NÁVOD NA OBSLUHU STM 1800 FESTOOL

8.2 Uložení nástrčných trubek

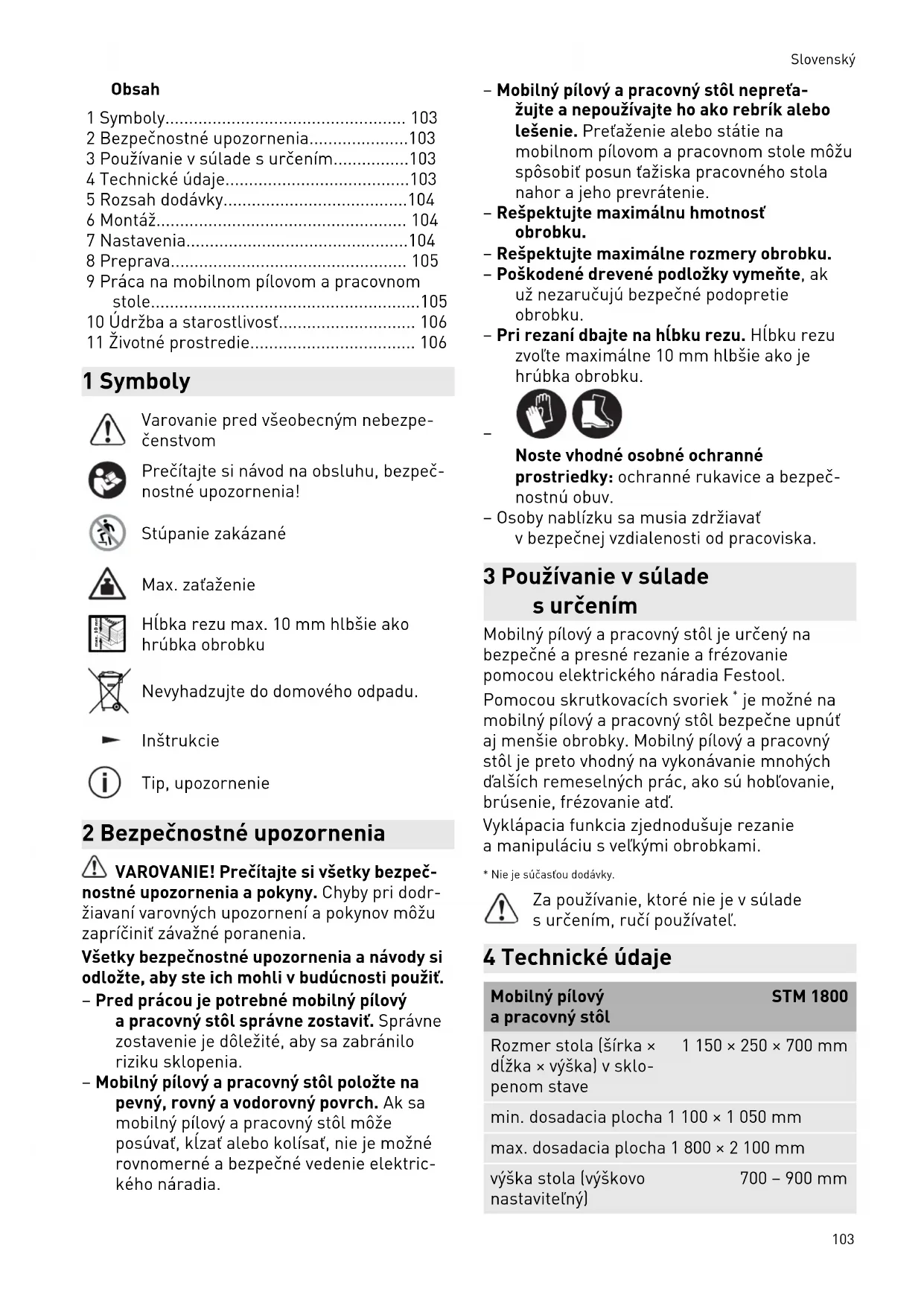

• 102Obsah 1 Symboly p. 103
• 2 Bezpečnostné upozornenia p. 103
• 3 Používanie v súlade s určením p. 103
• 4 Technické údaje p. 103
• 5 Rozsah dodávky p. 104
• 6 Montáž p. 104
• 7 Nastavenia p. 104
• 8 Preprava p. 105
• 9 Práca na mobilnom pílovom a pracovnom stole p. 105
• 10 Údržba a starostlivosť p. 106
• 11 Životné prostredie 1 Symboly Varovanie pred všeobecným nebezpe čenstvom Prečítajte si návod na obsluhu, bezpeč nostné upozornenia! Stúpanie zakázané Max. zaťaženie max. 10 mm Hĺbka rezu max. 10 mm hlbšie ako hrúbka obrobku Nevyhadzujte do domového odpadu. Inštrukcie Tip, upozornenie 2 Bezpečnostné upozornenia VAROVANIE! Prečítajte si všetky bezpeč nostné upozornenia a pokyny. Chyby pri dodr žiavaní varovných upozornení a pokynov môžu zapríčiniť závažné poranenia. Všetky bezpečnostné upozornenia a návody si odložte, aby ste ich mohli v budúcnosti použiť. – Pred prácou je potrebné mobilný pílový a pracovný stôl správne zostaviť. Správne zostavenie je dôležité, aby sa zabránilo riziku sklopenia. – Mobilný pílový a pracovný stôl položte na pevný, rovný a vodorovný povrch. Ak sa mobilný pílový a pracovný stôl môže posúvať, kĺzať alebo kolísať, nie je možné rovnomerné a bezpečné vedenie elektric kého náradia. – Mobilný pílový a pracovný stôl nepreťa žujte a nepoužívajte ho ako rebrík alebo lešenie. Preťaženie alebo státie na mobilnom pílovom a pracovnom stole môžu spôsobiť posun ťažiska pracovného stola nahor a jeho prevrátenie. – Rešpektujte maximálnu hmotnosť obrobku. – Rešpektujte maximálne rozmery obrobku. – Poškodené drevené podložky vymeňte, ak už nezaručujú bezpečné podopretie obrobku. – Pri rezaní dbajte na hĺbku rezu. Hĺbku rezu zvoľte maximálne 10 mm hlbšie ako je hrúbka obrobku. p. 106

Noste vhodné osobné ochranné prostriedky: ochranné rukavice a bezpeč nostnú obuv. – Osoby nablízku sa musia zdržiavať v bezpečnej vzdialenosti od pracoviska. 3 Používanie v súlade s určením Mobilný pílový a pracovný stôl je určený na bezpečné a presné rezanie a frézovanie pomocou elektrického náradia Festool. Pomocou skrutkovacích svoriek

je možné na mobilný pílový a pracovný stôl bezpečne upnúť aj menšie obrobky. Mobilný pílový a pracovný stôl je preto vhodný na vykonávanie mnohých ďalších remeselných prác, ako sú hobľovanie, brúsenie, frézovanie atď. Vyklápacia funkcia zjednodušuje rezanie a manipuláciu s veľkými obrobkami.

• Nie je súčasťou dodávky. Za používanie, ktoré nie je v súlade s určením, ručí používateľ. 4 Technické údaje Mobilný pílový a pracovný stôl STM 1800 Rozmer stola (šírka × dĺžka × výška) v sklo penom stave 1 150 × 250 × 700 mm min. dosadacia plocha 1 100 × 1 050 mm max. dosadacia plocha 1 800 × 2 100 mm výška stola (výškovo nastaviteľný) 700 – 900 mm Slovenský 103Mobilný pílový a pracovný stôl STM 1800 Max. zaťaženie 150 kg max. rozmer obrobku (vyklápacia funkcia) 3 100 × 2 150 mm hmotnosť 34 kg 5 Rozsah dodávky [1-1] Sklopený mobilný pílový a pracovný stôl [1-2] Montážne príslušenstvo [A] 4× skrutky M6 s maticami [B] 4× skrutky s vnútorným šesť hranom M10 s podložkami [C] 12× skrutky T10 (drevo 3 x 25 mm) [1-3] 4× zasúvacie rúrky [1-4] 4× drevené podložky na montáž zasú vacích rúrok [1-5] 5× predmontované drevené podložky vrátane svoriek [1-6] 4× pevne zabudované drevené podložky [1-7] 4× kolieska [1-8] 2× puzdro koliesok s brzdou [1-9] 2× puzdro koliesok bez brzdy Uvedené obrázky sa nachádzajú na začiatku a na konci návodu na používanie. 6 Montáž

6.1 Montáž drevených podložiek na

zasúvacie rúrky ► Drevenú podložku [2-2] naskrutkujte pomocou skrutiek [C] na zasúvaciu rúrku [2-1]. ► Týmto spôsobom namontujte 4 drevené podložky.

Dávajte pozor na stranu predmontovaných chráničov podlahy! Kolieska bez brzdy namontujte na opačnej strane chráničov podlahy (Obrázok 3A). Kolieska s brzdou namontujte na strane chráničov podlahy (Obrázok 3B).

Upevnite puzdro koliesok pomocou skrutky s vnútorným šesťhranom a podložky [B] na spodnú rúrku.

6.3 Rozloženie mobilného pílového

a pracovného stola ► Otvorte prepravnú poistku [4-1].

6.4 Montáž stredovej drevenej podložky so

svorkami ► Drevenú podložku [5-1], ktorá je predmon tovaná na svorkách, upnite na stredovú rúrku sklápacieho rámu [5-2]. Mobilný pílový a pracovný stôl je pripravený na použitie. 7 Nastavenia

7.1 Nastavenie pracovnej výšky

Pracovnú výšku je možné nastaviť v krokoch po 50 mm medzi 700 mm a 900 mm. ► Upínaciu/západkovú rukoväť [6-3] uvoľnite, vytiahnite a podržte vytiahnutú. ► Vytiahnite alebo zasuňte spodnú rúrku [6-2] a zaistite v jednej zo zarážok [6-1]. ► Upínaciu/západkovú rukoväť [6-3] pustite a utiahnite. ► Týmto spôsobom nastavte 4 spodné rúrky na rovnakú výšku.

Zaistenie bŕzd ► Stlačte brzdovú páku [7-1], až kým aretácia brzdy nezapadne [7-2]. Uvoľnenie bŕzd ► Zatlačte brzdovú páku [7-1] nahor, až kým sa aretácia brzdy neuvoľní [7-2].

7.3 Zväčšenie pracovnej plochy

Pracovná plocha môže byť nastavená na maxi málnu veľkosť 1 800 × 2 100 mm. Montáž zasúvacích rúrok ► Uvoľnite otočný gombík [8-2]. ► Zasuňte zasúvaciu rúrku [8-1] do upevňova cieho otvoru [8-3] sklápacieho rámu. ► Utiahnite otočný gombík [8-2]. Slovenský 104► Týmto spôsobom namontujte 4 zasúvacie rúrky do sklápacieho rámu. Umiestnenie zasúvacích rúrok ► Uvoľnite otočný gombík [8-5]. ► Zasuňte zasúvaciu rúrku [8-4] do požado vanej polohy, kým nedosiahne upevňovací otvor [8-6]. ► Utiahnite otočný gombík [8-5]. ► Týmto spôsobom umiestnite 4 zasúvacie rúrky. Umiestnenie vysúvacích rúrok ► Západku [8-9] vytiahnite a podržte vytiah nutú. ► Umiestnite vysúvaciu rúrku [8-8]. ► Západku [8-9] uvoľnite. ► Týmto spôsobom umiestnite 2 vysúvacie rúrky s chráničmi na podlahu a 2 vysúvacie rúrky bez chráničov na podlahu. Montáž drevenej podložky so svorkami ► Drevenú podložku [8-7], ktorá je predmon tovaná na svorkách, upnite na vysúvaciu rúrku [8-8]. ► Týmto spôsobom namontujte 4 drevené podložky predmontované na svorkách.

7.4 Zmenšenie pracovnej plochy

Pracovná plocha môže byť nastavená na mini málnu veľkosť 1 100 × 1 050 mm. Demontáž zasúvacích rúrok ► Uvoľnite otočný gombík [8-2]. ► Vytiahnite zasúvaciu rúrku [8-1] z upevňo vacieho otvoru [8-3] sklápacieho rámu. ► Týmto spôsobom demontujte a uložte 4 zasúvacie rúrky (pozri kapitolu

Demontáž drevených podložiek ► Drevenú podložku [8-7], ktorá je predmon tovaná na svorkách, odpojte od vysúvacej rúrky [8-8]. ► Týmto spôsobom demontujte a uložte 4 drevené podložky predmontované na svor kách (pozri kapitolu

8.1 Uloženie drevených podložiek so

svorkami ► Upnite drevené podložky so svorkami [9-4] na zasúvacie rúrky [9-1].

8.2 Uloženie zasúvacej rúrky

► Uvoľnite otočný gombík [9-3]. ► Zasuňte zasúvaciu rúrku [9-1] do upevňova cieho otvoru v mieste uloženia [9-2]. ► Utiahnite otočný gombík [9-3]. ► Týmto spôsobom uložte 4 zasúvacie rúrky vrátane drevených podložiek.

8.3 Ďalšie prepravné nastavenia

► Zmenšenie pracovnej plochy (pozri kapitolu

VAROVANIE Nebezpečenstvo úrazu v dôsledku preklo penia pílového a pracovného stola ► Pri preprave zasuňte spodné rúrky na minimálnu pracovnú výšku (pozri kapitolu

► Uvoľnenie bŕzd (pozri kapitolu

8.4 Zloženie mobilného pílového

Zatvorte prepravnú poistku [10-1]. Mobilný pílový a pracovný stôl je pripravený na prepravu. Dodržiavajte národné bezpečnostné pred pisy a predpisy na zaistenie nákladu pri preprave vo vozidlách. 9 Práca na mobilnom pílovom a pracovnom stole Drevené podložky sa dajú uchytiť a môžu sa podľa potreby posúvať, aby sa pri práci nepoškodili. Slovenský 105VAROVANIE Nebezpečenstvo úrazu ► Upnite obrobky pevne pomocou skrutkova cích svoriek

• Nie je súčasťou dodávky. ► Pri práci z bezpečnostných dôvodov vždy zaistite brzdy.

POZOR Poškodenie drevených podložiek a sklápa cieho rámu ► Nastavte hĺbku rezu maximálne 10 mm hlbšie ako je hrúbka obrobku (Obrázok 11).

9.2 Uloženie veľkých obrobkov

Vďaka vyklápacej funkcii mobilného pílového a pracovného stola môže jedna osoba uložiť na stôl pracovnú dosku s rozmermi ≤ 3 100 mm × 2 150 mm. VAROVANIE Nebezpečenstvo úrazu ► Pracovné dosky > 3 100 mm × 2 150 mm musia byť uložené na mobilnom pílovom a pracovnom stole bez pomoci vyklápacej funkcie dvoma osobami a musia byť doda točne podopreté.

Vytiahnite vysúvacie rúrky s nôžkami [12-2] zo sklápacieho rámu (pozri kapitolu

Veľkú pracovnú dosku oprite o stenu.

Nakloňte mobilný pílový a pracovný stôl na nôžky [12-3].

Zaistite brzdy [12-4] (pozri kapitolu 7.2 ).

Zdvihnite pracovnú dosku na nôžky [12-3] a oprite o drevené podložky [12-5] mobilného pílového a pracovného stola.

Mobilný pílový a pracovný stôl dajte naspäť do vodorovnej polohy. 10 Údržba a starostlivosť Zákaznícky servis a opravy len od výrobcu alebo servisných dielní. Adresa najbližšieho servisného stre diska: www.festool.sk/servis Používajte len originálne náhradné súčiastky Festool! Obj. č. na: www.festool.sk/servis EKAT
