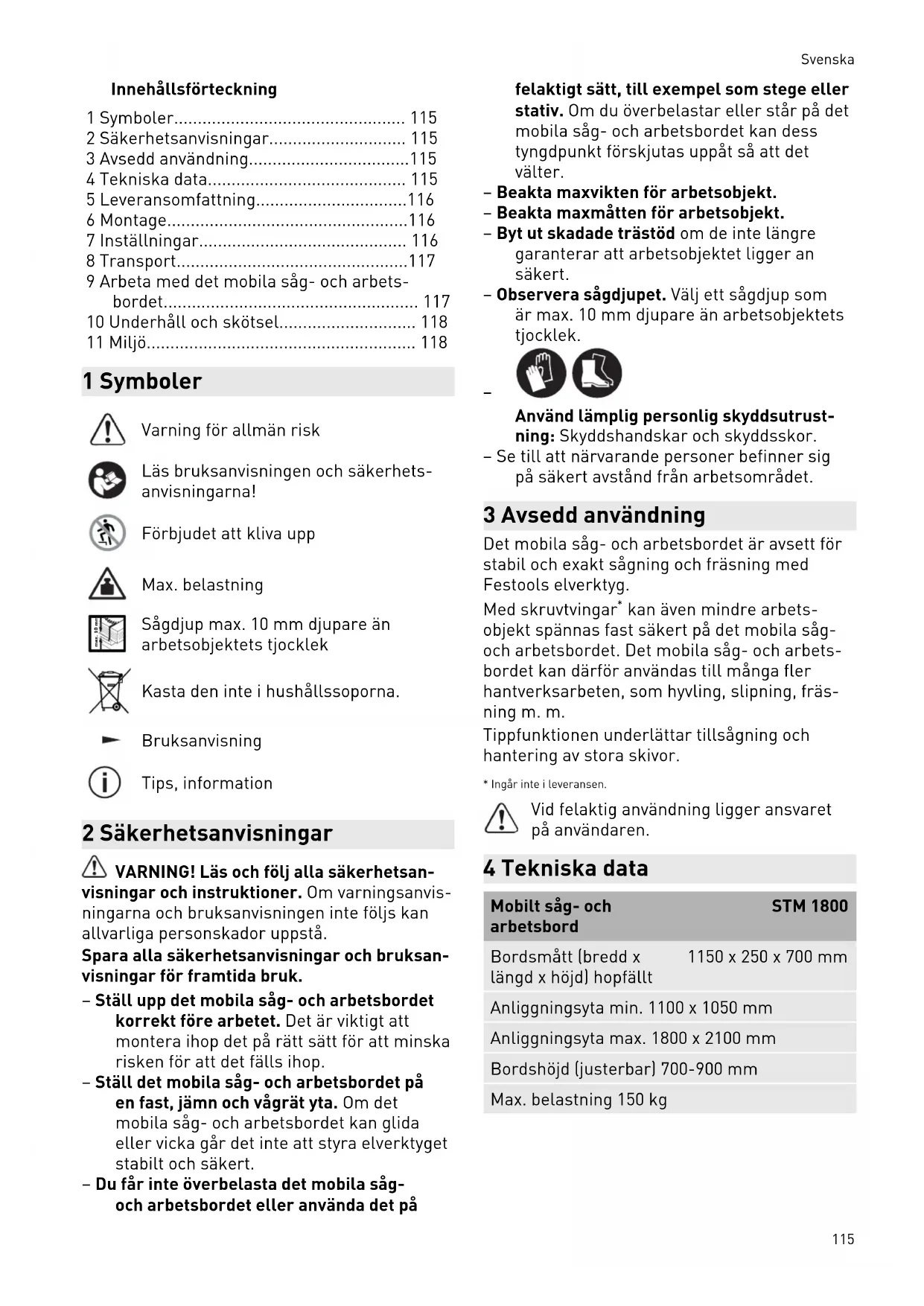

Innehållsförteckning

1 Symboler.... 115
2 Säkerhetsanvisningar.... 115
3 Avsedd användning....115
4 Tekniska data.... 115
5 Leveransomfattning....116
6 Montage....116
7 Inställningar.... 116
8 Transport....117
9 Arbeta med det mobila såg- och arbets-bordet.... 117
10 Underhåll och skötsel.... 118
11 Miljö.... 118

1 Symboler

Varning för allmän risk

Läs bruksanvisningen och säkerhetsanvisningarna!

Förbjudet att kliva upp

Max. belastning

Sågdjup max. 10 mm djupare än arbetsobjektets tjocklek

Kasta den inte i hushållssoporna.

Bruksanvisning

Tips, information

WARNING! Läs och följ alla säkerhetsanvisningar och instruktioner. Om varningsanvisningarna och bruksanvisningen inte följs kan allvarliga personskador uppstå.

Spara alla säkerhetsanvisningar och bruksanvisningar för framtida bruk.

• Ställ upp det mobila såg- och arbetsbordet korrekt före arbetet. Det är viktigt att montera ihop det på rätt sätt för att minska risken för att det fälls ihop.
• Ställ det mobila såg- och arbetsbordet på en fast, jämn och vågrät yta. Om det mobila såg- och arbetsbordet kan glida eller vicka går det inte att styra elverktyget stabilt och säkert.
• Du får inte överbelasta det mobila såg- och arbetsbordet eller använda det på

felaktigt sätt, till exempel som stege eller stativ. Om du överbelastar eller står på det mobila såg- och arbetsbordet kan dess tyngdpunkt förskjutas uppåt så att det välter.

• Beakta maxvikten för arbetsobjekt.
• Beakta maxmåtten för arbetsobjekt.
• Byt ut skadade trästöd om de inte längre garanterar att arbetsobjektet ligger an säkert.
• Observera sågdjupet. Välj ett sågdjup som är max. 10 mm djupare än arbetsobjektets tjocklek.

Använd lämplig personlig skyddsutrustning: Skyddshandskar och skyddsskor.

- Se till att närvarande personer befinner sig på säkert avständ från arbetsområdet.

3 Avsedd användning

Det mobila såg- och arbetsbordet är avsett för stabil och exakt sågning och fräsning med Festools elverktyg.

Med skruvtvingar* kan även mindre arbetsobjekt spännas fast säkert på det mobila såg- och arbetsbordet. Det mobila såg- och arbetsbordet kan därför användas till många fler hantverksarbeten, som hyvling, slipning, fräsning m. m.

Tippfunktionen underlättar tillsågning och hantering av stora skivor.

* Ingår inte i leveransen.

Vid felaktig användning ligger ansvaret på användaren.

4 Tekniska data

Mobilt såg- och arbetsbord	STM 1800
Bordsmått (bredd x längd x höjd) hopfällt	1150 x 250 x 700 mm
Anliggningsyta min.	1100 x 1050 mm
Anliggningsyta max.	1800 x 2100 mm
Bordshöjd (justerbar)	700-900 mm
Max. belastning 150 kg
Arbetsobjektetsmaxmått(tippfunktion)	3100 x 2150 mm
Vikt 34 kg

5 Leveransomfattning

[1-1] Hopfällt mobilt såg- och arbetsbord

[1-3] 4 st. påsticksrör

[1-4] 4 st. trästöd för montering på påsticksrören

[1-5] 5 st. klämförsedda trästöd

[1-6] 4 st. fasta trästöd

[1-7] 4 st. hjul

[1-8] 2 st. hjulhållare med broms

[1-9] 2 st. hjulhållare utan broms

De angivna bilderna finns i början och slutet av bruksanvisningen.

6 Montage

6.1 Montera trästöden på påsticksrören

- Skruva fast trästödet [2-2] med skruvarna [C] på påsticksröret [2-1].

▶ Montera alla 4 trästöd på samma sätt.

6.2 Montera hjulen

i Observera sidan med de förmonterade golvskydden! Montera hjulen utan broms på sidan mittemot golvskydden (Bild 3A). Montera hjulen med broms på sidan med golvskydd (Bild 3B).

▶ ① Skruva fast hjulhållaren på fotröret med insexskruven och brickan [B].

2 Sätt i hjulet i hjulhållaren.

▶ 3 Skruva fast hjulet i hjulhållaren med skruven och muttern [A].

- Montera de 2 hjulen med broms och de 2 utan broms på samma sätt.

6.3 Fälla ut det mobila såg- och arbetsbordet

▶ Öppna transportsäkringen [4-1].
2 Sidan mitt emot golvskydden: Dra isär den fällbara ramen [4-5] tills spärrbulten [4-2] hakar i.
3 Golvskyddens sida: Dra ut spärrbulten [4-3] och dra isär den fällbara ramen [4-5] genom att förskjuta mittstången [4-4] tills spärrbulten [4-3] hakar i.

6.4 Montera klämförsett trästöd i mitten

- Kläm fast det klämförsedda trästödet [5-1] på den fällbara ramens [5-2] mittrör.

Det mobila såg- och arbetsbordet är klart för användning.

7 Inställningar

7.1 Ställa in arbetshöjden

Arbetshöjden kan ställas in 50 mm-steg mellan 700 mm och 900 mm.

▶ Lossa kläm-/spärrvredet [6-3], dra ut det och håll kvar.
▶ Dra ut eller skjut in fotröret [6-2] och lås det i ett av spärrstegen [6-1].
- Släpp kläm-/spärrvredet [6-3] och dra åt det.
▶ Ställ in alla 4 fotrör på samma höjd.

7.2 Ställa in bromsarna

Låsa bromsarna

▶ Tryck ner bromsspaken [7-1] tills spärren [7-2] hakar i.

Lossa bromsarna

- Tryck upp bromsspaken [7-1] tills spärren [7-2] lossnar.

7.3 Öka arbetsytan

Den största storleken som kan ställas in är 1800 x 2100 mm.

Montera påsticksrören

▶ Lossa på vredet [8-2].
- Skjut in påsticksröret [8-1] i den fällbara ramens öppning [8-3].
▶ Dra åt vredet [8-2].
- Positionera alla 4 påsticksrör i ramen på samma sätt.

Positionera påsticksrören

▶ Lossa på vredet [8-5].
- Skjut påsticksröret [8-4] till önskat läge, minst genom hållarens öppning [8-6].
▶ Dra åt vredet [8-5].

- Positionera alla 4 påsticksrör på samma sätt.

▶ Dra ut spärrbulten [8-9] och håll kvar den.
▶ Positionera utdragsröret [8-8].
▶ Släpp spärrbulten [8-9].
- Positionera de 2 utdragsrören med golvskydd och de 2 utan golvskydd på samma sätt.

Montera klämförsedda trästöd

• Kläm fast det klämförsedda trästödet [8-7] på utdragsröret [8-8].
• Kläm fast alla 4 klämförsedda trästöd på samma sätt.

7.4 Minska arbetsytan

Den minsta storleken som kan ställas in är 1100 x 1050 mm.

Demontera påsticksrören

▶ Lossa på vredet [8-2].
▶ Dra ut påsticksröret [8-1] ur den fällbara ramens öppning [8-3].
- Demontera alla 4 påsticksrör på samma sätt och förvara dem (se kap. 8.2).

Demontera trästöden

▶ Lossa det klämförsedda trästödet [8-7] från utdragsröret [8-8].
▶ Demontera alla 4 klämförsedda träunderlag på samma sätt och förvara dem (se kap. 8.2).

Skjuta in utdragsrören i den fällbara ramen

▶ Dra ut spärrbulten [8-9] och håll kvar den.
▶ Skjut in utdragsröret [8-8] i ramen.
▶ Släpp spärrbulten [8-9].
- Skjut in alla 4 utdragsrör i ramen på samma sätt.

8 Transport

8.1 Förvara klämförsedda trästöd

- Kläm fast de klämförsedda trästöden [9-4] på påsticksröret [9-1] och förvara dem där.

8.2 Förvara påsticksrören

▶ Lossa på vredet [9-3].
- Sätt i påsticksröret [9-1] i hållarens [9-2] öppning.
▶ Dra åt vredet [9-3].
- Förvara de 4 påsticksrören och trästöden på det här sättet.

8.3 Ytterligare transportinställningar

▶ Minska arbetsytan (se kap. 7.4).

WARNING!

Risk för olyckor genom att såg- och arbets-bordet välter

- Skjut in fotrören till den lägsta arbets-höjden för transport (se kap. 7.1).

▶ Lossa bromsarna (se kap. 7.2).

8.4 Fälla in det mobila såg- och arbetsbordet

▶ Dta i spärrbulten [10-3] och skjut ihop den fällbara ramen [10-4] tills spärrknappen [10-3] hakar i.
▶ ② Dra i den motliggande spärrknappen [10-2] och skjut ihop den fällbara ramen [10-4].
3 Stäng transportsäkringen [10-1].

Det mobila såg- och arbetsbordet är klart för transport.

① Nationella säkerhetsföreskrifter samt föreskrifter för lastsäkring vid transport i fordon ska följas.

9 Arbeta med det mobila såg- och arbetsbordet

i Trästöden kan flyttas vid behov så att de inte skadas under arbetet.

WARNING!

Olycksrisk

• Spänn fast arbetsobjekten med skruvtvingar*.
  * Ingår inte i leveransen.
• Av säkerhetsskäl ska bromsarna alltid vara lästa under arbetet.

9.1 Sågdjup

OBS!

Skador på trästöden och den fällbara ramen

▶ Ställ in sågdjupet max. 10 mm djupare än arbetsobjektets tjocklek (Bild 11).

9.2 Lägga på stora skivor

Genom det mobila såg- och arbetsbordets tippfunktion kan en person ensam lägga på en skiva med måtten ≤ 3100 mm x 2150 mm.

WARNING!

Olycksrisk

- Skivor > 3100 mm x 2150 mm måste utan tippfunktionen läggas på av 2 personer och dessutom stöttas.

▶ ① Vrid båda golvskydden [12-1] uppåt.
▶ ② Dra ut utdragsrören med golvskydd [12-2] ur ramen (se kap. 7.3).
▶ 3 Luta den stora skivan mot en vägg.
▶ 4 Tippa det mobila såg- och arbetsbordet så att det stöttas av golvskydden [12-3].
5 Lås bromsarna [12-4] (se kap. 7.2).
6 Lyft upp skivan på golvskydden [12-3] och luta den mot bordets trästöd [12-5].
7 Tippa tillbaka bordet i vågrätt läge igen.

10 Underhåll och skötsel

Service och reparation får endast utföras av tillverkaren eller serviceverkstäder. Hitta närmaste adress på: www.festool.se/service

Använd bara Festools originalreservdelar! Art.nr på: www.festool.se/service

11 Miljö

Släng inte maskinen i hushållssoporna!

Se till att verktyg, tillbehör och förpackningar lämnas till miljövänlig återvin-

ning. Följ den nationella föreskrifterna.

Information om REACH: www.festool.com/reach
