VH196D - Monitor ASUS - Bezpłatna instrukcja obsługi

Typ produktu	Monitor LCD
Marka	ASUS
Model	VH196D
Rozdzielczość natywna	1440 x 900 pikseli
Maksymalna częstotliwość odświeżania	75 Hz
Złącza wejściowe wideo	VGA, DVI-D (w zależności od modelu)
Wejście audio	Jack 3,5 mm (dla modeli z głośnikami)
Technologia podświetlenia	LED
Funkcja SPLENDID	5 predefiniowanych trybów wideo
Automatyczna regulacja	Tak, przez długie naciśnięcie przycisku
Ustawienia OSD	Kontrast, jasność, pozycja, faza, częstotliwość, temperatura barwowa, głośność
Zasilanie	110-240 V AC, 50/60 Hz
Wbudowane głośniki	Opcjonalne (w niektórych modelach)
Bezpieczeństwo	Nie wystawiać na wilgoć ani deszcz
Konserwacja	Miękka, sucha ściereczka

Często zadawane pytania - VH196D ASUS

Wskaźnik zasilania nie świeci się, co robić?

Sprawdź, czy monitor jest włączony, naciskając przycisk zasilania. Upewnij się, że przewód zasilający jest prawidłowo podłączony do monitora i do działającego gniazdka elektrycznego. Jeśli problem nadal występuje, skontaktuj się z wykwalifikowanym technikiem.

Wskaźnik zasilania jest pomarańczowy i nie pojawia się obraz, dlaczego?

Upewnij się, że komputer i monitor są włączone. Sprawdź, czy kabel sygnałowy (VGA lub DVI) jest prawidłowo podłączony do obu urządzeń. Sprawdź kabel, czy żaden pin nie jest wygięty. Jeśli to możliwe, przetestuj z innym monitorem, aby wyizolować problem.

Obraz jest zbyt jasny lub zbyt ciemny, jak to wyregulować?

Użyj menu OSD, aby dostosować ustawienia kontrastu i jasności. Wejdź do menu, naciskając przycisk MENU, a następnie przejdź do odpowiednich opcji.

Obraz nie jest dobrze wyśrodkowany lub ma zły rozmiar, co zrobić?

Naciśnij przycisk SPLENDID/automatyczna regulacja przez 2-3 sekundy, aby przeprowadzić automatyczną regulację (tylko przy wejściu VGA). Możesz również ręcznie dostosować pozycję poziomą i pionową za pomocą menu OSD.

Obraz skacze i pojawiają się fale, jaka jest przyczyna?

Sprawdź, czy kabel sygnałowy jest prawidłowo podłączony. Odsuń wszelkie urządzenia elektryczne, które mogą powodować zakłócenia elektromagnetyczne, takie jak głośniki lub ładowarki.

Kolory są nienormalne, biel nie jest biała, jak to poprawić?

Sprawdź kabel sygnałowy pod kątem wygiętych pinów. Wykonaj reset za pomocą menu OSD. Dostosuj ustawienia kolorów lub wybierz predefiniowaną temperaturę barwową w OSD.

Obraz jest rozmazany lub zamazany, co robić?

Naciśnij przycisk automatycznej regulacji przez 2-3 sekundy (tylko wejście VGA). Jeśli to nie rozwiąże problemu, dostosuj parametry Fazy i Częstotliwości w menu OSD.

Brak dźwięku lub dźwięk jest zbyt cichy (w modelach z głośnikami), co sprawdzić?

Upewnij się, że kabel audio jest podłączony do monitora i komputera. Dostosuj głośność komputera i monitora. Sprawdź, czy sterowniki karty dźwiękowej są zainstalowane i aktywne.

Jak podłączyć kable do monitora VH196D?

Podłącz przewód zasilający do portu AC-in monitora i do gniazdka elektrycznego. Podłącz kabel VGA lub DVI do monitora i komputera, a następnie dokręć śruby. Aby uzyskać dźwięk, podłącz kabel audio z komputera do wejścia audio monitora (w modelach wyposażonych).

Jaka jest zalecana rozdzielczość dla tego monitora?

Zalecana rozdzielczość natywna to 1440 x 900 przy 60 Hz. Aby uzyskać optymalną jakość obrazu, wybierz tę rozdzielczość w ustawieniach wyświetlania komputera.

INSTRUKCJA OBSŁUGI VH196D ASUS

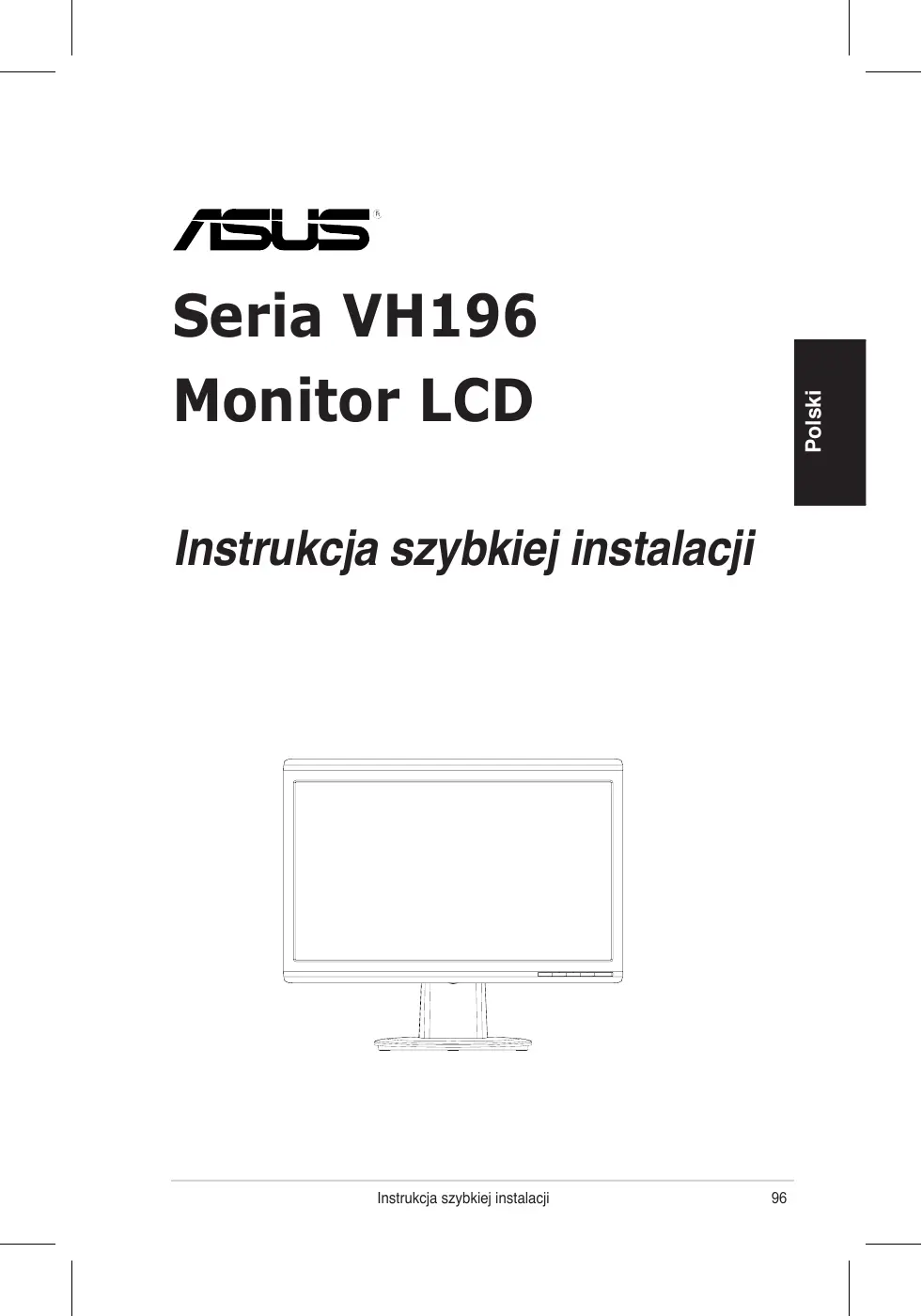

Instrukcja szybkiej instalacji

Informacja dotycznej bezpiecznychstwa

• Przed wykonaniem ustawien monitora, nalezy uwaznie przyczycy wszystkie, znajdujece sie w opakowaniu dokumenty.
• Aby zapobiec pożarowy lub porazeniu przem, nigdy nie naleźny narząć monitora na dzialanie deszczu lub wilgoci.
• MonitorMZeByzazilanywylaczniezeZrOda zasilaniaokreslonego na etykcie. Przybraku pewnosci co do parametrów pradu dostarczanego do domu, nalezy skontaktowac sie z dostawcag lub z lokalnym zakladem energetycznym.
• Naleź stosowej odpwiednia wtyk przyȩzewodu zasilȩćego, zgodność zlokarnym standardem zasilania.
• Aby zapewnic własciwe dzialanie, monitorNSE wyłącnie z komputerami wymienionymi na liść UL, z odpowiednio skonfigurowymi gniaźdami zasilania z oznaczenia obśgli prȩdu zmiennego 100-240V.
• Ješli pojawia sie problemy technicznze z monitorem naležy skontaktować sie z wykwalifikowanym technikiem serwisu lub ze sprzedawca.

Przejad elementów monitora

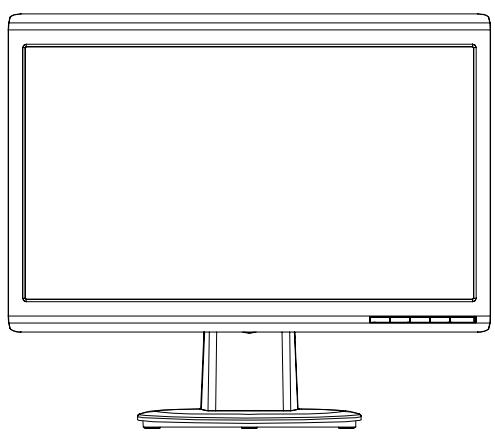

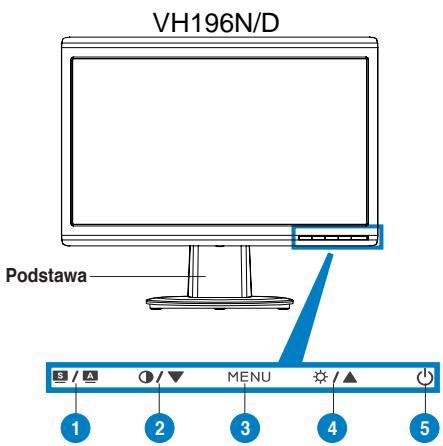

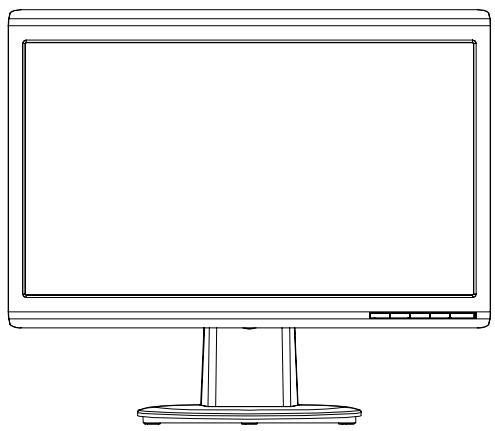

Widok z przodu

1.Przycisk SPLENDID. ^M /Automatyczna regulacja**/Zakończ MENU
2. Przycisk skrotu glosnosci/Przycisk zmiejszenia (dla modeli z glosnikami)
3. Przycisk MENU/Enter/Wybór
4. Przycisk Jasnosć/Przycisk zwickszenia
5. Przycisk zasilania

1.Przycisk SPLENDID. ^M / Automatyczna regulacja **Zakończ MENU
2. Przycisk skrotu regulacci kontrastu/Przyciskzmiejszenia (dla modeli bez gośników)
3. Przycisk MENU/Enter/Wybór
4. Przycisk Jasnosć/Przycisk zwickszenia
5. Przycisk zasilania

• Przycisk skrótu dla 5 wstepnie wybranych trybow video.
  ** Automatyczna regulacja obrazu poprzej 2-3 sekundowe naciść przyczysku.

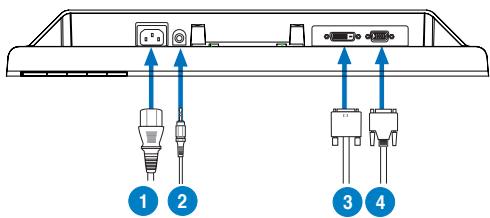

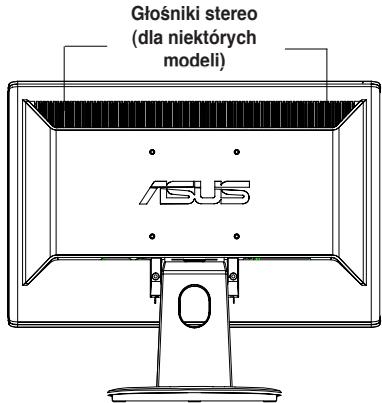

Widok z tylu

Podlacz kable zgodnie z ilustracja:

1. Przewód zasilajczy
2. Kabel wejścia audio (dla modeli z gośnikami)
3. Kabel sygnalowy DVI (dla niedtorych modeli)

4. Kabel sygnatowy VGA

5. Podłaczenia przyzewodu zasilajacego: podłacz jeder koniecz przyzewodu zasilajacego do portu wejscia prȩdu zmiennego monitora, a drugi koniec do gniażda zasilania.

6. Aby podłuczyc kable VGA/DVI:

a. Podłucz zȩcze VGA/DVI do portu VGA/DVI monitora LCD.
b. Podlacz drugi koniec kabla VGA/ DVI do portu VGA/ DVI komputera.
c. Dokrćdwie s Ruby w celu zamocowania złacza VGA/DVI.

W celu podlączenia kabla audio (dla modeli z gośnikami): podlącz jeder koniec kabla audio do portu wejscia audio monitora, a drugi koniec do portu wyjscia audio komputera.

Po podłaczeniu kabli VGA i DVI,łąna wybrać tryb VGA lub DVI poprzej opcję Input Select (Wybor现阶段a) funkcj di OSD (dla niedtorych modeli).

Rozwiawyanie problemów (FAQ)

Problem	Mozliwe rozwiazanie
Nie świeci są dioda LED	• Naciśnij przycisk w celu sprawdzenia,czy monitor znajduje są w trybie ON (Wączony). • Sprawdź,czy przewód zasilajćy jest prawidłowo podlacznomy do monitora i do gniażda zasilania.
Światka LED zasilania świeca są na pomarańczowo, a na ekranie nie ma obrauz	• Sprawdź,czy monitor i komputer znajduja są w trybie wączony. • Upewnij są,zekabel sygnowy jest prawidłowo podlacznomy do monitora i do komputera. • Sprawdź kabel sygnowy i upewnij są,zekie są jest wygiety zaden pin. • Podlaczm computer doINNER do stęspnégo monitora,aby sprawdźć,czy czȩ zaiała prawidłowo komputer.
Obraz na ekranie jest zbyt jasny lub zbyt ciemny	• Wyreguluj ustawiania Kontrast i Jasność poprzej OSD.
Obraz na ekranie nie jest wyśrodkowy lub na nieprawidłowy Rozmiar	• Naciśnij przycisk S/ A na 2-3 sekundy w celu automatycznej regulacja obrauz (wy)—zcie wejscie VGA). • Wyreguluj ustawiania Pozycja pozioma lub Pozycj pionowa poprzej OSD (wy)—zcie wejscie VGA).
Obraz na ekranie skacze lub faluje	• Upewnij są,zekabel sygnowy jest prawidłowo podlacznomy do monitora i do komputera. • Przenieść ur)—zdenia elektryczne,które moga powodowej z)—zcie wejscie VGA.
Defekty colorów obrazu ekranowej (kolor biyatNie wy)—na bialy)	• Sprawdź kabel sygnowy i upewnij są,zekie są jest wy)—zaden pin. • Wykonaj poprzej menu OSD funckje Resetuj wszystko. • Wyreguluj ustawiania colorów R/G/B lub wybierz Temperatura barowa poprzej OSD.
Obraz na ekranie jest Rozmazany lub postrzejpony	• Naciśnij przycisk S/ A na 2-3 sekundy w celu automatycznej regulacja obrauz (wy)—zcie wejscie VGA). • Wyreguluj ustawiania Faza i Zegar poprzej OSD (wy)—zcie wejscie VGA).
Brak d)—w)—ku lub za niski poziom d)—w)—ku (dia modeli z)—g)—s)—niki	• Upewnij są,zekabel audio jest prawidłowo podlacznomy do monitora i do komputera. • Wyreguluj ustawiania g)—s)—w)—ki w)—monitorze i w)—komuterze. • Upewnij są,zekie są prawidłowo z)—zcie w)—kalstalowany i u)—k)—yniarywnicy sterownik karty d)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—l)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—r)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—k)—w)—c) • W)—z)—p)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r”—t) • W)—z)—p)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—t) • W)—z)—p"—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—r)—c)—r)—c)—r)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—r)—c)—r)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—r)—c)—r)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—r)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—r)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—r)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—r)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—t) * W)—z)—p)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—t) • W)—z)—p)—c)—r)—c)—t) • W)—z)—p)—c)—r—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—t) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—"t") • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—) • W)—z)—p)—c—)

Obstugiwane tryby dzialania

Rozdzielczość	Czȩstotiwość odświeżania	Cźȩstotiwość pozioma
640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
720 x 400	70 Hz	31.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1440 x 900 (Podstawowy)	60 Hz	55.5 kHz / 55.9 kHz

• Tryby niewymienione w tabel moga bycNieobstugiwane. Dla uzyskania optymalnej RozdzielczoSci, zalea sie wybranie trybu wymienioneo w tabeli powyzej.
