VH196D - Monitor ASUS - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Značka	ASUS
Model	VH196D
Nativní rozlišení	1440 x 900 pixelů
Maximální obnovovací frekvence	75 Hz
Video vstupní konektory	VGA, DVI-D (podle modelu)
Audio vstup	3,5 mm jack (pro modely s reproduktory)
Technologie podsvícení	LED
Funkce SPLENDID	5 přednastavených videorežimů
Automatické nastavení	Ano, dlouhým stiskem tlačítka
Nastavení OSD	Kontrast, jas, pozice, fáze, frekvence, barevná teplota, hlasitost
Napájení	110-240 V AC, 50/60 Hz
Integrované reproduktory	Volitelné (u některých modelů)
Bezpečnost	Nevystavujte vlhkosti ani dešti
Údržba	Měkký a suchý hadřík

Často kladené otázky - VH196D ASUS

Kontrolka napájení se nerozsvítí, co dělat?

Zkontrolujte, zda je monitor zapnutý stisknutím tlačítka napájení. Ujistěte se, že napájecí kabel je správně připojen k monitoru a funkční elektrické zásuvce. Pokud problém přetrvává, kontaktujte kvalifikovaného technika.

Kontrolka napájení je oranžová a neobjevuje se žádný obraz, proč?

Ujistěte se, že počítač a monitor jsou zapnuté. Zkontrolujte, zda je signálový kabel (VGA nebo DVI) správně připojen k oběma zařízením. Zkontrolujte kabel, zda není ohnutý žádný kolík. Pokud je to možné, otestujte s jiným monitorem, abyste izolovali problém.

Obraz je příliš světlý nebo příliš tmavý, jak nastavit?

Použijte nabídku OSD pro úpravu nastavení kontrastu a jasu. Do nabídky se dostanete stisknutím tlačítka MENU a poté přejděte na příslušné možnosti.

Obraz není dobře vycentrován nebo má špatnou velikost, co dělat?

Stiskněte tlačítko SPLENDID/automatické nastavení na 2-3 sekundy pro automatické nastavení (pouze při vstupu VGA). Můžete také ručně upravit horizontální a vertikální polohu v nabídce OSD.

Obraz poskakuje a objevují se vlnky, jaká je příčina?

Zkontrolujte, zda je signálový kabel správně připojen. Odstraňte všechna elektrická zařízení, která by mohla způsobovat elektromagnetické rušení, jako jsou reproduktory nebo nabíječky.

Barvy jsou abnormální, bílá není bílá, jak opravit?

Zkontrolujte signálový kabel na ohnuté kolíky. Proveďte reset prostřednictvím nabídky OSD. Upravte nastavení barev nebo vyberte předdefinovanou barevnou teplotu v OSD.

Obraz je rozmazaný nebo nejasný, co dělat?

Stiskněte tlačítko automatického nastavení na 2-3 sekundy (pouze vstup VGA). Pokud to problém nevyřeší, upravte parametry Fáze a Frekvence v nabídce OSD.

Žádný zvuk nebo příliš tichý zvuk (u modelů s reproduktory), co zkontrolovat?

Ujistěte se, že audio kabel je připojen k monitoru a počítači. Upravte hlasitost PC a monitoru. Zkontrolujte, zda jsou ovladače zvukové karty nainstalovány a aktivovány.

Jak připojit kabely k monitoru VH196D?

Zapojte napájecí kabel do portu AC-in monitoru a do elektrické zásuvky. Připojte kabel VGA nebo DVI k monitoru a počítači a poté utáhněte šrouby. Pro zvuk připojte audio kabel z počítače do audio vstupu monitoru (u vybavených modelů).

Jaké je doporučené rozlišení pro tento monitor?

Doporučené nativní rozlišení je 1440 x 900 při 60 Hz. Pro optimální kvalitu obrazu vyberte toto rozlišení v nastavení zobrazení vašeho počítače.

NÁVOD K OBSLUZE VH196D ASUS

• Před zapojením monitoru si pečlivě prěctěte veškerou dokumentaci dodanou s výrobkem.
  Zabrańte vzniku pożáru nebo nebezpećí urazu elektrickYM proudem a nevystavujte tento przystrozji deesti nebo vlhosti.
• K napájení tohoto monitoru lze používat pouze zdroj uvedeny na vyrobním štītku prístroje. Pokud si nejste jisti, jaké napájecí napěti je ve vaší domácí elektrické zásuvce, obratte se na prodejce nebo dodavatele energia.
• Použije vhodnou zăstrčku, ktera splnuje mîstné vyhlášky.
• Pro zajišěné uspokojíveho provozu používejte tento monitor pouze s počitáci s označením UL, které jsou vybaveny príslušné zkonfigurovanými zástrčkami na střidavé napěti 100 - 240 V.
• Iskáté-li se pri používání monitoru s technickými problémy, obrte se na kvalifikovaného servisniho technika nebo na prodejce.

Popis monitoru

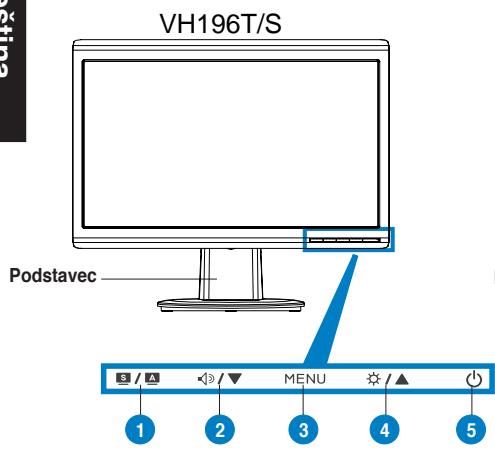

Pohled zepredu

1. Tlačitko SPLENDID.™/Automaticé nestavni***/Konec MENU
2. Rychle ovladani hlasitosti/tačitko pro snizeni (pro modely s reproductory)
3. Tlacitko MENU/Potvrdit/Vyber
4. Rychle ovladani jasu/tlačitko pro zvyšeni

5. Vypinač

6. Tlacfko SPLENDID. ^** /Automaticke nastaveni**/Konec MENU

7. Rychle tlačitko kontrastu/tlačitko pro sniženi (pro modely bez reproduktorú)
8. Tlačitko MENU/Potvrdit/Vyběr
9. Rychlé ovladání jusu/tlačitko pro zvyšeni

10. Vypínač

11. Rychle tlacitko pro vyber z 5 rezimu prédvoleb videa.
    ** Stisknutim a podrzenim tohoto tlacitka 2-3 sekundy automaticky nastvi obraz.

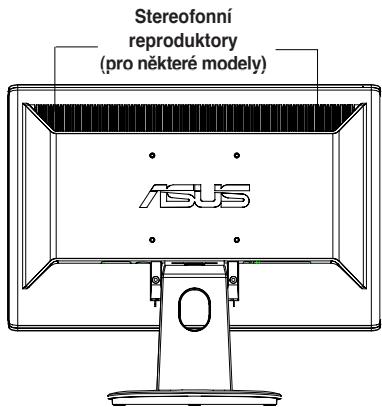

Pohled zezadu

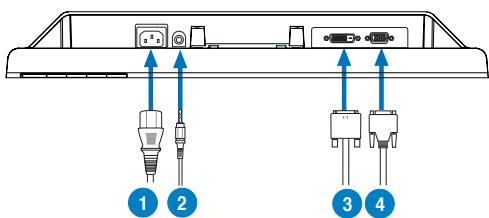

Pripojte kabely podle obrazku:

1. Napájecí kabel

2. Kabel vistupu zvuku (pro modely s reprodukty)

3. Kabel signálu DVI (pro některé modely)

4. Kabel signálu VGA

• Připojení napájecího kabel: připoje jeder konec napájecího kabel ke zdífce pro připojení napájení monitoru LCD a druhý konec k elektrické zásuvce.
• Pripojeni kabelu VGA/DVI:

a. Pripojte konektor VGA/DVI ke zdifce VGA/DVI monitoru LCD.
b. Připoje druhý konec kabelu VGA/DVI k portu VGA/DVI počitače.
c. Zajistete konektor VGA/DVI dvema sroubky.

• Připojení zvukového kabelu (pro modely s reproductory): prípoje jeder konec zvukového kabelu ke vstupnímu portu zvuku monitoru a druhý konec k vystupu zvuku počitače.

Když jsou pripojeny oba kabely VGA a DVI, muzete zvolit rezim VGA nebo DVI v položce Input Select (Vybér vstupu) v nabídce OSD (pro některé modely).

Odstrańovani problemů (časté dotazy)

Problém	Možné šešné
Indikátor napájení nesvití	• Stisknutím tlačitka zkontrolujte, zda je monitor zapnutý. • Zkontrolujte, zda je napájecí kabel rǎdně prípojen k monitoru a k elektrické zásuvce.
Indikátor napájení svítí oranžově a na obrazovce není Žádný obraz	• Zkontrolujte, zda jsou monitor a počitač zapnuté. • Zkontrolujte, zda je kabel signálu rǎdně prípojen k monitoru a k počitač. • Prohlédněte kabel signálu a zkontrolujte, zda nejsou ohnute Žádné kolíky. • Prípoje počitač k jinému dostupnému monitoru a zkontrolujte, zda počitač pracuje správně.
Obraz na obrazovce je přilíš světény nebo prělíštmavý	• Prostřednictvím nabídky OSD upravte nastavení kontrastu a jsu.
Obraz na obrazovce nemá správnou velikost nebo není správně vystředěn.	• Stisknutím a podržením tlačitka 1/2 po dobu 2-3 sekund bude obraz automaticicky upraven (puze vstup VGA). • Prostřednictvím nabídky OSD nastavte vodorovnou a svislou polohu (puze vstup VGA).
Obraz je neklidný nebo je v obraze patrné vlínévezorování.	• Zkontrolujte, zda je kabel signálu rǎdně prípojen k monitoru a k počitač. • Přesunučte od monitoru do větů vzdálenosti elektrické spotřebiče, které mohʊ zpúsobovat ružéní.
V obrazu jsou barevné poruchy (bílá barva nevypadá jako bílá)	• Prohlédněte kabel signálu a zkontrolujte, zda nejsou ohnute Žádné kolíky. • Prostřednictvím nabídky OSD resetujte vsechná nastavení. • Prostřednictvím nabídky OSD nastavte barevné složky R/G/B nebo zvolte barevnou teplotu.
Obraz je neostrý nebo rozmazány	• Stisknutím a podržením tlačitka 1/2 po dobu 2-3 sekund bude obraz automaticicky upraven (puze vstup VGA). • Prostřednictvím nabídky OSD upravte nastavení fázce a taktu (puze vstup VGA).
Žádný nebo prělíš slabý zvuk (pro modely s rePRODUCTORY)	• Zkontrolujte, zda je zvukový kabel rǎdně prípojen k monitoru a k počitač. • Upravte nastavení hlasitosti monitoru a počitač. • Zkontrolujte, zda je v počitači správně ninstalován ovladač zvukové karty a zda je aktivné.

Podporované provozní režímy

Rozlišení	Obnovovaci frekvence	Horizontální frekvence
640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
720 x 400	70 Hz	31.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1440 x 900 (Primární)	60 Hz	55.5 kHz / 55.9 kHz

• Režemy neuvedene v tete tabulce pravděpodobné nejsou podporovány. Chcete-li dosáhnout optimálniho rozlišeni, doporučujeme zvolit některy z režimů uvedenych v tabulce vyše.

ASUS

VH196 sorozat

LCD-monitor

1. Sietovy kabel
2. Vstupny zvukovy kabel (pre modely s reproductormi)
3. Signány DVI kábel (v pripadneikótkörch modelov)

4. Signaky VGA kabel

5. Pripojenie siet'oveho napajacieho kábla: dokladne pripjte jeder koniec siet'oveho napajacieho kábla k vstupnému portu pre pripjenie napajania striedavým prúdom na monitore a druhý koniec kábla pripjte k siet'ovej zásuvke.

6. Pripojenie VGA/DVI kábla:

a. Konektor VGA/DVI zasuñte do portu VGA/DVI na LCD monitore.
b. Druhý koniec VGA/DVI kábla pripjte k VGA/DVI portu na počitači.
c. Pre zaistenie konektora VGA/DVI dotiahnite dve skrutky.

• Pripojenie audio kábla (pre moderny s reproduktormi): pripjte jeder koniec audio kábla k portu pre audio vstrup na monitore a druhý koniec kábla pripjte k portu pre audio vystup na počitači.

Ked' je pripojen'y VGA aj DVI kabel, možete si v položke Input Select (Vol'ba vstupu) v rámci OSD funkcić zvolit režim VGA alebo DVI (v pripline做不到 modelov).

Podporované prevádkové režimy

Rozlifěsenie	Obnovovaci kmitočet	Horizontálny kmitočet
640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
720 x 400	70 Hz	31.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1440 x 900(Primárný)	60 Hz	55.5 kHz / 55.9 kHz
