Tipo di prodotto	Monitor LCD
Marca	ASUS
Modello	VH196D
Risoluzione nativa	1440 x 900 pixel
Frequenza di aggiornamento massima	75 Hz
Connettori di ingresso video	VGA, DVI-D (a seconda del modello)
Ingresso audio	Jack 3,5 mm (per modelli con altoparlanti)
Tecnologia di retroilluminazione	LED
Funzione SPLENDID	5 modalità video predefinite
Regolazione automatica	Sì, premendo a lungo il pulsante
Impostazioni OSD	Contrasto, luminosità, posizione, fase, frequenza, temperatura colore, volume
Alimentazione	110-240 V CA, 50/60 Hz
Altoparlanti integrati	Opzionali (su alcuni modelli)
Sicurezza	Non esporre a umidità o pioggia
Manutenzione	Panno morbido e asciutto

Domande frequenti - VH196D ASUS

La spia di alimentazione non si accende, cosa fare?

Verificare che il monitor sia acceso premendo il pulsante di alimentazione. Assicurarsi che il cavo di alimentazione sia collegato correttamente al monitor e a una presa elettrica funzionante. Se il problema persiste, contattare un tecnico qualificato.

La spia di alimentazione è arancione e non appare alcuna immagine, perché?

Assicurarsi che il computer e il monitor siano accesi. Verificare che il cavo di segnale (VGA o DVI) sia collegato correttamente a entrambi i dispositivi. Ispezionare il cavo per verificare che non ci siano pin piegati. Se possibile, provare con un altro monitor per isolare il problema.

L'immagine è troppo chiara o troppo scura, come regolare?

Utilizzare il menu OSD per regolare le impostazioni di contrasto e luminosità. Accedere al menu premendo il pulsante MENU, quindi navigare verso le opzioni appropriate.

L'immagine non è ben centrata o ha una dimensione sbagliata, cosa fare?

Premere il pulsante SPLENDID/regolazione automatica per 2-3 secondi per una regolazione automatica (solo con ingresso VGA). È anche possibile regolare manualmente la posizione orizzontale e verticale tramite il menu OSD.

L'immagine salta e appaiono delle ondulazioni, qual è la causa?

Verificare che il cavo di segnale sia collegato correttamente. Allontanare eventuali dispositivi elettrici che potrebbero causare interferenze elettromagnetiche, come altoparlanti o caricabatterie.

I colori sono anomali, il bianco non è bianco, come correggere?

Ispezionare il cavo di segnale per pin piegati. Eseguire un reset tramite il menu OSD. Regolare le impostazioni colore o selezionare una temperatura colore predefinita nell'OSD.

L'immagine è sfocata o confusa, cosa fare?

Premere il pulsante di regolazione automatica per 2-3 secondi (solo ingresso VGA). Se il problema persiste, regolare i parametri di Fase e Frequenza nel menu OSD.

Nessun suono o suono troppo basso (su modelli con altoparlanti), cosa controllare?

Assicurarsi che il cavo audio sia collegato al monitor e al computer. Regolare il volume del PC e del monitor. Verificare che i driver della scheda audio siano installati e attivati.

Come collegare i cavi al monitor VH196D?

Collegare il cavo di alimentazione alla porta AC-in del monitor e a una presa elettrica. Collegare il cavo VGA o DVI al monitor e al computer, quindi stringere le viti. Per l'audio, collegare il cavo audio del computer all'ingresso audio del monitor (sui modelli dotati).

Qual è la risoluzione consigliata per questo monitor?

La risoluzione nativa consigliata è 1440 x 900 a 60 Hz. Per una qualità d'immagine ottimale, selezionare questa risoluzione nelle impostazioni di visualizzazione del computer.

MANUALE UTENTE VH196D ASUS

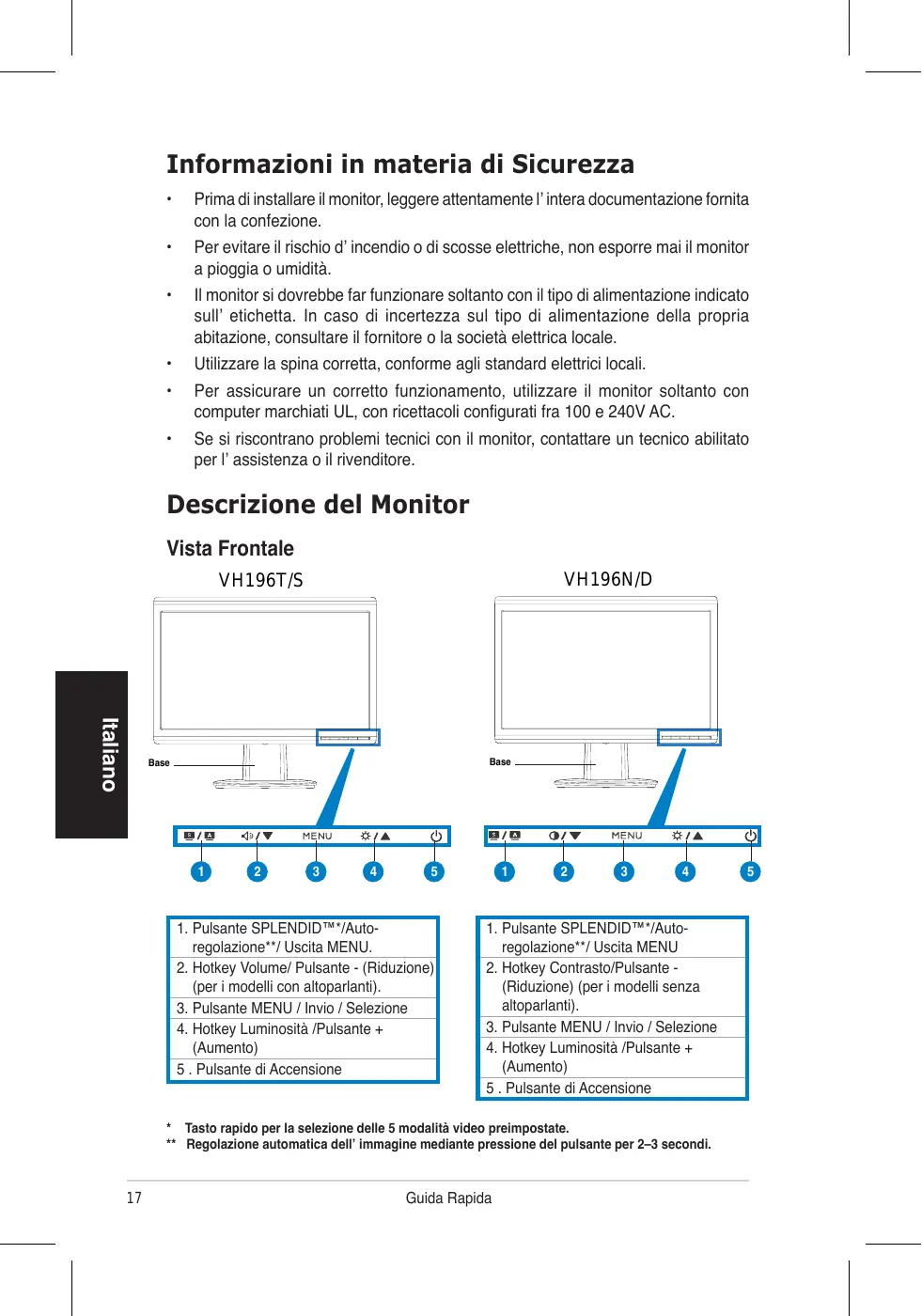

Informazioni in materia di Sicurezza

• Prima di installare il monitor, leggere attendamente l'intera documentazione fornita con la confezione.
  Per evitare il rischio d' incendio o di scosse elettriche, non esporre mai il monitor a pioggia o umidità.
  Il monitor si dovrebbe far funzionare soltanto con il tipo di alimentazione indicato sull'etichetta. In caso di incertezza sul tipo di alimentazione della propria abitazione, consultare il fornitore o la società elettrica locale.
  Utilizzare la spina corretta, conforme agli standard elettrici locali.
• Per assicurare un corretto funzionamento, utilizzare il monitor soltanto con computer marchiati UL, con ricettacoli configurati fra 100 e 240V AC.
• Se si riscontrano problemi tecnici con il monitor, contattare un technician abilitato per l'assistenza o il rivenditore.

Descrizione del Monitor

Vista Frontale

1. Pulsante SPLENDID™/Auto-regolazione*/ Uscita MENU.
2. Hotkey Volume/ Pulsante - (Riduzione) (per i modelli con altoparlanti).
3. Pulsante MENU / Invio / Sezione
4. Hotkey Luminosità /Pulsante + (Aumento)

5. Pulsante di Accensione

6. Pulsante SPLENDID™/Auto-regolazione**/ Uscita MENU

7. Hotkey Contrasto/Pulsante - (Riduzione) (per i modelli sulla altoparlanti).
8. Pulsante MENU / Invio / Sezione
9. Hotkey Luminosità /Pulsante + (Aumento)

10. Pulsante di Accensione

11. Tasto rapido per la selezione delle 5 modalità video preimpostate.
    ** Regolazione automatica dell'immagine mediante pressione del pulsante per 2-3 secondi.

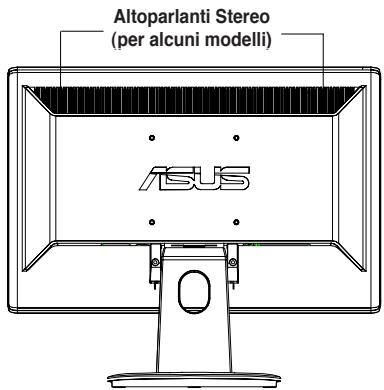

Vista Posteriore

Connessioni dei Cavi

Collegareicavi comeindicato in figura:

1. Cavo di Alimentazione
2. Cavo Audio-in (per i modelli con altoparlanti)
3. Cavo segnale DVI (per alcuni modelli)
4. Segnale VGA

Per collegare il cavo di alimentazione: fissare un'estremità dell'alimentatore alla porta ingresso AC del monitor e l'altro ad una presa di corrente.
Per collegare il cavo VGA/DVI :

a. Inserire il connettore VGA/DVI alla porta VGA/DVI del monitor LCD
b. Collegare l'altra estremità del cavo VGA DVI alla porta VGA/DVI del computer.
c. Stringere le due viti per fissare il connettore VGA/DVI.

• Per collegare il cavo audio (nei modelli con altoparlanti): collegare un' estremità del cavo audio alla porta Audio-in del monitor, e l'altra estremità alla porta audio-out del computer.

Quando è collegato sia il cavo VGA che il cavo DVI, è possibile scegliere la modalità VGA o la modalità DVI alla voce Selezione Input fra le funzioni OSD (per alcuni modelli).

Analisi dei Problemi (FAQ)

Problema	Possibile Soluzione
Il LED dell'alimentazione non si ACCENDE	• Premere il pulsante ∅ per controllare che il monitor sia in modalità d'accensione. • Controllare che il cavo d'alimentazione sia correttamente collegato al monitor ed alla presa di corrente.
Il LED d'alimentazione è di colore ambra e non c' è alcuna imagine sullo schermo.	• Controllare che il monitor e il computer siano ACCESI. • Assicurarsi che il cavo segnale sia collegato in modo corretto al monitor ed al computer. • Ispezionare il cavo segnale ed accertarsi che nessuno dei pin sia piegato. • Collegare il computer ad un altro monitor per controllare se il computer funziona correttamente.
L'imagine sullo schermo è troppo scura o troppo chiara	• Regolare le impostazioni di contrasto e luminosità mediante l'OSD.
L'imagine sullo schermo non è centrata o dimensionata correttamente.	• Premere il pulsante Ⓞ/ Ⓞ per 2-3 secondi per regolare automaticamente l'imagine (solo per input VGA). • Regolare la posizione O e la posizione V con l'OSD (solo per input VGA).
L'imagine sullo scherno rimbalza o presente ondulazioni.	• Assicurarsi che il cavo del segnale sia collegato correttamente al monitor ed al computer. • Allontanare i dispositivi elettrici che possono provocare interferenze.
L'imagine sullo scherno presente difetti cromatici (il bianco non appeare bianco).	• Ispezionare il cavo del segnale ed accertarsi che nessun pin saiegato. • Effettuire un ripristino tramite OSD. • Regolare le impostazioni colore R/G/B o selezione la temp. del colore con l'OSD.
L'imagine sullo scherno è sfuocata o indistinta.	• Premere il pulsante Ⓞ/ Ⓞ per 2-3 secondi per regolare automaticamente l'imagine (solo per input VGA). • Regolare le impostazioni Fase e Clock via OSD (solo per input VGA).
Assenza di segnale audio o audio basso (per i modelli con altoparlanti).	• Assicurarsi che il cavo audio sia collegato in modo corretto al monitor ed al computer. • Regolare le impostazioni del volume di monitor e computer. • Accertarsi che il driver della scheda audio del computer sia stato correttamente installato e arrivato.

Modalità Operative Supportate

Risoluzione	Frequenza Aggiornamento	Frequenza Orizzontale
640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
720 x 400	70 Hz	31.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1440 x 900 (Primary)	60 Hz	55.5 kHz / 55.9 kHz

• Le Modalità non elencate nella tabella non sono supportate. Per una risoluzione ottimale, si consiglia di scegliere una delle modalità elencate nella tabella.
