VH196D - จอภาพ ASUS - คู่มือผู้ใช้ฟรี

ประเภทสินค้า	จอ LCD
ยี่ห้อ	ASUS
รุ่น	VH196D
ความละเอียดธรรมชาติ	1440 x 900 พิกเซล
อัตรารีเฟรชสูงสุด	75 เฮิรตซ์
ขั้วต่อสัญญาณวิดีโอเข้า	VGA, DVI-D (ขึ้นอยู่กับรุ่น)
ช่องเสียบสัญญาณเสียง	แจ็ค 3.5 มม. (สำหรับรุ่นที่มีลำโพง)
เทคโนโลยีแบ็คไลท์	LED
ฟังก์ชัน SPLENDID	โหมดวิดีโอที่กำหนดไว้ล่วงหน้า 5 โหมด
การปรับอัตโนมัติ	ใช่ โดยการกดปุ่มค้างไว้
การตั้งค่า OSD	คอนทราสต์, ความสว่าง, ตำแหน่ง, เฟส, ความถี่, อุณหภูมิสี, ระดับเสียง
แหล่งจ่ายไฟ	110-240 V AC, 50/60 Hz
ลำโพงในตัว	เสริม (ในบางรุ่น)
ความปลอดภัย	ห้ามวางในที่ชื้นหรือโดนฝน
การบำรุงรักษา	ผ้านุ่มแห้ง

คำถามที่พบบ่อย - VH196D ASUS

ไฟแสดงสถานะไม่ติด ควรทำอย่างไร?

ตรวจสอบว่าจอภาพเปิดอยู่โดยกดปุ่มเปิด/ปิด ตรวจสอบว่าสายไฟเชื่อมต่อกับจอภาพและเต้าเสียบที่ใช้งานได้อย่างถูกต้อง หากปัญหายังคงอยู่ โปรดติดต่อช่างผู้ชำนาญ

ไฟแสดงสถานะเป็นสีส้มและไม่มีภาพขึ้น สาเหตุเกิดจากอะไร?

ตรวจสอบว่าคอมพิวเตอร์และจอภาพเปิดอยู่ ตรวจสอบว่าสายสัญญาณ (VGA หรือ DVI) เชื่อมต่อกับอุปกรณ์ทั้งสองอย่างถูกต้อง ตรวจสอบสายว่ามีขั้วหักหรืองอหรือไม่ ทดสอบกับจอภาพอื่นถ้าเป็นไปได้เพื่อแยกปัญหา

ภาพสว่างเกินไปหรือมืดเกินไป ต้องปรับอย่างไร?

ใช้เมนู OSD เพื่อปรับการตั้งค่า คอนทราสต์ และ ความสว่าง เข้าเมนูโดยกดปุ่ม MENU จากนั้นนำทางไปยังตัวเลือกที่เหมาะสม

ภาพไม่อยู่ตรงกลางหรือขนาดไม่ถูกต้อง ควรทำอย่างไร?

กดปุ่ม SPLENDID/ปรับอัตโนมัติค้างไว้ 2-3 วินาทีเพื่อปรับอัตโนมัติ (เฉพาะอินพุต VGA) คุณยังสามารถปรับตำแหน่งแนวนอนและแนวตั้งด้วยตนเองผ่านเมนู OSD

ภาพกระโดดและมีคลื่นเล็กๆ ปรากฏขึ้น สาเหตุคืออะไร?

ตรวจสอบว่าสายสัญญาณเชื่อมต่ออย่างถูกต้อง นำอุปกรณ์ไฟฟ้าที่อาจก่อให้เกิดการรบกวนทางแม่เหล็กไฟฟ้าออก เช่น ลำโพงหรือที่ชาร์จ

สีผิดปกติ สีขาวไม่ใช่สีขาว จะแก้ไขอย่างไร?

ตรวจสอบสายสัญญาณว่ามีขั้วงอหรือไม่ ทำการรีเซ็ตผ่านเมนู OSD ปรับการตั้งค่าสีหรือเลือกอุณหภูมิสีที่กำหนดไว้ใน OSD

ภาพเบลอหรือไม่ชัด ควรทำอย่างไร?

กดปุ่มปรับอัตโนมัติค้างไว้ 2-3 วินาที (เฉพาะอินพุต VGA) หากยังไม่หาย ให้ปรับค่าพารามิเตอร์ เฟส และ ความถี่ ในเมนู OSD

ไม่มีเสียงหรือเสียงเบาเกินไป (ในรุ่นที่มีลำโพง) ควรตรวจสอบอะไร?

ตรวจสอบว่าสายเสียงเชื่อมต่อกับจอภาพและคอมพิวเตอร์ ปรับระดับเสียงของพีซีและจอภาพ ตรวจสอบว่าไดรเวอร์การ์ดเสียงติดตั้งและเปิดใช้งานอยู่

วิธีการเชื่อมต่อสายเคเบิลกับจอภาพ VH196D?

เสียบสายไฟเข้ากับพอร์ต AC-in ของจอภาพและเต้าเสียบ เชื่อมต่อสาย VGA หรือ DVI เข้ากับจอภาพและคอมพิวเตอร์ จากนั้นขันสกรูให้แน่น สำหรับเสียง ให้เชื่อมต่อสายเสียงจากคอมพิวเตอร์เข้ากับช่องเสียบเสียงของจอภาพ (ในรุ่นที่มี)

ความละเอียดที่แนะนำสำหรับจอภาพนี้คืออะไร?

ความละเอียดธรรมชาติที่แนะนำคือ 1440 x 900 ที่ 60 Hz เพื่อคุณภาพของภาพที่ดีที่สุด ให้เลือกความละเอียดนี้ในการตั้งค่าจอแสดงผลของคอมพิวเตอร์

คู่มือผู้ใช้ VH196D ASUS

Moniteur LCD Séries VH196

Guide de démarrage rapide

Informations sur la sécurité

• Avant de configurer le moniteur, assurez-vous d'avoir lu toute la documentation incluse dans le paquet.
  Pour éviter les risques d'incendie et de chic électrique, n'exposez pas le monitér à la pluie ou à l'humidité.
• Le moniteur ne doit être utilisé qu'avac le type de source d'alimentation indiqué sur l'étiquette à l'arrière. Si vous n'êtes pas sur du type d'alimentation électrique dont vous disposez, contactez votre revendeur ou votre fournisseur en électricité local.
  Utilisez la prise d'alimentation compatible avec les standards électriques de votre région.
  Pour assurer un fonctionnement correct, n'utilisez le moniteur qu'vec des ordinateurs certifiés UL, et fonctionnant entre 110-240V.
• Si vous rencontres un problème technique avec votre monitreur, contactez un technicien qualifié ou votre revendeur.

Introduction au moniteur

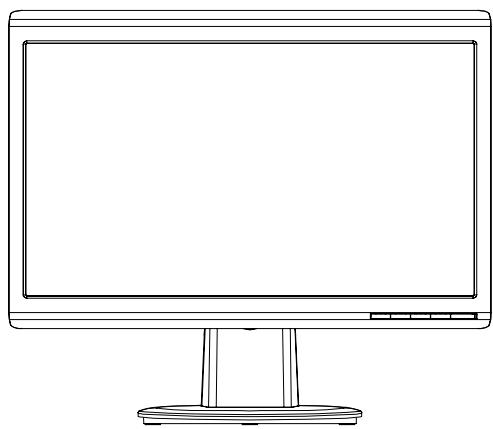

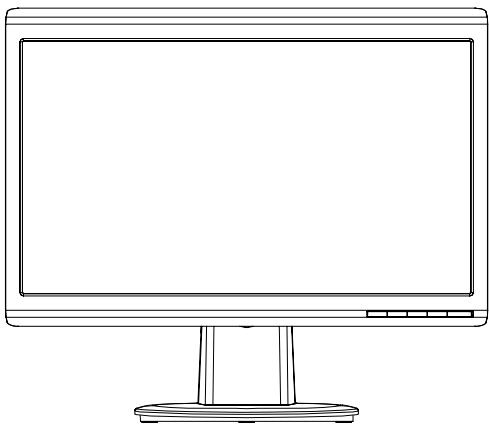

Vue avant

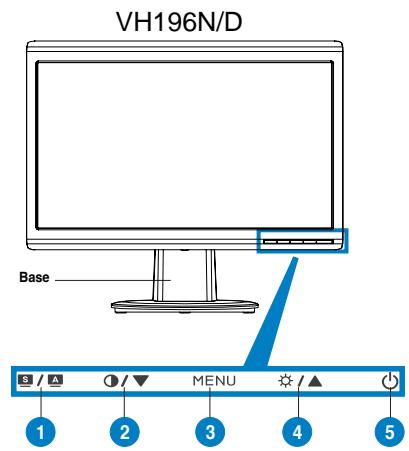

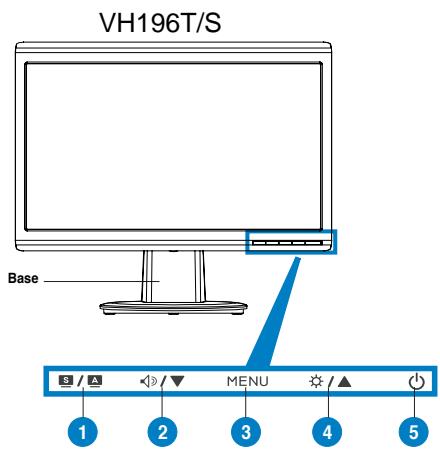

1. Bouton SPLENDID™/Ajustement automatique** / Quitter Menu
2. Raccourci volume/Sélection (réservé aux modèles à haut-parleurs)
3. Bouton MENU/Entrée/Sélection
4. Raccourci luminosite/Sélection

5. Bouton d'alimentation

6. Bouton SPLENDID™/Ajustement automatique** / Quitter Menu

7. Raccourci contraste/Sélection (réservé aux modèles sans haut-parleurs)
8. Bouton MENU/Entrée/Sélection
9. Raccourci luminosite/Sélection

10. Bouton d'alimentation

11. Raccourci d'activation de 5 modes video.
    ** Ajuste l'image automatiquement via la pression de ce bouton pendant 2-3 secondes.

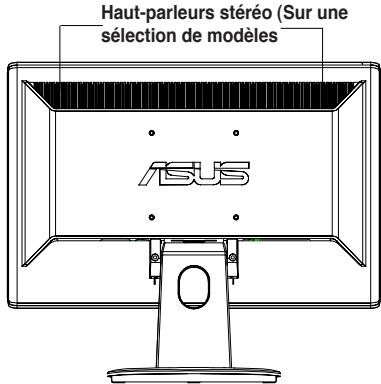

Vue arrête

Connector les cables

Connectez les cables à l'aide des instructions suivantes :

1. Cordon d'alimentation
2. Câble audio (réservé aux modèles à haut-parleurs)
3. Câble DVI (sur une sélection de modèles)
4. Cable VGA

Pour connecter le cordon d'alimentation : connectez une extrémité du cordon d'alimentation au port AC-in du moniteur, et l'autre extrémité à une source électrique.
Pour connecter le cable VGA/DVI:

a. Branchez le connecteur VGA/DVI au port VGA/DVI du moniteur LCD.
b. Connectez l'autre extrémité du cable VGA/DVI au port VGA/DVI de votre ordinateur.
c. Serrez les deux vis pour sécuriser le connecteur VGA/DVI.

• Pour connecter le cable audio : connectez une extrémité du cable audio au port d'entrée audio du moniteur, et l'autre extrémité au port de sortie audio de l'ordinateur.

Lorsque les câbles VGA et DVI sont tous deux connectés, vous pouvez désir d'utiliser le mode VGA ou DVI comme source video depuis le menu OSD (sur une sélection de modèles).

Dépannage (FAQ)

Problème	Solution possible
Levoyant d'alimentation ne s'allume pas	Appuyez sur le bouton pour vérifier que le monitér est bien sous tension.Vérifiez si le cordon d'alimentation est bien connecté au monitér et à une prise électrique.
Levoyant d'alimentation s'allume en amberé et aucune image n'apparait à l'écran	Vérifie que le PC et le monitér sont bien sous tension.Assurez-vous que le cable de signal utilisé est bien connecté au monitér et au PC.Inspectez le cable de signal utilisé pour vous assurer qu'aucune des broches ne sont piées Connectez, si possible, le PC à un autre monitér pour vérifier que le problème ne provient pas du PC.
L'image est trop claire ou trop nombre	Ajustez les réglages de contraste et de luminosité via OSD.
L'image n'est pas correctement centré ou de mauvaise taille	Appuyez sur le bouton / pendant 2-3 secondes pour ajuster automatiquement l'image.(Entrée VGA uniquement).Ajustez la position horizontally ou verticale via OSD.(Entrée VGA uniquement).
L'image saute et des vaguelettes apparaissent à l'écran	Assurez-vous que le cable de signal utilisé est bien connecté au monitér et au PC.Déplacez tout péripérisque électrique pouvant causer des interférences électriques.
Les couleurs apparaissant à l'écran sont anormales (les blancs n'apparaissant pas blanc)	Inspectez le cable de signal utilisé pour vous assurer qu'aucune des broches ne sont piées.Effectuez une réinitialisation via OSD.Ajustez les réglages des couleurs ou sélectionnez une température de couleur via OSD.
L'image est trouble ou brouillée	Appuyez sur le bouton / pendant 2-3 secondes pour ajuster automatiquement l'image.(Entrée VGA uniquement).Ajustez les paramètres de Phase et de Fréquence via OSD.(Entrée VGA uniquement).
Pas de son ou son trop bas (réservé aux modèles à haut-parleurs)	Assurez-vous que le cable audio est correctement connecté au monitér et au PC.Ajustez les réglages du volume du PC et du monitér.Assurez-vous que les pilotes de la carte son du PC sont bien installés et activés.

Modes de fonctionnement supportés

Résolution	Taux de rafraîchissement	Fréquence horizontalie
640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
720 x 400	70 Hz	31.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1440 x 900 (Primary)	60 Hz	55.5 kHz / 55.9 kHz

• Les modes non listedes dans ce tableau peuvent ne pas être supportés. Pour une résolution optimale, il est recommendé de selectionner un mode listedes dans le tableau.
