VH196D - Moniteur ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD
Marque	ASUS
Modèle	VH196D
Résolution native	1440 x 900 pixels
Taux de rafraîchissement maximal	75 Hz
Connecteurs d'entrée vidéo	VGA, DVI-D (selon modèle)
Entrée audio	Jack 3,5 mm (pour modèles avec haut-parleurs)
Technologie de rétroéclairage	LED
Fonction SPLENDID	5 modes vidéo prédéfinis
Ajustement automatique	Oui, par pression prolongée du bouton
Réglages OSD	Contraste, luminosité, position, phase, fréquence, température de couleur, volume
Alimentation	110-240 V AC, 50/60 Hz
Haut-parleurs intégrés	Optionnels (sur certains modèles)
Sécurité	Ne pas exposer à l'humidité ni à la pluie
Entretien	Chiffon doux et sec

FOIRE AUX QUESTIONS - VH196D ASUS

Le voyant d'alimentation ne s'allume pas, que faire ?

Vérifiez que le moniteur est bien sous tension en appuyant sur le bouton d'alimentation. Assurez-vous que le cordon d'alimentation est correctement connecté au moniteur et à une prise électrique fonctionnelle. Si le problème persiste, contactez un technicien qualifié.

Le voyant d'alimentation est orange et aucune image n'apparaît, pourquoi ?

Assurez-vous que l'ordinateur et le moniteur sont allumés. Vérifiez que le câble de signal (VGA ou DVI) est bien connecté aux deux appareils. Inspectez le câble pour vérifier qu'aucune broche n'est pliée. Testez avec un autre moniteur si possible pour isoler le problème.

L'image est trop claire ou trop sombre, comment régler ?

Utilisez le menu OSD pour ajuster les réglages de contraste et de luminosité. Accédez au menu en appuyant sur le bouton MENU, puis naviguez vers les options appropriées.

L'image n'est pas bien centrée ou a une mauvaise taille, que faire ?

Appuyez sur le bouton SPLENDID/ajustement automatique pendant 2-3 secondes pour un ajustement automatique (uniquement en entrée VGA). Vous pouvez également ajuster la position horizontale et verticale manuellement via le menu OSD.

L'image saute et des vaguelettes apparaissent, quelle est la cause ?

Vérifiez que le câble de signal est correctement connecté. Éloignez tout périphérique électrique susceptible de causer des interférences électromagnétiques, comme des haut-parleurs ou des chargeurs.

Les couleurs sont anormales, le blanc n'est pas blanc, comment corriger ?

Inspectez le câble de signal pour des broches pliées. Effectuez une réinitialisation via le menu OSD. Ajustez les réglages de couleur ou sélectionnez une température de couleur prédéfinie dans l'OSD.

L'image est trouble ou brouillée, que faire ?

Appuyez sur le bouton d'ajustement automatique pendant 2-3 secondes (entrée VGA uniquement). Si cela ne résout pas le problème, ajustez les paramètres de Phase et de Fréquence dans le menu OSD.

Pas de son ou son trop bas (sur modèles avec haut-parleurs), que vérifier ?

Assurez-vous que le câble audio est connecté au moniteur et à l'ordinateur. Ajustez le volume du PC et du moniteur. Vérifiez que les pilotes de la carte son sont installés et activés.

Comment connecter les câbles au moniteur VH196D ?

Branchez le cordon d'alimentation au port AC-in du moniteur et à une prise électrique. Connectez le câble VGA ou DVI au moniteur et à l'ordinateur, puis serrez les vis. Pour le son, reliez le câble audio de l'ordinateur à l'entrée audio du moniteur (sur les modèles équipés).

Quelle est la résolution recommandée pour ce moniteur ?

La résolution native recommandée est 1440 x 900 à 60 Hz. Pour une qualité d'image optimale, sélectionnez cette résolution dans les paramètres d'affichage de votre ordinateur.

MODE D'EMPLOI VH196D ASUS

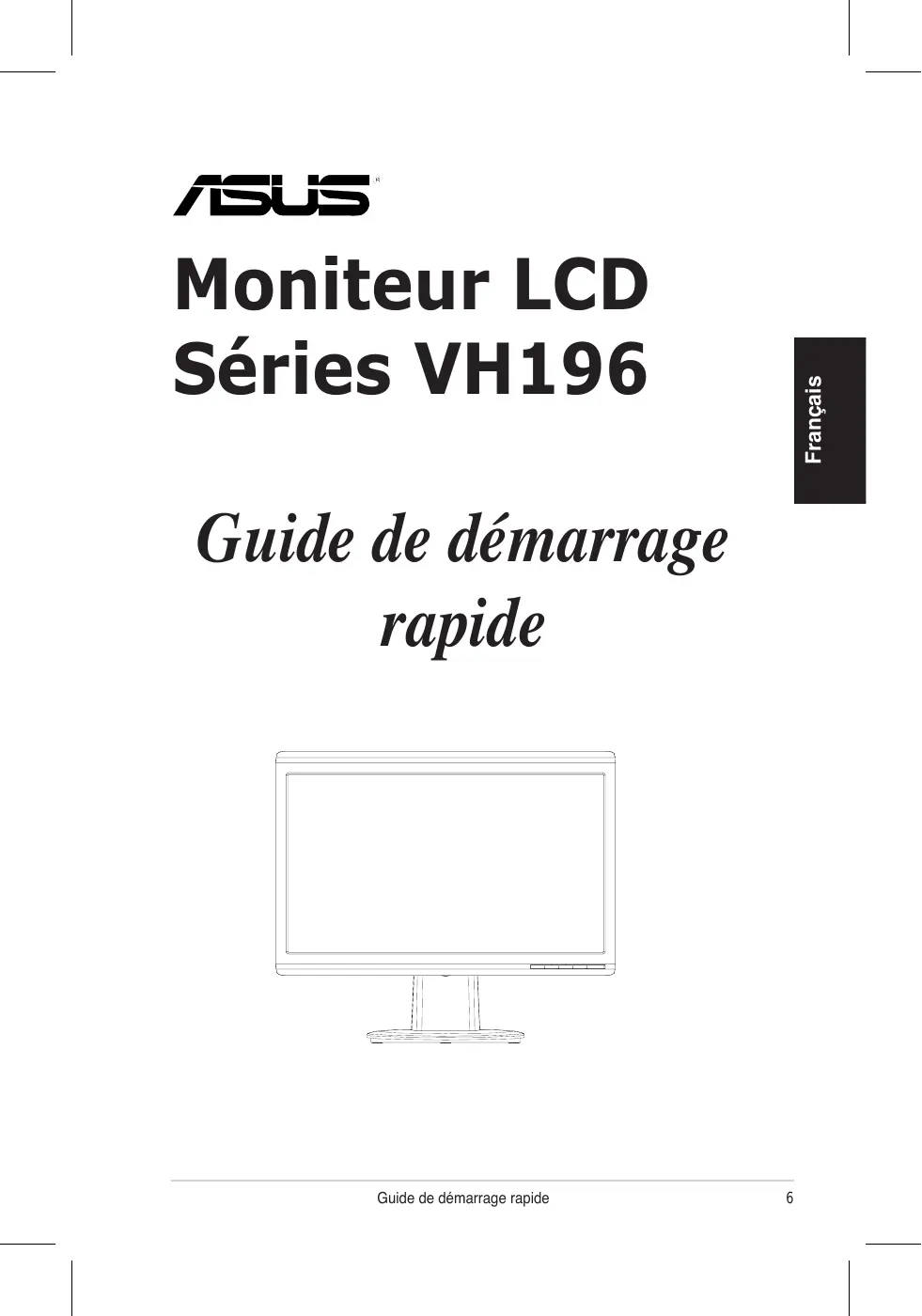

Moniteur LCD Séries VH196

Guide de démarrage rapide

Informations sur la sécurité

• Avant de configurer le moniteur, assurez-vous d'avoir lu toute la documentation incluse dans le paquet.
  Pour éviter les risques d'incendie et de chic électrique, n'exposez pas le monitér à la pluie ou à l'humidité.
• Le moniteur ne doit être utilisé qu'avac le type de source d'alimentation indiqué sur l'étiquette à l'arrière. Si vous n'êtes pas sur du type d'alimentation électrique dont vous disposez, contactez votre revendeur ou votre fournisseur en électricité local.
  Utilisez la prise d'alimentation compatible avec les standards électriques de votre région.
  Pour assurer un fonctionnement correct, n'utilisez le moniteur qu'vec des ordinateurs certifiés UL, et fonctionnant entre 110-240V.
• Si vous rencontres un problème technique avec votre monitreur, contactez un technicien qualifié ou votre revendeur.

Introduction au moniteur

Vue avant

1. Bouton SPLENDID™/Ajustement automatique** / Quitter Menu
2. Raccourci volume/Sélection (réservé aux modèles à haut-parleurs)
3. Bouton MENU/Entrée/Sélection
4. Raccourci luminosite/Sélection

5. Bouton d'alimentation

6. Bouton SPLENDID™/Ajustement automatique** / Quitter Menu

7. Raccourci contraste/Sélection (réservé aux modèles sans haut-parleurs)
8. Bouton MENU/Entrée/Sélection
9. Raccourci luminosite/Sélection

10. Bouton d'alimentation

11. Raccourci d'activation de 5 modes video.
    ** Ajuste l'image automatiquement via la pression de ce bouton pendant 2-3 secondes.

Vue arrête

Connector les cables

Connectez les cables à l'aide des instructions suivantes :

1. Cordon d'alimentation
2. Câble audio (réservé aux modèles à haut-parleurs)
3. Câble DVI (sur une sélection de modèles)
4. Cable VGA

Pour connecter le cordon d'alimentation : connectez une extrémité du cordon d'alimentation au port AC-in du moniteur, et l'autre extrémité à une source électrique.
Pour connecter le cable VGA/DVI:

a. Branchez le connecteur VGA/DVI au port VGA/DVI du moniteur LCD.
b. Connectez l'autre extrémité du cable VGA/DVI au port VGA/DVI de votre ordinateur.
c. Serrez les deux vis pour sécuriser le connecteur VGA/DVI.

• Pour connecter le cable audio : connectez une extrémité du cable audio au port d'entrée audio du moniteur, et l'autre extrémité au port de sortie audio de l'ordinateur.

Lorsque les câbles VGA et DVI sont tous deux connectés, vous pouvez désir d'utiliser le mode VGA ou DVI comme source video depuis le menu OSD (sur une sélection de modèles).

Dépannage (FAQ)

Problème	Solution possible
Levoyant d'alimentation ne s'allume pas	Appuyez sur le bouton pour vérifier que le monitér est bien sous tension.Vérifiez si le cordon d'alimentation est bien connecté au monitér et à une prise électrique.
Levoyant d'alimentation s'allume en amberé et aucune image n'apparait à l'écran	Vérifie que le PC et le monitér sont bien sous tension.Assurez-vous que le cable de signal utilisé est bien connecté au monitér et au PC.Inspectez le cable de signal utilisé pour vous assurer qu'aucune des broches ne sont piées Connectez, si possible, le PC à un autre monitér pour vérifier que le problème ne provient pas du PC.
L'image est trop claire ou trop nombre	Ajustez les réglages de contraste et de luminosité via OSD.
L'image n'est pas correctement centré ou de mauvaise taille	Appuyez sur le bouton / pendant 2-3 secondes pour ajuster automatiquement l'image.(Entrée VGA uniquement).Ajustez la position horizontally ou verticale via OSD.(Entrée VGA uniquement).
L'image saute et des vaguelettes apparaissent à l'écran	Assurez-vous que le cable de signal utilisé est bien connecté au monitér et au PC.Déplacez tout péripérisque électrique pouvant causer des interférences électriques.
Les couleurs apparaissant à l'écran sont anormales (les blancs n'apparaissant pas blanc)	Inspectez le cable de signal utilisé pour vous assurer qu'aucune des broches ne sont piées.Effectuez une réinitialisation via OSD.Ajustez les réglages des couleurs ou sélectionnez une température de couleur via OSD.
L'image est trouble ou brouillée	Appuyez sur le bouton / pendant 2-3 secondes pour ajuster automatiquement l'image.(Entrée VGA uniquement).Ajustez les paramètres de Phase et de Fréquence via OSD.(Entrée VGA uniquement).
Pas de son ou son trop bas (réservé aux modèles à haut-parleurs)	Assurez-vous que le cable audio est correctement connecté au monitér et au PC.Ajustez les réglages du volume du PC et du monitér.Assurez-vous que les pilotes de la carte son du PC sont bien installés et activés.

Modes de fonctionnement supportés

Résolution	Taux de rafraîchissement	Fréquence horizontalie
640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
720 x 400	70 Hz	31.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1440 x 900 (Primary)	60 Hz	55.5 kHz / 55.9 kHz

• Les modes non listedes dans ce tableau peuvent ne pas être supportés. Pour une résolution optimale, il est recommendé de selectionner un mode listedes dans le tableau.
