Terméktípus	LCD monitor
Márka	ASUS
Modell	VH196D
Natív felbontás	1440 x 900 pixel
Maximális frissítési frekvencia	75 Hz
Videó bemeneti csatlakozók	VGA, DVI-D (modelltől függően)
Audró bemenet	3,5 mm jack (hangszóróval rendelkező modelleknél)
Háttérvilágítás technológiája	LED
SPLENDID funkció	5 előre beállított videó mód
Automatikus beállítás	Igen, a gomb hosszú lenyomásával
OSD beállítások	Kontraszt, fényerő, pozíció, fázis, frekvencia, színhőmérséklet, hangerő
Tápellátás	110-240 V AC, 50/60 Hz
Beépített hangszórók	Opcionális (egyes modelleken)
Biztonság	Ne tegye ki nedvességnek vagy esőnek
Karbantartás	Puha, száraz ruhával

Gyakran ismételt kérdések - VH196D ASUS

A tápfeszültség jelzőfény nem világít, mit tegyek?

Ellenőrizze, hogy a monitor be van-e kapcsolva a tápkapcsoló megnyomásával. Győződjön meg arról, hogy a tápkábel megfelelően csatlakozik a monitorhoz és egy működő elektromos aljzathoz. Ha a probléma továbbra is fennáll, forduljon szakképzett technikushoz.

A tápfeszültség jelzőfény narancssárga, és nem jelenik meg kép, miért?

Győződjön meg arról, hogy a számítógép és a monitor be van kapcsolva. Ellenőrizze, hogy a jelkábel (VGA vagy DVI) megfelelően csatlakozik a két eszközhöz. Vizsgálja meg a kábelt, hogy nincs-e elhajolva egy tű. Ha lehetséges, próbáljon ki egy másik monitort a probléma elkülönítéséhez.

A kép túl világos vagy túl sötét, hogyan állítható be?

Használja az OSD menüt a kontraszt és fényerő beállításához. Nyomja meg a MENU gombot a menü eléréséhez, majd navigáljon a megfelelő opciókhoz.

A kép nincs jól középre állítva, vagy rossz a mérete, mit tegyek?

Nyomja meg a SPLENDID/automatikus beállítás gombot 2-3 másodpercig az automatikus beállításhoz (csak VGA bemenet esetén). Manuálisan is beállíthatja a vízszintes és függőleges pozíciót az OSD menüben.

A kép ugrál, és hullámvonalak jelennek meg, mi az oka?

Ellenőrizze, hogy a jelkábel megfelelően csatlakozik. Távolítson el minden elektromos eszközt, amely elektromágneses interferenciát okozhat, például hangszórókat vagy töltőket.

A színek rendellenesek, a fehér nem fehér, hogyan lehet korrigálni?

Vizsgálja meg a jelkábelt hajlított tűk szempontjából. Végezzen visszaállítást az OSD menüben. Állítsa be a színbeállításokat, vagy válasszon előre beállított színhőmérsékletet az OSD-ben.

A kép homályos vagy elmosódott, mit tegyek?

Nyomja meg az automatikus beállítás gombot 2-3 másodpercig (csak VGA bemenet esetén). Ha ez nem oldja meg a problémát, állítsa be a Fázis és Frekvencia paramétereket az OSD menüben.

Nincs hang, vagy túl halk (hangszóróval rendelkező modelleknél), mit kell ellenőrizni?

Győződjön meg arról, hogy az audiokábel csatlakozik a monitorhoz és a számítógéphez. Állítsa be a számítógép és a monitor hangerejét. Ellenőrizze, hogy a hangkártya illesztőprogramjai telepítve és aktiválva vannak.

Hogyan kell csatlakoztatni a kábeleket a VH196D monitorhoz?

Csatlakoztassa a tápkábelt a monitor AC-in portjához és egy elektromos aljzathoz. Csatlakoztassa a VGA vagy DVI kábelt a monitorhoz és a számítógéphez, majd húzza meg a csavarokat. Hang esetén kösse össze a számítógép audiokábelét a monitor audió bemenetével (a felszerelt modelleken).

Mi az ajánlott felbontás ehhez a monitorhoz?

Az ajánlott natív felbontás 1440 x 900 60 Hz-en. Az optimális képminőség érdekében válassza ezt a felbontást a számítógép megjelenítési beállításaiban.

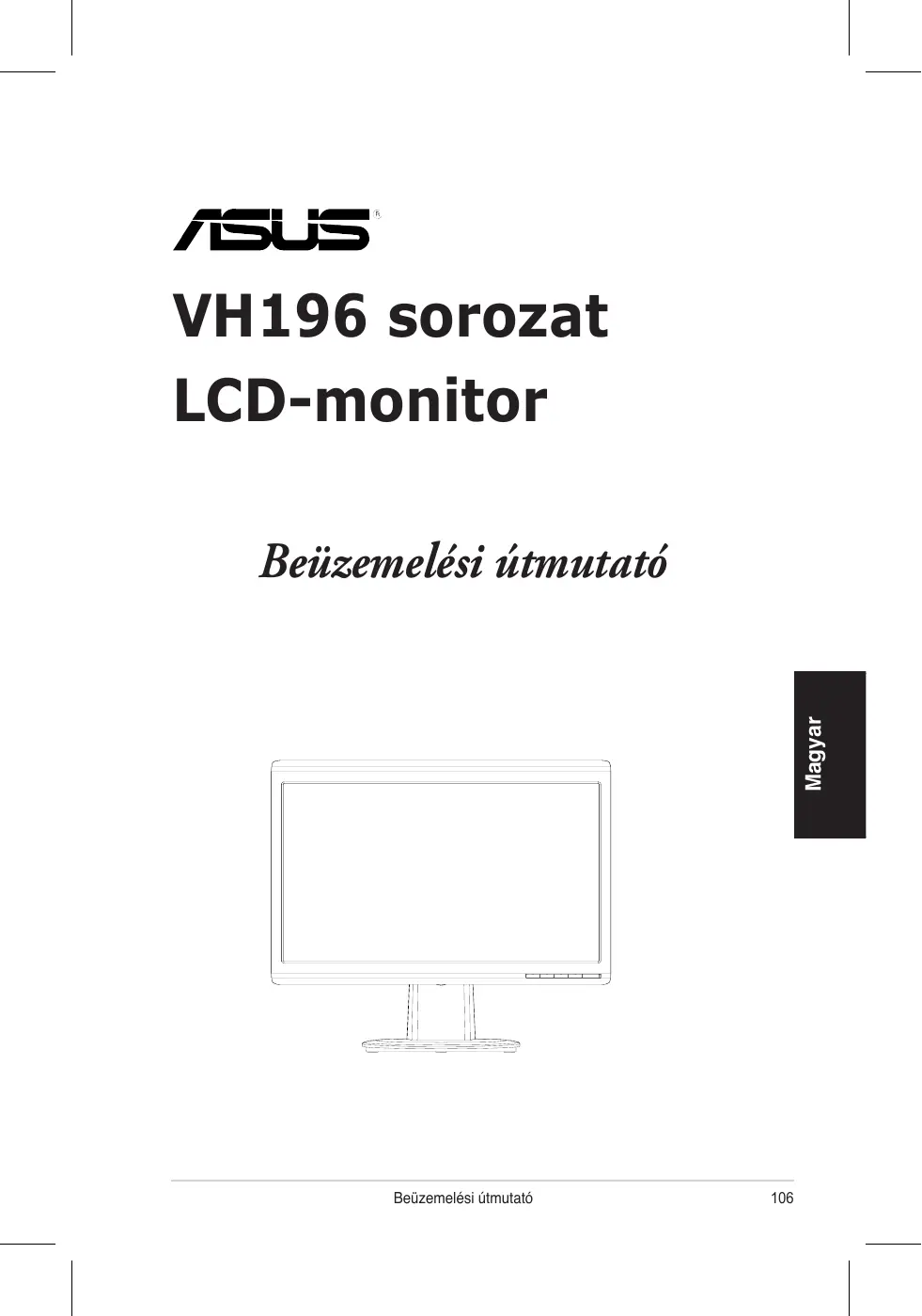

HASZNÁLATI ÚTMUTATÓ VH196D ASUS

Beizemelési utmutató

ABiztonsagos üzemeltetéssel kapcsolatos informaciók

• Mielótt üzembe helyezné a monitor, figyelmesen olvassa el a csomagban mellekelt dokumentációt.
• A tuz és aramütés veszélyének elkerülése érdekében, soha ne tegyék ki a monitor és vagy nedvesség hatásanak.
• A monitor csak a címkén felttūntetét feszült séggel szabad üzemeltetni. Ha nem biztos a rendelkezésre alló feszült séget illetōen, lépjen kapcsolatba a kereskedóvel vagy a helyi áramszolgáltatóval.
  A helyi szabvanychak megfelelo tpdugot hasznaljon.
• A megelelo muködés érdekében a monitort kizárólag UL minösitéssel rendelkező szamítogeppel használá, amely megeleloen konfigurál't aljatokkal rendelkezik és 100 - 240 V~ jelzésell van ellátva.
  Ha olyan problemat tapasztal a monitorrall kapcsolatban, amelyet nem tud megoldani, kérjuk lépjen kapcsolatba szerviz szakemberrel vagy a kiskereskedővel.

A monitor ismertetése

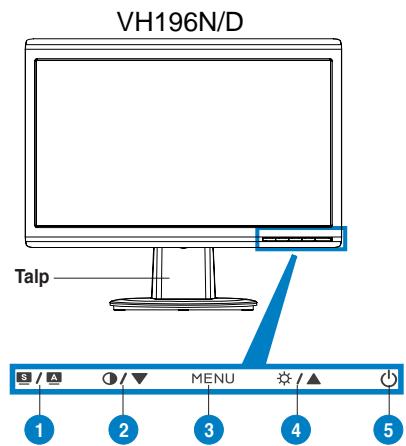

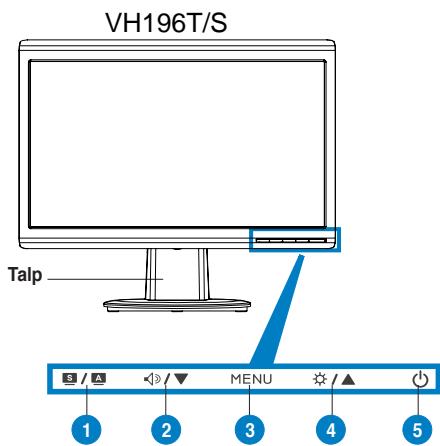

Elulso nezet

1. SPLENDID™/Automatikus beállitas**/Kilépés a menüból gomb
2. Hangerő gyorsbillentyú/Hangerő csökkentő gomb (a hangszórs modellekhez)
3. MENU/Bevitel/Kivaliasztás gomb
4. Fenyeró gyorsbillentyú/Fenyerót novelǒ gomb

5. Fokapcsoló

6. SPLENDID™/Automaticus beallitás**/Kilépés a menüból gomb

7. Kontraszt gyorsgomb/Hangerot csokkento gomb (a hangszó rónlukuli modellekhez)
8. MENU/Bevitel/Kivalasztas gomb
9. Fenyeró gyorsbillentyú/Fenyerót noveló gomb

10. Fokapsoló

11. Gyorsbillentyú az 5 elore beallitott videoüzemmó kivaliasztáshoz
    ** A gomb 2-3 masodpercig tartó megnyomásával automatikusan beallithatja a képet.

Hátulso nézet

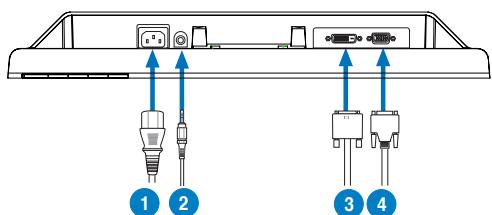

A kábelek csatlakoztatása

Csatlakoztassa a kábeleket az alábbiaknak megfeleloen:

1. Tápkábel

2. Hangbemeneti kábel (a hangszóróts modellekhez)

3. DVI-jelkábel (bizonyos modelleknél)

4. VGA-jelkábel

• A tákabel csatlakoztatása: Csatlakoztassa a tákabel egyik vegét szorosan a monitor AC-bemeneti portjába, a másik vegét pedig egy tetszöleges fali aljzatba.

A VGA/DVI kabel csatlakoztatasa:

a. Csatlakoztassa a VGA/DVI csatlakozót az LCD-monitor VGA/DVI aljzatahoz.
b. Csatlakoztassa a VGA/DVI kabel.masik végét a számítogép VGA/DVI aljzatahoz.
c. Húzza meg a VGA/DVI csatlakozó rögzító csavarokat.

• Az audio kabel csatlakoztatása (A hangszóró's modellekhez): az audio kabel egyik végét csatlakoztassa a monitor audio bemeneti portjára, míg a masik végét a számítogép audio kimeneti portjára.

Ha uy a VGA, mint a DVI kábelt csatlakoztatták, a VGA és DVI modok közott valthat, ha az OSD funkciök menüben az Bemenetvalasztás menüparancsot valasztja.

Hibaelhárítás (Gyakran feltett kerdések)

Probléma	Lehetségés megoldás
A bekapcsolt állapot jelző LED NEM világít	• A gomb megnyomásával ellenőrizheti, hogy a monitor ON (Be) üzemmodra van-e állitva. • Ellenőrizze, hogy megfelelően csatlakozí-k e a halózati típkábel a monitorhoz, illetve a konnektorhoz.
A bekapcsolt állapot jelző LED sárga színnel világít és nincs kép	• Ellenőrizze, hogy a monitor és a számítógpébekapcsolt állapotban vannak-e. • Győződjön meg arról, hogy a jelkábel megfelelően csatlakozik a monitorhoz és a számítógpéhz. • Ellenőrizze a jelkábelt, és győződjön meg arról, hogy nem görtbül el egy érintkező sem. • Csatlakoztasson egy másik monitorat a számítógpéhz, hogy ellenőrizze, megfelelően működk-e az utóbbi.
A kép tül vilagos vagy tül sötét	• Àlítsa be a kontraszt és a fenyerő értékeit az OSD menüben.
A kép nincs középen, illetve megfelelő méretre álítva	• Ha a 5/6 gombot 2-3esianlenyomva tartja, automatikusan beallithatja a képet (csak VGA-bemenet). • Àlítsa be a kép vizszintes és fuggöleges helyzetét az OSD menüben (csak VGA-bemenet).
A kép ugrik vagy szellemképes	• Győződjön meg arról, hogy a jelkábel megfelelően csatlakozik a monitorhoz és a számítógpéhz. • Helyezzé àz elektramos zavart okozó elektramos berendezéket.
A kép színe hibás (a fehér nem tünik fehénerk)	• Ellenőrize a jelkábelt, és győződjön meg arról, hogy nem görtbül el egy érintkező sem. • Az összes visssaïllitätási mõveletet az OSD-funkción keresztül kell elvégénz. • Àlítsa be az R/G/B értékeit, vagy valasszon szinhörmsékletet az OSD menüben.
A kép életlen	• Ha a 5/6 gombot 2-3esianlenyomva tartja, automatikusan beallithatja a képet (csak VGA-bemenet). • Àlítsa be a fázis és az orajel értékeit az OSD menüben (csak VGA-bemenet).
Nincs hang vagy tül halk (a hangszörós modellekhez)	• Győződjön meg arról, hogy a hangkábel megfelelően csatlakozik a monitorhoz és a számítógpéhz. • Àlítsa be a hangerőt a monitoron és a számítógépen. • Győződjön meg arról, hogy a hangkártya illesztóprogramja megfelelően telepîve és aktiválva van.

Támogatott üzemmodok

Felbontás	Frissítési gyakoriság	Vízszentes frekvencia
640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
720 x 400	70 Hz	31.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1440 x 900 (Elsődleges)	60 Hz	55.5 kHz / 55.9 kHz

• Előfordulhat, hagy a tablázatban nem szereplő üzemmodok nem tamogatottak. Az optimális felbontás érdekében javasoljuk a fenti tablázatban felsorolt üzemmodok használatat.
