13VH192C - Monitor ASUS - Ingyenes használati útmutató

Márka	ASUS
Modell	13VH192C
Terméktípus	LCD monitor
Képernyő mérete	18,5 hüvelyk (46,99 cm)
Natív felbontás	1366 x 768 pixel
Frissítési frekvencia	60 Hz
Bemeneti csatlakozók	VGA, DVI (kiválasztott modelleken)
Audio bemenet	Igen (hangszóróval rendelkező modelleken)
Beépített hangszórók	Igen (kiválasztott modelleken)
Kijelző technológia	LCD
Speciális funkciók	SPLENDID™ technológia (5 videó mód), automatikus igazítás
Tápellátás	110-240 V AC, 50/60 Hz
Energiafogyasztás	Kb. 20 W
Méretek (talppal)	Kb. 44 x 34 x 18 cm
Súly	Kb. 3,5 kg
Látószög	170° vízszintes / 160° függőleges
Fényerő	250 cd/m²
Kontraszt	1000:1
Válaszidő	5 ms
Biztonság	Használat UL-tanúsítvánnyal rendelkező számítógépekkel, kompatibilis csatlakozó
Tisztítás	Puha, száraz kendő, kerülje a vegyszereket
Tartozékok	Tartozék kábelek (táp, VGA, audio)
Javíthatóság	Vegye fel a kapcsolatot szakképzett technikussal

Gyakran ismételt kérdések - 13VH192C ASUS

Hogyan kapcsoljam be az ASUS 13VH192C monitort?

Nyomja meg a monitor előlapján található bekapcsológombot. Ellenőrizze, hogy a tápkábel megfelelően csatlakozik a monitorhoz és egy elektromos aljzathoz.

Mit tegyek, ha a képernyő fekete marad?

Győződjön meg róla, hogy a monitor és a számítógép be van kapcsolva. Ellenőrizze a jelkábel csatlakozását (VGA vagy DVI). Ha a tápellátás jelzőfény borostyánszínű, a monitor készenléti üzemmódban van. Próbáljon megnyomni egy billentyűt a billentyűzeten, vagy mozgassa az egeret.

Hogyan állítsam be automatikusan a képet?

Nyomja meg az automatikus igazítás gombot (általában a SPLENDID™ gombot) 2-3 másodpercig. Ez csak VGA bemenet esetén működik.

Hogyan állítsam be a fényerőt és a kontrasztot?

Használja az OSD (On-Screen Display) menüt a MENU gomb megnyomásával. Navigáljon a fényerő és kontraszt beállításokhoz, majd állítsa be az ízlésének megfelelően.

A kép torz vagy rosszul középre állított, mit tegyek?

VGA bemenet esetén nyomja meg az automatikus igazítás gombot 2-3 másodpercig. Ellenkező esetben állítsa be a vízszintes vagy függőleges pozíciót az OSD menüben.

Hogyan csatlakoztassam a monitort egy számítógéphez?

Csatlakoztassa a VGA vagy DVI kábelt a monitor és a számítógép között. Dugja be a tápkábelt. Kapcsolja be mindkét eszközt. Hanghoz használja az audiokábelt, ha a modellje hangszórókkal van felszerelve.

A hang nem működik, mit tegyek?

Ellenőrizze, hogy az audiokábel megfelelően csatlakozik a monitorhoz és a számítógéphez. Állítsa be a számítógép és a monitor hangerejét. Győződjön meg róla, hogy a számítógép hangmeghajtói telepítve vannak.

Milyen videómódok állnak rendelkezésre?

A SPLENDID™ technológia 5 videómódot kínál: Standard, Színház, Játék, Táj és Éjszaka. Kiválaszthatja őket a SPLENDID™ gomb segítségével.

Hogyan állíthatom vissza a kijelző beállításait?

Lépjen be az OSD menübe, és válassza a 'Visszaállítás' vagy 'Reset' opciót. Erősítse meg a gyári beállítások visszaállításához.

Mit tegyek, ha a színek rendellenesek?

Vizsgálja meg a jelkábelt elhajlott tűk szempontjából. Végezzen visszaállítást az OSD-n keresztül. Állítsa be a színbeállításokat, vagy válasszon színhőmérsékletet az OSD menüből.

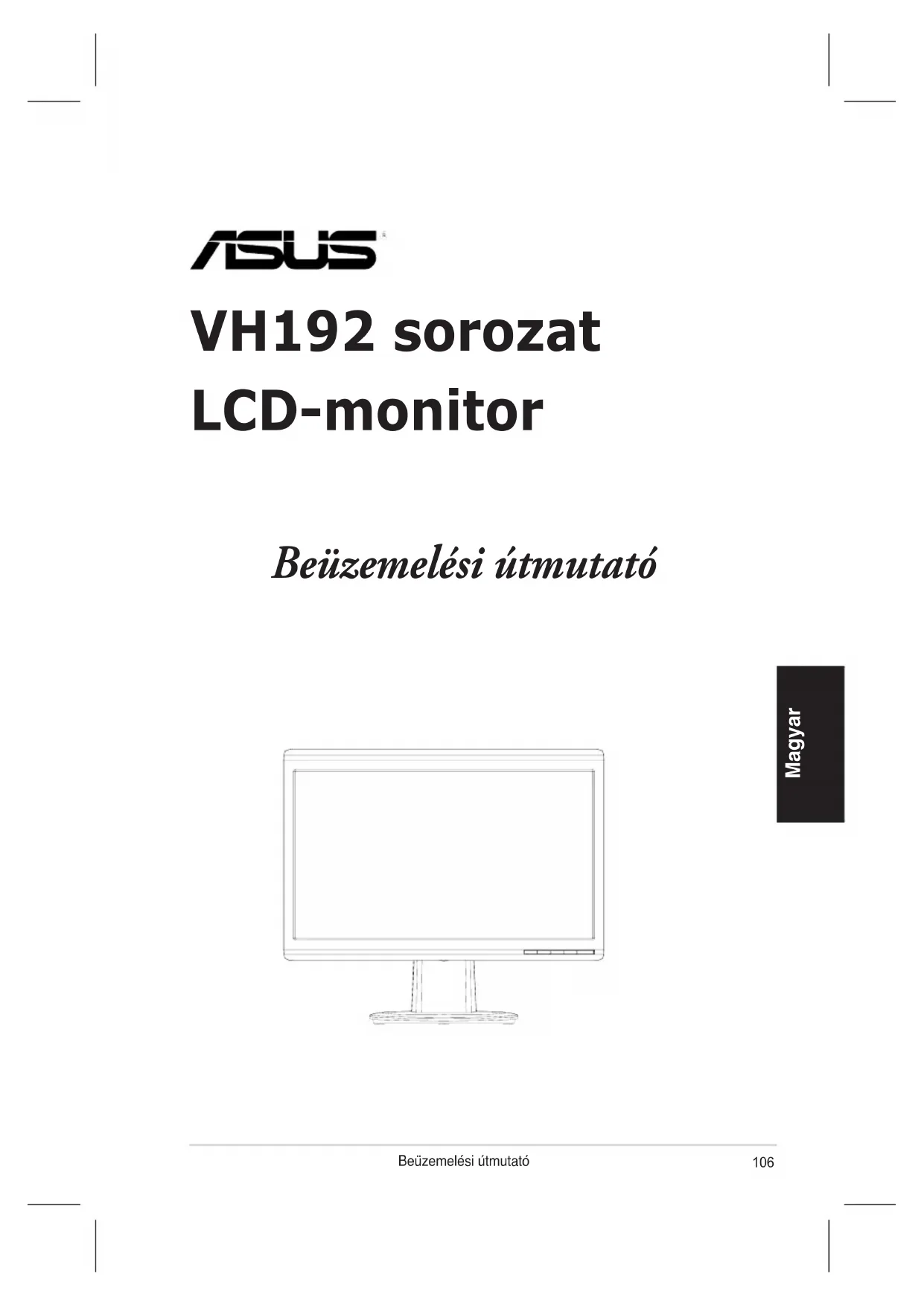

HASZNÁLATI ÚTMUTATÓ 13VH192C ASUS

Beüzemelési útmutató

A biztonságos üzemeltetéssel kapcsolatos információk

• Mielőtt üzembe helyezné a monitort, figyelmesen olvassa el a csomagban mellékelt dokumentációt.
• A tüz és áramütés veszélyének elkerülése érdekében, soha ne tegyék ki a monitort eső vagy nedvesség hatásának.
• A monitort csak a címkén feltüntetett feszültséggel szabad üzemeltetni. Ha nem biztos a rendelkezésre álló feszültséget illetően, lépjen kapcsolatba a kereskedővel vagy a helyi áramszolgáltatóval.
• A helyi szabványnak megfelelő tápdugót használjon.
• A megfelelő működés érdekében a monitort kizárólag UL minősítéssel rendelkező számítógéppel használja, amely megfelelően konfigurált aljzatokkal rendelkezik és 100 - 240 V\~ jelzéssel van ellátva.
• Ha olyan problémát tapasztal a monitorral kapcsolatban, amelyet nem tud megoldani, kérjük lépjen kapcsolatba szerviz szakemberrel vagy a kiskereskedővel.

A monitor ismertetése

Elülső nézet

1. SPLENDID™*/Automatikus beállítás**/Kilépés a menüből gomb
2. Hangerő gyorsbillentyű/Hangerőt csökkentő gomb (a hangszórós modellekhez)
3. MENÜ/Bevitel/Kiválasztás gomb
4. Fényerő gyorsbillentyű/Fényerőt növelő gomb

5. Főkapcsoló

6. SPLENDID™*/Automatikus beállítás**/Kilépés a menüből gomb

7. Kontraszt gyorsgomb/Hangerőt csökkentő gomb (a hangszóró nélküli modellekhez)
8. MENÜ/Bevitel/Kiválasztás gomb
9. Fényerő gyorsbillentyű/Fényerőt növelő gomb
10. Főkapcsoló

* Gyorsbillentyű az 5 előre beállított videoó üzemmód kiválasztásához

** A gomb 2-3 másodpercig tartó megnyomásával automatikusan beállíthatja a képet.

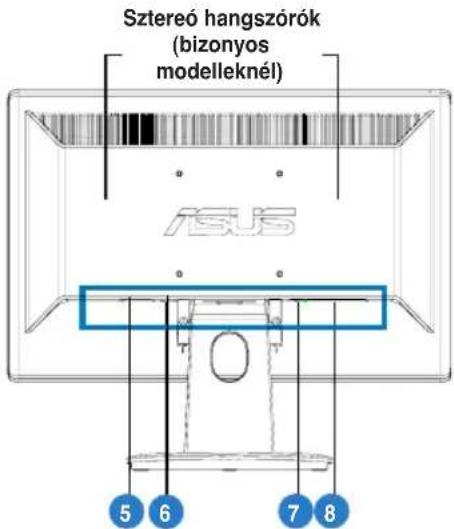

Hátulsó nézet

1. AC-bemeneti port
2. Audio bemeneti csatlakozó (a hangszórós modellekhez)
3. DVI-port (bizonyos modelleknél)
4. VGA-port

A kábelek csatlakoztatása

Csatlakoztassa a kábeleket az alábbiaknak megfelelően:

1. Tápkábel
2. Hangbemeneti kábel (a hangszórós modellekhez)
3. DVI-jelkábel (bizonyos modelleknél)
4. VGA-jelkábel

- A tápkábel csatlakoztatása: Csatlakoztassa a tápkábel egyik végét szorosan a monitor AC-bemeneti portjába, a másik végét pedig egy tetszőleges fali aljzatba.

• A VGA/DVI kábel csatlakoztatása:

a. Csatlakoztassa a VGA/DVI csatlakozót az LCD-monitor VGA/DVI aljzatához.
b. Csatlakoztassa a VGA/DVI kábel másik végét a számítógép VGA/DVI aljzatához.
c. Húzza meg a VGA/DVI csatlakozót rögzítő csavarokat.

- Az audio kábel csatlakoztatása (A hangszórós modellekhez): az audio kábel egyik végét csatlakoztassa a monitor audio bemeneti portjára, míg a másik végét a számítógép audio kimeneti portjára.

Ha úgy a VGA, mint a DVI kábelt csatlakoztatták, a VGA és DVI módok között válthat, ha az OSD funkciók menüben az Bemenetválasztás menüparancsot választja.

Hibaelhárítás (Gyakran feltett kérdések)

Probléma Lehetséges megoldás

A bekapcsolt állapotot jelző LED NEM világít	• A gomb megnyomásával ellenőrizheti, hogy a monitor ON (Be) üzemmódra van-e állítva.• Ellenőrizze, hogy megfelelően csatlakozik-e a hálózati tápkábel a monitorhoz, illetve a konnektorhoz.
A bekapcsolt állapotot jelző LED sárga színnel világít és nincs kép	• Ellenőrizze, hogy a monitor és a számítógép bekapcsolt állapotban vannak-e.• Győződjön meg arról, hogy a jelkábel megfelelően csatlakozik a monitorhoz és a számítógéphez.• Ellenőrizze a jelkábelt, és győződjön meg arról, hogy nem görbült el egy érintkező sem.• Csatl akoztasson egy másik monitort a számítógéphez, hogy ellenőrizze, megfelelően működik-e az utóbbi.
A kép túl világos vagy túl sötét • Állítsa be a kontraszt és a fényerő értékeit az OSD menüben.
A kép nincs középen, illetve megfelelő méretre állítva	• Ha a / gmbot 2-3 másodpercen át lenyomva tartja, automatikusan beállíthatja a képet (csak VGA-bemenet).• Állítsa be a kép vízszintes és függőleges helyzetét az OSD menüben (csak VGA-bemenet).
A kép ugrik vagy szellemképes • Győződjön meg arról, hogy a jelkábel megfelelően csatlakozik a monitorhoz és a számítógéphez.• Helyezze át az elektromos zavart okozó elektromos berendezéseket.
A kép színe hibás (a fehér nem tűnik fehérnek)	• Ellenőrizze a jelkábelt, és győződjön meg arról, hogy nem görbült el egy érintkező sem.• Az összes visszaállítási müveletet az OSD-funkción keresztül kell elvégezni.• Állítsa be az R/G/B értékeit, vagy válasszon színhőmérsékletet az OSD menüben.
A kép életlen	• Ha a / gmbot 2-3 másodpercen át lenyomva tartja, automatikusan beállíthatja a képet (csak VGA-bemenet).• Állítsa be a fázis és az órajel értékeit az menüben (csak VGA-bemenet).
Nincs hang vagy túl halk (a hangszórós modellekhez)	• Győződjön meg arról, hogy a hangkábel megfelelően csatlakozik a monitorhoz és a számítógéphez.• Állítsa be a hangerőt a monitoron és a számítógépen.• Győződjön meg arról, hogy a hangkártya illesztőprogramja megfelelően telepítve és aktiválva van.
A webkamera vagy a tömbmikrofon nem működik	• Győződjön meg arról, hogy a 2.0-ás USB-kábel az LCD-monitorhoz és a számítógéphez egyaránt szorosan csatlakoztatva van.• Győződjön meg arról, hogy Microsoft Windows® Vista / XP Service Pack 2 (3) operációs rendszert használ.

Támogatott üzemmódok

Felbontás Frissítési gyakoriság Vízszintes frekvencia
640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1366 x 768 (Primary)	60 Hz	5 .9 kHz

* Előfordulhat, hogy a táblázatban nem szereplő üzemmódok nem támogatottak. Az optimális felbontás érdekében javasoljuk a fenti táblázatban felsorolt üzemmódok használatát.
