用户手册 13VH192C ASUS

Web site www.asus.com.tw

Technical Support

Telephone [phone]

• 使用前請詳閱包裝內附的使用說明，並檢查產品各部分配件是否正常，以及電源線是否有任何破損，或是連接不正確的情形發生。如有任何破損情形，請儘速與您的授權經銷商聯絡。
• 液晶螢幕放置的位置請遠離灰塵過多、溫度過高、太陽直射的地方。並保持在乾燥的環境下使用，雨水、溼氣、液體等含有礦物質將會腐蝕電子線路。
• 請勿使用非本產品配備的任何變壓器，由於電路設計之不同，將有可能造成內部零件的損壞。此外，根據您所在地區使用電壓之不同，請使用正確電壓的插頭，若您不清楚所在地區的電壓為何，請洽詢您的經銷商或當地的電源廠商。
  為了確保您安全的使用本產品，請使用具備 UL 認證的個人電腦來連接本顯示器。
• 若您有任何關於產品的技術問題，請洽詢華碩授權合格的技術服務中心或經銷商。

產品簡介

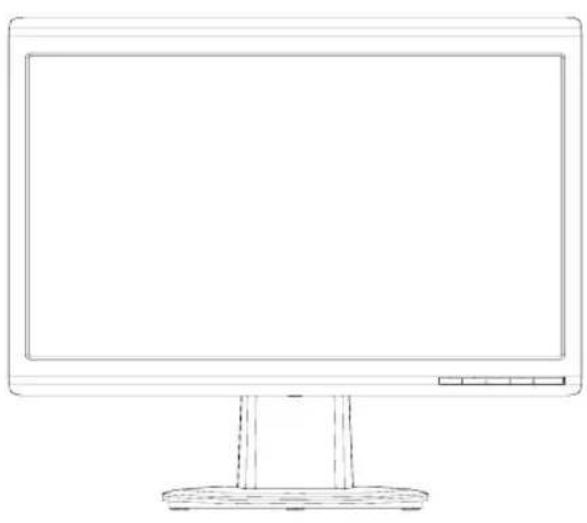

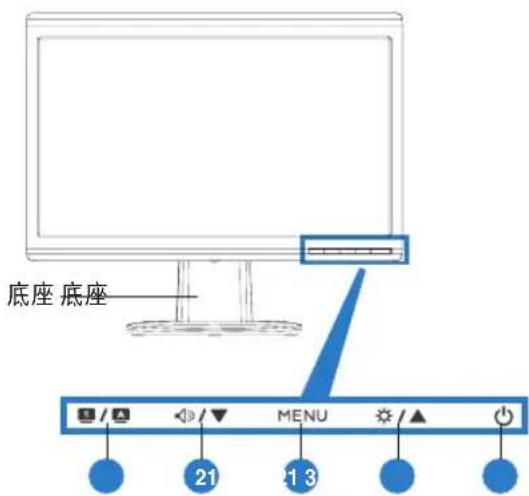

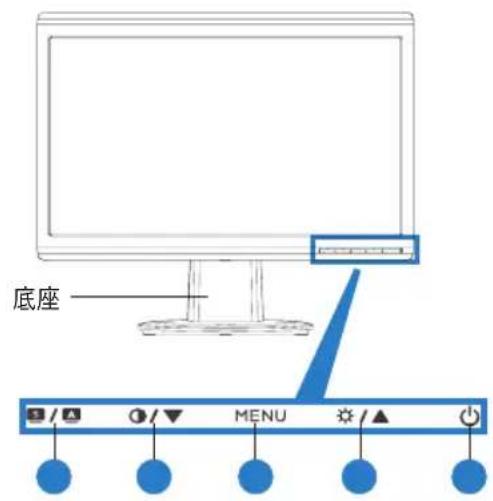

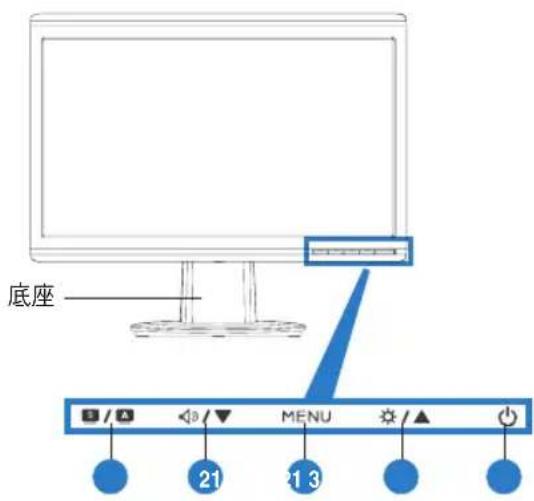

正面

底座 MENU 21 21 3

底座 MENU

1. SPLENDIDTM 切換鍵*/自動調整鍵**/離開選單

2. 音量調整/向下選擇鍵(有內建喇叭的機種)

3. 開啟 OSD 選單/進入鍵/確定鍵

4. 亮度調整/向上選擇鍵

5. 電源鍵

1. SPLENDIDTM 切換鍵*/自動調整鍵**/離開選單

2. 對比調整/向下選擇鍵(無內建喇叭的機種)

3. 開啟 OSD 選單/進入鍵/確定鍵

4. 亮度調整/向上選擇鍵

5. 電源鍵

* 提供 5 種情境模式供選擇。
** 持續按住此按鍵約 2-3 秒（僅限 VGA 輸入時使用），可自動調整至最適合的顯示狀態。

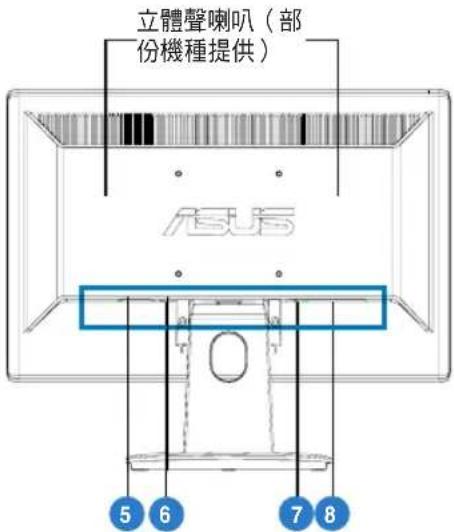

背面

1. 電源插孔
2. 音源輸入插孔（有內建喇叭的機種提供）
3. DVI 連接埠（部份機種提供）
4. VGA 連接埠

接線說明

1. 請如以下圖示所標示的相關位置，來連接顯示器的電源與訊號線：

1. 連接電源線

2. 連接音源線(有內建喇叭的機種提供)

3. DVI 訊號線(部份機種提供)

4. VGA 訊號線

• 連接電源線：請將電源線一端連接至顯示器上的 AC 電源（AC-IN）插孔，然後將另一端連接至家中的電源插座上。
• 連接 VGA/DVI 訊號線（部份機種提供）：

a. 首先將 VGA/DVI 訊號線連接至顯示器上的 VGA/DVI 埠。

b 再將訊號線的另一端，連接至電腦上面的 VGA/DVI 埠。

c. 然後將 VGA/DVI 接頭上的二顆螺絲鎖鎖緊。

- 連接音源線（部份內建喇叭的機種提供）：請將立體聲音源訊號線的一端連接至顯示器上音源輸入（Audio-in）的連接埠，然後另一端則連接至電腦上面的音源輸出（Audio-Out）埠。

當您同時連接 VGA（D-Sub）及 DVI 訊號線時，您可以利用 OSD 選單切換 VGA 或 DVI 訊號（部份機種提供）。

疑難排解

問題 解決方法
電源指示燈不亮	·觸碰一下 ⚪按鍵,確認是否已開啟電源。·檢查所有電源接頭,確認是否已連接好電源線。
電源指示燈亮橘色,且顯示器無法顯示	·檢查顯示器及電腦的電源是否已經開啟·檢查 VGA 和 DVI 訊號線,確認是否都已連接妥當。·檢查 VGA 和 DVI 訊號線接頭的針腳是否有損壞。·嘗試將電腦連接到其他顯示器,以確認電腦完全正常。
顯示畫面過亮或過暗 · 利用	OSD 選單調整對比及亮度。
顯示器畫面未置中或大小不適當	·按住 📄 撥鍵約 2 ~ 3 秒可自動調整顯示器畫面(僅限 VGA 輸入時提供)。·利用 OSD 選單調整影像的大小及垂直位置(僅限 VGA 輸入時提供)。
顯示器畫面出現陰影或波浪紋	·檢查 VGA 和 DVI 訊號線,確認是否都已連接妥當。·移開可能會造成電磁波干擾的電子裝置。
顯示器畫面顏色失真(白色不像白色)	·檢查 VGA 和 DVI 訊號線接頭的針腳是否有損壞,·利用 OSD 選單選擇“恢復出廠模式(All Reset)”,以進行重置動作。·利用 OSD 選單調整色溫或紅/綠/藍設定。
顯示器畫面模糊不清 · 按住	按键線 12~ 3 秒自動調整顯示器畫面(僅限 VGA 輸入時提供)。·利用 OSD 選單調整聚焦設定的相位和時脈(僅限 VGA 輸入時提供)。
沒有聲音或音量太小(僅適用於有內建喇叭的機種)	·檢查顯示器及電腦間的音源訊號線是否連接妥當。·調整電腦及顯示器的音量。·檢查電腦的音效卡驅動程式是否正常運作。
視訊攝影機沒有動作 · 請確	·請確認您已經將 USB 傳輸線連接至顯示器與電腦上面的 USB 埠。·請確認您所使用的作業系統為微軟 Windows® Vista / XP Service Pack 2 (3) 版本

支援顯示模式

解析度	更新率	水平頻率
640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1366 x 768 (Primary)	60 Hz	5 .9 kHz

為了達到最佳的顯示效果，建議您使用上方列表中的顯示模式，未列出的模式有可能並不支援。

ASUS

VH192 系列

液晶显示器

快速用户指南

• 使用前请详阅包装内附的使用说明，并检查产品各部分配件是否正常，以及电源适配器是否有任何破损，或是连接不正确的情形发生。如有任何破损情形，请尽速与您的授权经销商联系。
• 液品屏幕放置的位置请远离灰尘过多、温度过高、太阳直射的地方。并保持在干燥的环境下使用，雨水、湿气、液体等含有矿物质将会腐蚀电子线路。
• 请勿使用非本产品配备的任何变压器，由于电路设计之不同，将有可能造成内部零件的损坏。此外，根据您所在地区使用电压之不同，请使用正确电压的插头，若您不清楚所在地区的电压为何，请咨询您的经销商或当地的电源厂商。
• 为了确保您安全的使用本产品，请使用具备 UL 认证的个人电脑来连接本显示器。
• 若您有任何关于产品的技术问题，请咨询华硕授权合格的技术服务中心或经销商。

产品简介

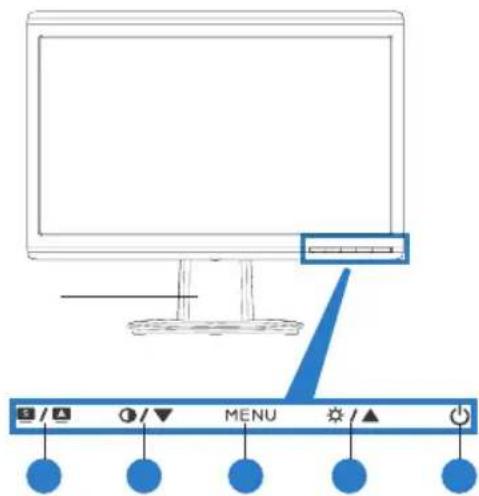

正面

底座底座 MENU 21 213

1. SPLENDIDTM 切换键*/自动调整键**/离开菜单

2. 音量调整/向下选择键(有内置音箱的机种)

3. 进入 OSD 菜单/进入键/确定键

4. 亮度调整/向上选择键

5. 电源键

1. SPLENDIDTM 切换键* / 自动调整键** / 离开菜单

2. 对比调整 / 向下选择键(无内置音箱的机种)

3. 进入 OSD 菜单 / 进入键 / 确定键

4. 亮度调整 / 向上选择键

5. 电源键

* 提供 5 种情境模式供选择。
** 持续按住此按键约 2-3 秒（只限 VGA 输入时使用），可自动调整至最适合的显示状态。

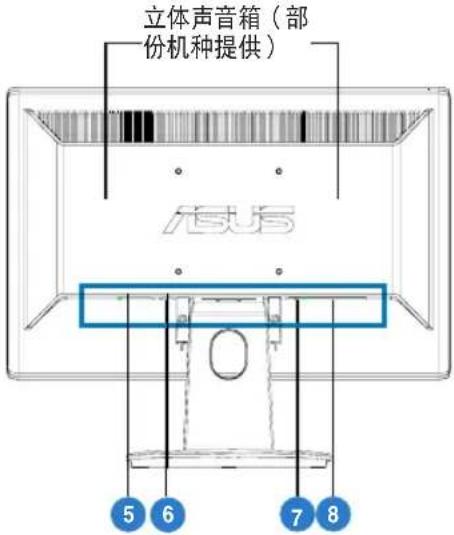

背面

5.电源插孔

6.音源输入插孔(有内置音箱的机种提供)

7.DVI连接接(部份机种提供)

8.VGA连接接口

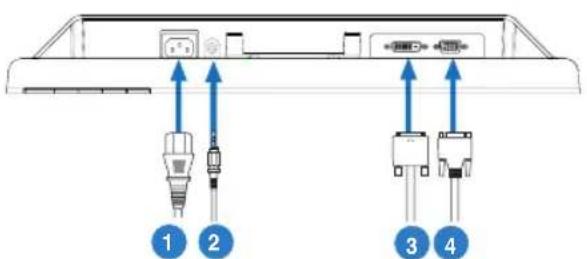

接线说明

1. 请如以下图标所标示的相关位置，来连接显示器的电源与信号线：

1.连接电源线

2.连接音源线(有内置音箱的机种提供)

3.DVI信号线(部份机种提供)

4.VGA信号线

- 连接电源：请将电源一端连接至显示器上的 AC 电源（AC-IN）插孔，然后将另一端连接至家中的电源插座上。

- 连接 VGA/DVI 信号线（部份机种提供）：

a. 首先将 VGA/DVI 信号线连接至显示器上的 VGA/DVI 端口。
b 再将信号线的另一端，连接至电脑上面的 VGA/DVI 端口。
c. 然后将 VGA/DVI 接口上的二颗螺丝锁锁紧。

- 连接音源线（部份机种提供）：请将立体声音源信号线的一端连接至显示器上音源输入（Audio-in）的连接端口，然后另一端则连接至电脑上面的音源输出（Audio-Out）端口。

当您同时连接 VGA（D-Sub）及 DVI 信号线时，您可以利用 OSD 菜单切换 VGA 或 DVI 信号（部份机种提供）。

疑难解决

问题 解决方法
电源指示灯不亮	·触碰一下按键,确认是否已开启电源。·检查所有电源接口,确认是否已连接好电源。
电源指示灯亮橘色,且显示器无法显示	·检查显示器及电脑的电源是否已经开启·检查 VGA 和 DVI 信号线,确认是否都已连接妥当。·检查 VGA 和 DVI 信号线接口的针脚是否有损坏。·尝试将电脑连接到其他显示器,以确认电脑完全正常。
显示画面过亮或过暗·利用	OSD 菜单调整对比及亮度。
显示器画面未置中或大小不适当	·按住按键约2~3秒可自动调整显示器画面(只限 VGA 输入时提供)。·利用 OSD 菜单调整图像的大小及垂直位置(只限 VGA 输入时提供)。
显示器画面出现阴影或波浪纹	·检查 VGA 和 DVI 信号线,确认是否都已连接妥当。·移开可能会造成电磁波干扰的电子设备。
显示器画面颜色失真(白色不像白色)	·检查 VGA 和 DVI 信号线接口的针脚是否有损坏,·利用 OSD 菜单选择“回复出厂模式(All Reset)”,以进行重置动作。·利用 OSD 菜单调整色温或红/绿/蓝设置。
显示器画面模糊不清·按住	按键约32~3秒自动调整显示器画面(只限 VGA 输入时提供)。·利用 OSD 菜单调整聚焦设置的相位和时序(只限 VGA 输入时提供)。
没有声音或音量太小(只适用于有内置音箱的机种)	·检查显示器及电脑间的音源信号线是否连接妥当。·调整电脑及显示器的音量。·检查电脑的声卡驱动程序是否正常运行。
视频摄像头没有动作摄像头没有动作没有动作·请确认您已经将 USB 传输线连接至显示器USB 端口。·请确认您所使用的操作系统为微软 Windows® Vista / XP Service Pack 2 (3) 版本

支持显示模式

分辨率	刷新率	水平频率
640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1366 x 768 (Primary)	60 Hz	5 .9 kHz

为了达到最佳的显示效果，推荐您使用上方列表中的显示模式，未列出的模式有可能并不支持。

ASUS

VH 192 シリーズ

液晶ディスプレイ

クイックスタートガイド
