13VH192C - Monitor ASUS - Manual de uso y guía de instrucciones gratis

Marca	ASUS
Modelo	13VH192C
Tipo de producto	Monitor LCD
Tamaño de pantalla	18,5 pulgadas (46,99 cm)
Resolución nativa	1366 x 768 píxeles
Tasa de refresco	60 Hz
Conectores de entrada	VGA, DVI (según modelo)
Entrada de audio	Sí (en modelos con altavoces)
Altavoces integrados	Sí (según modelo)
Tecnología de visualización	LCD
Funciones especiales	Tecnología SPLENDID™ (5 modos de vídeo), ajuste automático
Alimentación	110-240 V CA, 50/60 Hz
Consumo de energía	Aproximadamente 20 W
Dimensiones (con soporte)	Aproximadamente 44 x 34 x 18 cm
Peso	Aproximadamente 3,5 kg
Ángulo de visión	170° horizontal / 160° vertical
Brillo	250 cd/m²
Contraste	1000:1
Tiempo de respuesta	5 ms
Seguridad	Uso con ordenadores certificados UL, toma compatible
Limpieza	Paño suave y seco, evitar productos químicos
Piezas de repuesto	Cables incluidos (alimentación, VGA, audio)
Reparabilidad	Contactar a un técnico calificado

Preguntas frecuentes - 13VH192C ASUS

¿Cómo encender el monitor ASUS 13VH192C?

Presione el botón de encendido ubicado en la parte frontal del monitor. Verifique que el cable de alimentación esté bien conectado al monitor y a una toma de corriente.

¿Qué hacer si la pantalla permanece en negro?

Asegúrese de que el monitor y el ordenador estén encendidos. Verifique la conexión del cable de señal (VGA o DVI). Si el indicador de encendido es ámbar, el monitor está en modo de espera. Intente presionar una tecla del teclado o mover el ratón.

¿Cómo ajustar la imagen automáticamente?

Presione el botón de ajuste automático (generalmente el botón SPLENDID™) durante 2-3 segundos. Esto funciona solo para entrada VGA.

¿Cómo ajustar el brillo y el contraste?

Utilice el menú OSD (On-Screen Display) presionando el botón MENÚ. Navegue hasta los ajustes de brillo y contraste, luego ajústelos según sus preferencias.

La imagen está distorsionada o mal centrada, ¿qué hacer?

Para una entrada VGA, presione el botón de ajuste automático durante 2-3 segundos. De lo contrario, ajuste la posición horizontal o vertical a través del menú OSD.

¿Cómo conectar el monitor a un PC?

Conecte el cable VGA o DVI entre el monitor y el ordenador. Enchufe el cable de alimentación. Encienda ambos dispositivos. Para el sonido, use el cable de audio si su modelo tiene altavoces.

El sonido no funciona, ¿qué hacer?

Verifique que el cable de audio esté correctamente conectado al monitor y al PC. Ajuste el volumen del PC y del monitor. Asegúrese de que los controladores de audio del PC estén instalados.

¿Qué modos de vídeo están disponibles?

La tecnología SPLENDID™ ofrece 5 modos de vídeo: Estándar, Teatro, Juego, Paisaje y Noche. Puede seleccionarlos mediante el botón SPLENDID™.

¿Cómo restablecer los ajustes de pantalla?

Acceda al menú OSD y seleccione la opción 'Restablecer' o 'Reset'. Confirme para restaurar los ajustes por defecto.

¿Qué hacer si los colores son anormales?

Inspeccione el cable de señal en busca de pines doblados. Realice un restablecimiento a través del OSD. Ajuste los ajustes de color o seleccione una temperatura de color en el menú OSD.

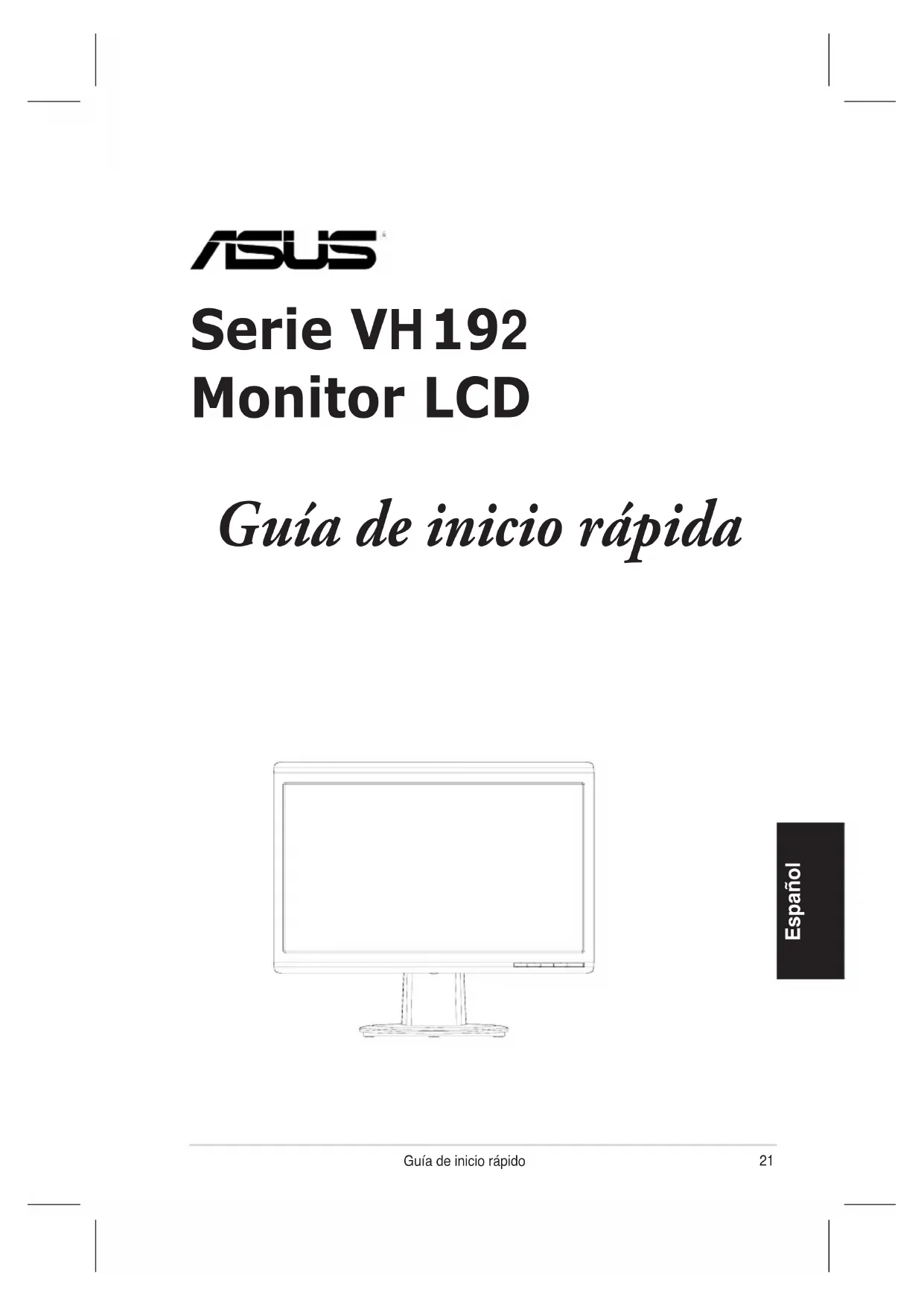

MANUAL DE USUARIO 13VH192C ASUS

Guía de inicio rápida

Precauciones de Seguridad

• Lea atentamente toda la documentación incluida antes de realizar ajustes en el monitor.
• Para prevenir riesgos de fuego y/o eléctricos, nunca exponga el monitor a lluvia o humedad.
• El monitor debe ser operado sólo desde el tipo de fuente de energía indicado en la etiqueta. Si no esta seguro del tipo de energía que será usada con su equipo, consulte con su punto de venta o empresa suministradora de energía en su localidad.
• Utilice enchufes con toma de tierra que se adapten a su estándar local.
• Para asegurar una operación satisfactoria, utilice el monitor sólo con PCs listados en UL (agencia americana independiente para la seguridad de productos) con receptáculos configurados apropiadamente con un voltaje marcado de entre 100-240V de corriente alterna (AC).
• Si encuentra problemas técnicos con el monitor, contacte un servicio técnico cualificado o con su punto de venta

Presentación del monitor

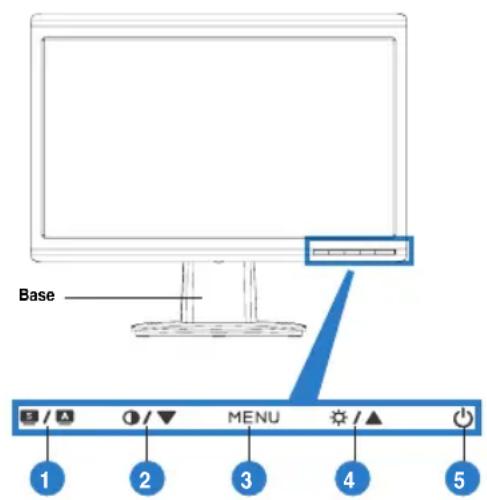

Vista frontal

1. Botón SPLENDID. ^TM */Ajuste automático**/Salir del MENÚ

2. Tecla de acceso directo de volumen/Botón Reducir (para modelos con altavoces)

3. Botón MENÚ/Aceptar/Selección

4. Tecla de acceso directo de brillo/Botón Aumentar

5. Botón de encendido

1. Botón SPLENDID. ^TM */Ajuste automático**/Salir del MENÚ

2. Tecla de acceso directo de contraste/Botón Reducir (para modelos sin altavoces)

3. Botón MENÚ/Aceptar/Selección

4. Tecla de acceso directo de brillo/Botón Aumentar

5. Botón de encendido

* Tecla de acceso directo para selección de 5 modos preestablecidos de vídeo.

** Ajusta la imagen automáticamente presionando el botón durante 2-3 segundos.

Vista posterior

1. Puerto Entrada de CA
2. Puerto de entrada de audio (para modelos con altavoces)
3. Puerto DVI (para algunos modelos)
4. Puerto VGA

Conectar los cables

Conecte los cables como se indica:

1. Cable de alimentación
2. Cable de entrada de audio modelos con altavoces)
   (para Cable de en
3. Cable de señal DVI (para algunos(para algunos modelos)
4. Cable de señal VGA

- Para conectar el cable de alimentación: conecte un extremo del cable de alimentación de forma segura al puerto de entrada de CA del monitor y el otro extremo a una toma de corriente eléctrica.

- Para conectar el cable VGA/DVI:

a. Enchufe el conector VGA/DVI al puerto VGA/DVI del monitor LCD.
b. Conecte el otro extremo del cable VGA/ DVI al puerto VGA/DVI del equipo.
c. Apriete los dos tornillos para asegurar el conector VGA/DVI.

- Para conectar el cable de audio (para modelos con altavoces): conecte un extremo del cable de audio al puerto de entrada de audio del monitor y el otro extremo al puerto de salida de audio del equipo.

Cuando los cables VGA y DVI estén conectados, podrá elegir el modo VGA o DVI en el elemento Seleccionar entrada de las funciones OSD (para algunos modelos).

Solucionar problemas (preguntas más frecuentes)

Problema Solución Posible
El LED de encendido no funciona	Presione el botón presione el botón para comprobar si el monitor se encuentra ENCENDIDO.Compruebe que el cable de alimentación esta conectado apropiadamente al monitor y a una toma de corriente.están
El LED de encendido en ámbar y no hay imagen en pantalla	Compruebe si el monitor y el PC encendidos.Asegúrese de que el cable de señal esta conectado correctamente al monitor y al PC.Inspeccione el cable de señal y asegúrese de que no hay pines doblados.Conecte el PC a otro monitor disponible para comprobar si el PC funciona correctamente.
La imagen en pantalla muy clara y oscuraAjuste el contraste y brillo a través del menú en pantalla.
La imagen en pantalla no bien centrada o de tamaño apropiado	Presione el botón Burarte 2-3 segundos para ajustar automáticamente la imagen (solamente para la entrada VGA).Ajuste la posición-H y/o posición-V a través del menú en pantalla (solamente para la entrada VGA).
La imagen en pantalla salta o el patrón de onda está presente el la imagen	Asegúrese de que el cable de señal está conectado correctamente al monitor y al PC.Mueva dispositivos eléctricos que podrían causar interferencias eléctricas.
La imagen en pantalla tiene defectos de color (el blanco no aparece blanco)	Inspeccione el cable de señal para asegurarse de que ninguno de los pines haya sido doblado.Ejecute la acción Restablecer todo mediante el menú OSD.Ajuste los niveles de color R/G/B o seleccione una temperatura de color a través del menú en pantalla.
La imagen en pantalla es borrosa o poco clara	Presione el botón Burarte 2-3 segundos para ajustar automáticamente la imagen (solamente para la entrada VGA).Ajuste los niveles de fase y frecuencia a través del menú en pantalla (solamente para la entrada VGA).
No hay sonido o el nivel de sonido es bajo (para(para modelos con altavoces)	Asegúrese de que el cable de sonido está conectado correctamente al monitor y al PC.Ajuste los niveles de volumen en el monitor y en el PC.Asegúrese de que la tarjeta de sonido del PC ha sido instalada y activada correctamente.
La cámara Web o los micrófonos no funcionan	Asegúrese de que el cable USB 2.0 está conectado de forma segura tanto al monitor LCD como a su PC.Asegúrese de que usa el sistema operativo Microsoft® Windows® Vista o XP Service Pack 2 (3).

Modos de Operación Soportados

Resolución Tasa de actualización Frecuencia Horizontal
640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1366 x 768 (Primary)	60 Hz	5 .9 kHz

* Modos no listados en esta tabla podrían no ser soportados. Para una resolución óptima, recomendamos seleccionar uno de los modos listados en esta tabla.

ASUS

Guia de consulta rápida

Modos de funcionamento suportados

Resolução Taxa de actualização Frequência horizontal
640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1366 x 768 (Primary)	60 Hz	5 .9 kHz
