13VH192C - Monitor ASUS - Tasuta kasutusjuhend

Bränd	ASUS
Mudel	13VH192C
Toote tüüp	LCD monitor
Ekraani suurus	18,5 tolli (46,99 cm)
Eraldusvõime	1366 x 768 pikslit
Värskendussagedus	60 Hz
Sisendühendused	VGA, DVI (mudeli valikul)
Helisisend	Jah (kõlaritega mudelitel)
Sisseehitatud kõlarid	Jah (mudeli valikul)
Kuva tehnoloogia	LCD
Eriomadused	SPLENDID™ tehnoloogia (5 videorežiimi), automaatne reguleerimine
Toide	110-240 V vahelduvvool, 50/60 Hz
Elektritarbimine	Umbes 20 W
Mõõtmed (koos jalaga)	Umbes 44 x 34 x 18 cm
Kaal	Umbes 3,5 kg
Vaatenurk	170° horisontaalne / 160° vertikaalne
Heledus	250 cd/m²
Kontrast	1000:1
Reageerimisaeg	5 ms
Ohutus	Kasutamine UL-sertifitseeritud arvutitega, sobiv pistik
Puhastamine	Pehme ja kuiv lapp, vältida kemikaale
Varuosad	Kaablid kaasas (toide, VGA, heli)
Parandatavus	Võtke ühendust kvalifitseeritud tehnikuga

Korduma kippuvad küsimused - 13VH192C ASUS

Kuidas sisse lülitada ASUS 13VH192C monitor?

Vajutage monitori esiküljel asuvat toitenuppu. Veenduge, et toitejuhe on monitori ja pistikupessa korralikult ühendatud.

Mida teha, kui ekraan jääb mustaks?

Veenduge, et monitor ja arvuti on sisse lülitatud. Kontrollige signaalikaabli (VGA või DVI) ühendust. Kui toiteindikaator on merevaigukollane, on monitor ooterežiimis. Proovige vajutada klaviatuuri klahvi või liigutada hiirt.

Kuidas pilti automaatselt reguleerida?

Vajutage automaatse reguleerimise nuppu (tavaliselt SPLENDID™ nupp) 2-3 sekundit. See toimib ainult VGA-sisendi korral.

Kuidas reguleerida heledust ja kontrasti?

Kasutage OSD (On-Screen Display) menüüd, vajutades MENU nuppu. Liikuge heleduse ja kontrasti säteteni ning kohandage vastavalt oma eelistustele.

Pilt on moonutatud või valesti tsentreeritud, mida teha?

VGA-sisendi korral vajutage automaatse reguleerimise nuppu 2-3 sekundit. Vastasel juhul reguleerige horisontaal- või vertikaalsuunda OSD menüü kaudu.

Kuidas ühendada monitor arvutiga?

Ühendage VGA või DVI kaabel monitori ja arvuti vahele. Ühendage toitejuhe. Lülitage mõlemad seadmed sisse. Heli jaoks kasutage helikaablit, kui teie mudelil on kõlarid.

Heli ei tööta, mida teha?

Kontrollige, et helikaabel on monitori ja arvutiga korralikult ühendatud. Reguleerige arvuti ja monitori helitugevust. Veenduge, et arvuti helidraiverid on installitud.

Millised videorežiimid on saadaval?

SPLENDID™ tehnoloogia pakub 5 videorežiimi: Standardne, Teater, Mäng, Maastik ja Öö. Saate neid valida SPLENDID™ nupu kaudu.

Kuidas lähtestada kuvaseadeid?

Avage OSD menüü ja valige suvand 'Lähtesta' või 'Reset'. Kinnitage, et taastada tehasesätted.

Mida teha, kui värvid on ebanormaalsed?

Kontrollige signaalikaablit painutatud tihvtide suhtes. Tehke OSD kaudu lähtestamine. Reguleerige värvisätteid või valige OSD menüüs värvitemperatuur.

KASUTUSJUHEND 13VH192C ASUS

• Enne monitori paigaldamist lugege hoolikalt kõiki seadmega kaasnenud dokumente.
• Tuleohu või elektrilöögi vältimiseks ärge jätke monitori kunagi vihma kätte ega niiskesse keskkonda.
• Monitori tuleb kasutada toitepingel, millele on viidatud toiteallika andmesildil. Kui te ei te kindlalt, milline on toitepinge vooluvõrgus, võtke ühendust edasimüüjaga või kohaliku elektrifirmaga.
• Kasutage nõuetekohast toitepistikut, mis vastab kohalikele elektritarbimise nõuetele.
• Seadme toimivuse tagamiseks kasutage monitori ainult koos UL nõuetele vastavate arvutitega, millel on erikonfiguratsiooniga pistik töötamiseks vahelduvvoolupingel 100-240V AV.
• Kui monitori kasutamisel esineb tehnilist laadi probleeme, siis võtke ühendust kvalifitseeritud hooldustehnikuga või jaemüüjaga.

Monitori tutvustus

Eestvaade

1. SPLENDID™* / Automaatne häälestus** / MENÜÜ Exit nupp
2. Helitugevuse suurendamise/vähendamise kiirklahv (kõlaritega mudelite jaoks)
3. MENÜÜ - / Enter - / Valiku nupp
4. Ereduse suurendamise/vähendamise kiirklahy

5. Toitenupp

6. SPLENDID™* / Automaatne häälestus** / MENÜÜ Exit nupp

7. Kontrastsuse reguleerimise kiirklahv / vähendamise kiirklahv (kõlaritega mudelite jaoks
8. MENÜÜ - / Enter - / Valiku nupp
9. Ereduse suurendamise/vähendamise kiirklahv
10. Toitenupp

Tagantvaade

1. AC-in pesa
2. Audio-in pesa (kõlaritega mudelite jaoks)
3. DVI pesa (mõnede mudelite jaoks)
4. VGA port

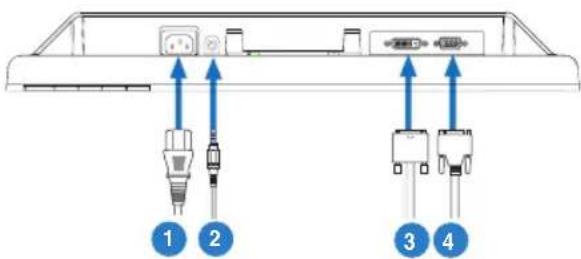

Kaablite ühendamine

Ühendage kaablid allpool näidatud viisil:

1. Toitejuhe
2. Audio-in kaabel (kõlaritega mudelite jaoks)
3. DVI kaabel (mõnede mudelite jaoks)
4. VGA signaal

- Toitekaabli ühendamiseks: ühendage toitekaabli üks ots kindlalt monitori vahelduvvoolu sisendpesasse ja teine ots toitepistikupesasse.

• VGA/DVI kaabli ühendamiseks:

a. Ühendage VGA/DVI pistik LCD monitori VGA/DVI pesasse.
b. Ühendage VGA/DVI kaabli teine ots arvuti VGA/DVI pesasse.
c. Pingutage kaks kruvi, et kinnitada VGA/DVI pistik.

- Audiokaabli ühendamiseks (kõlaritega mudelite jaoks): ühendage audiokaabli üks ots monitori audio-in pesasse ja teine ots arvuti audio-out pesasse.

Kui ühendatud on nii VGA kui ka DVI kaablid, siis saate valida OSD menüüst sisendi VGA või DVI režiimi jaoks (teatud mudelitel).

Törkeotsing (KKK)

Probleem Võimalik lahendus
Toite LED indikaator ei ole SEES	Vajutage nuppu , kontrollimaks kas monitor on režiimis SEES.Veenduge, et toitekaabel on monitoriga ja pistikupesaga korralikult ühendatud.
Toite LED indikaator helendab merevaigukollaselt ja ekraanil pole kujutist.	Kontrollige, kas monitor ja arvuti on režiimis SEES.Veenduge, et signaalikaabel on monitoriga ja arvutiga korralikult ühendatud.Kontrollige signaalikaablit ja veenduge, et selle kontaktid ei ole muljutud.Ühendage arvuti teise kättesaadava monitoriga, et teha kindlaks, kas arvuti töötab korralikult.
Ekraanikujutis on liiga hele või liiga tume	Reguleerige kontrastsuse ja heleduse sätteid OSD menüüs.
Ekraanikujutis ei ole korralikult tsentreeritud	Vajutage nuppu / 2-3 sekundit, et kujutist automaatselt häälestada (ainult VGA sisendiga mudelitel).Reguleerige sätet Horisontaalne asend või Vertikaalne asend OSD menüüs (ainult VGA sisend).
Ekraanikujutis hüpleb või sellel tekib laineline muster	Veenduge, et signaalikaabel on korralikult monitoriga ja arvutiga ühendatud.Eemaldage elektriseadmed, mis võivad tekitada häireid.
Ekraanikujutisel on värvidefektid (valge ei paista valgena)	Kontrollige signaalikaablit ja veenduge, et selle kontaktid ei ole muljutud.Käivitage lähtestamine OSD menüüst.Reguleerige R/G/B värvisätteid või valige värvitemperatuur OSD menüüst.
Ekraanikujutis on hägune või udune	Vajutage nuppu / 2-3 sekundit, et kujutist automaatselt häälestada (ainult VGA sisend).Reguleerige faasi ja taktsageduse sätteid OSD menüüs (ainult VGA sisend).
Heli puudub või helitugevus on madal (kõlaritega mudelid)	Veenduge, et audiokaabel on korralikult monitoriga ja arvutiga ühendatud.Reguleerige nii monitori kui ka arvuti helitugevuse sätteid.Veenduge, et arvuti helikaardi draiver on õigesti installitud ja aktiveeritud.
Veebikaamera ei tööta • Veenduge, et USB kaabel on korralikult ühendatud nii LCD monitoriga kui ka arvutiga.Veenduge, et kasutate operatsioonisüsteemi Microsoft® Windows® Vista/XP hoolduspaketiga 2 (3).

Toetatud töörežiimid

Eraldusvõime Värskendussagedus Horisontaalsagedus

640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1366 x 768 (Primary)	60 Hz	5 .9 kHz

* Võimalik, et ei toetata tooteid, mida ülaltoodud tabelis ei ole nimetatud. Optimaalse eraldusvõime tagamiseks on soovitatav valida režiim, mis on nimetatud ülaltoodud tabelis.
