PL-AC56 Kit - Powerline adapter ASUS - Tasuta kasutusjuhend

Toote tüüp	PLC adapteri komplekt (toiteliini side)
Bränd	Asus
Mudel	PL-AC56 Kit
PLC standard	HomePlug AV2
Maksimaalne kiirus	1200 Mbps
Võrguliides	2 ports Ethernet RJ-45 10/100/1000 Mbps
Sisseehitatud pistikupesa	Jah, häirete filtriga
Sisseehitatud Wi-Fi	Ei, ainult juhtmega mudel
Mõõtmed (üksus)	108 x 66 x 45 mm
Kaal (üksus)	210 g
Toide	100-240 V AC, 50/60 Hz
Elektritarbimine	Max 8 W töös, <0,5 W ooterežiimis
Kasutustemperatuur	0 °C kuni 40 °C
Niiskus	20% kuni 80% RH (ilma kondensatsioonita)
Sidumisnupp	Jah, PLC võrgu turvamiseks
Turvalisus	AES 128-bitine krüpteering
Hooldus	Puhastage kuiva ja pehme lapiga. Ärge kasutage kemikaale.
Ühilduvus	Windows, Mac OS, Linux (brauseri kaudu seadistamiseks)
Komplekti sisu	2 PLC adapterit, 2 Ethernet RJ-45 kaablit, kiirjuhend, utiliitide CD
Garantii	2 aastat (olenevalt riigist)

Korduma kippuvad küsimused - PL-AC56 Kit ASUS

Kuidas paigaldada Asus PL-AC56 PLC komplekti?

Ühendage üks adapter ruuteri lähedale ja ühendage see Ethernet-kaabliga. Ühendage teine adapter seadme (TV, konsool jne) lähedal asuvasse pistikupessa. Vajutage mõlema adapteri Pair nuppu 2 sekundit, et need siduda.

Mis on PL-AC56 maksimaalne kiirus?

Teoreetiline maksimaalne kiirus on 1200 Mbps HomePlug AV2 standardi järgi. Praktikas sõltub tegelik kiirus teie kodu elektrijuhtmestiku kvaliteedist.

Kas ma saan kasutada PL-AC56 teiste PLC adapterite kaubamärkidega?

Jah, see ühildub kõigi HomePlug AV2 või AV standardit järgivate adapteritega. Kiirus võib piirduda madalama standardiga.

Kuidas oma PLC võrku turvata?

Vajutage mõlema adapteri Pair nuppu, et luua privaatne võrk. AES 128-bitine krüpteering aktiveeritakse automaatselt.

Kas adapterit saab ühendada pikendusjuhtmega?

Adapter on soovitatav ühendada otse seinakontakti. Pikendusjuhe võib filtreerimise tõttu jõudlust vähendada.

Kuidas PL-AC56 adapterit lähtestada?

Sisestage kirjaklamber adapteri tagaküljel olevasse Reset-auku 10 sekundiks, kuni tuled hakkavad vilkuma.

Mida teha, kui tuled ei sütti?

Kontrollige, kas pistikupesa töötab. Proovige teist pistikupesa. Kui probleem püsib, võtke ühendust Asus toega.

Kas PL-AC56 tarbib palju elektrit?

Ei, selle tarbimine on umbes 8 W töös ja vähem kui 0,5 W ooterežiimis, mis on väga säästlik.

Kas ma saan PL-AC56 kasutada fiiberühendusega?

Jah, see ühildub igat tüüpi Internetiühendusega (ADSL, kaabel, fiiber) ruuteri kaudu, mis on adapteriga ühendatud.

Kuidas teada saada adapteri püsivara versiooni?

Logige sisse veebiliidesesse adapteri IP-aadressi kaudu (vaikimisi 192.168.1.1). Versiooni number kuvatakse jaotises Administration.

KASUTUSJUHEND PL-AC56 Kit ASUS

MÄRKUS. Kui mõni artiklitest on kahjustatud või puudub, siis võtke ühendust jaemüüjaga.

Kiire ülevaade

PL-AC56 Wireless-AC1200 Wi-Fi PowerLine

PL-E56P Homeplug AV 1200Mbps PowerLine adapter

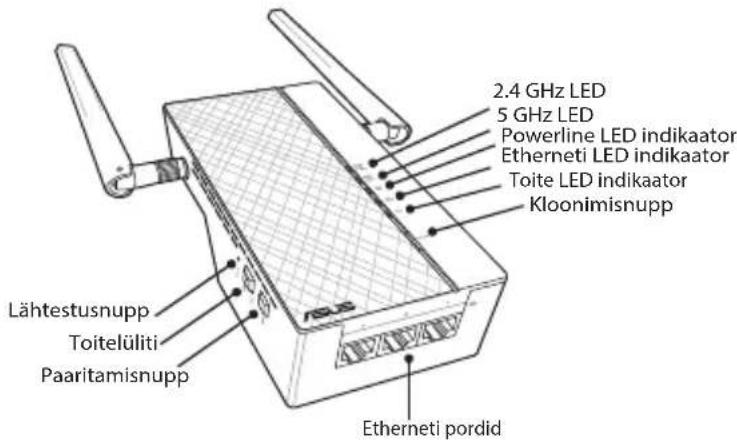

LED indikaatorid ja nupud

LED indikaator OLEK KIRJELDUS
	2.4G /5G Wi-Fi	Vilgub kiirelt PL-AC56 kloonib ülem-AP parooli ja SSID-i.
		Vilgub iga sekundi järel	PL-AC56 lähtestatakse tehase vaikesätetele.
	Kõrgsagedus-side	Sees Seade on ühendatud ühe või mit-me kõrgsagedussideseadmega
		Väljas Seade ei ole ühendatud ühegi kõrgsagedussideseadmega.
		Vilkuv Energiasäästu režiimis vilgub kõrgsagedusside LED indikaator iga 15 sekundi järel.
	Ethernet	Sees/väljas Seade	on ühendatud või ei ole ühendatud Etherneti pordiga.
		Vilkuv Kõrgsaged	usside adapter edastab andmeid Etherneti pordi kaudu.
	Toide	Sees/väljas Teie seade on sees/väljas Sisselülitamisel muutub toite LED indikaator punasest roheliseks ligikaudu ühe minuti jooksul, mis tähendab, et seade on kasutami-seks valmis.
		Vilkuv Vilgub iga sekundi järel: Paarita-mine on pooleli.

NUPP KIRJELDUS

Kloon Vajutage ja	hoidke nuppu ligikaudu üks sekund, et alusta-da ülem-AP parooli ja SSID-i kloonimist.
Paaritamine Vajutage ja hoidke nuppu ligikaudu üks sekund, et alusta-da paaritamistoimingut.
Lähtesta Vajutage ja hoidke nuppu ligikaudu viis sekundit, et taasta-da seadme tehasesätted.

PL-AC56 komplekti häälestamine

1. Kasutage komplekti kuuluvat Etherneti - //võrgukaablit, et ühendada seade PL-E56P võrgu ruuteri või kommutaatoriga. Ühendage PL-E56P seinakontakti.
2. Ühendage PL-AC56 seinakontakti, mis jääb samasse ahelasse. Oodake, kuni toite LED indikaator muutub roheliseks, mis tähendab, et PL-AC56 on taaskäivitumise löpetanud.
3. Oodake, kuni körgsagedusside LED indikaator muutub roheliseks, mis tähendab, et seade PL-AC56 on edukalt ühendatud seadmega PL-E56P körgsagedusside kaudu.
4. Ühendage oma seade traadiga või traadita ühenduse kaudu seadmega PL-AC56.
5. Wi-Fi parooli ja SSID-i leiate Wi-Fi andmete kleebiselt seadmel PL-AC56.

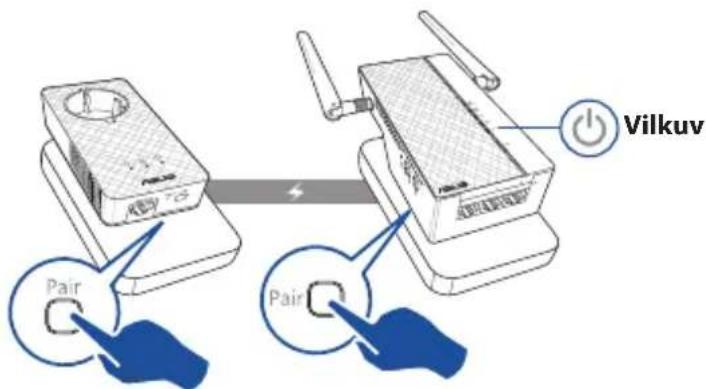

Turvaline paaritamine

Turvalise körgsagedussidevörgu loomine

1. Vajutage uuesti paari-tamis-/lähtestusnuppu seadmel PL-E56P.

2. Vajutage paaritamisnuppu seadmel PL-AC56. Oodake, kuni körgsagedusside LED indikaator süttib, mis näitab, et turvaline körgsagedussidevörk on loodud.

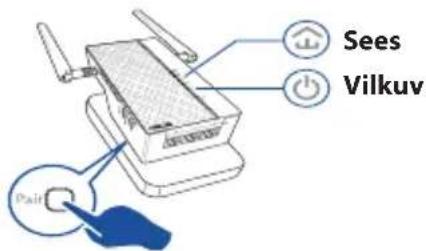

Ühendumine turvalise körgsagedussidevörguga

1. Vajutage paaritamisnuppu körgsagedussideseadmel körgsagedussidevõrgus.

1. Vajutage paaritamisnuppu teisel ekstendril või adapteril. Oodake, kuni LED indikaator süttib, mis tähendab, et paaritamine önnestus.

Seadme PL-AC56 traadita sätete konfigureerimine

Saate konfigureerida seadme PL-AC56 traadita sätteid seadme funktsiooni Wi-Fi Clone abil või seadme veebiliidese kaudu.

Konfigureerimine funktsiooni Wi-Fi Clone abil

Kasutage oma ruuteri traadita võrgu nime ja parooli, et konfigureerida seadme PL-AC56 sätteid.

1. Paigutage PL-AC56 oma ruuteri kõrvale ja lülitage mölemad seadmed sisse.

2. Vajutage kloonimisnuppu seadmel PL-AC56.

3. Vajutage WPS-nuppu ruuteril.

1. Seadmel PL-AC56 ja ruuteril on nüüd sama traadita võrgu nimi ja parool.

MÄRKUS. Kui funktsiooni Wi-Fi Clone kasutamine önnestub, paigutage seade PL-AC56 eelistatud asukohta. Kui selle funktsiooni kasutamine ebaönnestub, järgige jaotises Konfigureerimine veebiliidese kaudu toodud samme.

Konfigureerimine veebiliidese kaudu

1. Häälestage seade PL-AC56 traadiga või traadita ühenduse kaudu. Üksikasjalik teave on toodud jaotises Seadme PL-AC56 häälestamine.

1. Minge aadressil http://ap.asus.com
2. Nii kasutajanimeks kui ka parooliks on admin.

1. Valige suvandid Traadita > Üldine ning seadke SSID (võrgu nimi) ja parool.
2. Kui olete löpetanud, klöpsake käsku Apply (Rakenda).

Korduma kippuvad küsimused (KKK)

K3: Kuidas seadet PL-AC56 lähtestada?

Kui seade PL-AC56 on sisse lülitatud, kasutage nööpnõela, et vajutada ja hoida lähtestamisnuppu, kuni Wi-Fi LED indikaator hakkab vilkuma. Kui toite LED indikaator muutub roheliseks ja Wi-Fi LED indikaator on sees, on lähtestamine löpule viidud.

K2: Minu seade ei ühendu Internetti.

• Kontrollige Interneti-ühendust.
- Veenduge, et körgsagedusside LED indikaatorid süttivad köigil körgsagedussideseadmetel vörgus. Vastasel juhul proovige seadmed uuesti paaritada.
• Veenduge, et köik teie seadmed on samas vörgus.
- Veenduge, et köik ekstendrid ja adapterid on samas vooluahelas.

K3: Minu edukalt paaritatud seade PL-AC56 ei tööta pärast seda, kui paigutasin selle uude asukohta.

• Proovige ekstender uuesti adapteriga paaritada. Üksikasjalik teave selle kohta on toodud jaotises Seadmete paaritamine paaritamisnupu abil.
- Kontrollige võimalikke häireallikate (nagu õhukonditsioneerid, pesumasinad ja muud elektriseadmed) olemasolu ekstendrite või adapterite läheduses.
• Veenduge, et köik teie seadmed on samas vörgus.
- Veenduge, et köik ekstendrid ja adapterid on samas vooluahelas.

Contenu de la boîte

Lihtsustatud ELi vastavusdeklaratsioon

Käesolevaga kinnitab ASUSTek Computer Inc., et see seade on vastavuses direktiivi 2014/53/EL oluliste nõuete ja teiste asjakohaste sätetega. ELi vastavusdeklaratsiooni täielik tekst on saadaval aadressil https://www.asus.com/Networking/PL-AC56-Kit/HelpDesk_Declaration/.

Vastavuse kinnitus ökodisaini direktiivile 2009/125/EÜ

Ökodisaini erinõuetele vastavust testiti kooskõlas määruste (EÜ) nr 1275/2008 ja (EÜ) nr 801/2013 nõuetega. Kui seade on võrku ühendatud ooterežiimis, on selle I/O ja võrguliides unerežiimis ning seetõttu on võimalik, et seade ei toimi nõuetekohaselt. Seadme äratamiseks vajutage Wi-Fi on/off-nuppu, lähtestusnuppu või WPS nuppu.

Käesolev seade vastab kontrollimata keskkonnale sätestatud ELi kiirgusnormidele. Antud seadme paigaldamisel ja kasutamisel tuleb arvestada, et see peab jääma radiaatorist ja teie kehast vähemalt 20 cm kaugusele.

Kõik töörežiimid:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n(HT20), 802.11n(HT40), 802.11ac(VHT80)

Teave sageduse, režiimi ja maksimaalse edastatava võimsuse kohta ELis on esitatud allpool:

2412-2472MHz (802.11g 6 Mbps): 19.32 dBm

5180-5240MHz (802.11ac VHT80 MCS0): 22.49 dBm

• Seda seadet võib kasutada ümbritseva keskkonna temperatuuril 0 °C (32 °F) kuni 40 °C (104 °F).
• Vaadake seadme põhjal asuvat silti ja veenduge, et teie toiteadapter vastab toitepingele.
• ÄRGE asetage ebaühtlasele või ebastabiilsele pinnale. Kui aku ümbris on kahjustada saanud, pöörduge teenindusse.
• ÄRGE pange või laske kukkuda mingeid esemeid seadme peale ja ärge torgake midagi seadme sisse.
• ÄRGE kasutage seadet vihma käes ega vedelike ja niiskuse lähedal. ÄRGE kasutage modemit äikese ajal.
• ÄRGE katke kinni seadme öhutusavasid, et vältida selle ülekuumenemist.
• ÄRGE kasutage kahjustunud toitejuhtmeid, lisa- ega välisseadmeid.
• Kui toiteadapter on rikkis, siis ärge püüdke seda ise parandada. Võtke ühendust kvalifitseeritud hooldustehnikuga või jaemüüjaga.
• Elektrilöögi ohu vältimiseks ühendage toitekaabel pistikupesast lahti enne, kui süsteemi ümber paigutate.
