Tip produs	Kit adaptor CPL (curent purtător pe linie)
Marcă	Asus
Model	PL-AC56 Kit
Normă CPL	HomePlug AV2
Debit maxim	1200 Mbps
Interfață rețea	2 porturi Ethernet RJ-45 10/100/1000 Mbps
Adaptor electric integrat	Da, cu filtru antiparazit
Wi-Fi integrat	Nu, model cu fir numai
Dimensiuni (unitate)	108 x 66 x 45 mm
Greutate (unitate)	210 g
Alimentare	100-240 V c.a., 50/60 Hz
Consum electric	Max 8 W în funcționare, <0,5 W în standby
Temperatură de utilizare	0 °C până la 40 °C
Umiditate	20 % până la 80 % HR (fără condens)
Buton de cuplare	Da, pentru securizarea rețelei CPL
Securitate	Criptare AES 128 biți
Întreținere	Curățați cu o cârpă uscată și moale. Nu utilizați produse chimice.
Compatibilitate	Windows, Mac OS, Linux (prin browser pentru configurare)
Conținutul kitului	2 adaptoare CPL, 2 cabluri Ethernet RJ-45, ghid de pornire rapidă, CD cu utilitare
Garanție	2 ani (în funcție de țară)

Întrebări frecvente - PL-AC56 Kit ASUS

Cum instalez kitul CPL Asus PL-AC56 ?

Conectați un adaptor lângă router și conectați-l printr-un cablu Ethernet. Conectați al doilea adaptor într-o priză lângă dispozitivul dvs. (TV, consolă, etc.). Apăsați butonul Pair de pe fiecare adaptor timp de 2 secunde pentru a le cupla.

Care este debitul maxim al PL-AC56 ?

Debitul teoretic maxim este de 1200 Mbps în norma HomePlug AV2. În practică, debitul real depinde de calitatea cablajului electric al locuinței dvs.

Pot folosi PL-AC56 cu alte mărci de adaptoare CPL ?

Da, este compatibil cu orice adaptor care respectă norma HomePlug AV2 sau AV. Debitul poate fi limitat la norma cea mai slabă.

Cum securizez rețeaua mea CPL ?

Apăsați butonul Pair de pe fiecare adaptor pentru a crea o rețea privată. Criptarea AES 128 biți este activată automat.

Poate fi conectat adaptorul la o priză multiplă ?

Este de preferat să conectați adaptorul direct la o priză de perete. O priză multiplă poate reduce performanța din cauza filtrării.

Cum resetez adaptorul PL-AC56 ?

Introduceți o agrafă în orificiul Reset din spatele adaptorului timp de 10 secunde până când indicatoarele clipesc.

Ce fac dacă indicatoarele nu se aprind ?

Verificați dacă priza electrică funcționează. Încercați o altă priză. Dacă problema persistă, contactați suportul Asus.

Consumă PL-AC56 multă electricitate ?

Nu, consumul său este de aproximativ 8 W în funcționare și mai puțin de 0,5 W în standby, ceea ce este foarte economic.

Pot folosi PL-AC56 cu o conexiune de fibră ?

Da, este compatibil cu orice tip de conexiune la internet (ADSL, cablu, fibră) prin intermediul routerului conectat la adaptor.

Cum aflu versiunea firmware-ului adaptorului ?

Conectați-vă la interfața web prin adresa IP a adaptorului (implicit 192.168.1.1). Numărul versiunii este afișat în secțiunea Administrare.

MANUAL DE UTILIZARE PL-AC56 Kit ASUS

Continutul pachetului

1 dispozitiv PL-AC56 Wireless-AC1200 Wi-Fi PowerLine
1 adaptor PL-E56P Homeplug AV 1200 Mbps PowerLine
2 cabluri Ethernet (LAN)
1 ghid de pornire rapidă
1 card de garantie

NOTĂ: Dacă oricare din articole este deteriorat sau lipsește, contactați-vă distribuitorul.

O privire de ansamblu

Dispositiv PL-AC56 Wireless-AC1200 Wi-Fi PowerLine

Adaptor PL-E56P Homeplug AV 1200 Mbps PowerLine

LED-uri și butoane

LED STARE DESCRIERE
	2.4G /5G Wi-Fi	Aprindere intermi- tentă rapidă	Dispozitivul PL-AC56 clonează parola și SSID-ul punctului de acces părinte.
		Aprindere intermitentă la o secundă	Dispozitivul PL-AC56 este readus la setările implicite din fabrică.
	Powerline	Aprins Dispozitivul	este conectat la unul sau mai multe dispozitive Powerline.
		Stins Dispozitivul nu este conectat la niciun dispozitiv Powerline.
		Aprindere inter- mitentă	În modul de economisire a energiei, LED-ul Powerline se aprinde intermitent la fiecare 15 secunde.
	Ethernet	Pornit/Oprit Un dispozitiv este conectat sau nu la portul Ethernet.
		Aprindere inter- mitentă	Adaptorul Powerline transferă date prin portul Ethernet.
	Alimentare	Pornit/Oprit Dispozitivul dvs.este pornit/ oprit.Atunci când este pornit, LED-ul de alimentare trece de la roșu la verde în aproximativ un minut, indicând faptul că este gata de utilizare.
		Aprindere inter- mitentă	Aprindere intermitentă la o secundă: Împerechere în desfășurare.

BUTON DESCRIERE

Clone (Duplicare)	Apăsați și țineți apăsat butonul pentru aproximativ o secundă pentru a începe duplicarea parolei și a SSID-ului punctului de acces părinte.
Pair (Împere-chere)	Apăsați și țineți apăsat butonul pentru aproximativ o secundă pentru a începe procesul de împerechere.
Reset (Resetare)	Mențineți apăsat butonul timp timp de aproximativ cinci secunde pentru a restaura setările implicite ale dispozitivului.

Română

Configurarea kitului PC-AC56

1. Utilizați cablul Ethernet/de rețea din pachet pentru a conecta dispozitivul PL-E56P la ruterul sau switch-ul rețelei dvs. Conectați dispozitivul PL-E56P la o priză de alimentare de perete.
2. Conectați dispozitivul PL-AC56 la o priză de alimentare de perete situată în același circuit. Așteptați până când LED-ul de alimentare devine verde, indicând faptul că dispozitivul PL-AC56 a terminat inițializarea.
3. Așteptați până când LED-ul liniei de alimentare devine verde, indicând faptul că dispozitivul dvs. PL-AC56 s-a conectat cu succes la PL-E56P prin cablul de alimentare.
4. Conectați dispozitivul dvs. la dispozitivul PL-AC56 prin conexiunea cu fir sau wireless.
5. Parola și SSID-ul Wi-Fi sunt publicate pe autocolantul cu informațiile Wi-Fi de pe PL-AC56.

Împerechere de securitate

Crearea unei rețele Powerline sigure

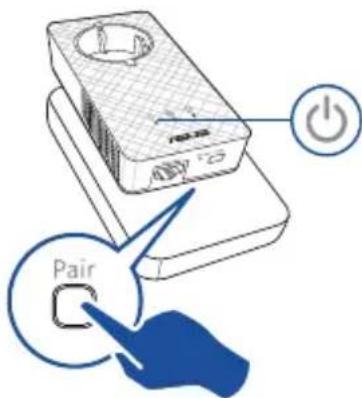

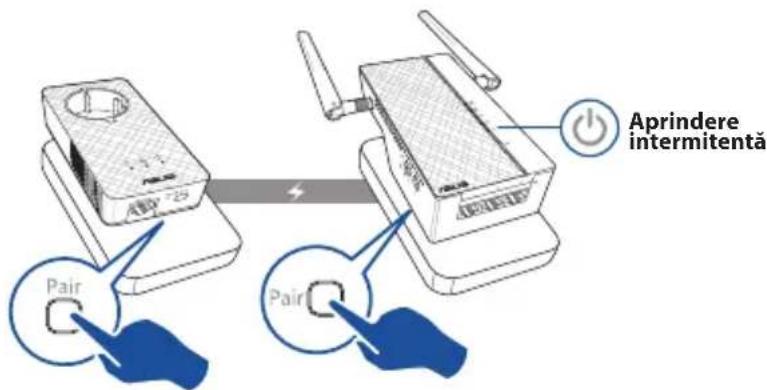

1. Apăsați pe butonul Pair/Reset (Împerechere/Resetare) de pe dispozitivul PL-E56P.

2. Apăsați pe butonul Pair (Împerechere) de pe dispozitivul PL-AC56. Așteptați până când LED-ul Poweline se aprinde, indicând faptul că a fost creată o rețea Powerline sigură.

Conectarea la o rețea Powerline sigură

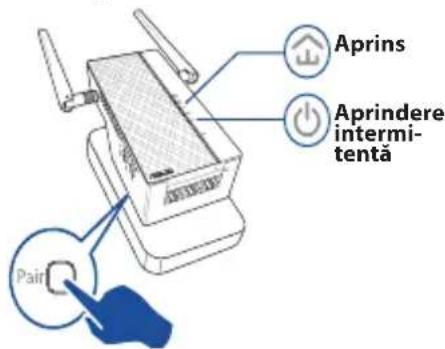

1. Apăsați pe butonul Pair (Împerechere) de pe un dispozitiv Powerline din rețeaua Powerline.

1. Apăsați pe butonul Pair (Împerechere) de pe alt dispozitiv de extindere sau adaptor. Așteptați până când LED-ul liniei de alimentare se aprinde, indicând faptul că împerecherea a avut loc cu succes.

Aprins
Aprindere intermi- tentă

Configurarea setârilor wireless ale dispozitivului PL-AC56

Puteți configura setările wires ale dispozitivului PL-AC56 cu ajutorul funcției Duplicare Wi-Fi sau prin interfața sa web.

Configurarea cu ajutorul Duplicării Wi-Fi

Utilizați numele și parola rețelei wireless a ruterului dvs. pentru a configura setările dispozitivului PL-AC56.

1. Puneti dispozitivul PL-AC56 lângă ruter și porniti ambele dispositive.
2. Apăsați pe butonul WPS de pe ruter.

1. Apăsați pe butonul Clone (Duplicare) de pe dispozitivul PL-AC56.

1. Dispozitivul PL-AC56 şi ruterul dvs. au acum același nume și aceeași parolă cu ale rețelei wireless.

NOTĂ: Dacă Duplicarea Wi-Fi reușește, puneti dispozitivul PL-AC56 în locația preferată. Dacă eșuează, urmati pașii din Configuring via the web interface (Configurarea prin interfața web).

Configurare via interfață web

1. Configurați dispozitivul PL-AC56 prin conexiunea cu fir sau wireless. Pentru detalii, consultați secțiunea Setting up your PL-AC56 (Configurarea dispozitivului PL-AC56).

1. Accesati http://ap.asus.com
2. Utilizați admin ca nume de utilizator și parolă.

1. Accesați Wireless (Fără fir) > General și configurați SSID (numele rețelei) și parola.
2. Când ați terminat, faceți clic pe Apply (Aplicare).

Întrebări frecvente

Î1: Cum reinitiizez dispozitivul PL-AC56?

Cu dispozitivul PL-AC56 pornit, utilizați o agrafă pentru a apăsa și reseta butonul Reset (Resetare) până când LED-ul Wi-Fi începe să se aprindă intermitent. Atunci când LED-ul de alimentare devine verde și LED-ul Wi-Fi este aprins, procedura de resetare este finalizată.

Î2: Dispozitivele mele nu se pot conecta la internet.

• Verificați conexiunea la internet.
- Asigurați-vă că LED-ul Powerline se aprinde pe toate dispozitivele Powerline din rețea. Dacă nu, încercați din nou împerecherea dispozitivelor.
- Asigurați-vă că toate dispozitivele sunt în aceeași rețea.
- Asigurați-vă că toate dispozitivele de extindere și adaptoarele sunt în același circuit electric.

Î3: Dispozitivul meu PL-AC56 împerecheat cu succes nu funcționează după ce l-am mutat într-o locație nouă.

• Încercați să împerecheați din nou dispozitivul de extindere cu adaptorul. Pentru detalii, consultați împerecherea dispozitivelor cu ajutorului butonului Pair (Împerechere).
• Verificați dacă există orice interferențe posibile care ar putea fi prea aproape de dispozitivele dvs. de extindere sau de adaptoare precum aparatele de aer condiționat, mașinile de spălat și alte aparate electrice.
• Asigurați-vă că toate dispozitivele sunt în aceeași rețea.
• Asigurați-vă că toate dispozitivele de extindere și adaptoarele sunt în același circuit electric.

Declaratie de conformitate UE simplificată

ASUSTek Computer Inc. declară că acest dispozitiv este în conformitate cu cerințele esențiale și cu alte prevederi relevante ale Directivei 2014/53/UE. Declarația de conformitate UE completă este disponibilă la adresa: https://www.asus.com/Networking/PL-AC56-Kit/HelpDesk_Declaration/.

Declarația de conformitate pentru Directiva privind proiectarea ecologică 2009/125/CE

Testarea pentru cerințele de proiectare ecologică în conformitate cu (CE) nr. 1275/2008 și (UE) nr. 801/2013 a fost efectuată. Când dispozitivul se află în modul de standby în rețea, I/E și interfața de rețea se află în modul de repaus și pot să nu funcționeze corect. Pentru a reactiva dispozitivul, apăsați butonul de pornire/oprire Wi-Fi, resetare sau butonul WPS.

Acest dispozitiv se încadrează în limitele de expunere la radiații UE stabilite pentru un mediu necontrolat. Acest echipament trebuie instalat și operat cu distanța minimă de 20 cm între radiator și corpul dvs.

Toate modurile de functionare:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n(HT20), 802.11n(HT40), 802.11ac(VHT80)

Frecvența, modul și puterea maximă transmisă în UE sunt enumerate mai jos:

2412-2472MHz (802.11g 6 Mbps): 19.32 dBm

5180-5240MHz (802.11ac VHT80 MCS0): 22.49 dBm

• Utilizați PC-ul desktop în medii cu temperatura ambiantă cuprinsă între 0 °C (32 °F) și 40 °C (104 °F).
• Consultați eticheta de pe partea de jos a produsului pentru a vă asigura că adaptorul dvs. este conform.
• NU așezați produsul pe suprafețe de lucru neregulate sau instabile. În cazul în care carcasa s-a deteriorat, solicitați operații de service.
• NU plasați și nu scăpați obiecte pe partea de sus a produsului și nu introduceti obiecte externe în produs.
• NU expuneți PC-ul desktop la lichide, la ploaie sau la umezeală. NU utilizați PC-ul desktop în timpul furtunilor cu descărcări electrice.
• NU acoperiți orificiile de ventilare de pe produs. În caz contrar, este posibil ca sistemul să se supraîncălzească.
• NU utilizați cabluri de alimentare, accesorii sau echipamente periferice deteriorate.
• Dacă sursa de alimentare se defectează, nu încercați să o reparați singur. Contactați un tehnician de service calificat sau distribuitorul local.
• Pentru a preveni pericolul de electrocutare, deconectați cablul de alimentare de la priza electrică înainte de reamplasarea sistemului.
