Terméktípus	CPL adapterkészlet (vezetékes hálózati)
Márka	Asus
Modell	PL-AC56 készlet
CPL szabvány	HomePlug AV2
Maximális átviteli sebesség	1200 Mbps
Hálózati interfész	2 Ethernet RJ-45 10/100/1000 Mbps port
Beépített elektromos csatlakozó	Igen, zajszűrővel
Beépített Wi-Fi	Nem, csak vezetékes modell
Méretek (egység)	108 x 66 x 45 mm
Tömeg (egység)	210 g
Tápfeszültség	100-240 V AC, 50/60 Hz
Energiafogyasztás	Max. 8 W működés közben, <0,5 W készenlétben
Üzemi hőmérséklet	0 °C - 40 °C
Páratartalom	20% - 80% RH (nem lecsapódó)
Párosító gomb	Igen, a CPL hálózat biztonságáért
Biztonság	AES 128 bites titkosítás
Karbantartás	Tisztítsa száraz, puha ruhával. Ne használjon vegyi anyagokat.
Kompatibilitás	Windows, Mac OS, Linux (konfigurációhoz böngészőn keresztül)
A készlet tartalma	2 CPL adapter, 2 Ethernet RJ-45 kábel, gyors üzembe helyezési útmutató, segédprogramok CD
Garancia	2 év (országtól függően)

Gyakran ismételt kérdések - PL-AC56 Kit ASUS

Hogyan telepítsem az Asus PL-AC56 CPL készletet?

Csatlakoztasson egy adaptert a router mellé, és csatlakoztassa Ethernet kábelen keresztül. Dugja be a második adaptert egy konnektorba a készüléke (TV, konzol stb.) közelében. Nyomja meg a Pair gombot mindkét adapteren 2 másodpercig a párosításhoz.

Mi a PL-AC56 maximális átviteli sebessége?

Az elméleti maximális átviteli sebesség 1200 Mbps HomePlug AV2 szabvány esetén. A gyakorlatban a valós sebesség az otthoni elektromos vezetékek minőségétől függ.

Használhatom a PL-AC56-ot más márkájú CPL adapterekkel?

Igen, kompatibilis minden olyan adapterrel, amely megfelel a HomePlug AV2 vagy AV szabványnak. Az átviteli sebesség a gyengébb szabványhoz igazodhat.

Hogyan biztosíthatom a CPL hálózatomat?

Nyomja meg a Pair gombot mindkét adapteren egy privát hálózat létrehozásához. A AES 128 bites titkosítás automatikusan aktiválódik.

Csatlakoztatható az adapter elosztóba?

Célszerű az adaptert közvetlenül fali konnektorba dugni. Az elosztó a szűrés miatt csökkentheti a teljesítményt.

Hogyan lehet visszaállítani a PL-AC56 adaptert?

Helyezzen egy gemkapcsot az adapter hátulján lévő Reset nyílásba 10 másodpercre, amíg a LED-ek villogni nem kezdenek.

Mit tegyek, ha a LED-ek nem világítanak?

Ellenőrizze, hogy a konnektor működik-e. Próbáljon ki egy másik konnektort. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az Asus támogatással.

Sokat fogyaszt a PL-AC56?

Nem, a fogyasztása körülbelül 8 W működés közben és kevesebb mint 0,5 W készenlétben, ami nagyon takarékos.

Használhatom a PL-AC56-ot optikai kapcsolattal?

Igen, kompatibilis bármilyen internetkapcsolattal (ADSL, kábel, optikai) a routeren keresztül, amely az adapterhez van csatlakoztatva.

Hogyan tudom meg a firmware verziót?

Jelentkezzen be a webes felületre az adapter IP-címén keresztül (alapértelmezett: 192.168.1.1). A verziószám a Adminisztráció szakaszban jelenik meg.

HASZNÁLATI ÚTMUTATÓ PL-AC56 Kit ASUS

1 db PL-AC56 Wireless-AC1200 Wi-Fi PowerLine
1 db PL-E56P HomePlug AV PowerLine adapter (1200
Mbps)
2 db Ethernet- (LAN) kábel
1 db Gyors üzembe helyezési útmutató
1 db garanciakártya

MEGJEGYZÉS: Amennyiben a tételek közül bármelyik sérült vagy hiányzik, lépjen kapcsolatba a forgalmazóval.

Gyors áttekintés

PL-AC56 Wireless-AC1200 Wi-Fi PowerLine

PL-E56P HomePlug AV PowerLine adapter (1200 Mbps)

LED-ek és gombok

LED ÁLLAPOT LEÍRÁS
	2.4G /5G Wi-Fi Gyors ütemben villog		A PL-AC56 éppen klónozza a legfelső szintű hozzáférési pont SSID-azonosítóját és jelszavát.
			Másodpercenként egy villogás A PL-AC56 éppen visszaáll a gyári alapbeállításokra.
	Powerline hálózat	Világít Az eszköz egy vagy több powerline hálózati eszközhöz van csatlakoztatva.
		Nem világít Az eszköz nincs powerline hálózati eszközhöz csatlakoztatva.
		Villog Energiatakarékos üzemmódban a powerline hálózati LED-fény 15 másodpercenként villog.
[22ZK]	Ethernet	Világít/nem világít	Azt jelzi, hogy csatlakozik-e eszköz az Ethernet-porthoz.
		Villog A powerline hálózati adapter adatokat továbbít az Ethernet-porton keresztül.
	Tápfeszültség	Világít/nem világít	A készülék be/ki van kapcsolva. Ha az eszköz be van kapcsolva, a hálózati LED kb. 1 percen belül piros színről zöldre vált, ami azt jelzi, hogy az eszköz használatra kész.
		Villog Másodpercenként egy villogás: Párosítás van folyamatban.

GOMB LEÍRÁS
Klónozás Tartsa lenyomva a gombot kb. 1 másodpercig a legfelső szintű hozzáférési pont SSID-azonosítójának és jelszavának klónozásához.
Párosítás Tartsa lenyomva a gombot kb. 1 másodpercig a párosítás megkezdéséhez.
Alaphelyzet Tartsa megnyomva a gombot kb. 5 másodpercig. Ekkor a készülék visszaállítja a gyári alapértelmezett beállításokat.

Magyar

A PL-AC56 készlet beállítása

1. Csatlakoztassa a PL-E56P eszközt a hálózat routeréhez vagy kapcsolóegységéhez a mellékelt Ethernet-/hálózati kábel segítségével. Dugja be a PL-E56P csatlakozóját a konnektorba.
2. Dugja be a PL-AC56 csatlakozóját egy olyan konnektorba, amely ugyanazon az áramkörön van. Várjon, amíg a hálózati LED-fény zöld színnel kezd világítani, ami azt jelzi, hogy a PL-AC56 elindítása befejeződött.
3. Várjon, amíg a powerline hálózati LED-fény zöld színnel kezd világítani, ami azt jelzi, hogy a PL-AC56 megfelelően csatlakozott a PL-E56P eszközhöz a powerline hálózaton keresztül.
4. Csatlakoztassa az eszközt a PL-AC56-höz vezetékes vagy vezeték nélküli kapcsolaton keresztül.

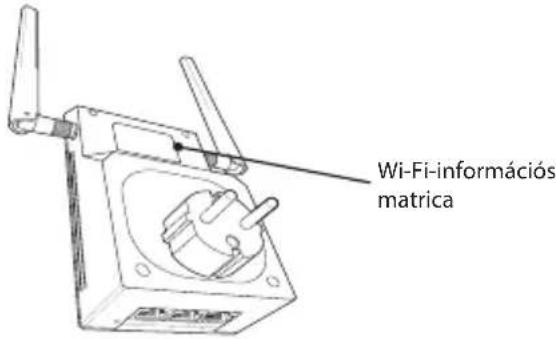

5. A Wi-Fi-hálózat SSID-azonosítója és jelszava a PL-AC56 eszköz Wi-Fi-információs matricáján található.

Biztonsági párosítás

Biztonságos powerline hálózat létrehozása

1. Nyomja meg a Párosítás/ Alaphelyzet gombot a PL- E56P eszközön.

2. Nyomja meg a Párosítás gombot a PL-AC56 eszközön. Várjon, amíg a powerline hálózati LED világítani kezd, ami azt jelzi, hogy létrejött egy biztonságos powerline hálózat.

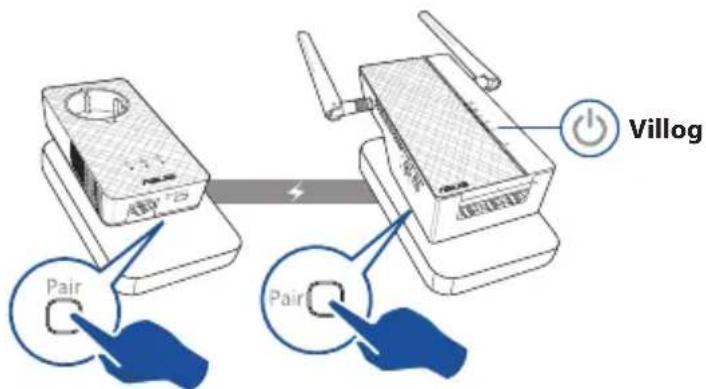

Csatlakozás biztonságos powerline hálózathoz

1. Nyomja meg a Párosítás gombot a powerline hálózathoz csatlakozó powerline hálózati eszközök egyikén.

1. Nyomja meg a Párosítás gombot egy másik hatótávolság-növelőn vagy adapteren. Várjon, amíg a powerline hálózati LED-fény világítani kezd, ami azt jelzi, hogy a párosítás sikerült.

A PL-AC56 vezeték nélküli beállításainak konfigurálása

A PL-AC56 vezeték nélküli beállításait a Wi-Fi-klónozási funkcióny vagy a webes felületen keresztül konfigurálhatja.

Konfigurálás Wi-Fi-klónozással

Használja a router vezeték nélküli hálózati nevét és jelszavát a PL-AC56 beállításainak konfigurálásához.

1. Tegye a PL-AC56 eszközt a router mellé, és kapcsolja be mindkét eszközt.
2. Nyomja meg a WPS gombot a routeren.

1. Nyomja meg a Klónozás gombot a PL-AC56 eszközön.

1. A PL-AC56 és a router ezután ugyanazt a vezeték nélküli hálózati nevet és jelszót fogja használni.

MEGJEGYZÉS: Ha a Wi-Fi-klónozás sikerült, tegye a kívánt helyre a PL-AC56 eszközt. Ha a klónozás nem sikerült, kövesse a Configuring via the web interface (Konfigurálás a webes felületen keresztül) című részben található lépéseket.

Konfigurálás a webes felületen keresztül

1. Állítsa be a PL-AC56 eszközt vezetékes vagy vezeték nélküli kapcsolaton keresztül. A részletes tudnivalókért tekintse meg Setting up your PL-AC56 (A PL-AC56 eszköz beállítása) című részt.

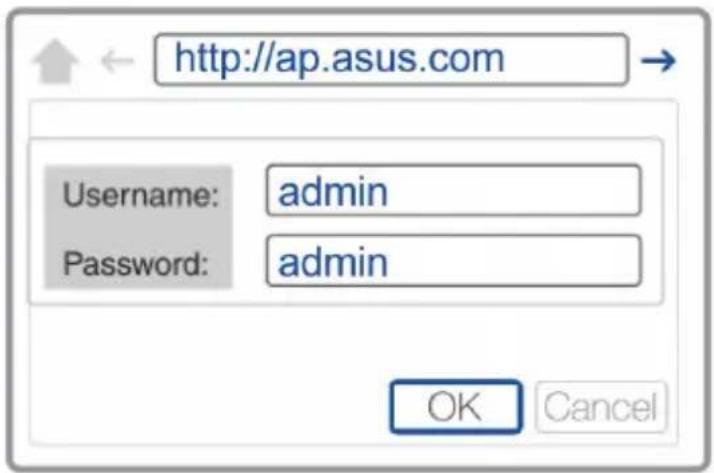

1. Nyissa meg a http://ap.asus.com weboldalt.
2. Adja meg felhasználónévként és jelszóként az admin értéket.

1. Válassza a Wireless (Vezeték nélküli) > General (Általános) elemet, és állítsa be az SSID-azonosítót (hálózatnevet) és a jelszót.
2. Ha végzett, kattintson az Apply (Alkalmaz) gombra.

Gyakran ismétlödő kérdések (GYIK)

1. kérdés: Hogyan lehet alaphelyzetbe állítani a PL-AC56 eszközt?

Amikor a PL-AC56 be van kapcsolva, tartsa megnyomva az Alaphelyzet gombot egy túvel, amíg a Wi-Fi LED-fénye villogni nem kezd. Az alaphelyzetbe állítás akkor fejeződött be, ha a hálózati LED zöld színnel világít, és a Wi-Fi LED-fénye is világít.

2. kérdés: Az eszközök nem csatlakoznak az internethez.

• Ellenőrizze az internetkapcsolatot.
- Győződjön meg arról, hogy a powerline hálózati LED a hálózaton lévő összes powerline eszközön világítani kezd. Ha nem, próbálja meg ismét párosítani az eszközöket.
- Győződjön meg arról, hogy az összes eszköz ugyanahhoz a hálózathoz csatlakozik.
- Győződjön meg arról, hogy az összes hatótávolság-növelő és adapter ugyanazon az elektromos áramkörön van.

3. kérdés: A megfelelően működő PL-AC56 eszközöm nem működik, miután áttettem máshová.

• Próbálja ismét párosítani a hatótávolság-növelőt az adapterrel. A részletes tudnivalókért tekintse meg az Pairing devices via the Pair button (Eszközök párosítása a Párosítás gombbal) című részt.
• Ellenőrizze, hogy nincsenek-e esetleges interferenciaforrások a hatótávolság-növelők vagy adapterek közelében (pl. légkondicionáló, mosógép vagy más elektromos berendezés).
• Győződjön meg arról, hogy az összes eszköz ugyanahhoz a hálózathoz csatlakozik.
• Győződjön meg arról, hogy az összes hatótávolság-növelő és adapter ugyanazon az elektromos áramkörön van.

Egyszerűsített EU-megfelelőségi nyilatkozat

Az ASUSTek Computer Inc. ezennel kijelenti, hogy ez a készülék megfelel a 2014/53/EU irányelv alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. Az EU-megfelelőségi nyilatkozat teljes szövegét a következő weboldalon tekintheti meg: https://www.asus.com/Networking/PL-AC56-Kit/HelpDesk_Declaration/.

Megfelelőségi nyilatkozat a környezettudatos tervezésről szóló 2009/125/EK irányelvhez

A környezettudatos tervezés követelményeit illetően tesztelést végeztünk az (EK) 1275/2008 és (EU) 801/2013 előírásai szerint. Ha a készülék hálózati készenléti üzemmódra van állítva, akkor az I/O és a hálózati csatoló alvó üzemmódba kerül, és elképzelhető, hogy nem működik megfelelően. A készülék felébresztéséhez nyomja meg a Wi-Fi, a reset gombot vagy a WPS gombot.

Ez a berendezés megfelel az Európai Unió rádiófrekvenciás sugárzásra vonatkozó, ellenőrizetlen környezethez megállapított határértékeinek. A készülék telepítésekor és használata során legalább 20 cm távolságot kell hagyni a fűtőtest és a teste között.

Minden működési üzemmód:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n(HT20), 802.11n(HT40), 802.11ac(VHT80)

Az alábbiakban megtekintheti az Európai Unióban érvényes frekvenciát, üzemmódot és maximális átviteli teljesítményt:

2412-2472MHz (802.11g 6 Mbps): 19.32 dBm

5180-5240MHz (802.11ac VHT80 MCS0): 22.49 dBm

• A terméket 0°C (32°F) és 40°C (104°F) közötti hömérsékleten használja.
• Tekintse meg a termék alján lévő minősítési címkét, és ellenőrizze, hogy a hálózati adapter megfelel a minősítésnek.
• NE tegye a számítógépet labilis, vagy egyenetlen felületre. A sérült burkolatot javíttassa meg.
• NE helyezzen és NE ejtsen tárgyakat a készülék tetejére, és ne dugjon idegen tárgyakat a belsejébe.
• NE tegye ki folyadéknak, esőnek vagy nedvességnek, vagy használja azok közelében. NE használja a modemet villámlás közben.
• NE fedje be a készüléken lévő szellőzőnyílásokat, nehogy túlmelegedjen a rendszer.
  • NE használjon sérült tápkábelt, kiegészítőt vagy más perifériát.
• Ha a tápegység elromlik, ne kísérelje meg saját maga megjavítani. Forduljon szakemberhez vagy a termék viszonteladójához.
• Az áramütés elkerülése érdekében húzza ki a berendezés tápkábelét a konnektorból, mielőtt áthelyezné a rendszert.
