Typ produktu	Zestaw adapterów PLC (prąd nośny w linii energetycznej)
Marka	Asus
Model	Zestaw PL-AC56
Standard PLC	HomePlug AV2
Maksymalna przepustowość	1200 Mb/s
Interfejs sieciowy	2 porty Ethernet RJ-45 10/100/1000 Mb/s
Wbudowane gniazdo elektryczne	Tak, z filtrem przeciwzakłóceniowym
Wbudowane Wi-Fi	Nie, tylko model przewodowy
Wymiary (sztuka)	108 x 66 x 45 mm
Waga (sztuka)	210 g
Zasilanie	100-240 V AC, 50/60 Hz
Pobór mocy	Maks. 8 W w trybie pracy, <0,5 W w trybie czuwania
Temperatura pracy	0°C do 40°C
Wilgotność	20% do 80% RH (bez kondensacji)
Przycisk parowania	Tak, do zabezpieczenia sieci PLC
Bezpieczeństwo	Szyfrowanie AES 128-bitowe
Konserwacja	Czyścić suchą, miękką ściereczką. Nie używać środków chemicznych.
Kompatybilność	Windows, Mac OS, Linux (przez przeglądarkę do konfiguracji)
Zawartość zestawu	2 adaptery PLC, 2 kable Ethernet RJ-45, szybki przewodnik, płyta CD z oprogramowaniem
Gwarancja	2 lata (w zależności od kraju)

Często zadawane pytania - PL-AC56 Kit ASUS

Jak zainstalować zestaw PLC Asus PL-AC56?

Podłącz jeden adapter w pobliżu routera i połącz go kablem Ethernet. Podłącz drugi adapter do gniazdka w pobliżu urządzenia (TV, konsola itp.). Naciśnij przycisk Pair na każdym adapterze przez 2 sekundy, aby je sparować.

Jaka jest maksymalna przepustowość PL-AC56?

Teoretyczna maksymalna przepustowość wynosi 1200 Mb/s w standardzie HomePlug AV2. W praktyce rzeczywista przepustowość zależy od jakości instalacji elektrycznej w domu.

Czy mogę używać PL-AC56 z adapterami PLC innych marek?

Tak, jest kompatybilny z każdym adapterem zgodnym ze standardem HomePlug AV2 lub AV. Przepustowość może być ograniczona do niższego standardu.

Jak zabezpieczyć sieć PLC?

Naciśnij przycisk Pair na każdym adapterze, aby utworzyć prywatną sieć. Szyfrowanie AES 128-bitowe jest włączane automatycznie.

Czy adapter można podłączyć do listwy zasilającej?

Zaleca się podłączanie adaptera bezpośrednio do gniazdka ściennego. Listwa zasilająca może obniżyć wydajność z powodu filtrowania.

Jak zresetować adapter PL-AC56?

Włóż spinacz do otworu Reset z tyłu adaptera na 10 sekund, aż diody zaczną migać.

Co zrobić, jeśli diody się nie świecą?

Sprawdź, czy gniazdko elektryczne działa. Spróbuj innego gniazdka. Jeśli problem utrzymuje się, skontaktuj się z supportem Asus.

Czy PL-AC56 zużywa dużo prądu?

Nie, jego pobór mocy wynosi około 8 W w trybie pracy i mniej niż 0,5 W w trybie czuwania, co jest bardzo oszczędne.

Czy mogę używać PL-AC56 z łączem światłowodowym?

Tak, jest kompatybilny z każdym typem połączenia internetowego (ADSL, kablowe, światłowodowe) przez router podłączony do adaptera.

Jak sprawdzić wersję oprogramowania sprzętowego adaptera?

Zaloguj się do interfejsu webowego przez adres IP adaptera (domyślnie 192.168.1.1). Numer wersji jest wyświetlany w sekcji Administracja.

INSTRUKCJA OBSŁUGI PL-AC56 Kit ASUS

Zawartość opakowania

Urządzenie PowerLine Wi-Fi AC1200 PL-AC56 x1
Adapter PowerLine PL-E56P Homeplug AV 1200 Mb/s x1
Kabel Ethernet (LAN) x2
☑ Skrócona instrukcja obsługi x1
Karta gwarancyjna x1

UWAGA: jeśli jakikolwiek z elementów jest uszkodzony lub go brakuje, należy skontaktować się ze sprzedawcą.

Elementy urządzenia

Urządzenie PowerLine Wi-Fi AC1200 PL-AC56

Adapter PowerLine PL-E56P Homeplug AV 1200 Mb/s

Wskaźniki LED i przyciski

Wskaźnik LED STAN OPIS
	2.4G /5G Wi-Fi	Miga szybko Urządzenie PL-AC56 klonuje identyfikator SSID i hasło nadrzędnego punktu dostępu.
		Miga co sekundę Trwa przywracanie domyślnych ustawień fabrycznych urządzenia PL-AC56.
	Powerline	Włączony Urządzenie jest połączone z co najmniej jednym urządzeniem Powerline.
		Wyłączony Urządzenie nie jest połączone z urządzeniami Powerline.
		Miga Wskaźnik LED sieci Powerline miga co 15 sekund w trybie oszczędzania energii.
	Ethernet	Włączony/wyłączony	Urządzenie jest podłączone lub nie jest podłączone do portu sieci Ethernet.
		Miga Adapter Powerline przesyła dane przez port sieci Ethernet.
	Zasilanie	Włączony/ wyłączony	Urządzenie jest włączone/ wyłączone.Po upływie około minuty od włączenia wskaźnik LED zasilania zmieni kolor z czerwonego na zielony, co oznacza gotowość do użycia.
		Miga Miga co sekundę: trwa parowanie.

PRZYCISK OPIS

Clone (Klonowanie)	Naciśnij ten przycisk i przytrzymaj go przez około sekundę, aby rozpocząć klonowanie identyfikatora SSID i hasła nadrzędnego punktu dostępu.
Pair (Parowanie)	Naciśnij ten przycisk i przytrzymaj go przez około sekundę, aby rozpocząć proces parowania.
Reset (Resetowanie)	Naciśnij i przytrzymaj przycisk przez około pięć sekund, aby przywrócić domyślne ustawienia fabryczne urządzenia.

polski!

Konfiguracja zestawu PL-AC56

1. Podłącz adapter PL-E56P do routera lub przełącznika sieciowego przy użyciu dołączonego kabla Ethernet/sieciowego. Podłącz adapter PL-E56P do gniazda elektrycznego.
2. Podłącz urządzenie PL-AC56 do gniazda elektrycznego w tym samym obwodzie. Zaczekaj, aż wskaźnik LED zasilania zacznie świecić na zielono, co oznacza zakończenie uruchamiania urządzenia PL-AC56.
3. Zaczekaj, aż wskaźnik LED sieci Powerline zacznie świecić na zielono, co oznacza pomyślne połączenie urządzenia PL-AC56 z adapterem PL-E56P przez sieć Powerline.
4. Połącz urządzenie z urządzeniem PL-AC56 przewodowo lub bezprzewodowo.
5. Identyfikator SSID oraz hasło sieci Wi-Fi znajdują się na etykiecie z informacjami o sieci Wi-Fi na urządzeniu PL-AC56.

Bezpieczne parowanie

Tworzenie zabezpieczonej sieci Powerline

1. Naciśnij przycisk Pair/ Reset (Parowanie/ resetowanie) na adapterze PL-E56P.

2. Naciśnij przycisk Pair (Parowanie) na urządzeniu PL-AC56. Zaczekaj, aż wskaźnik LED sieci Powerline zacznie świecić, co oznacza pomyślne utworzenie zabezpieczonej sieci Powerline.

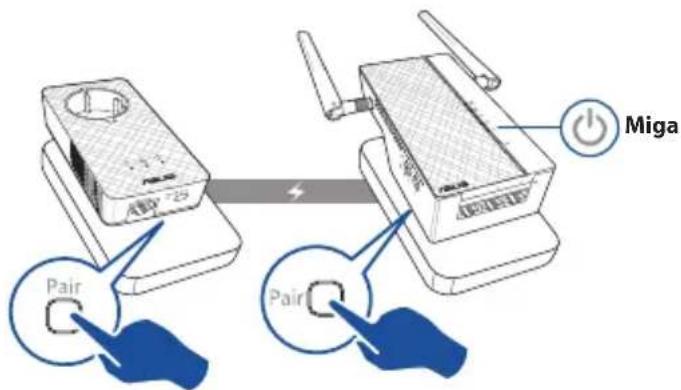

Dołączanie do zabezpieczonej sieci Powerline

1. Naciśnij przycisk Pair (Parowanie) na urządzeniu Powerline w sieci Powerline.

1. Naciśnij przycisk Pair (Parowanie) na innym wzmacniaczu lub adapterze. Zaczekaj, aż wskaźnik LED sieci Powerline zacznie świecić, co oznacza pomyślne ukończenie parowania.

Konfiguracja ustawień sieciowych urządzenia PL-AC56

Ustawienia sieci bezprzewodowej urządzenia PL-AC56 można skonfigurować za pomocą funkcji Wi-Fi Clone (Klonowanie Wi-Fi) lub interfejsu sieci Web.

Konfiguracja za pomocą funkcji Wi-Fi Clone (Klonowanie Wi-Fi)

Do konfiguracji ustawień urządzenia PL-AC56 należy użyć nazwy i hasła sieci bezprzewodowej routera.

1. Ustaw urządzenie PL-AC56 obok routera, a następnie włącz oba urządzenia.
2. Naciśnij przycisk WPS na routerze.

1. Naciśnij przycisk Clone (Klonowanie) na urządzeniu PL-AC56.

1. Urządzenie PL-AC56 i router będą teraz miały tę samą nazwę i hasło sieci bezprzewodowej.

UWAGA: jeśli działanie funkcji Wi-Fi Clone (Klonowanie Wi-Fi) zakończy się powodzeniem, urządzenie PL-AC56 należy przenieść do żądanej lokalizacji. W razie niepowodzenia należy wykonać czynności opisane w części Configuring via the web interface (Konfiguracja za pomocą interfejsu sieci Web).

Konfiguracja za pomocą interfejsu sieci Web

1. Połącz urządzenie PL-AC56 przewodowo lub bezprzewodowo. Szczegółowe informacje znajdują się w części Setting up your PL-AC56 (Instalacja urządzenia PL-AC56).

1. Przejdź do witryny http://ap.asus.com
2. Wpisz admin w polu nazwy użytkownika i hasła.

1. Przejdź kolejno do pozycji Wireless (Bezprzewodowa) > General (Ogólne), a następnie ustaw identyfikator SSID (nazwę sieci) i hasło.
2. Po zakończeniu kliknij przycisk Apply (Zastosuj).

Często zadawane pytania (FAQ)

Pytanie 1: Jak zresetować urządzenie PL-AC56?

Gdy urządzenie PL-AC56 jest włączone, naciśnij przycisk Reset (Resetowanie) za pomocą szpilki i przytrzymaj go, aż wskaźnik LED sieci Wi-Fi zacznie migać. Gdy wskaźnik LED zasilania zacznie świecić na zielono, a wskaźnik LED sieci Wi-Fi zapali się, oznacza to pomyślne ukończenie procesu resetowania.

Pytanie 2: Moje urządzenia nie mogą połączyć się z Internetem.

• Sprawdź połączenie z Internetem.
• Upewnij się, że wskaźnik LED sieci Powerline świeci się na wszystkich urządzeniach Powerline w sieci. Jeśli nie, spróbuj ponownie sparować urządzenia.
• Upewnij się, że wszystkie urządzenia są w tej samej sieci.
• Upewnij się, że wszystkie wzmacniacze i adaptery są podłączone do tego samego obwodu elektrycznego.

Pytanie 3: Pomyślnie sparowane urządzenie PL-AC56 nie działa po przeniesieniu do innego miejsca.

• Spróbuj ponownie sparować wzmacniacz z adapterem. Szczegółowe informacje znajdują się w części Parowanie urządzeń za pomocą przycisku Pair (Parowanie).
• Sprawdź, czy wzmacniacze i adaptery nie znajdują się zbyt blisko urządzeń mogących powodować zakłócenia, takich jak klimatyzatory, pralki i inne urządzenia elektryczne.
• Upewnij się, że wszystkie urządzenia są w tej samej sieci.
• Upewnij się, że wszystkie wzmacniacze i adaptery są podłączone do tego samego obwodu elektrycznego.

Комплект поставки

Uproszczona deklaracja zgodności UE

Firma ASUSTek Computer Inc. niniejszym oświadcza, że urządzenie to jest zgodne z zasadniczymi wymogami i innymi właściwymi postanowieniami dyrektywy 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod adresem https://www.asus.com/Networking/PL-AC56-Kit/HelpDesk_Declaration/.

Deklaracja zgodności dotycząca dyrektywy w sprawie ekoprojektu 2009/125/WE

Przeprowadzono testy pod kątem wymogów dotyczących ekoprojektu zgodnie z rozporządzeniem (WE) Nr 1275/2008 i (UE) Nr 801/2013. Gdy urządzenie jest w sieciowym trybie czuwania, jego porty We/Wy oraz interfejs sieciowy również znajdują się w trybie uśpienia i mogą nie działać prawidłowo. W celu wznowienia pracy urządzenia należy nacisnąć przycisk włączania/wyłączania sieci Wi-Fi, przycisk resetowania lub WPS.

To urządzenie jest zgodne z limitami UE dotyczącymi ekspozycji na promieniowanie ustanowionymi dla niekontrolowanego środowiska. Urządzenie to powinno być zainstalowane i używane przy zachowaniu minimalnej odległości 20 cm między radiatorem, a ciałem.

Wszystkie tryby działania:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n(HT20), 802.11n(HT40), 802.11ac(VHT80)

Poniżej wskazano częstotliwość, tryb i maksymalną moc nadawania w UE:

2412-2472MHz (802.11g 6 Mbps): 19.32 dBm

5180-5240MHz (802.11ac VHT80 MCS0): 22.49 dBm

• Ten produkt należy używać w miejscach o temperaturze otoczenia w zakresie 0°C (32°F) do 40°C (104°F).
• Należy sprawdzić tabliczkę znamionową na spodzie produktu i upewnić się, że zasilacz jest zgodny z podanymi wartościami.
• NIE NALEŻY umieszczać urządzenia na nierównych lub niestabilnych powierzchniach roboczych. Po uszkodzeniu obudowy należy przekazać komputer do serwisu.
• NIE NALEŻY umieszczać, upuszczać lub wpychać żadnych obcych obiektów na produkt.
• NEI NALEŻY wystawiać na działanie lub używać komputera w pobliżu płynów, na deszczu lub wilgoci. NIE NALEŻY używać modemu podczas burz z wyładowaniami elektrycznymi.
• Aby zapobiec przegrzaniu systemu NIE NALEŻY zakrywać szczelin produktu.
• NIE NALEŻY przykrywać szczelin wentylacyjnych komputera desktop PC, aby zapobiec przegrzaniu systemu.
• Jeśli uszkodzony zosatał zasilacz nie należy próbować naprawiać go samemu. Należy skontaktować się z wykwalifikowanym technikiem serwisu lub ze sprzedawcą.
• Aby zapobiec porażeniu prądem elektrycznym, przed przeniesieniem systemu należy odłączyć kabel zasilający od gniazdka elektrycznego.
