Typ produktu	Souprava CPL adaptérů (Powerline)
Značka	Asus
Model	PL-AC56 Kit
Norma CPL	HomePlug AV2
Maximální přenosová rychlost	1200 Mbps
Síťové rozhraní	2 porty Ethernet RJ-45 10/100/1000 Mbps
Integrovaná elektrická zásuvka	Ano, s filtrem proti rušení
Integrované Wi-Fi	Ne, pouze kabelový model
Rozměry (jednotka)	108 x 66 x 45 mm
Hmotnost (jednotka)	210 g
Napájení	100-240 V AC, 50/60 Hz
Spotřeba elektřiny	Max. 8 W v provozu, <0,5 W v režimu spánku
Provozní teplota	0 °C až 40 °C
Vlhkost	20 % až 80 % relativní vlhkosti (bez kondenzace)
Párovací tlačítko	Ano, pro zabezpečení sítě CPL
Zabezpečení	Šifrování AES 128 bitů
Údržba	Čistěte suchým a jemným hadříkem. Nepoužívejte chemické prostředky.
Kompatibilita	Windows, Mac OS, Linux (pro konfiguraci přes prohlížeč)
Obsah soupravy	2 CPL adaptéry, 2 ethernetové kabely RJ-45, stručný návod, CD s utility
Záruka	2 roky (dle země)

Často kladené otázky - PL-AC56 Kit ASUS

Jak nainstalovat CPL soupravu Asus PL-AC56?

Zapojte jeden adaptér poblíž routeru a připojte jej pomocí ethernetového kabelu. Druhý adaptér zapojte do zásuvky poblíž vašeho zařízení (TV, konzole atd.). Stiskněte tlačítko Pair na každém adaptéru po dobu 2 sekund, abyste je spárovali.

Jaká je maximální přenosová rychlost PL-AC56?

Teoretická maximální rychlost je 1200 Mbps podle standardu HomePlug AV2. V praxi skutečná rychlost závisí na kvalitě elektrického vedení ve vaší domácnosti.

Mohu PL-AC56 používat s jinými značkami CPL adaptérů?

Ano, je kompatibilní s jakýmkoli adaptérem, který splňuje normu HomePlug AV2 nebo AV. Rychlost může být omezena na nižší normu.

Jak zabezpečit svou síť CPL?

Stiskněte tlačítko Pair na každém adaptéru pro vytvoření soukromé sítě. Šifrování AES 128 bitů se aktivuje automaticky.

Lze adaptér zapojit do prodlužovacího kabelu?

Je lepší zapojit adaptér přímo do nástěnné zásuvky. Prodlužovací kabel může snížit výkon kvůli filtrování.

Jak obnovit tovární nastavení adaptéru PL-AC56?

Zasuňte kancelářskou sponku do otvoru Reset na zadní straně adaptéru na 10 sekund, dokud nezačnou blikat kontrolky.

Co dělat, když se kontrolky nerozsvítí?

Zkontrolujte, zda elektrická zásuvka funguje. Zkuste jinou zásuvku. Pokud problém přetrvává, kontaktujte podporu Asus.

Spotřebovává PL-AC56 hodně elektřiny?

Ne, jeho spotřeba je přibližně 8 W v provozu a méně než 0,5 W v režimu spánku, což je velmi úsporné.

Mohu PL-AC56 používat s optickým připojením?

Ano, je kompatibilní se všemi typy internetového připojení (ADSL, kabel, optika) prostřednictvím routeru připojeného k adaptéru.

Jak zjistit verzi firmwaru adaptéru?

Připojte se k webovému rozhraní pomocí IP adresy adaptéru (výchozí 192.168.1.1). Číslo verze je zobrazeno v sekci Správa.

NÁVOD K OBSLUZE PL-AC56 Kit ASUS

Bezdrátový silnoproudý opakovač PL-AC56 Wireless -AC1200 Wi-Fi PowerLine x 1
Zásuvkový silnoproudý adaptér PL-E56P Homeplug AV 1200Mbps PowerLine x 1
Ethernetový (LAN) kabel x 2
Stručná příručka x 1
Záruční list x 1

POZNÁMKA: Pokud některá z položek chybí nebo je poškozena, kontaktujte prodejce.

Přehled

Bezdrátový silnoproudý opakovač PL-AC56 Wireless-AC1200 Wi-Fi PowerLine

Zásuvkový silnoproudý adaptér PL-E56P Homeplug AV 1200Mbps PowerLine

Indikátory LED a tlačítka

INDIKÁTOR LED STAV POPIS
	2.4G /5G Wi-Fi	Bliká rychle Zařízení PL-AC56 klonuje identifikátor SSID a heslo nadřazeného přístupového bodu (AP).
		Bliká jednou za sekundu	Zařízení PL-AC56 obnovuje výchozí tovární nastavení.
	Silnoproudé vedení	Svítí Toto zařízení je připojeno k jednomu nebo více zařízením na silnoproudém vedení.
		Nesvítí Toto zařízení není připojeno k žádným zařízením na silnoproudém vedení.
		Bliká V úsporném režimu blikne indikátor LED silnoproudého vedení každých 15 sekund.
	Ethernet	Svítí/nesvítí K ethernetovému portu je nebo není připojeno zařízení.
		Bliká Adaptér silnoproudého vedení prěnáši data prostřednictvím ethernetového portu.
	Napájení	Svítí/nesvítí Zařízení je zapnuté/vypnuté. Po zapnutí se barva indikátoru LED změní přibližně na jednu minutu z červené na zelenou, což znamená, že zařízení je připraveno.
		Bliká Bliká jednou za sekundu: Probíhá párování.

TLAČÍTKO POPIS

Klonovat Stisknutím a podržením tohoto tlačítka přibližně jednu sekundu bude zahájeno klonování identifikátoru SSID a hesla nadřazeného přístupového bodu (AP).

Párovat Stisknutím a podržením tohoto tlačítka přibližně jednu sekundu bude zahájeno párování.

Resetovat Stisknutím a podržením tohoto tlačítka přibližně pět sekund obnovíte výchozí tovární nastavení zařízení.

Cestina

Nastavení soupravy PL-AC56

1. Pomocí přiloženého ethernetového/sítového kabelu připojte zařízení PL-E56P ke směrovači nebo přepínači ve vaší síti. Připojte zařízení PL-E56P do elektrické zásuvky.
2. Připojte zařízení PL-AC56 do elektrické zásuvky na stejném okruhu. Počkejte, než indikátor LED napájení začne svítit zeleně, což znamená, že zařízení PL-AC56 je spuštěno.
3. Počkejte, než indikátor LED silnoproudého vedení začne svítit zeleně, což znamená, že zařízení PL-AC56 je úspěšně připojeno k zařízení PL-E56P prostřednictvím silnoproudého vedení.
4. Připojte vaše zařízení kabelem nebo bezdrátově k zařízení PL-AC56.
5. Identifikátor SSID a heslo pro připojení Wi-Fi jsou uvedeny na štítku s informacemi o připojení Wi-Fi na zařízení PL-AC56.

Bezpečnostní párování

Vytvoření bezpečné silnoproudé sítě

1. Stiskněte tlačítko Párovat/ resetovat na zařízení PL-E56P.

2. Stiskněte tlačítko Párovat na zařízení PL-AC56. Počkejte, než se rozsvítí indikátor LED silnoproudého vedení, což znamená, že byla vytvořena bezpečná silnoproudá síť.

Připojení bezpečné silnoproudé sítě

1. Stiskněte párovací tlačítko na silnoproudém zařízení v silnoproudé síti.

1. Stiskněte párovací tlačítko na druhém prodlužovači nebo adaptéru. Počkejte, dokud se nerozsvítí indikátor LED silnoproudého vedení, což znamená, že párování bylo úspěšné.

Konfigurování nastavení bezdrátového připojení zařízení PL-AC56

Nastavení bezdrátového připojení zařízení PL-AC56 můžete provést prostřednictvím jeho funkce klonování Wi-Fi nebo prostřednictvím jeho webového rozhraní.

Konfigurování prostřednictvím funkce klonování Wi-Fi

Ke konfigurování nastavení zařízení PL-AC56 použijte název bezdrátové sítě a heslo směrovače.

1. Umístěte zařízení PL-AC56 vedle směrovače a zapněte obě zařízení.
2. Stiskněte tlačítko WPS na směrovači.

1. Stiskněte tlačítko Klonovat na zařízení PL-AC56.

1. Zařízen PL-AC56 a váš směrovač mají nyní stejný název a heslo bezdrátové sítě.

POZNÁMKA: Po úspěšném klonování Wi-Fi přemístěte zařízení PL-AC56 na požadované místo. V případě neúspěchu postupujte podle pokynů v části Konfigurování prostřednictvím webového rozhraní.

Konfigurování prostřednictvím webového rozhraní

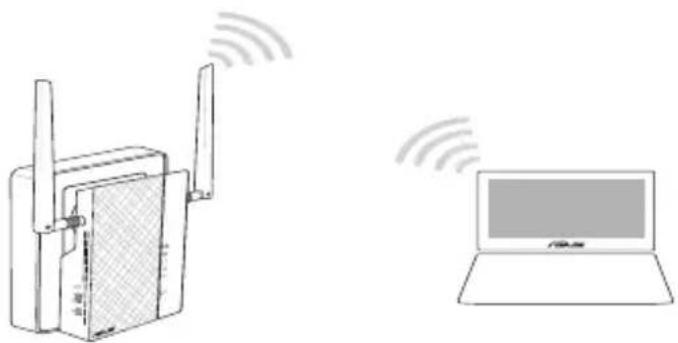

1. Nastavte zařízení PL-AC56 prostřednictvím kabelového nebo bezdrátového připojení. Podrobnosti viz část Nastavení zařízení PL-AC56.

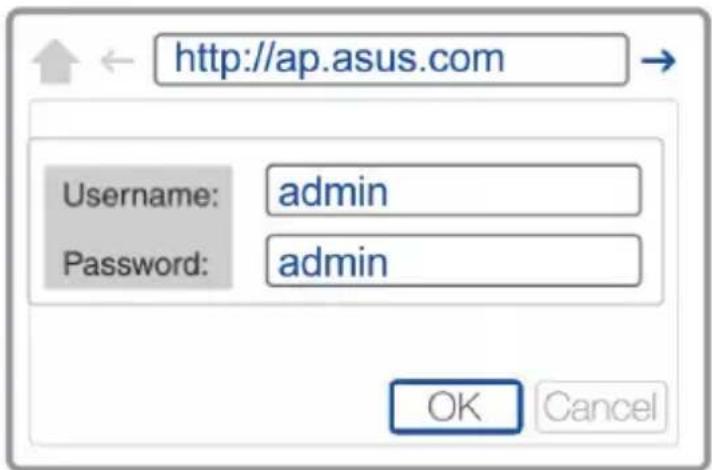

1. Přejděte na web http://ap.asus.com
2. Jako uživatelské jméno a heslo použijte admin.

1. Přejděte na Wireless (Bezdrát) > General (Obecné) a nastavte identifikátor SSID (název sítě) a heslo.
2. Po dokončení klikněte na tlačítko Apply (Použít).

Časté dotazy

OTÁZKA 1: Jak resetovat zařízení PL-AC56?

Když je zařízení PL-AC56 zapnuté, špendlíkem stiskněte a podržte resetovací tlačítko, dokud indikátor LED Wi-Fi nezačne blikat. Když indikátor LED napájení začne svítit zeleně a indikátor LED Wi-Fi svítí, resetování je dokončeno.

OTÁZKA 2: Má zařízení se nemohou připojovat k Internetu.

• Zkontrolujte připojení k Internetu.
- Zkontrolujte, zda indikátor LED silnoproudého vedení svítí na všech silnoproudých zařízeních v síti. Pokud tomu tak není, zkuste zařízení znovu spárovat.
- Zkontrolujte, zda se všechna vaše zařízení nacházejí na stejné sítí.
- Zkontrolujte, zda se všechny prodlužovače a adaptéry nacházejí na stejném elektrickém okruhu.

OTÁZKA 3: Po přemístění na nové místo úspěšně spárované zařízení PL-AC56 nefunguje.

• Zkuste znovu spárovat prodlužovač s adaptérem. Podrobnosti viz Párování zařízení pomocí párovacího tlačítka.
• Zkontrolujte, zda v bezprostřední blízkosti prodlužovačů nebo adaptérů nedochází k možnému rušení, způsobenému například klimatizacemi, pračkami a jinými elektrickými spotřebiči.
• Zkontrolujte, zda se všechna vaše zařízení nacházejí na stejné sítí.
• Zkontrolujte, zda se všechny prodlužovače a adaptéry nacházejí na stejném elektrickém okruhu.

Pakkens indhold

Párovanie so zabezpečením

1. Na zariadení PL-AC56 stlačte tlačidlo klonovania.

1. Prejdite do ponuky Wireless (Bezdrôtová siet) > General (Všeobecné) a nastavte identifikátor SSID (názov siete) a heslo.
2. Po dokončení kliknite na Apply (Použit).

Často kladené otázky

Otázka 1: Ako vynulujem zariadenie PL-AC56?

Zariadenie PL-AC56 zapnite a špendlíkom stlačte a podržte tlačidlo vynulovania, až kým LED indikátor siete Wi-Fi nezačne blikat. Ked'sa LED indikátor napájania rozsvieti na zeleno a LED indikátor siete Wi-Fi sa rozsvieti, proces vynulovania sa skončil.

Otázka 2: Moje zariadenia sa nedokážu pripojit' k internetu.

Zjednodušené prohlášení o shodě s EU

Společnost ASUSTek Computer Inc. tímto prohlašuje, že toto zařízení splňuje základní požadavky a další příslušná ustanovení směrnice 2014/53/EU. Plné znění prohlášení o shodě EU je k dispozici na adrese https://www.asus.com/Networking/PL-AC56-Kit/HelpDesk_Declaration/.

Prohlášení o shodě se směrnicí o ekodesignu 2009/125/ES

Bylo provedeno testování požadavků na ekodesign podle směrnic (ES) č. 1275/2008 a (EU) č. 801/2013. Když se toto zařízení nachází v pohotovostním síťovém režimu, jeho vstupy/výstupy a síťové rozhraní jsou v režimu spánku a nemusí fungovat správně. Zařízení lze probudit vypínačem Wi-Fi, resetovacím tlačítkem nebo tlačítkem WPS.

Toto zařízení vyhovuje limitům EU pro vystavení vyzařování stanoveným pro neřízené prostředí. Toto zařízení musí být nainstalováno a provozováno v minimální vzdálenosti 20 cm mezi zářičem a vaším tělem.

Všechny provozní režimy:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n(HT20), 802.11n(HT40), 802.11ac(VHT80)

Níže je uvedena frekvence, režim a maximální vysílaný výkon v EU:

2412-2472MHz (802.11g 6 Mbps): 19.32 dBm

5180-5240MHz (802.11ac VHT80 MCS0): 22.49 dBm

• Počítač používejte jen při teplotě okolí 0 °C (32 °F) až 40 °C (104 °F).
• Informace naleznete na energetickém štítku na spodní straně vašeho produktu. Ujistěte se, že napájecí adaptér je v souladu s hodnotou na něm uvedenou.
• NEPOKLÁDEJTE na nerovné ani nestabilní pracovní povrchy. Pokud je skřín počítače poškozená, vyhledejte opravnu.
• NEDÁVEJTE ani neupouštějte předměty na horní stranu produktu ani do něj nezastrkujte žádné cizí objekty.
• NEVYSTAVUJTE ani nepoužívejte blízko tekutin, deště nebo vlhkosti. NEPOUŽÍVEJTE modem během bouřek.
• NEZAKRÝVEJTE otvory na produktu, které mají zabránit přehřátí systému.
• NEPOUŽÍVEJTE poškozené napájecí kabely, doplňky ani jiné periférie.
• Pokud je napájecí zdroj porouchaný, nepokoušejte se jej opravovat. Kontaktujte kvalifikovaného servisního technika nebo prodejce.
• Aby nedošlo k zásahu elektrickým proudem, odpojte napájecí kabel z elektrické zásuvky před přemístěním počítače.
