PL-AC56 Kit - Powerline-sovitin ASUS - Ilmainen käyttöohje ja opas

Tuotetyyppi	CPL-sovitinsarja (linjaan kytketty virta)
Merkki	Asus
Malli	PL-AC56 -sarja
CPL-standardi	HomePlug AV2
Maksiminopeus	1200 Mbps
Verkkoliitäntä	2 Ethernet RJ-45 -porttia 10/100/1000 Mbps
Integroitu virtapistoke	Kyllä, häiriösuodattimella
Integroitu Wi-Fi	Ei, vain langallinen malli
Mitat (yksikkö)	108 x 66 x 45 mm
Paino (yksikkö)	210 g
Virransyöttö	100-240 V AC, 50/60 Hz
Virrankulutus	Enintään 8 W käytössä, <0,5 W valmiustilassa
Käyttölämpötila	0 °C – 40 °C
Kosteus	20 % – 80 % RH (ilman kondensaatiota)
Yhdistyspainike	Kyllä, CPL-verkon suojaamiseen
Turvallisuus	AES 128 -bittinen salaus
Huolto	Puhdista kuivalla ja pehmeällä liinalla. Älä käytä kemikaaleja.
Yhteensopivuus	Windows, Mac OS, Linux (selaimen kautta asetuksia varten)
Sarjan sisältö	2 CPL-sovitinta, 2 Ethernet RJ-45 -kaapelia, pikaopas, apuohjelma-CD
Takuu	2 vuotta (maakohtainen)

Usein kysytyt kysymykset - PL-AC56 Kit ASUS

Kuinka asennan Asus PL-AC56 CPL-sarjan?

Kytke yksi sovitin reitittimen lähelle ja yhdistä se Ethernet-kaapelilla. Kytke toinen sovitin pistorasiaan laitteesi (TV, pelikonsoli jne.) lähellä. Paina kummankin sovittimen Pair-painiketta 2 sekunnin ajan yhdistääksesi ne.

Mikä on PL-AC56:n maksiminopeus?

Teoreettinen maksiminopeus on 1200 Mbps HomePlug AV2 -standardilla. Käytännössä todellinen nopeus riippuu kotisi sähköjohdotuksen laadusta.

Voinko käyttää PL-AC56:ta muiden merkkisten CPL-sovittimien kanssa?

Kyllä, se on yhteensopiva kaikkien HomePlug AV2- tai AV-standardia noudattavien sovittimien kanssa. Nopeus voi rajoitua heikomman standardin mukaan.

Kuinka suojaan CPL-verkkoni?

Paina kummankin sovittimen Pair-painiketta luodaksesi yksityisen verkon. AES 128 -bittinen salaus aktivoituu automaattisesti.

Voiko sovittimen kytkeä jatkojohtoon?

Sovitin on parasta kytkeä suoraan seinäpistorasiaan. Jatkojohto voi heikentää suorituskykyä suodatuksen vuoksi.

Kuinka PL-AC56-sovitin nollataan?

Työnnä paperiliitin sovittimen takana olevaan Reset-reikään 10 sekunnin ajaksi, kunnes merkkivalot vilkkuvat.

Mitä tehdä, jos merkkivalot eivät syty?

Tarkista, että pistorasia toimii. Kokeile toista pistorasiaa. Jos ongelma jatkuu, ota yhteyttä Asus-tukeen.

Kuluttaako PL-AC56 paljon sähköä?

Ei, sen virrankulutus on noin 8 W käytössä ja alle 0,5 W valmiustilassa, mikä on erittäin energiatehokasta.

Voinko käyttää PL-AC56:ta kuituyhteyden kanssa?

Kyllä, se on yhteensopiva kaikkien Internet-yhteystyyppien (ADSL, kaapeli, kuitu) kanssa reitittimen kautta, joka on kytketty sovittimeen.

Kuinka saan selville sovittimen laiteohjelmistoversion?

Kirjaudu sovittimen IP-osoitteen (oletus 192.168.1.1) kautta verkkoliittymään. Versionumero näkyy Hallinta-osiossa.

KÄYTTÖOHJE PL-AC56 Kit ASUS

HUOMAUTUS: Jos jokin nimikkeistä on vahingoittunut tai puuttuu, ota yhteys jälleenmyyjään.

Katsaus

PL-AC56 Wireless-AC1200 Wi-Fi PowerLine

PL-E56P Homeplug AV 1200 Mbps PowerLine -sovitin

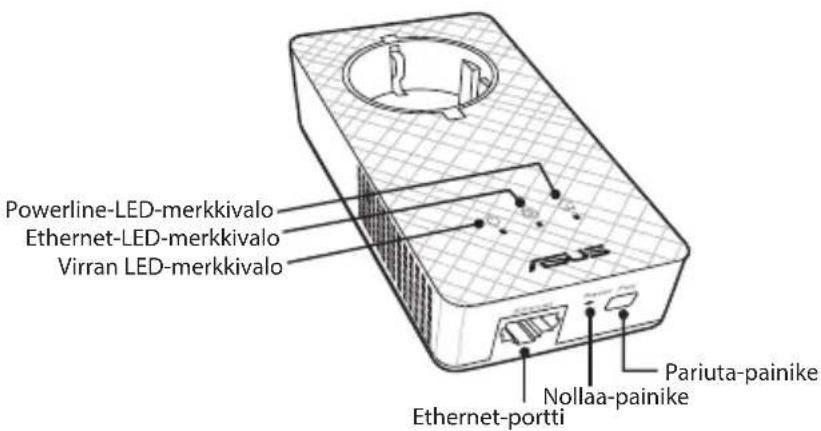

LED-merkkivalot ja painikkeet

LED TILA KUVAUS
	2.4G /5G Wi-Fi	Vilkkuu no-peasti	PL-AC56 kloonaa päätukiaseman SSID:tä ja salasanaa.
		Vilkkuu sekun-nin välein	PL-AC56 nollautuu tehtaan oletusasetuksiin.
	Powerline	Päällä Laite on liitetty yhteen tai useaan powerline-laitteeseen.
		Pois Laitetta ei ole liitetty powerline-laitteeseen.
		Vilkkuu Virransäästötilassa powerline-LED vilkkuu 15 sekunnin välein
	Ethernet	Päälle/Pois Laite on tai ei ole liitetty Ethernet-porttiin.
		Vilkkuu Powerline-sovitin siirtää dataa Ethernet-portin kautta.
	Virta	Päällä/Pois Laite on päällä/pois.Kun laite on kytketty päälle, virran LED-merkkivalo muuttuu punaisesta vihreaksi noin minuutin kuluessa ilmaisten, että laite on käyttövalmis.
		Vilkkuu Vilkkuu sekunnin välein: Pariutus käynnissä.

PAINIKE KUVAUS

Kloonaa Pidä painiketta painettuna noin sekunnin käynnistääksesi päätukiaseman SSID:n ja salasanan kloonauksen.

Pariuta Pidä painiketta painettuna noin sekunnin aloittaaksesi pariutuksen.

Nollaa Pidä painiketta painettuna noin viisi sekuntia palauttaaksesi laitteen tehtaan oletusasetuksiin.

PL-AC56-sarjan asettaminen

Suomi

1. Käytä toimitukseen kuuluvaa Ethernet/verkkokaapelia PL-E56P:n liittämiseen verkkosi reitittimeen tai kytkimeen. Liitä PL-E56Pseinäpistorasiaan.
2. Liitä PL-AC56 samassa virtapiirissä sijaitsevaan seinäpistorasiaan. Odota, kunnes virran LED-merkkivalo muuttuu vihreäksi ilmaisten, että PL-AC56 on käynnistynyt.
3. Odota, kunnes powerline-LED-merkkivalo muuttuu vihreäksi ilmaisten, että PL-AC56:sta yhdistäminen powerlinella PL-E56P:een on onnistunut.
4. Liitä laitteesi PL-AC56:sta langallisella tai langattomalla yhteydellä.
5. Wi-Fi:n SSID ja salasana on painettu PL-AC56:sta Wi-Fi-tietotarraan.

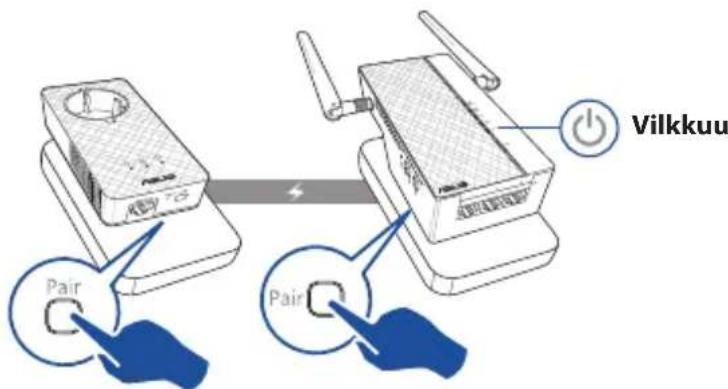

Suojauspariutus

Suojatun powerline-verkon luominen

1. Paina PL-E56P:sta Pariuta/Nollaa-painiketta

2. Paina PL-AC56:sta Pariuta-painiketta. Odota, kunnes powerline-LED-merkkivalo syttyy ilmaisten, että suojattu powerline-verkko on luotu.

Suojatun powerline-verkon liittäminen

1. Paina powerline-verkossa olevan powerline-laitteen Pariutapainiketta.

1. Paina Pariuta-painiketta toisessa laajentimessa tai sovittimessa. Odota, kunnes powerline-LED-merkkivalo syttyy ilmaisten, että pariutus on onnistunut.

Suomi.

PL-AC56:sta langattomien asetusten määrittäminen

Voit määrittää PL-AC56:sta langattomat asetukset sen Wi-Fi-kloonaustoiminnolla tai web-käyttöliittymällä.

Määrittäminen Wi-Fi-kloonauksella

Käytä reitittimen langattoman verkon nimeä ja salasanaa PL-AC56:sta asetusten määrittämiseen.

1. Aseta PL-AC56 reitittimen viereen ja kytke molemman laitteet päälle.
2. Paina reitittimen WPS-painiketta.

1. Paina PL-AC56:sta Kloonaa-painiketta.

1. PL-AC56:lla ja reitittimelläsi on nyt sama langattoman verkon nimi ja salasana.

HUOMAUTUS: Jos Wi-Fi-kloonaus onnistuu, siirrä PL-AC56 haluamaasi sijaintiin. Jos se epäonnistuu, toimi Määrittäminen web-käyttöliittymällä -osan ohjeiden mukaisesti.

Sioni

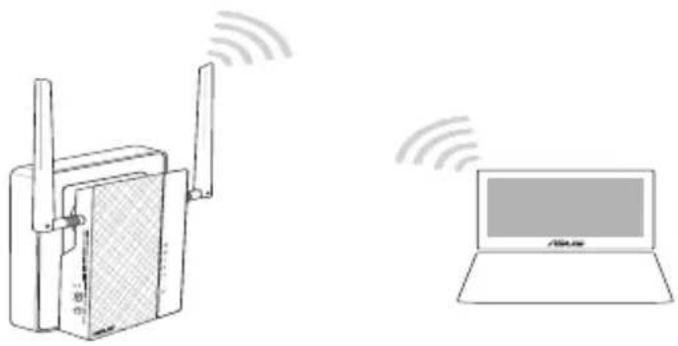

Määrittäminen web-käyttöliittymällä

1. Aseta PL-AC56 langallisella tai langattomalla yhteydellä. Katso lisätietoja osasta PL-AC56:sta asettaminen.

1. Siirry osoitteeseen http://ap.asus.com
2. Käytä "admin"-sanaa sekä käyttäjätunnuksena että salasanana.

1. Siirry kohtaan Wireless (Langaton) > General (Yleinen) ja aseta SSID (verkkonimi) ja salasana.
2. Kun olet valmis, napsauta Apply (Käytä).

Usein kysyttyä (FAQ)

K1: Kuinka PL-AC56 nollataan?

Pidä PL-AC56 päälle kytkettynä suoristetulla paperiliittimellä Nollaus-painiketta painettuna, kunnes Wi-Fi-LED-merkkivalo alkaa vilkkua. Kun virran LED-merkkivalo muuttuu vihreäksi ja Wi-Fi-LED-merkkivalo palaa, nollaus on valmis.

K2: Laitteeni eivät pysty muodostamaan yhteyttä internetiin.

• Tarkista internet-yhteys.
- Varmista, että powerline-LED-merkkivalo syttyy kaikissa verkon powerline-laitteissa. Jos eivät, kokeile laitteiden pariuttamista uudelleen.
• Varmista, että kaikki laitteesi ovat samassa verkossa.
- Varmista, että kaikki laajentimet ja sovittimet ovat samassa virtapiirissä.

K3: Pariutettu PL-AC56-laitteeni ei toimi, kun siirrän sen uuteen sijaintiin.

• Kokeile laajentimen pariuttamista sovittimen kanssa uudelleen. Katso lisätietoja Laitteiden pariuttaminen Pariuta-painikkeella.
• Tarkista kaikki mahdolliset häiriöt, jotka voivat olla liian lähellä laajentimia tai sovittimia, kuten ilmastointilaitteet, pesukoneet ja muut sähkölaitteet.
  • Varmista, että kaikki laitteesi ovat samassa verkossa.
• Varmista, että kaikki laajentimet ja sovittimet ovat samassa virtapiirissä.

Deutsch

Verpackungsinhalt

PL-AC56 Wireless-AC1200 WLAN PowerLine x 1
PL-E56P Homeplug AV 1200 Mb/s PowerLine Adapter x 1
Ethernet (LAN)-Kabel x 2
√ Kurzanleitung x 1
Garantiekarte x1

Yksinkertaistettu EU- vaatimustenmukaisuusvakuutus

ASUSTek Computer Inc. vakuuttaa täten, että tämä laite on 2014/53/EU-direktiivin olennaisten vaatimusten ja muiden asiaan kuuluvien lisäysten mukainen. Koko EU-vaatimustenmukaisuusvakuutuksen teksti on nähtävissä osoitteessa https://www.asus.com/Networking/PL-AC56-Kit/HelpDesk_Declaration/.

Ekologisen suunnittelun direktiivin 2009/125/EY- vaatimustenmukaisuusvakuutus

Testaus (EY) N:o 1275/2008:n ja (EU) N:o 801/2013:n mukaisista ekologisista suunnitteluvaatimuksista on suoritettu. Kun laite on verkossa valmiustilassa, sen I/O- ja verkkoliittymä ovat lepotilassa eivätkä ne ehkä toimi oikein. Herättääksesi laitteen, paina Wi-Fi päälle/pois -, nollaa- tai WPS-painiketta.

Tämä laite täyttää EU-säteilyrajoitukset, jotka on asetettu hallitsemattomaan ympäristöön. Tämä laitteisto tulee asentaa ja sitä tulee käyttää siten, että säteilijän ja kehosi välinen etäisyys on vähintään 20 cm.

Kaikki käyttötilat:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n(HT20), 802.11n(HT40), 802.11ac(VHT80)

Taajuus, tila maksimi lähetetty teho EU:ssa on listattu alla:

2412-2472MHz (802.11g 6 Mbps): 19.32 dBm

5180-5240MHz (802.11ac VHT80 MCS0): 22.49 dBm

• Käytä tätä tuotetta ympäristöissä, joissa ympäristölämpötila on välillä 0°C (32°F) ja 40°C (104°F).
• Varmista tuotteen pohjassa sijaitsevasta arvokilvestä vastaako verkkolaite tätä nimellisarvoa.
• ÄLÄ aseta epätasaisille tai epävakaille pinnoille. Ota yhteys huoltoon, jos kotelo on vahingoittunut.
• ÄLÄ aseta tai pudota esineitä laitteen päälleäläkä anna minkään vieraiden esineiden joutua tuotteen sisään.
• ÄLÄ altista nesteille, sateelle tai kosteudelle tai käytä niiden lähellä. ÄLÄ käytä modeemia ukkosmyrskyn aikana.
• ÄLÄ peitä tuotteen tuuletusaukkoja estääksesi tuotteen vlikuumenemisen.
• ÄLÄ käytä vahingoittuneita virtajohtoja, lisävarusteita tai muita oheislaitteita.
• Jos virtalähde on rikkoutunut, älä itse yritä sitä korjata. Ota yhteys ammattimaiseen huoltohenkilöön tai jälleenmyyjääsi.
• Estääksesi sähköiskun vaaran irrota virtakaapeli pistorasiasta ennen järjestelmän paikan muuttamista.
