Ürün Tipi	CPL Adaptör Kiti (Ethernet üzerinden veri iletimi)
Marka	Asus
Model	PL-AC56 Kiti
CPL Standardı	HomePlug AV2
Maksimum Veri Hızı	1200 Mbps
Ağ Arabirimi	2 adet Ethernet RJ-45 bağlantı noktası 10/100/1000 Mbps
Entegre Elektrik Priz	Evet, parazit filtresiyle
Entegre Wi-Fi	Hayır, yalnızca kablolu model
Boyut (birim)	108 x 66 x 45 mm
Ağırlık (birim)	210 g
Güç Kaynağı	100-240 V AC, 50/60 Hz
Güç Tüketimi	Çalışmada maks. 8 W, beklemede <0,5 W
Kullanım Sıcaklığı	0 °C ile 40 °C arası
Nem	%20 - %80 Bağıl Nem (yoğuşmasız)
Eşleme Düğmesi	Evet, CPL ağını güvence altına almak için
Güvenlik	AES 128 bit şifreleme
Bakım	Kuru ve yumuşak bir bezle temizleyin. Kimyasal ürünler kullanmayın.
Uyumluluk	Windows, Mac OS, Linux (yapılandırma için tarayıcı üzerinden)
Kutu İçeriği	2 adet CPL adaptörü, 2 adet Ethernet RJ-45 kablosu, hızlı başlangıç kılavuzu, yardımcı program CD'si
Garanti	2 yıl (ülkeye göre değişir)

Sık sorulan sorular - PL-AC56 Kit ASUS

Asus PL-AC56 CPL kiti nasıl kurulur?

Bir adaptörü yönlendiricinizin yakınına takın ve bir Ethernet kablosuyla bağlayın. İkinci adaptörü cihazınızın (TV, konsol vb.) yakınındaki bir prize takın. Her adaptördeki Eşle düğmesine 2 saniye basarak eşleştirin.

PL-AC56'nın maksimum veri hızı nedir?

Teorik maksimum hız, 1200 Mbps'dir (HomePlug AV2 standardı). Pratikte gerçek hız, evinizdeki elektrik kablolamasının kalitesine bağlıdır.

PL-AC56'yı diğer marka CPL adaptörlerle kullanabilir miyim?

Evet, HomePlug AV2 veya AV standardına uygun herhangi bir adaptörle uyumludur. Hız, en düşük standarda göre sınırlanabilir.

CPL ağımı nasıl güvence altına alabilirim?

Her adaptördeki Eşle düğmesine basarak özel bir ağ oluşturun. AES 128 bit şifreleme otomatik olarak etkinleştirilir.

Adaptör bir çoklu prize takılabilir mi?

Adaptörü doğrudan bir duvar prizine takmanız önerilir. Çoklu priz, filtreleme nedeniyle performansı düşürebilir.

PL-AC56 adaptörü nasıl sıfırlanır?

Adaptörün arkasındaki Sıfırla deliğine bir ataç sokun ve göstergeler yanıp sönene kadar 10 saniye basılı tutun.

Göstergeler yanmazsa ne yapmalıyım?

Elektrik prizinin çalıştığından emin olun. Başka bir priz deneyin. Sorun devam ederse Asus desteği ile iletişime geçin.

PL-AC56 çok elektrik tüketir mi?

Hayır, çalışmada yaklaşık 8 W, beklemede ise 0,5 W'dan az tüketir, bu da oldukça ekonomiktir.

PL-AC56'yı fiber bağlantıyla kullanabilir miyim?

Evet, adaptöre bağlı yönlendirici aracılığıyla her türlü İnternet bağlantısıyla (ADSL, kablo, fiber) uyumludur.

Adaptörün donanım yazılımı sürümünü nasıl öğrenebilirim?

Adaptörün IP adresi (varsayılan 192.168.1.1) üzerinden web arayüzüne bağlanın. Sürüm numarası Yönetim bölümünde görüntülenir.

KULLANIM KILAVUZU PL-AC56 Kit ASUS

1 adet PL-AC56 Kablosuz AC1200 Wi-Fi Güç Hattı
1 adet PL-E56P Priz AV 1200 Mbps Güç Hattı Adaptörü
2 adet Ethernet (LAN) kablosu
1 adet Hızlı Başlangıç Kılavuzu
1 adet garanti kartı

NOT: Bileşenlerden herhangi biri hasar görmüş ya da eksikse satıcınızla iletişime geçin.

Hızlı bakış

PL-AC56 Kablosuz AC1200 Wi-Fi Güç Hattı

PL-E56P Priz AV 1200 Mbps Güç Hattı Adaptörü

LED'ler ve düğmeler

LED DURUM		AÇIKLAMA
	2.4G /5G Wi-Fi	Hizla yanıp sönüyor	PL-AC56 aygıtınız, ana erişim noktasının SSID bilgisi ve şifresinin kopyasını çıkarıyor.
		Saniyede bir yanıp sönme	PL-AC56 aygıtınız varsayılan fabrika ayarlarına sıfırlıyor.
	Güç hattı Yanıyor	Aygıt bir veya daha fazla güç hattı aygıtına bağlı.
		Sönük Aygıt herhangi bir güç hattı aygıtına bağlı değil.
		Yanıp sönüyor Güç	hattı LED'i Güç Tasarrufu modunda 15 saniyede bir yanıp söner.
	Ethernet Yanıyor/Sönük Ethernet bağlantı noktasına bir aygıt bağlı veya değil.
				Yanıp sönüyor Güç	hattı adaptörü Ethernet bağlantı noktası aracılığıyla veri aktarıyor.
	Güç	Yanıyor/Sönük Aygıtınız açık/kapalı.Açıldığında, güç LED'i yaklaşık bir dakika içinde kırmızıdan yeşil renge dönerek kullanımahazır olduğunu belirtir.
		Yanıp sönüyor Saniyede bir yanıp sönme:Eşleştirme devam ediyor.

DÜĞME AÇIKLAMA

Kopya Çıkar Ana erişim noktasının SSID bilgisi ve şifresinin kopyasının çıkarılmasını başlatmak için düğmeyi yaklaşık bir saniye basılı tutun.

Eşleştir Eşleştirme işlemini başlatmak için düğmeyi yaklaşık bir saniye basılı tutun.

Sifirla Aygıtınızı varsayılan fabrika ayarlarına geri yüklemek için düğmeyi yaklaşık beş saniye basılı tutun.

Türkçe

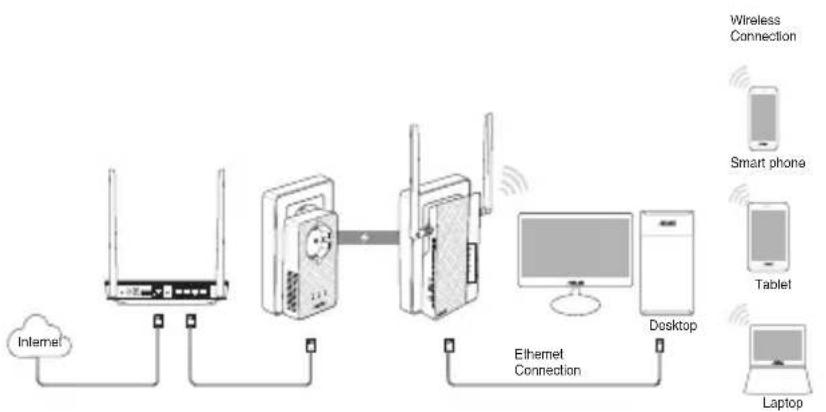

PL-AC56 Takımınızı kurma

1. PL-E56P adaptörünüzü ağınızın yönlendiricisine ya da anahtarına bağlamak için, birlikte gelen Ethernet/ağ kablosunu kullanın. PL-E56P adaptörünüzü bir prize takın.
2. PL-AC56 aygıtınızı aynı devrede bulunan bir prize takın. Güç LED'i, PL-AC56 aygıtınızın ön yüklemeyi tamamladığını belirten yeşil renge dönene kadar bekleyin.
3. Güç hattı LED'i, PL-AC56 aygıtınızın güç hattı aracılığıyla PL-E56P adaptörünüze başarıyla bağlandığını belirten yeşil renge dönene kadar bekleyin.
4. Aygıtınızı kablolu ya da kablosuz bağlantı aracılığıyla PL-AC56 aygıtınıza bağlayın.
5. Wi-Fi SSID bilgisi ve şifresi, PL-AC56 üzerindeki Wi-Fi bilgisi etiketindedir.

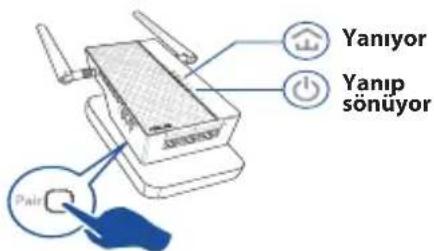

Güvenlik eşleştirmesi

Güvenli güç hattı ağı oluşturma

1. PL-E56P adaptörünüzdeki Eşleştir/Sıfırla düğmesine basın.

2. PL-AC56 aygıtınızdaki Eşleştir düğmesine basın. Güç hattı LED'i, güvenli güç hattı ağının oluşturulduğunu belirtmek üzere yanana kadar bekleyin.

Güvenli güç hattı ağına katılma

1. Güç hattı ağındaki bir güç hattı aygıtında Eşleştir düğmesine basın.

1. Diğer genişleticideki veya adaptördeki Eşleştir düğmesine basın. Güç hattı LED'i, eşleştirmenin başarılı olduğunu belirtmek üzere yanana kadar bekleyin.

PL-AC56 kablosuz ayarlarını yapılandırma

PL-AC56 aygıtınızın kablosuz ayarlarını Wi-Fi Kopya Çıkar işlevi veya web arayüzü aracılığıyla yapılandırabilirsiniz.

Wi-Fi Kopya Çıkar aracılığıyla yapılandırma

PL-AC56 ayarlarını yapılandırmak için yönlendiricinizin kablosuz ağ adını ve şifresini kullanın.

1. PL-AC56 aygıtınızı yönlendiricinizin yanına yerleştirip her iki aygıtı da açın.
2. Yönlendiricinizdeki WPS düğmesine basın.

1. PL-AC56 aygıtınızdaki Kopya Çıkar düğmesine basın.

1. PL-AC56 aygıtınızla yönlendiriciniz artık aynı kablosuz ağ adı ve şifresine sahiptir.

NOT: Wi-Fi Kopya Çıkar işlevi başarılı olursa, PL-AC56 aygıtınızı tercih ettiğiniz konuma taşıyın. Başarısız olursa, Web arayüzü aracılığıyla yapılandırma kısmındaki adımları izleyin.

Web arayüzü aracılığıyla yapılandırma

1. PL-AC56 aygıtinızı kablolu ya da kablosuz bağlantı aracılığıyla kurun. Ayrıntılar için PL-AC56 aygıtinızı kurma kısmına başvurun.

1. http://ap.asus.com adresine gidin.
2. Hem kullanıcı adı hem de şifre olarak admin kullanın.

1. Wireless (Kablosuz) > General (Genel) kısmına gidip SSID (ağ adı) bilgisini ve şifreyi ayarlayın.
2. Tamamladığınızda Apply (Uygula) düğmesine tıklayın.

Sık Sorulan Sorular (SSS)

S1: PL-AC56 aygıtımı nasıl sıfırlarım?

PL-AC56 aygıtınız açık durumdayken, Wi-Fi LED'i yanıp sönmeye başlayana kadar Sıfırla düğmesini basılı tutmak için bir iğne kullanın. Güç LED'i yeşil renge döndüğünde ve Wi-Fi LED'i yandığında sıfırlama işlemi tamamlanır.

S2: Aygıtlarım Internet'e bağlanamıyor.

• Internet bağlantı nizi kontrol edin.
• Ağdaki tüm güç hattı aygıtlarınızda güç hattı LED'inin yandığından emin olun. Yanmıyorlarsa, aygıtları tekrar eşleştirmeyi deneyin.
• Tüm aygıtlarınızın aynı ağda olduğundan emin olun.
• Tüm genişleticilerin ve adaptörlerin aynı elektrik devresinde olduğundan emin olun.

S3: Başarıyla eşleştirilen PL-AC56 aygıtım, yeni bir konuma taşındıktan sonra çalışmıyor.

• Genişleticinizi adaptörünüzle tekrar eşleştirmeyi deneyin. Ayrıntılar için Aygıtları Eşleştir düğmesi aracılığıyla eşleştirme kısmına başvurun.
• Genişleticilerinize ya da adaptörlerinize çok yakın olabilecek, klimalar, çamaşır makineleri ve diğer elektrikli cihazlar gibi kaynaklardan olası parazitleri kontrol edin.
• Tüm aygıtlarınızın aynı ağda olduğundan emin olun.
• Tüm genişleticilerin ve adaptörlerin aynı elektrik devresinde olduğundan emin olun.

Вміст упакування

AEEE Yönetmeliğine Uygundur. IEEE Yönetmeliğine Uygundur.

- Bu Cihaz Türkiye analog şebekelerde çalışabilecek şekilde tasarlanmıştır.

- Cihazın ayrıntılı kurulum rehberi kutu içeriğinden çıkan CD içerisindedir. Cihazın kullanıcı arayüzü Türkçe'dir.

- Cihazın kullanılması planlanan ülkelerde herhangi bir kısıtlaması yoktur. Ülkeler simgeler halinde kutu üzerinde belirtilmiştir.

Basitleştirilmiş AB Uygunluk Bildirimi

ASUSTek Computer Inc., bu aygıtin temel gereksinimlerle ve 2014/53/EU Yönergesinin diğer ilgili koşullarıyla uyumlu olduğunu bildirir. AB uygunluk bildiriminin tam metni hhttps://www.asus.com/Networking/PL-AC56-Kit/HelpDesk_Declaration/adresinde bulunabilir.

2009/125/EC Çevreye Duyarlı Tasarım yönergesi için Uygunluk Bildirimi

(EC) No 1275/2008 ve (EU) No 801/2013 uyarınca çevreye duyarlı tasarım gereksinimlerine yönelik test işlemi gerçekleştirilmiştir. Aygıt Ağa Bağlı Bekleme Modundayken, G/Ç ve ağ arabirimi uyku modundadır ve uygun biçimde çalışmayabilir. Aygıtı uyku durumundan çıkarmak için Wi-Fi açık/kapalı, sıfırla veya WPS düğmesine basın.

Bu donanım, kontrolsüz bir ortam için belirlenen AB radyasyona maruz kalma sınırlarıyla uyumludur. Bu donanım, sinyal vericisi ve vücudunuz arasında en az 20 cm mesafe olacak şekilde yerleştirilmeli ve çalıştırılmalıdır.

Tüm işletim modları:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n(HT20), 802.11n(HT40), 802.11ac(VHT80)

AB içinde frekans, mod ve iletilen en fazla güç aşağıda listelenmektedir:

2412-2472MHz (802.11g 6 Mbps): 19.32 dBm

5180-5240MHz (802.11ac VHT80 MCS0): 22.49 dBm

• Bu ürünü ortam sıcaklığı 0°C (32°F) ve 35°C (95°F) arasındaki sıcaklıklarda kullanın.
• Ürününüzün altındaki derecelendirme etiketine başvurun ve güç adaptörünüzün bununla uyumlu olduğundan emin olun.
• Düzgün veya sabit olmayan çalışma yüzeylerine YERLEŞTİRMEYİN. Kasa hasar görmüşse servise başvurun.
• Ürünün üzerine nesneler koymayın veya düşürmeyin ve içine yabancı nesneler itmeyin.
• Sıvilara, yağmura ya da neme maruz BIRAKMAYIN veya bunların yanında KULLANMAYIN. Şimşekli fırtınalarda modemi KULLANMAYIN.
• Sistemin aşırı ısınmasını önlemek için üründeki havalandırma deliklerinin üzerini kapatmayın.
• Sistemin aşırı ısınmasını önlemek için masaüstü PC'nin üzerindeki hava deliklerini KAPATMAYIN.
• Güç kaynağı bozulmuşsa, tek başınıza onarmaya çalışmayın. Yetkili servis teknisyeniyle veya satıcınızla bağlantı kurun.
• Elektrik çarpması riskini önlemek için, sistemin yerini değiştirmeden önce güç kablosunun elektrik prizi ile olan bağlantısını kesin.
