Type de produit	Kit adaptateur CPL (courant porteur en ligne)
Marque	Asus
Modèle	PL-AC56 Kit
Norme CPL	HomePlug AV2
Débit maximal	1200 Mbps
Interface réseau	2 ports Ethernet RJ-45 10/100/1000 Mbps
Prise électrique intégrée	Oui, avec filtre antiparasite
Wi-Fi intégré	Non, modèle filaire uniquement
Dimensions (unité)	108 x 66 x 45 mm
Poids (unité)	210 g
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique	Max 8 W en fonctionnement, <0,5 W en veille
Température d'utilisation	0 °C à 40 °C
Humidité	20 % à 80 % HR (sans condensation)
Bouton de couplage	Oui, pour sécuriser le réseau CPL
Sécurité	Chiffrement AES 128 bits
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Compatibilité	Windows, Mac OS, Linux (via navigateur pour la configuration)
Contenu du kit	2 adaptateurs CPL, 2 câbles Ethernet RJ-45, guide de démarrage rapide, CD d'utilitaires
Garantie	2 ans (selon pays)

FOIRE AUX QUESTIONS - PL-AC56 Kit ASUS

Comment installer le kit CPL Asus PL-AC56 ?

Branchez un adaptateur près de votre routeur et reliez-le via un câble Ethernet. Branchez le second adaptateur dans une prise près de votre appareil (TV, console, etc.). Appuyez sur le bouton Pair de chaque adaptateur pendant 2 secondes pour les coupler.

Quel est le débit maximal du PL-AC56 ?

Le débit théorique maximal est de 1200 Mbps en norme HomePlug AV2. En pratique, le débit réel dépend de la qualité du câblage électrique de votre logement.

Puis-je utiliser le PL-AC56 avec d'autres marques d'adaptateurs CPL ?

Oui, il est compatible avec tout adaptateur respectant la norme HomePlug AV2 ou AV. Le débit pourra être limité à la norme la plus faible.

Comment sécuriser mon réseau CPL ?

Appuyez sur le bouton Pair de chaque adaptateur pour créer un réseau privé. Le chiffrement AES 128 bits est activé automatiquement.

L'adaptateur peut-il être branché sur une multiprise ?

Il est préférable de brancher l'adaptateur directement sur une prise murale. Une multiprise peut réduire les performances à cause du filtrage.

Comment réinitialiser l'adaptateur PL-AC56 ?

Insérez un trombone dans le trou Reset à l'arrière de l'adaptateur pendant 10 secondes jusqu'à ce que les voyants clignotent.

Que faire si les voyants ne s'allument pas ?

Vérifiez que la prise électrique fonctionne. Essayez une autre prise. Si le problème persiste, contactez le support Asus.

Le PL-AC56 consomme-t-il beaucoup d'électricité ?

Non, sa consommation est d'environ 8 W en fonctionnement et moins de 0,5 W en veille, ce qui est très économe.

Puis-je utiliser le PL-AC56 avec une connexion fibre ?

Oui, il est compatible avec tout type de connexion Internet (ADSL, câble, fibre) via le routeur connecté à l'adaptateur.

Comment connaître la version du firmware de l'adaptateur ?

Connectez-vous à l'interface web via l'adresse IP de l'adaptateur (par défaut 192.168.1.1). Le numéro de version est affiché dans la section Administration.

MODE D'EMPLOI PL-AC56 Kit ASUS

CPL Wi-Fi Wireless-AC1200 PL-AC56 x 1
Adaptateur CPL 1200 Mbit/s Homeplug AV PL-E56P x 1
Câble Ethernet (LAN) x 2
Guide de démarrage rapide x 1
Carte de garantie x 1

REMARQUE : Si l'un des éléments est endommagé ou manquant, veuillez contacter votre revendeur.

Aperçu rapide

Adaptateur CPL 1200 Mbit/s Homeplug AV PL-E56P

LED et boutons

LED		ÉTAT DESCRIPTION
	Wi-Fi 2,4GHz / 5G	Clignote rapidement	Votre PL-AC56 clone le SSID et le mot de passe du point d'accès parent.
		Clignote toutes les cinq secondes	Votre PL-AC56 se réinitialise aux réglages d'usine par défaut.
	CPL Allumée L'appareil est connecté à un ou plusieurs périphériques CPL.
	Ethernet	Allumée/Éteinte Un appareil est connecté ou n'est pas connecté au port Ethernet.
		Clignotante L'adaptateur CPL transfère des données via le port Ethernet.
	Alimentation Allumée/Éteinte Votre appareil est allumé/éteint.Une fois allumé, la LED d'alimentation passe du rouge au vert en environ une minute, indiquant que l'appareil est prêt à être utilisé.

BOUTON DESCRIPTION

Cloner Appuyez et maintenez le bouton enfoncé pendant environ une seconde pour commencer à cloner le SSID et le mot de passe du point d'accès parent.

Appairer Appuyez et maintenez le bouton enfoncé pendant environ une seconde pour démarrer le processus d'appairage.

Réinitialiser Appuyez et maintenez le bouton enfoncé pendant environ cinq secondes pour restaurer l'appareil aux réglages d'usine par défaut.

Français

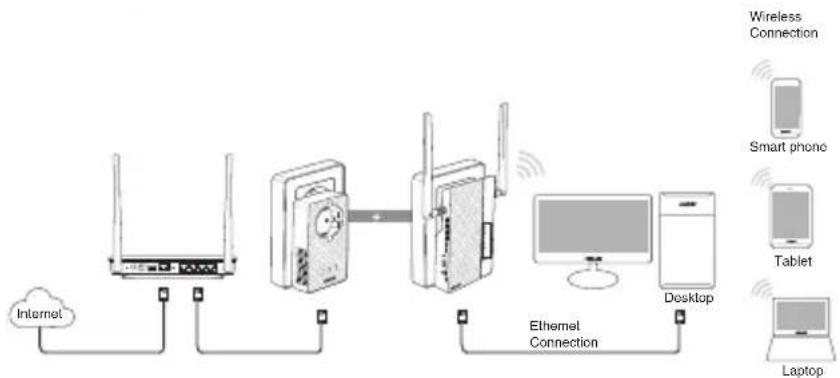

Configurer votre PL-AC56

1. Utilisez le câble Ethernet/réseau fourni pour connecter votre PL-E56P à votre routeur ou commutateur réseau. Branchez votre PL-E56P à une prise électrique.
2. Branchez votre PL-AC56 à une prise électrique située sur le même circuit. Attendez que la LED d'alimentation devienne verte, indiquant que votre PL-AC56 a terminé de démarrer.
3. Attendez que la LED CPL devienne verte, indiquant que votre PL-AC56 s'est connecté avec succès à votre PL-E56P via le courant porteur.
4. Connectez votre appareil à votre PL-AC56 via une connexion filaire ou sans fil.
5. Le SSID et le mot de passe Wi-Fi sont indiqués sur l'étiquette d'information Wi-Fi de votre PL-AC56.

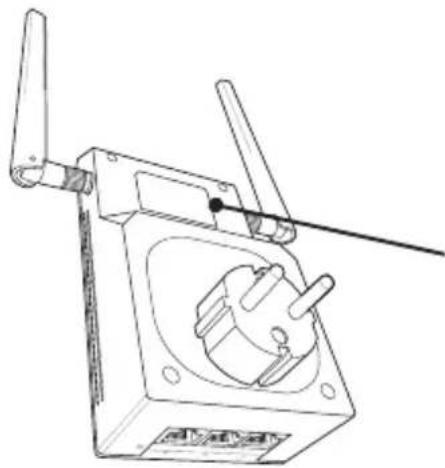

Étiquette d'information Wi-Fi

Appairage de sécurité

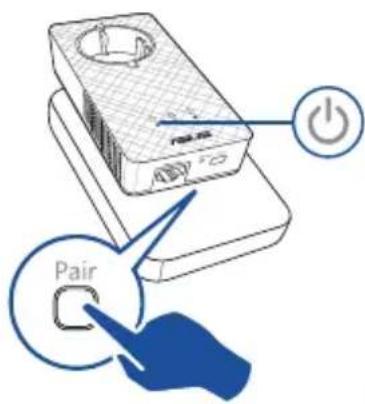

Créer un réseau CPL sécurisé

1. Appuyez sur le bouton d'appairage de votre PL-E56P.

2. Appuyez sur le bouton d'appairage de votre PL-AC56. Attendez que la LED CPL s'allume, indiquant qu'un réseau CPL sécurisé a été créé.

Rejoindre un réseau CPL sécurisé

1. Appuyez sur le bouton d'appairage d'un périphérique CPL dans le réseau CPL.

Français

1. Appuyez sur le bouton d'appairage d'un autre extenseur ou d'un autre adaptateur. Attendez que la LED CPL s'allume, indiquant que l'appairage est réussi.

Configurer les paramètres sans fil de votre PL-AC56

Vous pouvez configurer les paramètres sans fil de votre PL-AC56 via sa fonction Wi-Fi Clone (Clonage Wi-Fi) ou son interface Web.

Configurer via le clonage Wi-Fi

Utilisez le nom de réseau sans fil et le mot de passe de votre routeur pour configurer les paramètres de votre PL-AC56.

1. Placez votre PL-AC56 à côté de votre routeur et allumez les deux appareils.

2. Appuyez sur le bouton de clonage de votre PL-AC56.

3. Appuyez sur le bouton WPS de votre routeur.

1. Votre PL-AC56 et votre routeur ont désormais le même nom de réseau sans fil et le même mot de passe.

REMARQUE : Si le clonage Wi-Fi réussit, déplacez votre PL-AC56 vers votre emplacement préféré. S'il échoue, suivez les étapes dans Configurer via l'interface Web.

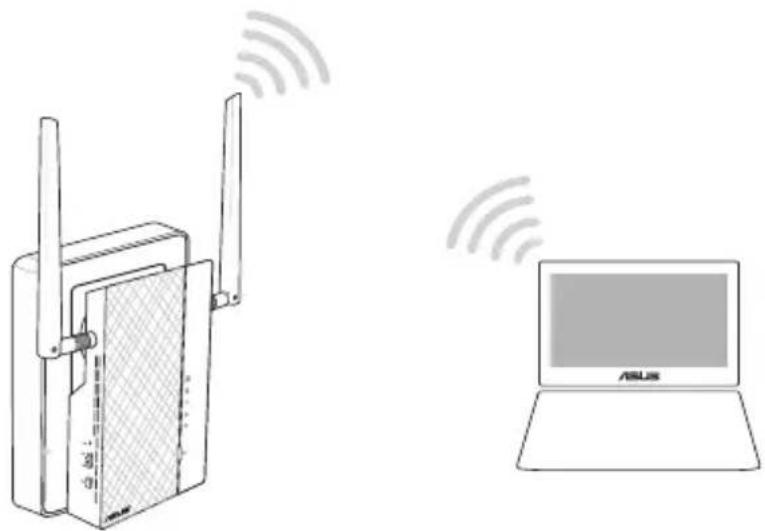

Configurer via l'interface Web

1. Configurez votre PL-AC56 via une connexion filaire ou sans fil. Pour des informations détaillées, consultez la section Configurer votre PL-AC56.

1. Rendez-vous sur le site http://ap.asus.com
2. Utilisez admin comme nom d'utilisateur et mot de passe.

1. Allez dans Sans fil> Général et définissez le SSID (nom de réseau) et le mot de passe.
2. Une fois terminé, cliquez sur Appliquer.

Français

Foire aux questions (FAQ)

Q1 : Comment réinitialiser mon PL-AC56 ?

Lorsque le PL-AC56 est allumé, utilisez une pointe pour appuyer et maintenir enfoncé le bouton de réinitialisation jusqu'à ce que la LED Wi-Fi commence à clignoter. Lorsque la LED d'alimentation devient verte et que la LED Wi-Fi est allumée, le processus de réinitialisation est terminé.

Q2 : Mes appareils ne peuvent pas se connecter à Internet.

• Vérifiez votre connexion Internet.
• Assurez-vous que la LED CPL est allumée sur tous vos périphériques CPL du réseau. Si ce n'est pas le cas, essayez d'appairer à nouveau les appareils.
• Assurez-vous que tous vos appareils sont sur le même réseau.
• Assurez-vous que tous les extenseurs et tous les adaptateurs sont sur le même circuit électrique.

Q3 : Mon PL-AC56 appairé avec succès ne fonctionne pas après l'avoir déplacé vers un nouvel emplacement.

• Essayez d'appairer à nouveau votre extenseur avec votre adaptateur. Pour des informations détaillées, consultez la section Appairer des appareils avec le bouton d'appairage.
• Vérifiez les interférences potentielles pouvant être trop proches de vos extenseurs ou de vos adaptateurs, telles que les climatisations, les lave-linges et autres équipements électriques.
  • Assurez-vous que tous vos appareils sont sur le même réseau.
  • Assurez-vous que tous les extenseurs et tous les adaptateurs sont sur le même circuit électrique.

Pakkauksen sisältö

PL-AC56 Wireless-AC1200 Wi-Fi PowerLine x 1
PL-E56P Homeplug AV 1200 Mbps PowerLine-
verkkolaite x 1
Ethernet (LAN) -kaapeli x 2
Pikaopas x 1
Takuukortti x 1

Déclaration de conformité de Innovation, Sciences et Développement économique Canada (ISED)

Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter

tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

La bande 5150 – 5250 MHz est réservée uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.

CAN ICES-3(B)/NMB-3(B)

Informations concernant l'exposition aux fréquences radio (RF)

La puissance de sortie émise par cet appareil sans fil est inférieure à la limite d'exposition aux fréquences radio d'Innovation, Sciences et Développement économique du Canada (ISED). Utilisez l'appareil sans fil de façon à minimiser les contacts humains lors d'un fonctionnement normal.

Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps.

L'utilisation de cet appareil est autorisée au Canada. Pour consulter l'entrée correspondant à l'appareil dans la liste d'équipement radio (REL - Radio Equipment List) d'Innovation, Sciences et Développement économique du Canada, rendez-vous sur :

http://www.ic.gc.ca/eic/site/ceb-bhst.nsf/eng/h_tt00020.html Pour des informations supplémentaires concernant l'exposition aux fréquences radio au Canada, rendez-vous sur : https://www.ic.gc.ca/eic/site/smt-gst.nsf/eng/sf08792.html

UA.TR.028

EAC

Précautions d'emploi de l'appareil

a. Soyez particulièrement vigilant quant à votre sécurité lors de l'utilisation de cet appareil dans certains lieux (les avions, les aéroports, les hôpitaux, les stations-service et les garages professionnels).
b. Évitez d'utiliser cet appareil à proximité de dispositifs médicaux implantés. Si vous portez un implant électronique (stimulateurs cardiaques, pompes à insuline, neurostimulateurs...), veuillez impérativement respecter une distance minimale de 15 centimètres entre cet appareil et votre corps pour réduire les risques d'interférence.
c. Utilisez cet appareil dans de bonnes conditions de réception pour minimiser le niveau de rayonnement. Ce n'est pas toujours le cas dans certaines zones ou situations, notamment dans les parkings souterrains, dans les ascenseurs, en train ou en voiture ou tout simplement dans un secteur mal couvert par le réseau.
d. Tenez cet appareil à distance des femmes enceintes et du bas-ventre des adolescents.

Déclaration simplifiée de conformité de l'UE

ASUSTek Computer Inc. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes de la directive 2014/53/UE. La déclaration de conformité de l'UE peut être téléchargée à partir du site internet suivant: https://www.asus.com/Networking/PL-AC56-Kit/HelpDesk_Declaration/.

Déclaration de conformité (Directive sur l'écoconception 2009/125/CE)

Test de la conformité aux exigences d'écoconception selon [CE 1275/2008] et [UE 801/2013]. Lorsque l'appareil est en mode Networked Standby, son panneau d'E/S et son interface réseau sont en mode veille et peuvent ne pas fonctionner correctement. Pour sortir l'appareil du mode veille, appuyez sur le bouton Wi-Fi, de réinitialisation ou WPS

Cet appareil a été testé et s'est avéré conforme aux limites établies par l'UE en terme d'exposition aux radiations dans un environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps.

Tous les modes de fonctionnement:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n(HT20), 802.11n(HT40), 802.11ac(VHT80)

La fréquence, le mode et la puissance maximale transmise de l'UE sont listés ci-dessous:

2412-2472MHz (802.11g 6 Mbps): 19.32 dBm

5180-5240MHz (802.11ac VHT80 MCS0): 22.49 dBm

• Utilisez ce produit dans un environnement dont la température ambiante est comprise entre 0°C (32°F) et 40°C (104°F).
• Référez-vous à l'étiquette située au dessous du produit pour vérifier que l'adaptateur secteur répond aux exigences de tension.
• NE PAS placer sur une surface irrégulière ou instable. Contactez le service après-vente si le châssis a été endommagé.
• NE PAS placer, faire tomber ou insérer d'objets sur/dans le produit.
• NE PAS exposer l'appareil à la pluie ou à l'humidité, tenez-le à distance des liquides. NE PAS utiliser le modem lors d'un orage.
• NE PAS bloquer les ouvertures destinées à la ventilation du système pour éviter que celui-ci ne surchauffe.
• NE PAS utiliser de cordons d'alimentation, d'accessoires ou autres périphériques endommagés.
• Si l'adaptateur est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualifié ou votre revendeur.
• Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.
