Produkta veids	CPL adaptera komplekts (strāvas līnijas)
Zīmols	Asus
Modelis	PL-AC56 Kit
CPL standarts	HomePlug AV2
Maksimālais datu pārraides ātrums	1200 Mbps
Tīkla interfeiss	2 Ethernet RJ-45 porti 10/100/1000 Mbps
Iebūvēta elektriskā ligzda	Jā, ar prettraucējumu filtru
Iebūvēts Wi-Fi	Nē, tikai vadu modelis
Izmēri (vienība)	108 x 66 x 45 mm
Svars (vienība)	210 g
Barošana	100-240 V AC, 50/60 Hz
Enerģijas patēriņš	Maks. 8 W darbībā, <0,5 W gaidīšanas režīmā
Darba temperatūra	0 °C līdz 40 °C
Mitrums	20 % līdz 80 % RH (bez kondensāta)
Savienošanas poga	Jā, lai nodrošinātu CPL tīklu
Drošība	AES 128 bitu šifrēšana
Apkope	Tīrīt ar sausu, mīkstu drānu. Neizmantot ķīmiskus līdzekļus.
Saderība	Windows, Mac OS, Linux (konfigurācijai caur pārlūkprogrammu)
Komplekta saturs	2 CPL adapteri, 2 Ethernet RJ-45 kabeļi, ātrās darbības rokasgrāmata, utilītu CD
Garantija	2 gadi (atkarībā no valsts)

Bieži uzdotie jautājumi - PL-AC56 Kit ASUS

Kā uzstādīt Asus PL-AC56 CPL komplektu?

Pievienojiet vienu adapteri pie maršrutētāja un savienojiet to ar Ethernet kabeli. Pievienojiet otro adapteri kontaktligzdā pie jūsu ierīces (TV, konsole utt.). Nospiediet katra adaptera Pair pogu uz 2 sekundēm, lai tos savienotu.

Kāds ir PL-AC56 maksimālais datu pārraides ātrums?

Teorētiskais maksimālais ātrums ir 1200 Mbps saskaņā ar HomePlug AV2 standartu. Praksē faktiskais ātrums ir atkarīgs no jūsu mājas elektroinstalācijas kvalitātes.

Vai es varu izmantot PL-AC56 ar citu zīmolu CPL adapteriem?

Jā, tas ir saderīgs ar jebkuru adapteri, kas atbilst HomePlug AV2 vai AV standartam. Ātrums var būt ierobežots līdz zemākajam standartam.

Kā nodrošināt mana CPL tīkla drošību?

Nospiediet katra adaptera Pair pogu, lai izveidotu privātu tīklu. Automātiski tiek aktivizēta AES 128 bitu šifrēšana.

Vai adapteri var pievienot pagarinātājā?

Ieteicams adapteri pievienot tieši sienas kontaktligzdā. Pagarinātājs var samazināt veiktspēju filtrēšanas dēļ.

Kā atiestatīt PL-AC56 adapteri?

Ievietojiet saspraudi adaptera aizmugurējā Reset atverē uz 10 sekundēm, līdz indikatori sāk mirgot.

Ko darīt, ja indikatori neiedegas?

Pārbaudiet, vai kontaktligzda darbojas. Izmēģiniet citu kontaktligzdu. Ja problēma saglabājas, sazinieties ar Asus atbalstu.

Vai PL-AC56 patērē daudz elektrības?

Nē, tā patēriņš ir aptuveni 8 W darbībā un mazāk nekā 0,5 W gaidīšanas režīmā, kas ir ļoti ekonomiski.

Vai es varu izmantot PL-AC56 ar optiskās šķiedras savienojumu?

Jā, tas ir saderīgs ar jebkuru interneta savienojuma veidu (ADSL, kabelis, optiskā šķiedra), izmantojot maršrutētāju, kas pievienots adapterim.

Kā uzzināt adaptera programmaparatūras versiju?

Pieslēdzieties tīmekļa saskarnei, izmantojot adaptera IP adresi (noklusējums 192.168.1.1). Versijas numurs tiek parādīts sadaļā Administrēšana.

LIETOŠANAS INSTRUKCIJA PL-AC56 Kit ASUS

PIEZIME. Ja kāds no priekšmetiem ir bojāts vai iztrūkst, sazinieties ar savu pārdevēju.

Iss apskats

PL-AC56 bezvadu-AC1200 Wi-Fi PowerLine

PL-E56P Homeplug AV 1200 Mb/s PowerLine adapteris

LED indikatori un pogas

LED indikators STATUS APRAKSTS
	2.4G /5G Wi-Fi	Ätri mirgo PL-AC56	klonë sākotnējā piekļuves punkta SSID un paroli.
		Mirgo ik pēc sekundes	PL-AC56 atiestata ierīci uz rūpnīcas iestatījumiem.
1	Powerline (Elektrovadu indikators)	leslēgts lerīce ir pievienota vienai vai vairākām elektrovadu ierīcēm.
		lzslēgts lerīce nav pievienota nevienai elektrovadu ierīcei.
		Mirgo Elektroenerģijas taupīšanas režīmā elektrovadu LED indikators mirgo ik pēc 15 sekundēm.
	Ethernet	On/Off (lesl./Izsl.) lerīce ir vai nav pievienota Ethernet portam.
		Mirgo Elektrovadu adapteris pārsūta datus caur Ethernet portu.
[78SZ]	Strāva	On/Off (lesl./Izsl.) Jūsu ierīce ir ieslēgta/izslēgta. leslēdzot ierīci, strāvas LED indikators aptuveni vienas minūtes laikā pārslēdzas no sarkanas uz zaļu krāsu norādot, ka ierīci var sākt lietot.
		Mirgo Mirgo ik pēc sekundes: Notiek sapārošana.

POGA APRAKSTS

Clone (Klonē-šana)	Nospiediet pogu un aptuveni vienu sekundi turiet to nospiestu, lai sāktu sākotnējā piekļuves punkta SSID un paroles klonēšanu.
Pair (Sapārošana)	Nospiediet pogu un aptuveni vienu sekundi turiet to nospiestu, lai sāktu sapārošanas procesu.
Reset (Atiesta-tīšana)	Nospiediet un turiet nospiestu pogu uz piecām minūtēm, lai atjaunotu ierici uz rūpnīcas noklusējuma iestatījumiem.

Latviski

PL-AC56 iestatišana

1. Izmantojiet pievienoto Ethernet/tikla kabeli, lai pievienotu PL-E56P pie tikla maršrutētāja vai komutatora. Pieslēdziet PL-E56P strāvas kontaktligzdai.
2. Pieslēdziet PL-AC56 strāvas kontaktligzdai, kas atrodas tādā pašā elektriskajā kēdē. Uzgaidiet, līdz strāvas LED indikators iedegas zaļā krāsā; tas nozīmē, ka ir beigusies PL-AC56 sāknēšana.
3. Uzgaidiet, līdz elektrovadu LED indikators iedegas zaļā krāsā; tas nozīmē, ka PL-AC56 caur elektrovadiem ir veiksmīgi pieslēgts ierīcei PL-E56P.
4. Pieslēdziet savu ierīci pie PL-AC56, izmantojot vadu vai bezvadu savienojumu.
5. Wi-Fi SSID un parole ir norādīta uz Wi-Fi informācijas uzlīmes, kas atrodas uz ierīces PL-AC56.

Droša sapārošana

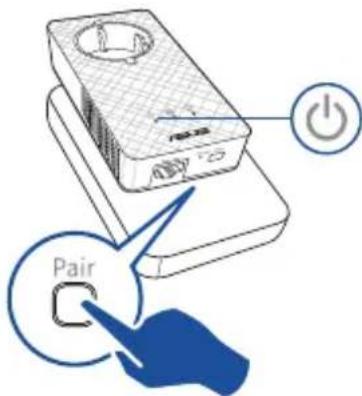

1. Nospiediet pogu Pair/Reset (Sapārošana/Atiestatīšana) uz ierīces PL-E56P.

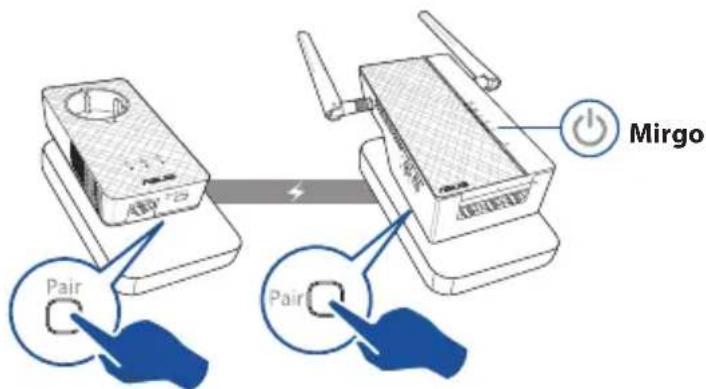

2. Nospiediet pogu Pair (Sapārošana) uz ierīces PL-AC56. Uzgaidiet, kamēr elektrovadu LED indikators iedegas; tas nozīmē, ka ir izveidots drošs elektrovadu tīkls.

Pieslēgšanās drošam elektrovadu tiklam

1. Nospiediet pogu Pair (Sapārošana) uz elektrovadu ierīces, kas atrodas elektrovadu tīklā.

1. Nospiediet pogu Pair (Sapārošana) uz cita paplašinātāja vai adaptera. Uzgaidiet, kamēr elektrovadu LED indikators iedegas; tas nozīmē, ka sapārošana ir veiksmīga.

PL-AC56 bezvadu iestatijumu konfigurēšana

lerīces PL-AC56 bezvadu iestatījumus iespējams konfigurēt, izmantojot tās bezvadu funkciju Clone (Klonēšana) vai caur tās tīmekļa saskarni.

Konfigurēšana, izmantojot Wi-Fi klonēšanu

Izmantojiet sava maršrutētāja bezvadu tikla nosaukumu un paroli, lai konfigurētu ierīces PL-AC56 iestatijumus.

1. Novietojiet PL-AC56 blakus maršrutētājam un ieslēdziet abas ierīces.
2. Nospiediet WPS pogu uz maršrutētāja.

1. Nospiediet pogu Clone (Klonēšana) uz ierīces PL-AC56.

1. Ierīcei PL-AC56 un maršrutētājam tagad ir tāds pats bezvadu tikla nosaukums un parole.

PIEZIME. Ja Wi-Fi klonēšana ir sekmīga, novietojiet ierīci PL-AC56 vēlamajā vietā. Ja klonēšana ir nesekmīga, veiciet soļus, kas norādīti sadalā Configuring via the web interface (Konfigurēšana caur tīmekļa saskarni).

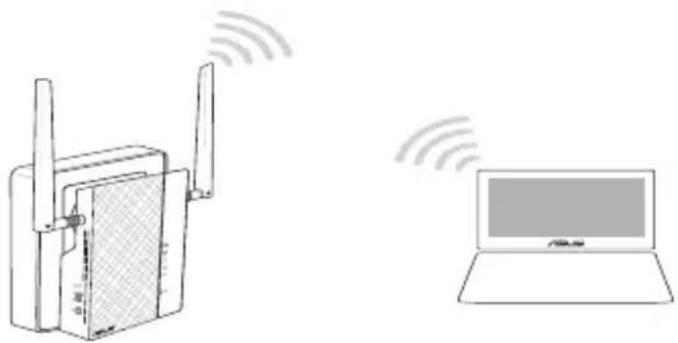

Konfigurēšana caur tīmekļa saskarni

1. Iestatiet ierīci PL-AC56, izmantojot vadu vai bezvadu savienojumu. Sīkāku informāciju skatiet sadalā Setting up your PL-AC56 (lerīces PL-AC56 iestatīšana).

1. Dodieties uz http://ap.asus.com

2. Izmantojiet admin gan kā lietotājvārdu, gan kā paroli.

Biežāk uzdotie jautājumi (FAQs)

1. jautājums. Kā atiestatīt PL-AC56?

Ierīcei PL-AC56 ir jābūt ieslēgtai, tad paņemiet adatu, nospiediet un turiet nospiestu pogu Reset (Atiestatīšana), līdz Wi-Fi LED indikators sāk mirgot. Atiestatīšanas process ir pabeigts, kad strāvas LED indikators iedegas zaļā krāsā un Wi-Fi LED indikators ir ieslēgts.

2.jautājums. lerīces nevar pieslēgt internetam.

• Pārbaudiet interneta savienojumu.
• Pārliecinieties, vaiēlektrovadu LED indikators iedegas uz visām elektrovadu ierīcēm tīklā. Ja indikatori neiedegas, mēginiet vēlreiz sapārot ierīces.
• Pārliecinieties, vai visas ierīces ir tajā pašā tīklā.
• Pārliecinieties, vai visi paplašinātāji un adapteri atrodas tādā pašā elektriskajā kēdē.

3. jautājums. Veiksmīgi sapārotā ierīce PL-AC56 nedarbojas pēc tam, kad to novietoju jaunā vietā.

• Mēginietvēlreizsapārotpaplašinātājuunadapteri.Šīkāku informāciju skatiet sadalā lerīču sapārošana, izmantojot pogu Pair (Sapārošana).
  • Pārbaudiet, vai paplašinātājiem jeb adapteriem pārāk tuvu neatrodas kādi traucējumi, piemēram, gaisa kondicionieri, veļas mazgājamās mašīnas vai citas elektriskās ierīces.
  • Pārliecinieties, vai visas lierices irtajāpašātikla.
  • Pārliecinieties, vai visi paplašinātāji un adapteri atrodas tādā pašā elektriskajā kēdē.

Pakuotės turinys

Vienkāršots ES paziņojums par atbilstību

Ar šo ASUSTek Computer Inc. paziņo, ka šī ierīce atbilst Direktīvas Nr. 2014/53/ES būtiskām prasībām un citiem attiecīgiem noteikumiem. Pilns ES atbilstības paziņojuma teksts ir pieejams šeit: https://www.asus.com/Networking/PL-AC56-Kit/HelpDesk_Declaration/.

Atbilstības paziņojums ekodizaina Direktīvai Nr. 2009/125/EK

Veikta ekodizaina prasību pārbaude saskaņā ar Komisijas Regulu (EK) Nr. 1275/2008 un Komisijas Regulu (ES) Nr. 801/2013. Ja ierīce ir tīkla gaidstāves režīmā, tās I/O (ievade/izvade) un tīkla interfeiss ir miega režīmā un var nedarboties pareizi. Lai aktivizētu ierīci, nospiediet pogu Wi-Fi on/off (Wi-Fi ieslēgts/ izslēgts), reset (atiestatīt) vai WPS.

Šī ierīce atbilst ES radiācijas iedarbības ierobežojumiem, kas noteikti videi, kur šī iedarbība netiek kontrolēta. Šī ierīce ir jāuzstāda un jādarbina, ievērojot minimālo attālumu 20 cm starp radiatoru un kernenī.

Visi darbības režīmi:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n(HT20), 802.11n(HT40), 802.11ac(VHT80)

Frekvence, režims un maksimālā pārraidītā jauda ES ir norādīta tālāk.

2412-2472MHz (802.11g 6 Mbps): 19.32 dBm

5180-5240MHz (802.11ac VHT80 MCS0): 22.49 dBm

• Lietojiet šo ierīci tikai vietās, kur apkārtējā temperatūra ir no 0°C (32°F) līdz 40°C (104°F).
• Skatiet strāvas parametru uzlimi ierīces apakšā un pārliecinieties, lai strāvas adapteris atbilstu parametriem.
• NENOVIETOT uz nelidzenas un nestabilas darba virsmas. Vërsieties tehniskäs palīdzības dienestā, ja ir bojāts ārējais ietvars.
• NENOVIETOT vai nemest priekšmetus uz virsmas un neievietot ierīcē nekādus svešķermeņus.
• NEPAKŁAUT škidrumu, lietus vai mitruma ietekmei vai nelietot to tuvumā. NELIETOT modemu negaisa laikā.
• NEAPKLÄT ierīces ventilācijas atveres, lai sistēma nepārkarstu.
• NELIETOT bojātus strāvas vadus, papildierīces vai citas ārējās ierīces.
• Ja adapteris ir bojāts, neveiciet tā remontu pats. Sazinieties ar kvalificētu speciālistu vai savu pārdevēju.
• Lai novērstu elektriskās strāvas trieciena risku, atvienojiet strāvas kabeli no strāvas kontaktligzdas pirms sistēmas pārvietošanas.
