Produkttype	CPL-adapterkit (linjebærer strøm)
Merke	Asus
Modell	PL-AC56 Kit
CPL-standard	HomePlug AV2
Maksimal datahastighet	1200 Mbps
Nettverksgrensesnitt	2 RJ-45 Ethernet-porter 10/100/1000 Mbps
Innebygd strømuttak	Ja, med støyfilter
Innebygd Wi-Fi	Nei, kun kablet modell
Dimensjoner (enhet)	108 x 66 x 45 mm
Vekt (enhet)	210 g
Strømforsyning	100-240 V AC, 50/60 Hz
Strømforbruk	Maks 8 W i drift, <0,5 W i hvilemodus
Brukstemperatur	0 °C til 40 °C
Fuktighet	20 % til 80 % RF (uten kondens)
Paringsknapp	Ja, for å sikre CPL-nettverket
Sikkerhet	AES 128-bit kryptering
Vedlikehold	Rengjør med en tørr, myk klut. Ikke bruk kjemikalier.
Kompatibilitet	Windows, Mac OS, Linux (via nettleser for konfigurasjon)
Kit-innhold	2 CPL-adaptere, 2 RJ-45 Ethernet-kabler, hurtigstartveiledning, verktøy-CD
Garanti	2 år (avhengig av land)

Ofte stilte spørsmål - PL-AC56 Kit ASUS

Hvordan installerer jeg Asus PL-AC56 CPL-kitet?

Koble en adapter nær ruteren din og koble den til via en Ethernet-kabel. Koble den andre adapteren til en stikkontakt nær enheten din (TV, konsoll, osv.). Trykk på Pair-knappen på hver adapter i 2 sekunder for å pare dem.

Hva er maksimal hastighet for PL-AC56?

Den teoretiske maksimale hastigheten er 1200 Mbps i HomePlug AV2-standarden. I praksis avhenger den faktiske hastigheten av kvaliteten på den elektriske ledningen i boligen din.

Kan jeg bruke PL-AC56 med andre merker av CPL-adaptere?

Ja, den er kompatibel med alle adaptere som følger HomePlug AV2- eller AV-standarden. Hastigheten kan begrenses til den laveste standarden.

Hvordan sikrer jeg CPL-nettverket mitt?

Trykk på Pair-knappen på hver adapter for å opprette et privat nettverk. AES 128-bit kryptering aktiveres automatisk.

Kan adapteren kobles til en grenuttak?

Det er best å koble adapteren direkte til en veggkontakt. En grenuttak kan redusere ytelsen på grunn av filtrering.

Hvordan tilbakestiller jeg PL-AC56-adapteren?

Sett inn en binders i Reset-hullet på baksiden av adapteren i 10 sekunder til lysene blinker.

Hva gjør jeg hvis lysene ikke slår seg på?

Sjekk at stikkontakten fungerer. Prøv en annen stikkontakt. Hvis problemet vedvarer, kontakt Asus support.

Bruker PL-AC56 mye strøm?

Nei, strømforbruket er omtrent 8 W i drift og mindre enn 0,5 W i hvilemodus, noe som er svært energieffektivt.

Kan jeg bruke PL-AC56 med fibertilkobling?

Ja, den er kompatibel med alle typer internettilkoblinger (ADSL, kabel, fiber) via ruteren som er koblet til adapteren.

Hvordan finner jeg firmware-versjonen til adapteren?

Logg inn på nettgrensesnittet via adapterens IP-adresse (standard 192.168.1.1). Versjonsnummeret vises i Administrasjon-delen.

BRUKSANVISNING PL-AC56 Kit ASUS

Lysindikatorer og knapper

MERK: Dersom noen av elementene mangler eller er skadet, bør du ta kontakt med forhandleren.

En rask titt

PL-AC56 Wireless-AC1200 Wi-Fi PowerLine

PL-E56P Homeplug AV 1200 Mbps PowerLine-adapter

LED-lamper og knapper

LED STATUS$ BESKRIVELSE
	2.4G /5G Wi-Fi	Blinker raskt PL-AC56 kloner SSID og passord for det overordnede tilgangspunktet.
		Blinker hvert sekund	PL-AC56 tilbakestilles til fabrikkinnstillingene.
	PowerLine	På Enheten er koblet til én eller flere PowerLine-enheter.
		Av Enheten er ikke koblet til noen PowerLine-enheter.
		Blinker I strømsparingsmodus blinker LED-lampen for PowerLine hvert 15. sekund.
	Ethernet	På/av En enhet er koblet til eller fra Ethernet-porten.
		Blinker PowerLine-adapteren overfører data via Ethernet-porten.
	Strøm	På/av Enheten er på/av.Når den er slått på, går LED-lampen for strøm fra å lyse rødt til å lyse grønt i omtrent ett minutt, noe som indikerer at den er klar til bruk.
		Blinker Blinker hvert sekund: Paring pågår.

KNAPP BESKRIVELSE
Klone	Trykk og hold inne knappen i ca. ett sekund for å starte å klone overordnede tilgangspunktets AP SSID og passord.
Pare	Trykk og hold inne knappen i ca. 1 sekund for å starte paring.
Tilbakestill	Trykk og hold knappen i ca. fem sekunder for å gjenopprette enheten til fabrikkinnstillingene

Norsk

Sette opp PL-AC56-settet

1. Bruk den medfølgende Ethernet-/nettverkskabelen til å koble PL-E56P til nettverkets ruter eller svitsj. Sett PL-E56P inn i en stikkontakt.
2. Sett PL-AC56 inn i en stikkontakt på samme krets. Vent til LED-lampen for strøm lyser grønt, noe som indikerer at PL-AC56 er ferdig med å starte opp.
3. Vent til LED-lampen for PowerLine lyser grønt, noe som indikerer at PL-AC56 er blitt koblet til PL-E56P via strømnettet.
4. Koble enheten til PL-AC56 via kablet eller trådløs tilkobling.
5. Wi-Fi-SSID og passord står på Wi-Fi-informasjonsetiketten på PL-AC56.

Sikkerhetsparing

Opprette et sikkert PowerLine-nettverk

1. Trykk pare-/tilbakestill-knappen på PL-E56P.

2. Trykk paringsknappen på PL-AC56. Vent til LED-lampen for PowerLine lyser. Dette indikerer at et sikkert PowerLine-nettverk er opprettet.

1. Trykk paringsknappen på en annen utvider eller adapter. Vent til LED-lampen for PowerLine lyser. Dette indikerer at paringen er vellykket.

Konfigurere trådløs-innstillinger for PL-AC56

Du kan konfigurere de trådløse innstillingene for PL-AC56 via Wi-Fi-klonefunksjon eller via web-grensesnittet.

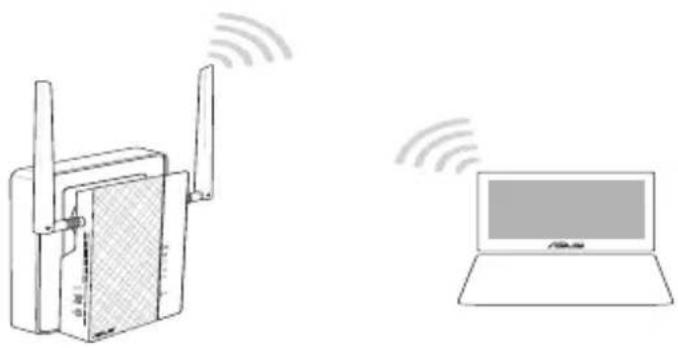

Konfigurere via Wi-Fi-kloning

Bruk ruterens trådløse nettverksnavn og passord til å konfigurere innstillinger for PL-AC56.

1. Plasser PL-AC56 ved siden av ruteren, og slå begge enhetene på.
2. Trykk på WPS-knappen på ruteren.

1. Trykk kloneknappen på PL-AC56.

1. PL-AC56 og ruteren har nå det samme trådløse nettverksnavn og passord.

1. Sette opp PL-AC56 via kablet eller trådløs tilkobling. Nærmere informasjon finner du i delen Setting up your PL-AC56 (Sette opp PL-AC56).

1. Gå til http://ap.asus.com
2. Bruk admin som både brukernavn og passord.

1. Gå til Wireless (Trådløs) > General (Generelt) og angi SSID (nettverksnavn) og passord.
2. Når du er ferdig, klikker du på Apply (Bruk).

Vanlige spørsmål

Når PL-AC56 er slått på, kan du bruke en nål for å trykke og holde tilbakestillingsknappen til LED-lampen for Wi-Fi begynner å blinke. Når LED-lampen for strøm lyser grønt og LED-lampen for Wi-Fi lyser, er tilbakestillingsprosessen fullført.

• Kontroller Internettforbindelsen.
- Sørg for at LED-lampen for PowerLine lyser på alle PowerLine-enhetene på nettverket. Hvis de ikke gjør det, kan du prøve å pare enhetene på nytt.
• Sørg for at alle enhetene er på samme nettvert
- Sørg for at alle utvidere og adaptere er på samme krets.

Q3: PL-AC56 ble paret, men fungerer ikke etter at jeg flyttet den til et nytt sted.

• Prøv å pare utvideren med adapteren på nytt. Du finner mer informasjon under Pairing devices via the Pair button (Pare enheter via paringsknappen).
• Se etter eventuelle forstyrrelser som kan være for nære utvidere eller adaptere som klimaanlegg, vaskemaskiner og andre elektriske apparater.
  • Sørg for at alle enhetene er på samme nettvert
• Sørg for at alle utvidere og adaptere er på samme krets.

Forenklet EU- overensstemmelseserklæringen

ASUSTek Computer Inc. erklærer herved, at denne enhed er i overensstemmelse med hovedkravene og øvrige relevante bestemmelser i direktiv 2014/53/EU. Hele EU-overensstemmelseserklæringen kan findes på https://www.asus.com/Networking/PL-AC56-Kit/HelpDesk_Declaration/.

ASUSTek Computer Inc. erklærer herved at denne enheten er i samsvar med hovedsaklige krav og andre relevante forskrifter i direktivet 2014/53/EU. Fullstendig tekst for EU-samsvarserklæringen finnes på https://www.asus.com/Networking/PL-AC56-Kit/HelpDesk Declaration/.

Samsvarserklæring for direktiv om miljøvennlig design 2009/125/EF

Testing for miljøutformingskrav i henhold til (EF) nr. 1275/2008 og (EU) nr. 801/2013 er utført. Når enheten er i nettverksventemodus, er I/O- og nettverksgrensesnittet i hvilemodus og fungerer kanskje ikke som det skal. Trykk Wi-Fi på/av-, tilbakestill- eller WPS-knappen for å vekke enheten.

Dette utstyret samsvarer med FCC-grensene for strålingseksponering for et ukontrollert miljø. Dette utstyret bør installeres og brukes med en minimumsavstand på 20 cm mellom radiatoren og kroppen din.

Alle operasjonsmoduser:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n(HT20), 802.11n(HT40), 802.11ac(VHT80)

Frekvens, modus og maksimal overføringskraft i EU er oppført nedenfor:

2412-2472MHz (802.11g 6 Mbps): 19.32 dBm

5180-5240MHz (802.11ac VHT80 MCS0): 22.49 dBm

• Bruk dette produktet miljø med enromtemperatur mellom 0°C(32°F) og 40°C(104°F).
• Seletiketten på undersiden av produktet, og sørg for strømforsyningen er i samsvar med denne klassifiseringen.
• MåIKKE plasseres påujevne ellerustabile overater. Oppsøk service dersom kassen har blitt skadet.
• IKKE plasser eller slipp gjenstander på, eller skyv gjenstander inn i, produktet.
- Må IKKE eksponeres for eller brukes i nærheten av væsker, regn eller fuktighet. Modemet skal IKKE brukes under elektrisk storm.
• IKKE dekk til ventilene på produktet for å for hindrel at systemet blir for varmt.
• Skadede strømledninger, tilleggsutstyr eller annet periferiutstyr skal IKKE brukes.
- Hvisstrømforsyningen erødelagt, måduikkeprøvelä reparere det selv. Kontakt en kvalifisert servicetekniker eller forhandleren.
• For ållforhindrellektrisksjokk, ikoblestrømkabelenfra det elektriske uttaket før du flytter systemet.
