Тип продукту	Комплект адаптерів CPL (Powerline)
Бренд	Asus
Модель	PL-AC56 Kit
Стандарт CPL	HomePlug AV2
Максимальна швидкість	1200 Мбіт/с
Мережевий інтерфейс	2 порти Ethernet RJ-45 10/100/1000 Мбіт/с
Вбудована електрична розетка	Так, з фільтром перешкод
Вбудований Wi-Fi	Ні, лише дротова модель
Розміри (одиниця)	108 x 66 x 45 мм
Вага (одиниця)	210 г
Живлення	100-240 В змінного струму, 50/60 Гц
Споживання електроенергії	Макс. 8 Вт у роботі, <0,5 Вт у режимі очікування
Робоча температура	0 °C до 40 °C
Вологість	20 % до 80 % відносної вологості (без конденсації)
Кнопка сполучення	Так, для захисту мережі CPL
Безпека	Шифрування AES 128 біт
Догляд	Протирати сухою м'якою тканиною. Не використовувати хімічні засоби.
Сумісність	Windows, Mac OS, Linux (через браузер для налаштування)
Вміст комплекту	2 адаптери CPL, 2 кабелі Ethernet RJ-45, посібник із швидкого запуску, компакт-диск з утилітами
Гарантія	2 роки (залежно від країни)

Часті запитання - PL-AC56 Kit ASUS

Як встановити комплект CPL Asus PL-AC56?

Підключіть один адаптер біля вашого маршрутизатора та з'єднайте його за допомогою кабелю Ethernet. Підключіть другий адаптер у розетку біля вашого пристрою (ТБ, консоль тощо). Натисніть кнопку Pair на кожному адаптері на 2 секунди, щоб їх сполучити.

Яка максимальна швидкість PL-AC56?

Теоретична максимальна швидкість становить 1200 Мбіт/с за стандартом HomePlug AV2. На практиці фактична швидкість залежить від якості електропроводки у вашому будинку.

Чи можна використовувати PL-AC56 з адаптерами CPL інших брендів?

Так, він сумісний з будь-яким адаптером, що відповідає стандарту HomePlug AV2 або AV. Швидкість може бути обмежена до нижчого стандарту.

Як захистити мою мережу CPL?

Натисніть кнопку Pair на кожному адаптері, щоб створити приватну мережу. Шифрування AES 128 біт активується автоматично.

Чи можна підключати адаптер до подовжувача?

Краще підключати адаптер безпосередньо до настінної розетки. Подовжувач може знизити продуктивність через фільтрацію.

Як скинути адаптер PL-AC56?

Вставте скріпку в отвір Reset на задній панелі адаптера на 10 секунд, поки індикатори не почнуть блимати.

Що робити, якщо індикатори не світяться?

Перевірте, чи працює електрична розетка. Спробуйте іншу розетку. Якщо проблема не зникає, зверніться до служби підтримки Asus.

Чи споживає PL-AC56 багато електроенергії?

Ні, його споживання становить близько 8 Вт у роботі та менше 0,5 Вт у режимі очікування, що дуже економно.

Чи можна використовувати PL-AC56 з оптоволоконним з'єднанням?

Так, він сумісний з будь-яким типом підключення до Інтернету (ADSL, кабель, оптоволокно) через маршрутизатор, підключений до адаптера.

Як дізнатися версію прошивки адаптера?

Увійдіть у веб-інтерфейс за IP-адресою адаптера (за замовчуванням 192.168.1.1). Номер версії відображається в розділі Адміністрування.

ПОСІБНИК КОРИСТУВАЧА PL-AC56 Kit ASUS

PL-AC56 Бездротовий-AC1200 Wi-Fi PowerLine x 1
Адаптер PL-E56P Homeplug AV 1200 M6/сек. PowerLine x 1
Кабель Ethernet (LAN) x 2
Стисле керівництво для початку експлуатації x 1
Гарантійний талон x 1

ПРИМІТКА: Якщо будь-які елементи пошкоджені або відсутні, зверніться до розповсюджувача.

ПРИМІТКА : Будь ласка, використовуйте спеціальний клей, щоб закріпити антени. Клей не входить до комплекту постачання

Швидкий огляд

PL-AC56 Бездротовий-AC1200 Wi-Fi PowerLine

Адаптер PL-E56P Homeplug AV 1200 Мб/сек. PowerLine

Українська

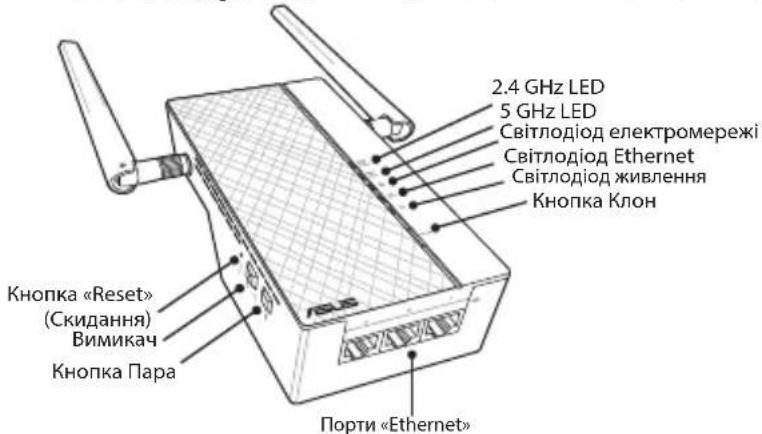

Світлодіоди і кнопки

Світлодіод СТАТУСОПИС
	2.4G /5G Wi-Fi	Швидко блимає PL	-AC56 клонує SSID і пароль батьківської ТД.
		Блимає щосекунди	PL-AC56 повертається на фабричні налаштування за замовчуванням.
	Електромережа	Увімкнено Пристрій	підключено до одного або більше пристроїв електромережі.
		Вимкнення Пристрій не підключено до жодного пристрою електромережі.
		Мерехтить У режимі	Eнергозбереження світлодіод електромережі блимає кожні 15 секунд.
	Ethernet Увімкнено/Вимкнено		Пристрій підключено або не підключено до порту Ethernet.
	Живлення	Увімкнено/Вимкнено	Ваш пристрій увімкнено/вимкнено.Коли пристрій увімкнено, світлодіод живлення з червоного стає зеленим приблизно за одну хвилину.Це означає, що пристрій готовий до роботи.
		Мерехтить Блимає	щосекунди: Триває поєднання в пару.

КНОПКА ОПИС

Клон Натисніть і утримуйте кнопку близько однієї секунди,щоб почати клонувати SSID і пароль батьківської ТД.

Пара Натисніть і утримуйте кнопку близько однієї секунди,щоб почати процес поєднання в пару.

Скинути Натисніть і утримуйте кнопку близько п'яти секунд,щоб відновити пристрій на фабричні налаштування зазамовчуванням.

Встановлення набору PL-AC56

Українська

1. Кабелем Ethernet/мережі з комплекту підключіть PL-E56P до маршрутизатора або перемикача мережі. Підключіть шнур PL-E56P до стінної розетки.
2. Підключіть шнур PL-AC56 до стінної розетки тієї ж електромережі. Почекайте, доки світлодіод живлення зазеленіє: це означатиме, що PL-AC56 завершив первинне завантаження.
3. Зачекайте, доки світлодіод електромережі зазеленіє: це означає, що PL-AC56 успішно підключено до PL-E56P через електромережу.
4. Підключіть пристрій до PL-AC56 дротовим або бездротовим підключенням.
5. Wi-Fi SSID i пароль зазначені на інформаційній наліпці Wi-Fi на PL-AC56.

Українська

Безпечне поєднання у пару

Створення безпечної мережі від електромережі

1. Натисніть кнопку Pair/Reset (Пара/Скидання) на PL-E56P.

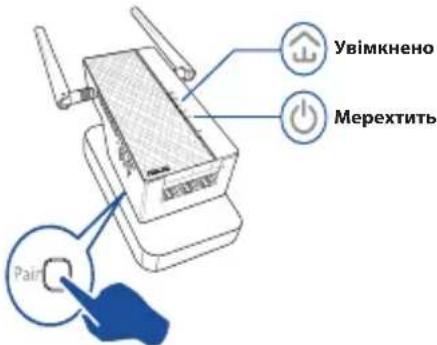

2. Натисніть кнопку Pair

(Пара) на PL-AC56.

Почекайте,доки

увімкнеться світлодіод

електромережі:

це позначатиме,

що створено

безпечну мережу від

електромережі.

Приєднання до безпечної мережі від електромережі

1. Натисніть кнопку Pair (Пара) на пристрої електромережі в мережі від електромережі.

1. Натисніть кнопку Pair (Пара) на іншому розширювачі або адаптері. Почекайте, доки увімкнеться світлодіод електромережі: це означатиме успішне поєднання в пару.

Українська

Конфігурація бездротових налаштувань PL-AC56

Можна конфігурувати бездротові налаштування PL-AC56 через функцію Wi-Fi Clone (Клон Wi-Fi) або через веб-інтерфейс.

Конфігурація через Клон Wi-Fi

Застосуйте назву бездротової мережі маршрутизатора і пароль, щоб конфігурувати налаштування PL-AC56.

1. Розташуйте PL-AC56 поруч із маршрутизатором і увімкніть обидва пристрої.

2. Натисніть кнопку WPS на маршрутизаторі.

1. Натисніть кнопку Clone (Клон) на PL-AC56.

1. Тепер PL-AC56 i маршрутизатор мають однакові назву бездротової мережі та пароль.

ПРИМИТКА: Коли буде успішно виконано Wi-Fi Clone (Клон Wi-Fi), переставте PL-AC56 на бажане місце. Якщо це не спрацює, виконуйте кроки в Configuring via the web interface (Конфігурація через веб-інтерфейс).

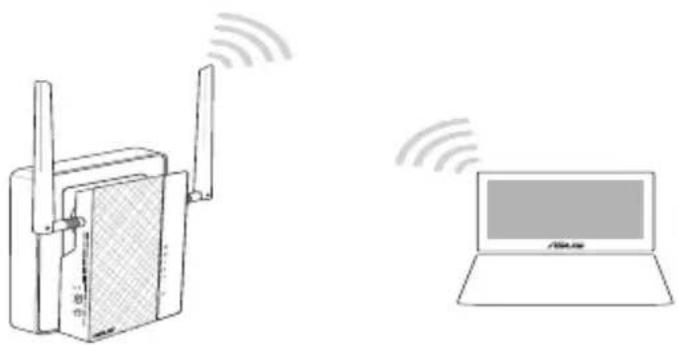

Конфігурація через інтерфейс в Інтернет

1. Налаштуйте PL-AC56 через дротове або бездротове підключення. Подробиці див. у розділі Setting up your PL-AC56 (Налаштування PL-AC56).

1. Перейдіть до http://ap.asus.com

2. Застосуйте admin як ім'я користувача і як пароль.

1. Перейдіть до Wireless (Бездротове) > General (Загальне) і встановіть SSID (назва мережі) і пароль.
2. Вибравши рівень захисту, натисніть кнопку Apply (Застосувати).

Розповсюджені питання

П1: Як скинути на фабричні PL-AC56?

Коли PL-AC56 увімкнено, шпилькою натисніть і утримуйте кнопку Reset (Скинути), доки світлодіод Wi-Fi почне мерехтіти. Коли світлодіод живлення зеленіє, і увімкнено світлодіод Wi-Fi, процес скидання завершений.

П2: Мої пристрої не можуть підключитися до Інтернет.

• Перевірте підключення до Інтернет.
- Переконайтеся, що світлодіоди електромережі світься на всіх пристроях у мережі. Якщо ні - знову спробуйте поєднати пристрої в пару.
- Переконайтеся, що всі пристрої знаходяться в одній мережі.
- Переконайтеся, що всі розширювачі й адаптери знаходяться в одній електромережі.

ПЗ: Мій успішно поєднаний у пару PL-AC56 не працює після перестановки на нове місце.

• Спробуйте знову поєднати в пару розширювач з адаптером. Подробиці див. у Pairing devices via the Pair button (Поєднання пристроїв кнопкою "Пара").
• Перевірте, чи нема інтерференції через те, що близько до розширювачів або адаптерів знаходяться кондиціонери, пральні машини або інші електроприлади.
• Переконайтеся, що всі пристрої знаходяться в одній мережі.
• Переконайтеся, що всі розширювачі й адаптери знаходяться в одній електромережі.
