PL-AC56 Kit - Adaptador PLC ASUS - Manual de utilização gratuito

Tipo de produto	Kit adaptador PLC (corrente portadora em linha)
Marca	Asus
Modelo	PL-AC56 Kit
Norma PLC	HomePlug AV2
Velocidade máxima	1200 Mbps
Interface de rede	2 portas Ethernet RJ-45 10/100/1000 Mbps
Tomada elétrica integrada	Sim, com filtro antiparasita
Wi-Fi integrado	Não, modelo apenas com fio
Dimensões (unidade)	108 x 66 x 45 mm
Peso (unidade)	210 g
Alimentação	100-240 V AC, 50/60 Hz
Consumo elétrico	Máx. 8 W em funcionamento, <0,5 W em espera
Temperatura de operação	0 °C a 40 °C
Umidade	20 % a 80 % UR (sem condensação)
Botão de emparelhamento	Sim, para proteger a rede PLC
Segurança	Criptografia AES 128 bits
Manutenção	Limpar com um pano seco e macio. Não utilizar produtos químicos.
Compatibilidade	Windows, Mac OS, Linux (via navegador para configuração)
Conteúdo do kit	2 adaptadores PLC, 2 cabos Ethernet RJ-45, guia de início rápido, CD de utilitários
Garantia	2 anos (conforme o país)

Perguntas frequentes - PL-AC56 Kit ASUS

Como instalar o kit PLC Asus PL-AC56?

Conecte um adaptador próximo ao seu roteador e ligue-o através de um cabo Ethernet. Conecte o segundo adaptador a uma tomada perto do seu dispositivo (TV, console, etc.). Pressione o botão Pair de cada adaptador por 2 segundos para emparelhá-los.

Qual é a velocidade máxima do PL-AC56?

A velocidade teórica máxima é de 1200 Mbps no padrão HomePlug AV2. Na prática, a velocidade real depende da qualidade da fiação elétrica da sua residência.

Posso usar o PL-AC56 com outras marcas de adaptadores PLC?

Sim, é compatível com qualquer adaptador que obedeça ao padrão HomePlug AV2 ou AV. A velocidade pode ser limitada ao padrão mais baixo.

Como proteger minha rede PLC?

Pressione o botão Pair de cada adaptador para criar uma rede privada. A criptografia AES 128 bits é ativada automaticamente.

O adaptador pode ser conectado a uma régua de tomadas?

É preferível conectar o adaptador diretamente a uma tomada de parede. Uma régua de tomadas pode reduzir o desempenho devido à filtragem.

Como redefinir o adaptador PL-AC56?

Insira um clipe de papel no orifício Reset na parte traseira do adaptador por 10 segundos até que os LEDs pisquem.

O que fazer se os LEDs não acenderem?

Verifique se a tomada elétrica funciona. Tente outra tomada. Se o problema persistir, entre em contato com o suporte Asus.

O PL-AC56 consome muita eletricidade?

Não, seu consumo é de aproximadamente 8 W em funcionamento e menos de 0,5 W em espera, o que é muito econômico.

Posso usar o PL-AC56 com uma conexão de fibra?

Sim, é compatível com qualquer tipo de conexão de Internet (ADSL, cabo, fibra) através do roteador conectado ao adaptador.

Como saber a versão do firmware do adaptador?

Acesse a interface web através do endereço IP do adaptador (padrão 192.168.1.1). O número da versão é exibido na seção Administração.

MANUAL DE UTILIZADOR PL-AC56 Kit ASUS

Conteúdo da embalagem

PL-AC56 Sem Fios AC1200 Wi-Fi PowerLine x 1
Adaptador PowerLine PL-E56P Homeplug AV de 1200 Mbps x 1
Cabo Ethernet (LAN) x 2
Guia de consulta rápida x 1
Certificado de garantia x 1

NOTA: Caso algum item esteja danificado ou em falta, contacte o seu revendedor.

Visão geral

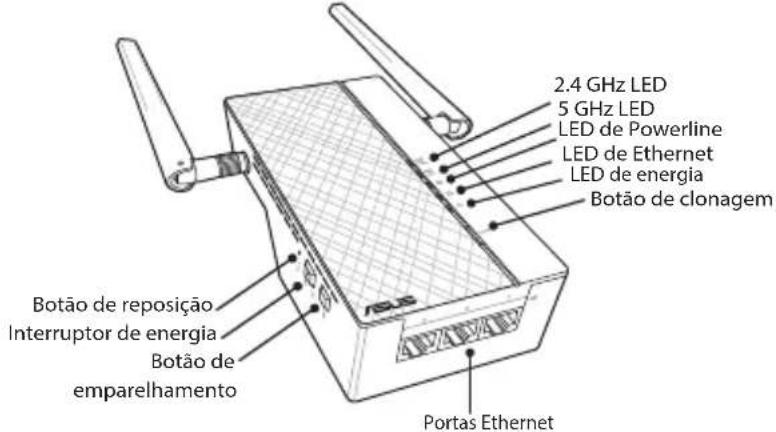

PL-AC56 Sem Fios AC1200 Wi-Fi PowerLine

Adaptador PowerLine PL-E56P Homeplug AV de 1200 Mbps

Portugues

LED e botões

LED ESTADO		DESCRIÇÃO
	2.4G /5G Wi-Fi	Intermitente rápido	O PL-AC56 está a clonar o SSID e a palavra-passe do Ponto de Acesso principal.
		A piscar a cada segundo	O PL-AC56 está a repor as predefinições.
	Powerline	Ligado O dispositivo	o está ligado a um ou mais dispositivos Powerline.
		Desligado O dispositivo não está ligado a nenhum dispositivo Powerline.
		Intermitente No modo de poupança de energia, o LED de Powerline pisca a cada 15 segundos.
	Ethernet	Ligado/Desligado	O dispositivo está ligado ou não está ligado à porta Ethernet.
		Intermitente O adaptador Powerline está a transferir dados através da porta Ethernet.
	Energia	Ligado/Desligado O dispositivo está ligado/desligado.Quando está ligado, o LED de energia passará de vermelho para verde em aproximadamente um minuto, indicando que o dispositivo está pronto a ser utilizado.
		Intermitente A piscar a cada segundo:Emparelhamento em curso.

BOTÃO DESCRIÇÃO

Clonar Mantenha	premido o botão durante cerca de um segundo para iniciar a clonagem do SSID e da palavra-passe do Ponto de Acesso principal.
Emparelhar Mantenha	premido o botão durante cerca de um segundo para iniciar o processo de emparelhamento.
Repor Mantenha	premido o botão durante cerca de cinco segundos para restaurar as predefinições do dispositivo.

Instalação do Kit PL-AC56

1. Utilize o cabo de Ethernet/rede para ligar o PL-E56P ao router ou switch da sua rede. Ligue o PL-E56P a uma tomada elétrica.
2. Ligue o PL-AC56 a uma tomada elétrica localizada no mesmo circuito. Aguarde que o LED de energia fique verde, indicando que o PL-AC56 concluiu o arranque.
3. Aguarde que o LED de Powerline fique verde, indicando que o PL-AC56 ligou com sucesso ao PL-E56P através de Powerline.
4. Ligue o seu dispositivo ao PL-AC56 através de ligação com ou sem fios.
5. O SSID e a palavra-passe da ligação Wi-Fi estão indicados na etiqueta de informações de Wi-Fi no PL-AC56.

Emparelhamento de segurança

Criar uma rede Powerline segura

1. Prima o botão Empare-Ihar/Repor no PL-E56P.

2. Prima o botão Emparelhar no PL-AC56. Aguarde que o LED de Powerline acenda, indicando que foi criada uma rede Powerline segura.

Ligar a uma rede Powerline segura

1. Prima o botão Emparelhar de um dispositivo Powerline na rede Powerline.

1. Prima o botão Emparelhar noutro extensor ou adaptador. Aguarde que o LED de Powerline acenda, indicando que o emparelhamento foi efetuado com sucesso.

Português

Configurar as definições de ligação sem fios do PL-AC56

Pode configurar as definições de ligação sem fios do PL-AC56 através da função de Clonagem Wi-Fi ou da interface web.

Configurar através de Clonagem Wi-Fi

Utilize o nome da rede sem fios do seu router e a palavra -passe para configurar as definições do PL-AC56.

1. Coloque o PL-AC56 próximo do seu router e ligue ambos os dispositivos.
2. Prima o botão WPS no seu router.

1. Prima o botão Clonar no PL-AC56.

1. O PL-AC56 e o router terão agora o mesmo nome de rede sem fios e a mesma palavra-passe.

NOTA: Se a função de Clonagem Wi-Fi for efetuada com sucesso, coloque o PL-AC56 no seu local preferido. Se falhar, siga os passos indicados em Configuring via the web interface (Configurar através da interface web).

Configurando através da interface web

1. Configure o PL-AC56 através de ligação com ou sem fios. Para mais detalhes, consulte a secção Setting up your PL-AC56 (Instalação do PL-AC56).

1. Aceda a http://ap.asus.com

2. Utilize admin como nome de utilizador e palavra-passe.

1. Aceda a Wireless (Sem fios) > General (Geral) e defina o SSID (nome da rede) e a palavra-passe.
2. Quando terminar, clique em Apply (Aplicar).

Perguntas Frequentes (FAQ)

P1: Como faço a reposição do PL-AC56?

Com o PL-AC56 ligado, utilize um alfinete para manter premido o botão Repor, até que o LED de Wi-Fi comece a piscar. Quando o LED de energia ficar verde e o LED de Wi-Fi estiver ligado, o processo de reposição estará concluído.

P2: Os meus dispositivos não conseguem ligar à Internet.

• Verifique a sua ligação à Internet.
- Certifique-se de que os LED de Powerline acendem em todos os dispositivos Powerline da sua rede. Se não acenderem, tente emparelhar os dispositivos novamente.
- Certifique-se de que todos os dispositivos estão ligados à mesma rede.
- Certifique-se de que todos os extensores e adaptadores estão ligados ao mesmo circuito elétrico.

P3: O meu PL-AC56 emparelhado não funciona depois de o deslocar para um novo local.

• Tente emparelhar o seu extensor com o adaptador novamente. Para mais detalhes, consulte Pairing devices via the Pair button (Emparelhar dispositivos através do botão Emparelhar).
• Verifique se existem possíveis interferências que possam estar próximo dos extensores ou adaptadores tais como, equipamentos de ar condicionado, máquinas de lavar e outros aparelhos elétricos.
• Certifique-se de que todos os dispositivos estão ligados à mesma rede.
• Certifique-se de que todos os extensores e adaptadores estão ligados ao mesmo circuito elétrico.

Declaração de conformidade simplificada da UE

A ASUSTek Computer Inc. declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva 2014/53/CE. O texto integral da declaração de conformidade da UE está disponível em https://www.asus.com/Networking/PL-AC56-Kit/HelpDesk_Declaration/.

Declaração de conformidade para a Diretiva Conceção Ecológica 2009/125/CE

Foram realizados testes de requisitos de conceção ecológica de acordo com o N° 1275/2008 (CE) e N° 801/2013 (UE). Quando o dispositivo se encontra no modo de espera em rede, a interface de E/S e de rede encontram-se no modo de suspensão e poderão não funcionar corretamente. Para ativar o dispositivo, prima o botão para ativar/desativar Wi-Fi, repor ou WPS.

Este equipamento cumpre os limites de exposição à radiação estabelecidos pela UE para um ambiente não controlado. Este equipamento deve ser instalado e utilizado a uma distância mínima de 20 cm entre o transmissor e o seu corpo.

Todos os modos operacionais:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n(HT20), 802.11n(HT40), 802.11ac(VHT80)

A frequência, o modo e a potência máxima na UE são apresentados abaixo:

2412-2472MHz (802.11g 6 Mbps): 19.32 dBm

5180-5240MHz (802.11ac VHT80 MCS0): 22.49 dBm

• Utilize este equipamento em ambientes com temperaturas entre 0°C (32°F) e 40°C (104°F).
• Verifique a etiqueta relativa à tensão na parte inferior do seu dispositivo e assegure-se de que o seu transformador corresponde a essa tensão.
• NÃO coloque o computador em superfícies irregulares ou instáveis. Envie para reparação se a caixa se encontrar danificada.
• NÃO coloque nem deixe cair objetos em cima do aparelho e não introduza quaisquer objetos estranhos no produto.
• NÃO exponha o equipamento nem o utilize próximo de líquidos, chuva ou humidade. NÃO utilize o modem durante tempestades eléctricas.
• NÃO tape os orifícios de ventilação do produto para impedir o sobreaquecimento do sistema.
• NÃO utilize cabos de alimentação, acessórios ou outros periféricos danificados.
• Se a fonte de alimentação estiver avariada, não tente repará-la por si próprio. Contacte um técnico qualificado ou o seu revendedor.
• Para evitar o risco de choque eléctrico, desligue o cabo de alimentação da tomada eléctrica antes de deslocar o sistema.
