Tipo de produto	Adaptador CPL (Powerline)
Marca	ASUS
Modelo	PL-X51P
Dimensões (C x L x A)	100 x 60 x 30 mm
Peso	150 g
Alimentação	100-240 V AC, 50/60 Hz
Consumo de energia	5 W (máx.)
Velocidade máxima	600 Mbps
Padrão de rede	HomePlug AV, IEEE 1901
Interface de rede	1 porta Ethernet RJ45 10/100/1000 Mbps
Alcance máximo	300 metros na rede elétrica
Segurança	Criptografia AES 128 bits
Botão de sincronização	Sim (Botão de pareamento)
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10 % a 90 % (sem condensação)
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar produtos químicos.
Segurança de uso	Conectar diretamente a uma tomada de parede. Não usar régua de tomadas.
Peças de reposição e reparabilidade	Não reparável pelo usuário. Nenhuma peça de reposição disponível.
Informações gerais	Adaptador CPL para extensão de rede doméstica. Compatível com todos os adaptadores CPL HomePlug AV.

Perguntas frequentes - PL-X51P ASUS

Como instalar o adaptador CPL ASUS PL-X51P ?

Conecte o adaptador a uma tomada de parede e, em seguida, conecte-o ao seu roteador usando o cabo Ethernet. Pressione o botão 'Pair' do adaptador e do que será associado dentro de 2 minutos.

Qual é a velocidade máxima deste adaptador ?

A velocidade teórica é de 600 Mbps, mas a velocidade real depende da qualidade da rede elétrica.

Posso usar vários adaptadores PL-X51P juntos ?

Sim, você pode associar até 16 adaptadores CPL na mesma rede elétrica.

Como redefinir o adaptador ?

Mantenha pressionado o botão 'Reset' por 10 segundos com um clipe de papel. As configurações retornam aos valores de fábrica.

O adaptador funciona com outras marcas CPL ?

Sim, se forem compatíveis HomePlug AV ou IEEE 1901.

O que fazer se o adaptador não conectar ?

Verifique se os dois adaptadores estão no mesmo circuito elétrico, pressione novamente o botão Pair. Redefina se necessário.

É possível conectar o adaptador a uma régua de tomadas ?

Não é recomendado. Conecte-o diretamente a uma tomada de parede para evitar interferências.

Como reduzir o consumo de energia ?

O adaptador entra em modo de espera automaticamente quando nenhum tráfego de rede é detectado.

Este produto é compatível com fibra óptica ?

Sim, funciona com qualquer tipo de conexão de Internet (fibra, ADSL, cabo) através do roteador.

Onde encontrar o manual completo ?

O manual completo está disponível para download gratuito em notice-facile.com.

MANUAL DE UTILIZADOR PL-X51P ASUS

22 Português .... 78

23 Română....83

24 Slovensky 88

25 Español 93

26 Türkçe 98

27 Українська 103

Package contents

• PL-X51P / PL-X52P HomePlug AV Powerline Adapter x 1 (x2 for PL-X52P)
  • LAN cable x1 (x2 for PL-X52P)
• Quick Start Guide x1
• Warranty Card x1

• 1 Adaptador Alimentação AV HomePlug PL-X51P / PL-X52P (x2 (x2 para PL-X52P)
  • 1 Cabo LAN (x2 para PL-X52P)
  • 1 Guia Rápido de Iniciação

Resumo de especificações

Porta	4 portas 10/100/1000 Mbps Ethernet com 1 conjunto de portas para VIP
Alimentação eléctrica AC 100-240V/50-60Hz
Dimensões 140 (Largura) X 75 (Diâmetro) X 42,4 (Altura) mm
Peso	285g
Velocidade da Alimentação Até 500 Mbps
Indicador LED	1 indicador LED de actividade4 indicadores LED de Ethernet
Encriptação Encriptação 128-bit AES
Cobertura	Até 150 metros quadrados
Distância de Comunicação Aproximadamente 300M (varia em função do ambiente eléctrico)

Requisitos do Sistema

• Uma LAN baseada em Ethernet
- Porta Ethernet disponível num PC ou computador portátil
- Definições TCP/IP correctamente configuradas em cada PC da rede

Configurar o seu PL-X51P / PL-X52P

O Adaptador Ethernet AV HomePlug PL-X51P / PL-X52P permite-lhe usufruir de jogos de computador em rede sem atrasos e executar aplicações multimédia para fluxo de vídeo e chamadas por “Voice Over Internet Protocol” (VoIP).

1. Ligue o cabo Ethernet fornecido ao PL-X51P / PL-X52P e a uma porta LAN do router ou switch da sua rede. Ligue o PL-X51P / PL-X52P a uma tomada eléctrica.
2. Ligue o segundo PL-X51P / PL-X52P a uma tomada eléctrica do mesmo circuito na sua casa. Ligue um computador ao segundo PL-X51P / PL-X52P para se juntar à rede.

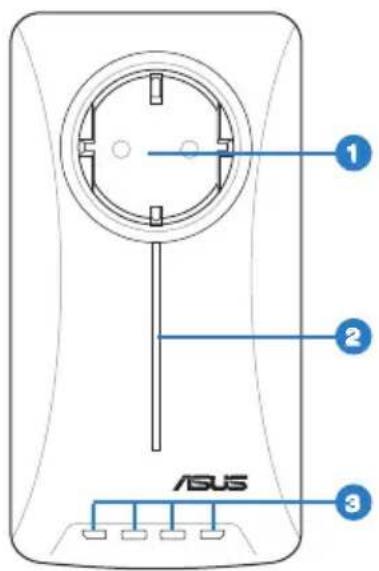

Conhecer o seu dispositivo

Item Funcionalidade Descrição
1 Ficha de alimentação	Ficha de alimentação europeia normalizada pela UE
2 Breathing LED	Desligado- os dispositivos estão desligados ou em modo de suspensãoVerde intermitente lento - actividade de dados/ redeVerde intermitente - emparelhamento de segurança em cursoÂmbar intermitente lento - actividade de dados/ rede com baixo desempenho
3 Indicadores LED das 4 portas 10/100/1000 Mbps Ethernet	Verde estático – ligação estabelecida à rede; porta activadaVerde intermitente – actividade de dados/redeDesligado – nenhuma ligação disponível
4 4 portas 10/100/1000 Mbps Ethernet	4 portas 10/100/1000 Mbps Ethernet com 1 conjunto de portas para VIP

Item	Funcionalidade	Descrição
5	Botão de reini-ciar	Utilize um clipe para pressionar o botão de reposição durante três segundos para restaurar as predefinições.
6	Segurança	Pressione o botão de segurança durante 8-10 segundos para iniciar o processo de agrupamento e proteger a ligação da rede powerline.

VIP – Porta de alta prioridade

Caso exista fila de tráfego de rede devido a largura de banda insuficiente, todos os outros pedidos de rede podem ser suspensos para dar prioridade a tráfego específico como, por exemplo, transmissão de multimédia e jogos. Esta função garante que a prioridade de tráfego é efectuada sem qualquer atraso.

Emparelhamento de segurança (Opcional)

Os dados enviados através da rede powerline podem ser encriptados, garantindo a privacidade e segurança da rede utilizando o software instalado ou pressionando o botão de segurança.

Instalação do Software (Opcional)

O utilitário de configuração pode ser transferidos a partir do web site de apoio da ASUS em http://support.asus.com/download/. A aplicação inclui um utilitário Powerline e um monitor de rede.

Instalar o software:

Visite http://support.asus.com/download/ e transfira o utilitário Powerline. Para instalar o software:

1. Faça duplo clique em Installer.bat.
2. Siga as instruções do Assistente de Instalação para instalar o utilitário ASUS PL-X51P / PL-X52P.
3. Clique em Close (Fechar) para concluir.

Após a instalação, faça duplo clique no ícone do PL-X51P / PL-X52P para executar o utilitário.

Dicas para Resolução de Problemas

Pergunta: O utilitário PL-X51P / PL-X52P não detecta quaisquer dispositivos powerline na rede.

Resposta: Pressione o botão Reset (Repor) no PL-X51P / PL-X52P para restaurar as predefinições.

Pergunta: Após mudar o nome de rede através do utilitário do PL-X51P / PL-X52P, os dispositivos da Rede de Alimentação pararam de comunicar.

Resposta: Para restaurar a comunicação com os dispositivos da Rede de Alimentação, proceda da seguinte forma:

1. Inicie o utilitário do PL-X51P / PL-X52P e seleccione o separador Privacy (Privacidade).
2. Clique no botão Use Default (Public Network) – Utilizar Predefinição (Rede Pública).
3. Seleccione o separador Main (Principal) e assegure-se de que o utilitário detecta todos os dispositivos presentes na sua Rede de Alimentação.
