Тип продукт	CPL адаптер (Powerline)
Марка	ASUS
Модел	PL-X51P
Размери (Д x Ш x В)	100 x 60 x 30 mm
Тегло	150 g
Захранване	100-240 V AC, 50/60 Hz
Консумация на електроенергия	5 W (макс.)
Максимална скорост	600 Mbps
Мрежов стандарт	HomePlug AV, IEEE 1901
Мрежов интерфейс	1 x Ethernet RJ45 10/100/1000 Mbps
Максимален обхват	300 метра по електрическата мрежа
Сигурност	AES 128-битово криптиране
Бутон за синхронизация	Да (бутон за сдвояване)
Работна температура	0 °C до 40 °C
Работна влажност	10 % до 90 % (без конденз)
Поддръжка и почистване	Почиствайте с мека, суха кърпа. Не използвайте химически препарати.
Безопасност на употреба	Включете директно в стенен контакт. Не използвайте удължител.
Резервни части и ремонтопригодност	Не може да се ремонтира от потребителя. Няма налични резервни части.
Обща информация	CPL адаптер за разширение на домашна мрежа. Съвместим с всички CPL адаптери HomePlug AV.

Често задавани въпроси - PL-X51P ASUS

Как да инсталирате CPL адаптера ASUS PL-X51P?

Включете адаптера в стенен контакт, след това го свържете към рутера чрез Ethernet кабел. Натиснете бутона 'Pair' на адаптера и на този, който искате да свържете, в рамките на 2 минути.

Каква е максималната скорост на този адаптер?

Теоретичната скорост е 600 Mbps, но реалната скорост зависи от качеството на електрическата мрежа.

Мога ли да използвам няколко PL-X51P адаптера заедно?

Да, можете да свържете до 16 CPL адаптера на една и съща електрическа мрежа.

Как да нулирате адаптера?

Задръжте бутона 'Reset' натиснат за 10 секунди с кламер. Настройките се връщат към фабричните стойности.

Работи ли адаптерът с други марки CPL?

Да, ако са съвместими с HomePlug AV или IEEE 1901.

Какво да направя, ако адаптерът не се свързва?

Проверете дали двата адаптера са на една и съща електрическа верига, натиснете отново бутона Pair. Нулирайте, ако е необходимо.

Възможно ли е да включите адаптера в удължител?

Не се препоръчва. Включете го директно в стенен контакт, за да избегнете смущения.

Как да намалите консумацията на електроенергия?

Адаптерът преминава в режим на готовност автоматично, когато не се открива мрежов трафик.

Този продукт съвместим ли е с оптичната мрежа?

Да, работи с всякакъв тип интернет връзка (оптика, ADSL, кабел) чрез рутера.

Къде да намеря пълното ръководство?

Пълното ръководство е достъпно за безплатно изтегляне на notice-facile.com.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PL-X51P ASUS

Съдържание на комплекта

• PL-X51P / PL-X52P HomePlug AV Powerline адаптер x 1 (x2 за PL-X52P)
  • LAN кабел x1 (x2 за PL-X52P)
• Кратко ръководство x1
  • Гаранционна карта x1

Спецификация

Порт	4 x 10/100/1000 Mbps Ethernet портове с 1 двойка портове за VIP
Захранване	AC 100~240VAC/50~60Hz
Размери	140(Д) x 75(Ш) x 42.4(В) mm
Тегло	285g
Скорост на предаване по електрическата мрежа	до 500 Mbps
LED индикатор	1 x пулсиращ LED индикатор4 x Ethernet LED индикатори
Шифроване	AES 128-битово шифроване
Покритие	До 150 кв. м.
Разстояние за комуникация	около 300 м (варира в зависимост от електрическата среда)

Системни изисквания

• Работеща Ethernet-базирана локална мрежа
• Свободен Ethernet порт на настолен компютър или лаптоп
• Правилно конфигурирани TCP/IP настройки за всеки компютър в мрежата

Настройване на PL-X51P / PL-X52P PL-X51P / PL-X52P

Етернет адаптерът PL-X51P / PL-X52P HomePlug AV ви позволява да играете мрежови компютърни игри без лаг, да стартирате мултимедийни приложения за поточно видео и да осъществявате интернет телефония (VoIP – глас чрез интернет протокол).

1. Включете предоставения Ethernet кабел в PL-X51P / PL-X52P и в LAN порта на Вашия мрежов рутер или суич. Свържете PL-X51P / PL-X52P към електрически контакт.
2. Свържете втория PL-X51P / PL-X52P към електрически контакт в рамките на същата верига в дома Ви или на друго място. Свържете компютър към този втори PL-X51P / PL-X52P, за да се присъедините към мрежата.


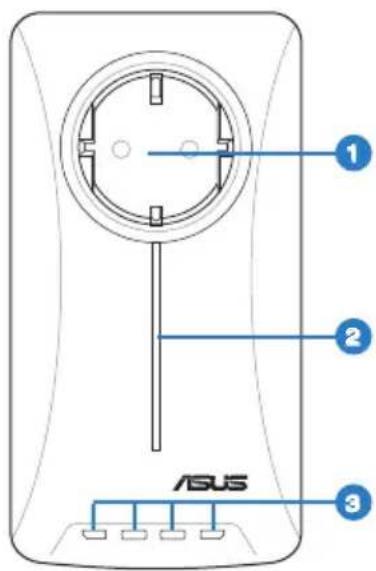

Запознаване с устройството

Компонент Функция Описание
1 Щепсел	Щепсел, отговарящ на стандартите на ЕСИзкл. — устройствата са изключени, в режим на готовност или изключени от електрическата мрежаПулсиращо зелено — активност на данни/мрежаМигащо зелено — протича сдвояванеПулсиращо кехлибарено — активност на данни/мрежа при ниска производителност
2 Пулсиращ LED
3 LED индикатори 4 x 10/100/1000 Mbps Ethernet портове	Непрекъснато зелено — има мрежова връзка; портът е разрешенМигащо зелено — активност на данни/мрежаИизкл. — няма достъпна връзка
4 4 x 10/100/1000 Mbps Eтернет порт	4 x 10/100/1000 Mbps Ethernet портове с 1 двойка портове за VIP

Компонент Функция Описание
5 Бутон за връщане в изходно състояние	Използвайте кламер, за да натиснете бутона Reset (Нулиране) за 3 секунди и да възстановите фабричните настройки.
6 Защита	Натиснете бутона Security (Защита) за 8-10 секунди, за да стартирате процес на групиране и да защитите връзката в рамките на Powerline мрежата.

В случай на опашка в мрежовия трафик поради недостатъчна пропускателна способност, всички други заявки по мрежата ще спрат временно, за да се даде приоритет на определен трафик, като например поточно предаване на мултимедия и игри. Тази функция гарантира, че трафикът с приоритет ще бъде изпратен с най-малкото възможно забавяне.

Безопасност при сдвояване (опция)

Данните по Powerline мрежата могат да бъдат шифровани като се гарантира частна и защитена мрежа с помощта на инсталирания софтуер или чрез натискане на бутона Security (Защита).

Инсталиране на софтуер (опция)

Configuration Utility (Помощна програма за конфигуриране) може да бъде изтеглна от страницата за поддръжка на ASUS на адрес http://support.asus.com/download/. Приложението включва помощната програма Powerline Utility и програма за наблюдение на мрежата.

Инсталиране на софтуера

Посетете http://support.asus.com/download/ и изтеглете Powerline Utility. Инсталиране на софтуера:

1. Щракнете двукратно върху Installer.bat.
2. Следвайте Installation Wizard (Съветник за инсталиране), за да инсталирате ASUS PL-X51P / PL-X52P Utility.

След инсталиране на приложението щракнете двукратно върху иконата PL-X51P / PL-X52P, за да стартирате помощната програма.

Съвети за отстраняване на проблеми

Проблем: Помощната програма PL-X51P / PL-X52P не може да открива powerline устройства в мрежата.

Съвет: Натиснете бутона Reset (Нулиране) на PL-X51P / PL-X52P, за да възстановите фабричните настройки по подразбиране.

Проблем: След промяна на името на мрежата с помощта на инструмента PL-X51P / PL-X52P комуникацията между устройствата се прекратява.

Съвет: За да възстановите комуникацията между устройствата, изпълнете следното:

1. Стартирайте PL-X51P / PL-X52P и изберете раздела Privacy (Поверителност).
2. Щракнете върху бутона Use Default (Public Network) (Използвай настройките по подразбиране (Публична мрежа).
3. Изберете раздела Main (Главен) и проверете дали програмата разпознава всички устройства във вашата електрическа мрежа.
