PL-X51P - Powerline adapteris ASUS - Nemokama naudojimo instrukcija

Produkto tipas	CPL adapteris (Powerline)
Prekės ženklas	ASUS
Modelis	PL-X51P
Matmenys (Ilgis x Plotis x Aukštis)	100 x 60 x 30 mm
Svoris	150 g
Maitinimas	100-240 V AC, 50/60 Hz
Elektros sąnaudos	5 W (maks.)
Maksimalus greitis	600 Mbps
Tinklo standartas	HomePlug AV, IEEE 1901
Tinklo sąsaja	1 port Ethernet RJ45 10/100/1000 Mbps
Maksimalus atstumas	300 metrų elektros tinkle
Saugumas	AES 128 bitų šifravimas
Sinchronizavimo mygtukas	Taip (Pairing mygtukas)
Darbo temperatūra	0 °C iki 40 °C
Darbo drėgmė	10 % iki 90 % (be kondensato)
Priežiūra ir valymas	Valyti minkšta, sausa šluoste. Nenaudoti cheminių valiklių.
Naudojimo saugumas	Jungti tiesiai į sieninį lizdą. Nenaudoti ilgintuvo.
Atsarginės dalys ir taisomumas	Naudotojas negali taisyti. Atsarginių dalių nėra.
Bendra informacija	CPL adapteris, skirtas namų tinklo išplėtimui. Suderinamas su visais HomePlug AV CPL adapteriais.

Dažnai užduodami klausimai - PL-X51P ASUS

Kaip įdiegti ASUS PL-X51P CPL adapterį?

Įjunkite adapterį į sieninį lizdą, tada prijunkite jį prie maršrutizatoriaus Ethernet kabeliu. Per 2 minutes paspauskite adapterio ir to, kurį norite susieti, mygtuką 'Pair'.

Koks yra šio adapterio maksimalus greitis?

Teorinis greitis yra 600 Mbps, tačiau tikrasis greitis priklauso nuo elektros tinklo kokybės.

Ar galiu naudoti kelis PL-X51P adapterius kartu?

Taip, tame pačiame elektros tinkle galite susieti iki 16 CPL adapterių.

Kaip atstatyti adapterį?

Laikykite nuspaudę mygtuką 'Reset' 10 sekundžių sąvaržėlė. Nustatymai grįžta į gamyklinius.

Ar adapteris veikia su kitų markių CPL?

Taip, jei jie suderinami su HomePlug AV arba IEEE 1901.

Ką daryti, jei adapteris neprisijungia?

Patikrinkite, ar abu adapteriai yra toje pačioje elektros grandinėje, dar kartą paspauskite mygtuką Pair. Jei reikia, atstatykite.

Ar galima adapterį įjungti į ilgintuvą?

Nerekomenduojama. Įjunkite tiesiai į sieninį lizdą, kad išvengtumėte trikdžių.

Kaip sumažinti elektros sąnaudas?

Adapteris automatiškai pereina į budėjimo režimą, kai neaptinkama tinklo srauto.

Ar šis produktas suderinamas su šviesolaidžiu?

Taip, jis veikia su visų tipų interneto ryšiais (šviesolaidis, ADSL, kabelis) per maršrutizatorių.

Kur rasti pilną instrukciją?

Pilną instrukciją galima nemokamai atsisiųsti iš notice-facile.com.

NAUDOJIMO INSTRUKCIJA PL-X51P ASUS

Specifikacijų santrauka

Prievadai	4 x 10/100/1000 Mbps eterneto jungtys su 1 jungties rinkiniu, skirtu VIP
Maitinimo šaltinis Kintamoji srove	100-240 V / 50-60 Hza
Matmenys 140 x 75 x 42,4 (ilgis x plotis x aukštis) mm
Svoris	285g
„Powerline“ sparta	Iki 500 Mbps
Šviestukai-indikatoriai	1 x „kvėpuojantis“ LED indikatorius4 x eterneto LED indikatoriai
Šifravimas	128 bitų AES šifravimas
Aprėptis	Iki 150 kv. metrų
Temperatūra ir drėgnumas	Apytiksliai 300 m (priklauso nuo elektromagnetinės aplinkos)

Reikalavimai sistemai

• Veikiantis LAN eterneto pagrindu
- Yra eterneto prievadas stacionariame arba nešiojamame kompiuteryje
- Tinkamai sukonfigūruotos kiekvieno i tinklą sujungto kompiuterio TCP/IP nuostatos

PL-X51P / PL-X52P nustatymas

„HomePlug AV Powerline “ adapteris PL-X51P / PL-X52P leis Jums mégautis kompiuteriniais žaidimais tinkle be vėlinimo, leisti vaizdo transliavimo, IP telefonijos programas.

1. Ikiškite pridedamą eterneto laidą i PL-X51P / PL-X52P ir i tinklo maršrutizatoriaus arba jungiklio LAN jungtį. Prijunkite PL-X51P / PL-X52P prie maitinimo kištuko.
2. [kiškite antraji PL-X51P / PL-X52P i maitinimo lizda, esantj toje pačioje elektros grandinėje namuose ar kitoje patalpoje. Prijunkite kompiuterį prie šio antrojo PL-X51P / PL-X52P, kad prijungtumėte jį prie tinklo.

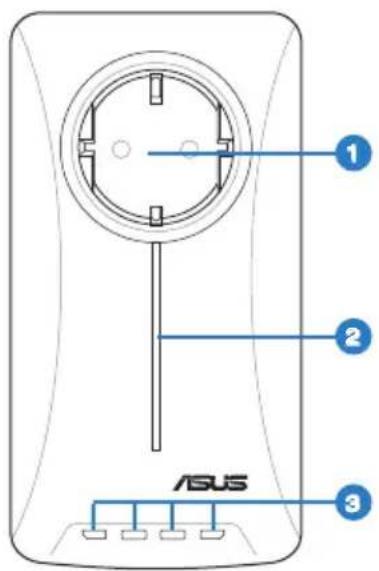

Susipažinimas su įrenginiu

Elementas Funkcija Apibūdinimas
1 Maitinimo kištukas	Europos standarto ES maitinimo kištukas
2 „Kvėpuojantis“ šviesos diodas	Išjungtas - įrenginiai išjungti, veikia pristabdymo režimu ar atjungti nuo maitinimo lizdoMirksi kvėpavimo ritmu žalia spalva - duomenų / tinklo veiklaMirksi žalia spalva - vyksta saugus įrenginių sujungimasMirksi oranžine spalva - duomenų / tinklo veikla nedideliu pajėgumu
3 4 x 10/100/1000 Mbps eterneto jungčių šviesos diodu indikatoriai	Nepertraukiama žalia spalva - yra tinklo sąsaja, jungtis įgalintaMirksi žalia spalva - duomenų / tinklo veiklaIšjungta – nėra ryšio
4 4 x 10/100/1000 Mbps „Ethernet“ prievadas	4 x 10/100/1000 Mbps eterneto jungtys su 1 jungties rinkiniu, skirtu VIP

Elementas Funkcija Apibūdinimas
5 Grįžties mygtukas	Sąvaržėle tris sekundes spauskite mygtuką „Reset“ (atkurti), kad atkurtumėte gamyklines nuostatas.
6 Sauga	8-10 sekundžių spauskite mygtuką „Security“ (sauga), kad pradėtumėte grupavimo procesą ir apsaugotumėte ryšį maitinimo linijos tinkle.

VIP – didžiausio pirmumo jungtis

Jei tinklo srautui tenka laukti eilėje dėl nepakankamo pralaidumo, kitos tinklo užklausos gali būti sulaikomos teikiant pirmumą tam tikram duomenų srautui, pavyzdžiui, srautiniam siuntimui ar žaidimams. Ši funkcija užtikrina, kad duomenų srautas, kuriam teikiamas pirmumas, persiunčiamas su mažiausia delsa.

Tarpusavio ryšio sauga (neprivaloma)

Maitinimo linijos tinklu siunčiamus duomenis gali užšifruoti naudojant įdiegta programinę įrangą arba spaudžiant mygtuką „Security“ (sauga), kad tinklas būtu privatus ir saugus.

Programinės įrangos diegimas (neprivaloma)

Konfigūravimo paslaugų programa galima atsisiųsti iš ASUS pagalbos tinklalapio adresu www.asus.com. Programoje yra maitinimo linijos paslaugų programa ir tinklo monitorius.

Programinės įrangos diegimas:

Apsilankykite www.asus.com ir atsisiųskite maitinimo linijos paslaugų programą. Kad įdiegtumėte programinę įrangą:

1. Du kartus spustelékite Installer.bat.
2. Vadovaukitės diegimo vedliu ir įdiekite ASUS PL-X51P / PL-X52P paslaugų programą.
3. Spustelékite Close (uždaryti), kad baigtumète.

ldiege programą du kartus spustelėkite PL-X51P / PL-X52P piktogramą, kad paleistumėte paslaugų programą.

Patarimai trikčių šalinimui

K: PL-X51P / PL-X52P paslaugų programa gali aptikti bet kokius maitinimo linijos įrenginius tinkle.

A: PL-X51P / PL-X52P spauskite mygtuka Reset (atkurti), kad atkurtumėte gamyklines numatytąsias nuostatas.

K: Su PL-X51P / PL-X52P pagalbine programa pakeitus tinklo vardą, „Powerline“ jrenginiai nebesusisiekia.

A: Kad atkurtumėte ryšį tarp „Powerline“ įrenginių, atlikite šiuos veiksmus:

1. Paleiskit PL-X51P / PL-X52P pagalbinę programą ir pasirinkite skirtuką Privatumas (Privacy).
2. Spustelėkite mygtuka, Naudoti numatytajį (viešasis tinklas).
3. Pasirinkite skirtuką Pagrindinis (Main) ir patikrinkite, ar pagalbinė programa randa visus Jūsų „Powerline“ tinklo įrenginius.
