PL-X51P - Powerline адаптер ASUS - Бесплатное руководство пользователя

Тип продукта	Адаптер CPL (Powerline)
Бренд	ASUS
Модель	PL-X51P
Размеры (Д x Ш x В)	100 x 60 x 30 мм
Вес	150 г
Питание	100-240 В AC, 50/60 Гц
Энергопотребление	5 Вт (макс.)
Максимальная скорость	600 Мбит/с
Сетевой стандарт	HomePlug AV, IEEE 1901
Сетевой интерфейс	1 порт Ethernet RJ45 10/100/1000 Мбит/с
Максимальная дальность	300 метров по электросети
Безопасность	Шифрование AES 128 бит
Кнопка синхронизации	Да (кнопка Pairing)
Рабочая температура	от 0 °C до 40 °C
Рабочая влажность	от 10 % до 90 % (без конденсации)
Уход и чистка	Чистить мягкой сухой тканью. Не использовать химические средства.
Безопасность использования	Подключать непосредственно в настенную розетку. Не использовать удлинители.
Запчасти и ремонтопригодность	Не подлежит ремонту пользователем. Запчасти отсутствуют.
Общая информация	Адаптер CPL для расширения домашней сети. Совместим со всеми адаптерами CPL HomePlug AV.

Часто задаваемые вопросы - PL-X51P ASUS

Как установить адаптер CPL ASUS PL-X51P ?

Подключите адаптер в настенную розетку, затем подключите его к роутеру через кабель Ethernet. Нажмите кнопку 'Pair' на адаптере и на том, который нужно связать, в течение 2 минут.

Какова максимальная скорость этого адаптера?

Теоретическая скорость составляет 600 Мбит/с, но фактическая скорость зависит от качества электросети.

Можно ли использовать несколько адаптеров PL-X51P вместе?

Да, вы можете связать до 16 адаптеров CPL в одной электросети.

Как сбросить адаптер?

Удерживайте кнопку 'Reset' нажатой в течение 10 секунд скрепкой. Настройки вернутся к заводским.

Работает ли адаптер с другими брендами CPL?

Да, если они совместимы с HomePlug AV или IEEE 1901.

Что делать, если адаптер не подключается?

Убедитесь, что оба адаптера находятся в одной электрической цепи, снова нажмите кнопку Pair. При необходимости сбросьте.

Можно ли подключить адаптер в удлинитель?

Не рекомендуется. Подключайте его непосредственно в настенную розетку, чтобы избежать помех.

Как снизить энергопотребление?

Адаптер автоматически переходит в режим ожидания, когда не обнаруживается сетевой трафик.

Совместим ли этот продукт с оптоволокном?

Да, он работает с любым типом интернет-подключения (оптоволокно, ADSL, кабель) через роутер.

Где найти полную инструкцию?

Полная инструкция доступна для бесплатного скачивания на notice-facile.com.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PL-X51P ASUS

• PL-X51P / PL-X52P HomePlug AV Powerline адаптер x 1 (2 для PL-X52P)
• Сетевой кабель x 1 (2 для PL-X52P)
• Краткое руководство
  • Гарантийный талон x1

Спецификация

Порт	4 x 10/100/1000 Мбит/с Ethernet порта и 1 выделенный порт
Блок питания	100-240В/50-60Гц
Размеры	140(Д) x 75 (Ш) x 42,4 (В) мм
Вес	285g
Скорость	До 500 Мбит/с
Индикатор	1 x индикатор состояния4 индикатора Ethernet
Шифрование	128-бит AES
Покрытие	До 150 квадратных метров
Расстояние	Около 300м (зависит от электрооборудования)

Системные требования

• Рабочая сеть Ethernet
- Свободный Ethernet порт на компьютере
- Правильно настроенный протокол TCP/IP на каждом компьютере

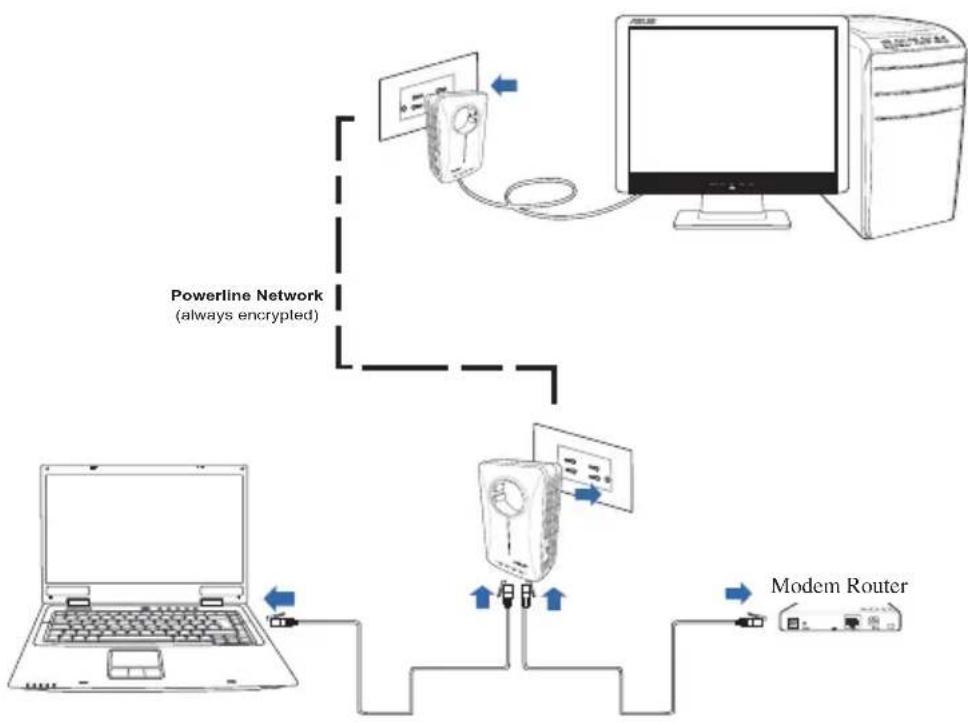

Настройка PL-X51P / PL-X52P

PL-X51P / PL-X52P HomePlug AV Ethernet адаптер позволяет использовать силовую проводку в Вашем доме или офисе как высокоскоростную сеть при использовании обычных розеток. Вы сможете играть в сетевые игры, запускать мультимедиаприложения и использовать VoIP.

1. Подключите один PL-X51P / PL-X52P с помощью поставляемого сетевого кабеля к роутеру или коммутатору Вашей сети. Подключите PL-X51P / PL-X52P к розетке.
2. Подключите второй PL-X51P / PL-X52P к розетке, находящейся в той же цепи питания. Подключите компьютер ко второму PL-X51P / PL-X52P.

Знакомство с устройством

Возможность	Описание
1 Вилка питания	ЕвророзеткаОткл - Устройство выключено или в режиме ожиданияМедленно мигает зеленым - передача данныхБыстро мигает зеленым - процесс сопряженияМедленно мигает оранжевым - передача данных низкой скорости
2 Индикатор состояния
3 4 индикатора Ethernet портов	Горит зеленым - подключено сетевое устройствоБыстро мигает зеленым- передача данныхОткл - нет подключения
4 4 x 10/100/1000 Мбит/с Ethernet порта	4 x 10/100/1000 Мбит/с Ethernet порта и 1 выделенный порт

Возможность	Описание
5 Кнопка сброса	Нажмите и удерживайте кнопку сброса в течение трех секунд для сброса системы к заводским настройкам по умолчанию.
6 Кнопка Security	Нажмите и удерживайте кнопку Security в течение трех секунд для установки подключения через силовую линию и шифрования данных.

VIP - Приоритетный порт

В случае недостаточной пропускной способности из-за большого объема сетевого трафика, используйте этот порт для передачи высокоприоритетного трафика. Трафик через этот порт передается с наименьшей задержкой.

Безопасное подключение (опция)

При нажатии кнопки Security данные, передаваемые через силовую линию в шифруются в целях безопасности.

Программное обеспечение (опция)

Утилиту для конфигурации можно скачать с сайта ASUS http://support.asus.com/download. В утилиту включены функции управления через браузер и мониторинг.

Установка программного обеспечения

Посетите сайт http://support.asus.com/download и скачайте утилиту Powerline. Для установки ПО выполните следующее:

1. Дважды щелкните по файлу Installer.bat.
2. Следуйте инструкциям мастера установки.
3. Нажмите Close для завершения.

Дважды щелкните иконку PL-X51P / PL-X52P для запуска утилиты.

Устранение неисправностей

В: Утилита PL-X51P / PL-X52P не обнаружила устройства.

O: Нажмите кнопку Reset для возврата устройства в исходное состояние.
В: После изменения имени сети с помощью утилиты связь между устройствами была потеряна.
О: Для восстановления связи между устройствами выполните следующее:

1. Запустите утилиту и выберите вкладку Privacy.
2. Нажмите Use Default (Public Network).
3. Выберите вкладку Main и проверьте, что утилита обнаружила все устройства.

VIP – Порт с висок приоритет
