Tuotetyyppi	CPL-sovitin (Powerline)
Merkki	ASUS
Malli	PL-X51P
Mitat (P x L x K)	100 x 60 x 30 mm
Paino	150 g
Virtalähde	100-240 V AC, 50/60 Hz
Sähkönkulutus	5 W (max)
Suurin tiedonsiirtonopeus	600 Mbps
Verkkostandardi	HomePlug AV, IEEE 1901
Verkkoliitäntä	1 Ethernet RJ45 10/100/1000 Mbps -portti
Suurin kantama	300 metriä sähköverkossa
Turvallisuus	AES 128-bittinen salaus
Synkronointipainike	Kyllä (Pairing-painike)
Käyttölämpötila	0 °C - 40 °C
Käyttökosteus	10 % - 90 % (ei kondensaatiota)
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla. Älä käytä kemikaaleja.
Käyttöturvallisuus	Kytke suoraan seinäpistorasiaan. Älä käytä jatkojohtoa.
Varaosat ja korjattavuus	Ei käyttäjän korjattavissa. Varaosia ei ole saatavilla.
Yleiset tiedot	CPL-sovitin kotiverkon laajentamiseen. Yhteensopiva kaikkien HomePlug AV CPL -sovittimien kanssa.

Usein kysytyt kysymykset - PL-X51P ASUS

Kuinka asennan ASUS PL-X51P CPL-sovittimen?

Kytke sovitin seinäpistorasiaan, liitä se reitittimeesi Ethernet-kaapelilla. Paina sovittimen ja yhdistettävän sovittimen 'Pair'-painiketta 2 minuutin kuluessa.

Mikä on tämän sovittimen suurin tiedonsiirtonopeus?

Teoreettinen nopeus on 600 Mbps, mutta todellinen nopeus riippuu sähköverkon laadusta.

Voinko käyttää useita PL-X51P -sovittimia yhdessä?

Kyllä, voit yhdistää jopa 16 CPL-sovitinta samassa sähköverkossa.

Kuinka nollaan sovittimen?

Pidä 'Reset'-painiketta painettuna 10 sekunnin ajan paperiliittimellä. Asetukset palautuvat tehdasasetuksiin.

Toimiiko sovitin muiden CPL-merkkiensovittimien kanssa?

Kyllä, jos ne ovat yhteensopivia HomePlug AV - tai IEEE 1901 -standardien kanssa.

Mitä teen, jos sovitin ei yhdistä?

Tarkista, että molemmat sovittimet ovat samassa sähköpiirissä, paina Pair-painiketta uudelleen. Nollaa tarvittaessa.

Voiko sovittimen kytkeä jatkojohtoon?

Sitä ei suositella. Kytke se suoraan seinäpistorasiaan häiriöiden välttämiseksi.

Kuinka vähennän sähkönkulutusta?

Sovitin siirtyy automaattisesti lepotilaan, kun verkkoliikennettä ei havaita.

Onko tämä tuote yhteensopiva valokuidun kanssa?

Kyllä, se toimii kaiken tyyppisten Internet-yhteyksien kanssa (kuitu, ADSL, kaapeli) reitittimen kautta.

Mistä löydän täydelliset ohjeet?

Täydelliset ohjeet ovat ladattavissa ilmaiseksi osoitteesta notice-facile.com.

KÄYTTÖOHJE PL-X51P ASUS

Port	4 x 10/100/1000 Mbps -Ethernet-portti, joista 1 portti asetettu VIP-ominaisuudelle
Toide	AC 100~240VAC/50~60Hz
Mõõdud	140((laius) x 75(sügavus) x 42.4(kõrgus) mm
Paino	285g
Ühenduse kiirus	Kuni 500 Mbps
LED indikaator	1 x Hengittävä LED-merkkivalo4 x Ethernet-LED-merkkivalo
Krüptimine	128-bitine AES krüptimine
Leviulatus	Enintään 150 neliömetriä
Sidekaugus	Ligikaudu 300 m (sõltub elektrilisest keskkonnast)

Süsteeminõuded

• Toimiva Ethernet-pohjainen LAN
- Pöytätietokoneen tai kannettavan vapaa Ethernet-portti
- Oikein määritetyt TCP/IP-asetukset sekä tietokoneessa että verkossa

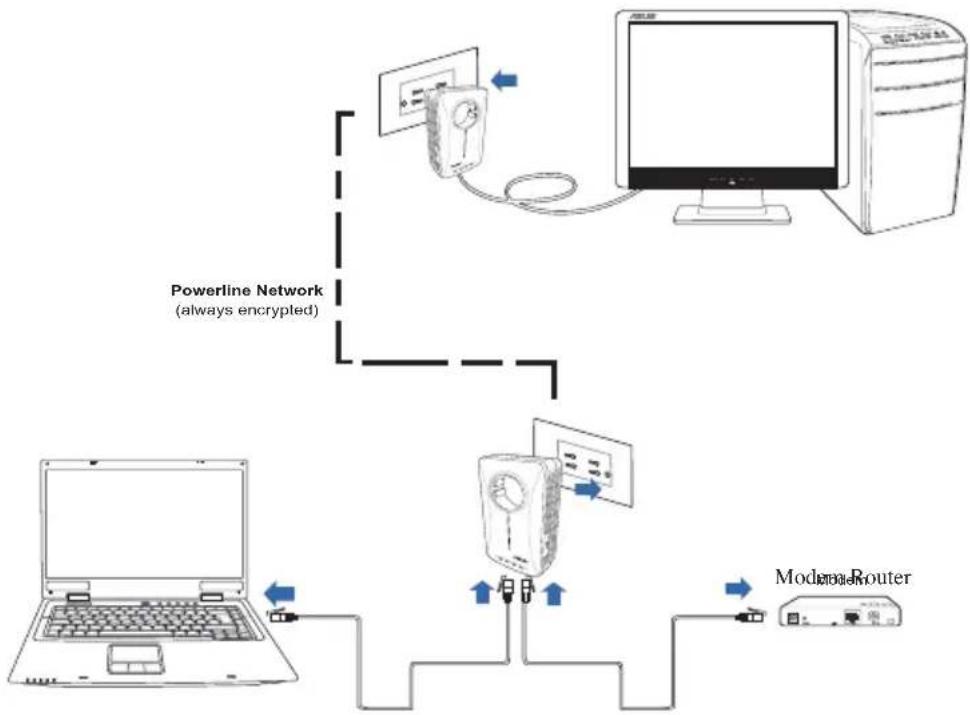

Adapteri PL-X51P / PL-X52P häälestamine

1. Liitä toimitukseen kuuluva Ethernet-kaapeli PL-X51P / PL-X52P -laitteeseen ja verkkoreitittimen tai kytkimen LAN-porttiin. Liitä PL-X51P / PL-X52P pistorasiaan.
2. Liitä toinen PL-X51P / PL-X52P samassa virtapiirissä olevaan pistorasiaan kotona tai muussa sijainnissa. Liitä tietokone tähän toiseen PL-X51P / PL-X52P -laitteeseen verkkoon liittymiseksi.

Tunne oma seadet

1 Virtapistoke	Eurooppalaisen standardin EU-virtapistoke
2 Hengittävä LED	Pois- Laitteet ovat pois päältä, valmiustilassa tai irrotettu virtalähteestäHengittää vihreänä - data-/verkkoaktiviteettiVilkkuu vihreänä - Suojauslaiteparinmuodostus käynnissäHengittää keltaisena - data-/verkkoaktiivisuus käynnissä matalalla suorituskyvyllä
3 4 x 10/100/1000 Mbps Ethernet-porttien LED-merkkivalot	Tasainen vihreä - verkkolinkki aktiivinen; portti käytössäVilkkuva vihreä - data-/verkkoaktiviteettiPois - yhteyttä ei käytettävissä
4 4 x 10/100/1000 Mbps Ethernet-porttien	4 x 10/100/1000 Mbps -Ethernet-portti, joista 1 portti asetettu VIP-ominaisuudelle

Üksus Funktsioon Kirjeldus
5 Lähtestusnupp	Paina paperiliittimellä nollauspainiketta kolme sekuntia palauttaaksesi asetukset tehdasasetuksiin.
6 Suojaus	Paina suojauspainiketta 8 - 10 sekuntia käynnistääksesi ryhmitysprosessin ja suojataksesi powerline-verkkoyhteyden.

VIP - Korkeimman ensisijaisuuden portti

Jos verkkoliikenne ruuhkautuu riittämättömän kaistanleveyden johdosta, kaikki muut verkkopyynnöt voidaan pysäyttää ensisijaisuuden antamiseksi erikoisliikenteelle, kuten median virtauttamiselle ja palaamiselle. Tämä ominaisuus varmistaa, että ensisijainen liikenne välitetään eteenpäin pienimmällä viiveellä.

Turvalisuse sidumine (valikuline)

Powerline-verkon kautta lähetettävän datan voi salata yksityisyyden ja verkon suojauksen varmistamiseksi käyttämällä asennettua ohjelmistoa tai painamalla Suojaus-painiketta.

Tarkvara install (valikuline)

Määritysapuohjelman voi ladata ASUS-tukisivustolta osoitteesta http://support.asus.com/download/. Sovellus sisältää Powerline-apuohjelman ja verkonvalvontaohjelman.

Tarkvara installimine

Siirry osoittteeseen http://support.asus.com/download/ ja lataa Powerline-apuohjelma. Ohjelmiston asentaminen:

1. Kaksoisnapsauta Installer.bat.-tiedostoa.-tiedostoa.
2. Toimi ohjatun asennuksen ohjeiden mukaan asentaaksesi ASUS PL-X51P / PL-X52P -apuohjelman.
3. Lopeta napsauttamalla Close (Sulje) -painiketta.

Kun olet asentanut sovelluksen, kaksoisnapsauta PL-X51P / PL-X52P-kuvaketta käynnistääksesi apuohjelman.

K: PL-X51P / PL-X52P-apuohjelma ei pysty tunnistamaan yhtään powerline-laitetta verkossa.

A. Paina PL-X51P / PL-X52P:n Reset (Nollaa) -painiketta palauttaaksesi tehtaan oletusasetukset.

Portti	4 x 10/100/1000 Mbps -Ethernet-portti, joista 1 portti asetettu VIP-ominaisuudelle
Virran syöttö	AC 100~240VAC/50~60Hz
Mitats	140(L) x 75(S) x 42.4(K) mm
Paino	285g
Voimajohtonopeudet	500 Mbps saakka
LED-ilmaisin	1 x Hengittävä LED-merkkivalo4 x Ethernet-LED-merkkivalo
Salaus	128-bittinen AES-salaus
Peitto	Enintään 150 neliömetriä
Tiedonvälitysetäisyys	Noin 300 m (vaihtelee sähköympäristöstä riippuen)

Järjestelmävaatimukset

• Toimiva Ethernet-pohjainen LAN
- Pöytätietokoneen tai kannettavan vapaa Ethernet-portti
- Oikein määritetyt TCP/IP-asetukset sekä tietokoneessa että verkossa

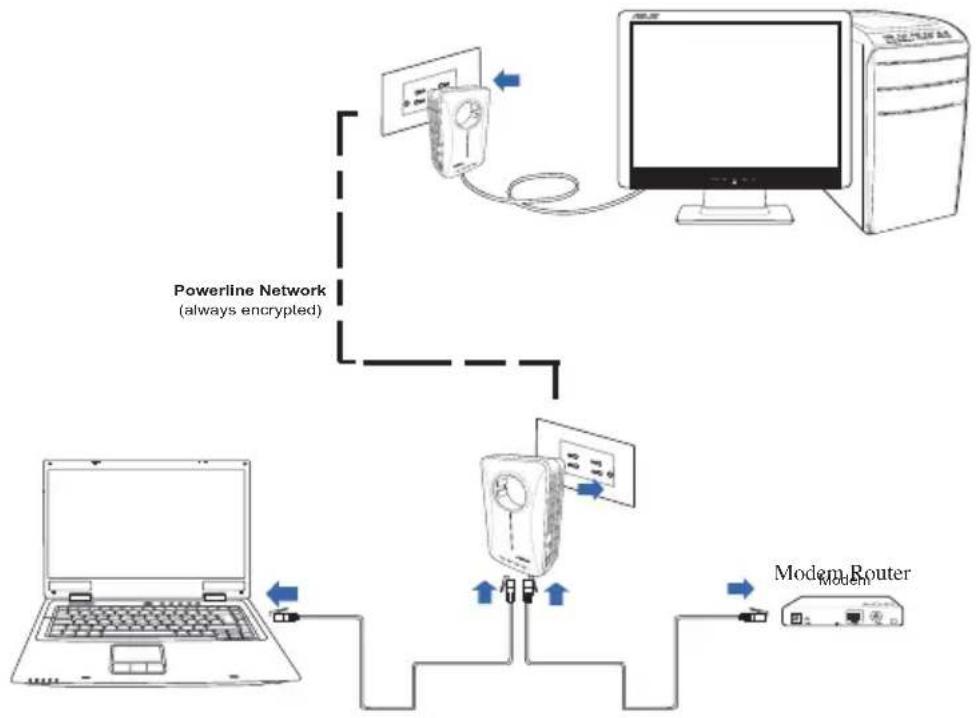

PL-X51P / PL-X52P:n asennus

PL-X51P / PL-X52P HomePlug AV Ethernet-adapteri mahdollistaa verkkopeleistä nauttimisen ilman viivettä, video streaming –mediaohjelmistojen käyttämisen sekä Voice Over Internet Protocol (VoIP) -puhelut.

1. Liitä toimitukseen kuuluva Ethernet-kaapeli PL-X51P / PL-X52P -laitteeseen ja verkkoreitittimen tai kytkimen LAN-porttiin. Liitä PL-X51P / PL-X52P pistorasiaan.
2. Liitä toinen PL-X51P / PL-X52P samassa virtapiirissä olevaan pistorasiaan kotona tai muussa sijainnissa. Liitä tietokone tähän toiseen PL-X51P / PL-X52P -laitteeseen verkkoon liittymiseksi.


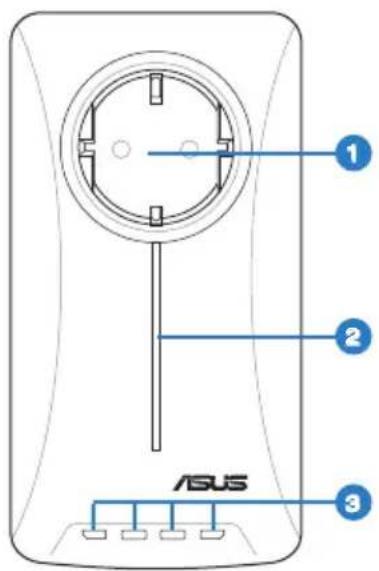

Laitteen tunteminen

Kohde Ominaisuus Kuvaus
1 Virtapistoke	Eurooppalaisen standardin EU-virtapistoke
2 Hengittävä LED	Pois- Laitteet ovat pois päältä, valmiustilassa tai irrotettu virtalähteestäHengittää vihreänä - data-/verkkoaktiviteettiVilkkuu vihreänä - Suojauslaiteparinmuodostus käynnissäHengittää keltaisena - data-/verkkoaktiivisuus käynnissä matalalla suorituskyvyllä
3 4 x 10/100/1000 Mbps Ethernet-porttien LED-merkkivalot	Tasainen vihreä - verkkolinkki aktiivinen; portti käytössäVilkkuva vihreä - data-/verkkoaktiviteettiPois - yhteyttä ei käytettävissä
4 4 x 10/100/1000 Mbps Ethernet-porttien	4 x 10/100/1000 Mbps -Ethernet-portti, joista 1 portti asetettu VIP-ominaisuudelle

Kohde Ominaisuus Kuvaus
5 Reset-painike	Paina paperiliittimellä nollauspainiketta kolme sekuntia palauttaaksesi asetukset tehdasasetuksiin
6 Suojaus	Paina suojauspainiketta 8 - 10 sekuntia käynnistääksesi ryhmitysprosessin ja suojataksesi powerline-verkkoyhteyden.

VIP - Korkeimman ensisijaisuuden portti

Jos verkkoliikenne ruuhkautuu riittämättömän kaistanleveyden johdosta, kaikki muut verkkopyynnöt voidaan pysäyttää ensisijaisuuden antamiseksi erikoisliikenteelle, kuten median virtauttamiselle ja palaamiselle. Tämä ominaisuus varmistaa, että ensisijainen liikenne välitetään eteenpäin pienimmällä viiveellä.

Turvapari (valinnainen)

Powerline-verkon kautta lähetettävän datan voi salata yksityisyyden ja verkon suojauksen varmistamiseksi käyttämällä asennettua ohjelmistoa tai painamalla Suojaus-painiketta.

Ohjelmiston asentaminen (valinnainen)

Määritysapuohjelman voi ladata ASUS-tukisivustolta osoitteesta http://support.asus.com/download/. Sovellus sisältää Powerline-apuohjelman ja verkonvalvontaohjelman.

Ohjelmiston asentaminen:

Siirry osoittteeseen http://support.asus.com/download/ ja lataa Powerline-apuohjelma. Ohjelmiston asentaminen:

1. Kaksoisnapsauta Installer.bat.-tiedostoa.-tiedostoa.
2. Toimi ohjatun asennuksen ohjeiden mukaan asentaaksesi ASUS PL-X51P / PL-X52P -apuohjelman.
3. Lopeta napsauttamalla Close (Sulje) -painiketta.

Kun olet asentanut sovelluksen, kaksoisnapsauta PL-X51P / PL-X52P-kuvaketta käynnistääksesi apuohjelman.

Vianhakuvinkkejä

K: PL-X51P / PL-X52P-apuohjelma ei pysty tunnistamaan yhtään powerline-laitetta verkossa.
V. Paina PL-X51P / PL-X52P:n Reset (Nollaa) -painiketta palauttaaksesi tehtaan oletusasetukset.
K: Voimajohtolaitteet lopettavat tiedon välittämisen verkon nimen vaihtamisen jälkeen PL-X51P / PL-X52P-apuohjelmaa käyttäen.
V: Palauta voimajohtolaitteiden tiedonvälitys tekemällä seuraavaa:

1. Käynnistä PL-X51P / PL-X52P-apuohjelma ja valitse Privacy (Yksityisyys)-välilehti.
2. Napsauta Use default (Public Network) (Käytä oletusta (Julkinen verkko)) -painiketta.
3. Valitse Main (Yleistä)-välilehti ja tarkista, että apuohjelma tunnistaa
