Type de produit	Adaptateur CPL (Powerline)
Marque	ASUS
Modèle	PL-X51P
Dimensions (L x l x H)	100 x 60 x 30 mm
Poids	150 g
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique	5 W (max)
Débit maximum	600 Mbps
Standard réseau	HomePlug AV, IEEE 1901
Interface réseau	1 port Ethernet RJ45 10/100/1000 Mbps
Portée maximale	300 mètres sur réseau électrique
Sécurité	Cryptage AES 128 bits
Bouton de synchronisation	Oui (Pairing button)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité d'utilisation	Brancher directement sur une prise murale. Ne pas utiliser de multiprise.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Aucune pièce détachée disponible.
Informations générales	Adaptateur CPL pour extension réseau domestique. Compatible avec tous les adaptateurs CPL HomePlug AV.

FOIRE AUX QUESTIONS - PL-X51P ASUS

Comment installer l'adaptateur CPL ASUS PL-X51P ?

Branchez l'adaptateur sur une prise murale, puis connectez-le à votre routeur via le câble Ethernet. Appuyez sur le bouton 'Pair' de l'adaptateur et de celui à associer dans les 2 minutes.

Quel est le débit maximum de cet adaptateur ?

Le débit théorique est de 600 Mbps, mais le débit réel dépend de la qualité du réseau électrique.

Puis-je utiliser plusieurs adaptateurs PL-X51P ensemble ?

Oui, vous pouvez associer jusqu'à 16 adaptateurs CPL sur le même réseau électrique.

Comment réinitialiser l'adaptateur ?

Maintenez le bouton 'Reset' enfoncé pendant 10 secondes avec un trombone. Les paramètres reviennent aux valeurs d'usine.

L'adaptateur fonctionne-t-il avec d'autres marques CPL ?

Oui, s'ils sont compatibles HomePlug AV ou IEEE 1901.

Que faire si l'adaptateur ne se connecte pas ?

Vérifiez que les deux adaptateurs sont sur le même circuit électrique, appuyez à nouveau sur le bouton Pair. Réinitialisez si nécessaire.

Est-il possible de brancher l'adaptateur sur une multiprise ?

Il est déconseillé. Branchez-le directement sur une prise murale pour éviter les interférences.

Comment réduire la consommation électrique ?

L'adaptateur passe en veille automatiquement lorsque aucun trafic réseau n'est détecté.

Ce produit est-il compatible avec la fibre optique ?

Oui, il fonctionne avec tout type de connexion Internet (fibre, ADSL, câble) via le routeur.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur notice-facile.com.

MODE D'EMPLOI PL-X51P ASUS

• Adaptateur Powerline HomePlug PL-X51P / PL-X52P x 1 (x 2 pour le PL-X52P)
  • Câble réseau x 1 (x2 pour le PL-X52P)
• Manuel d'utilisation x1

Résumé des spécifications

Port	4 x ports Ethernet 10/100/1000 Mbps dont 1 port VIP dédié
Alimentation	CA 100~240Vca/50~60Hz
Dimensions	140(L) x 75(P) x 42.4(H) mm
Poids	285g
Vitesse sur courant porteur	Jusqu'à 500 Mbps
Indicateur LED	1 x LED d'état de l'appareil4 x LED d'état du réseau Ethernet
Chiffrement	AES 128-bit
Couverture	Jusqu'à 150 mètres carrés
Distance de communication	Environ 300M (varie selon l'environnement électrique)

Pré-requis système

• Réseau Ethernet configuré
• Ordinateur possédant un port Ethernet
• Un ordinateur dont les paramètres TCP/IP sont correctement configurés

Configurer votre PL-X51P / PL-X52P

Le PL-X51P / PL-X52P vous permet de profiter de vos jeux réseau favoris sans subir de lag (décalages) et exécuter vos applications multimédia de streaming vidéo ou de Voix sur IP.

1. Connectez le câble réseau accompagnant le PL-X51P / PL-X52P au port LAN du routeur ou du switch de votre réseau. Branchez le PL-X51P / PL-X52P à une prise électrique.
2. Raccordez votre second PL-X51P / PL-X52P à une prise faisant parti du même réseau électrique et connectez-le ensuite à votre ordinateur.


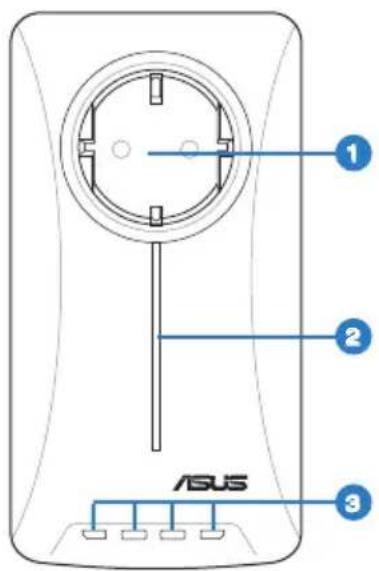

Faire connaissance avec votre appareil

N° Élément	Description
1 Prise électrique Prise électrique au standard européen
2 LED d’état de l’appareil	Éteinte- appareils éteint, en mode veille ou débranchésVerte- activité de donnéesVerte clignotante-pairage de sécurité en coursAmbrée-faible activité de données
3 4 x LED réseau10/100/1000Mbps	Verte-lien présent et port réseau activéVerte clignotante- activité de donnéesÉteinte-aucune connexion disponible
4 4 x portsréseau10/100/1000Mbps	4 x ports Ethernet 10/100/1000 Mbps dont 1 port VIP dédié

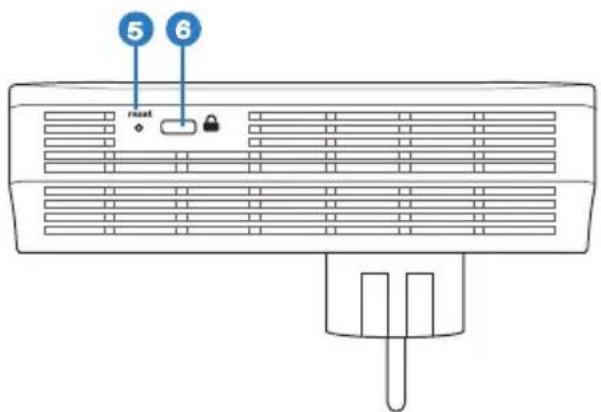

N° Élément		Description
5	Réinitialisation	Permet de restaurer les paramètres par défaut de l’appareil en maintenant le bouton de réinitialisation enfoncé pendant 3 secondes.
6	Sécurité	Appuyer moins de 3 secondes sur ce bouton permet de lancer le processus de groupage.

VIP - Mise en priorité des ports

En cas de congestion du réseau, certaines requêtes réseau, telles que le jeu en ligne ou la diffusion audio/vidéo en continu, peuvent être mises en priorité. Cette fonctionnalité assure que le trafic prioritaire est transmis sans le moindre délai.

Pairage de sécurité (optionnel)

Les données transmises par le biais du courant porteur peuvent être chiffrées pour assurer la sécurité du réseau, et ce, par le biais de l'interface logicielle ou le bouton dédié.

Installation du logiciel (optionnel)

L'utilitaire logiciel peut être téléchargé sur le site Web d'ASUS à l'aderesse http://support.asus.com/download/. L'application logicielle intègre une interface de gestion du réseau et une fonction de surveillance du réseau.

Installer le logiciel

Visitez le site Web d'ASUS sur http://support.asus.com/download/. pour télécharger le logiciel.

Pour l'installer :

1. Double-cliquez sur Installer.bat.
2. Suivez les instructions apparaissant à l'écran pour installer l'utilitaire de votre ASUS PL-X51P / PL-X52P.PL-X51P / PL-X52P..
3. Cliquez sur Fermer pour terminer.

Une fois l'installation terminée, double-cliquez sur l'icône PL-X51P / PL-X52P pour exécuter l'utilitaire.

Astuces de dépannage

Q : L'utilitaire du PL-X51P / PL-X52P ne parvient pas à détecter tous les dispositifs.

R : Appuyez pendant 3 secondes sur le bouton de réinitialisation pour restaurer les paramètres d'usine de l'appareil.

Q : Les dispositifs ne fonctionnent plus après avoir utilisé l'utilitaire de configuration pour modifier le nom du réseau.

R : Suivez les étapes ci-dessous pour restaurer la communication entre les dispositifs réseau sur le réseau à courant porteur :

1. Lancez l'utilitaire de configuration du PL-X51P / PL-X52P et cliquez sur l'onglet Privacy (Vie privée).

2. Cliquez sur le bouton Use Default (Par défaut).

3. Sélectionnez l'onglet Main (Général) et vérifiez que l'utilitaire a bien détecté tous les dispositifs PL-X51P / PL-X52P de votre réseau à courant porteur.
