PL-X51P - Powerline-adapter ASUS - Gratis gebruiksaanwijzing en handleiding

Producttype	CPL-adapter (Powerline)
Merk	ASUS
Model	PL-X51P
Afmetingen (L x B x H)	100 x 60 x 30 mm
Gewicht	150 g
Voeding	100-240 V AC, 50/60 Hz
Stroomverbruik	5 W (max)
Maximale snelheid	600 Mbps
Netwerkstandaard	HomePlug AV, IEEE 1901
Netwerkinterface	1 Ethernet RJ45-poort 10/100/1000 Mbps
Maximaal bereik	300 meter op elektriciteitsnet
Beveiliging	AES 128-bits encryptie
Synchronisatieknop	Ja (Pairing-knop)
Bedrijfstemperatuur	0 °C tot 40 °C
Bedrijfsvochtigheid	10 % tot 90 % (niet condenserend)
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen chemicaliën.
Gebruiksveiligheid	Sluit rechtstreeks aan op een wandcontactdoos. Gebruik geen stekkerdoos.
Onderdelen en repareerbaarheid	Niet door de gebruiker te repareren. Geen reserveonderdelen beschikbaar.
Algemene informatie	CPL-adapter voor uitbreiding van het thuisnetwerk. Compatibel met alle CPL-adapter HomePlug AV.

Veelgestelde vragen - PL-X51P ASUS

Hoe installeer ik de CPL-adapter ASUS PL-X51P ?

Sluit de adapter aan op een wandcontactdoos en verbind deze met uw router via de Ethernet-kabel. Druk binnen 2 minuten op de 'Pair'-knop van de adapter en die van de te koppelen adapter.

Wat is de maximale snelheid van deze adapter?

De theoretische snelheid is 600 Mbps, maar de werkelijke snelheid is afhankelijk van de kwaliteit van het elektriciteitsnet.

Kan ik meerdere PL-X51P-adapter samen gebruiken?

Ja, u kunt maximaal 16 CPL-adapter op hetzelfde elektriciteitsnet koppelen.

Hoe reset ik de adapter?

Houd de 'Reset'-knop 10 seconden ingedrukt met een paperclip. De instellingen worden teruggezet naar de fabriekswaarden.

Werkt de adapter met andere CPL-merken?

Ja, als ze compatibel zijn met HomePlug AV of IEEE 1901.

Wat te doen als de adapter geen verbinding maakt?

Controleer of beide adapters op dezelfde elektrische groep zitten, druk opnieuw op de Pair-knop. Reset indien nodig.

Is het mogelijk om de adapter op een stekkerdoos aan te sluiten?

Het wordt afgeraden. Sluit hem rechtstreeks aan op een wandcontactdoos om storingen te voorkomen.

Hoe verminder ik het stroomverbruik?

De adapter schakelt automatisch in de slaapstand wanneer er geen netwerkverkeer wordt gedetecteerd.

Is dit product compatibel met glasvezel?

Ja, het werkt met elk type internetverbinding (glasvezel, ADSL, kabel) via de router.

Waar vind ik de volledige handleiding?

De volledige handleiding is gratis te downloaden op notice-facile.com.

GEBRUIKSAANWIJZING PL-X51P ASUS

Inhoud van de verpakking

• PL-X51P / PL-X52P HomePlug AV Powerline Adapter x 1 (x2 voor PL-X52P)
  • LAN-kabel x1 (x2 voor PL-X52P)voor PL-X52P) PL-X52P)
• Snelle startgids x1
• Garantiekaart x1

Samenvatting van specificaties

Poort	4 x 10/100/1000 Mbps ethernetpoorten met 1 poortset voor VIP
Voeding	AC 100~240VAC/50~60Hz
Afmetingen	140(B) x 75(D) x 42.4(H) mm
Gewicht	285g
Netwerksnelheid	Maximaal 500 Mb/s
Led-indicator	1 x overvloeiende LED-indicator4 x LED-indicators ethernet
Versleuteling	128-bits AES Encryption
Dekking	Tot 150 vierkante meter
Communicatieafstand	Ca 300 M (afhankelijk van elektrische omgeving)

Systeemeisen

• Een actief op ethernet gebaseerd LAN
• Beschikbare ethernetpoort op een desktopcomputer of laptop
• Correct geconfigureerde TCP/IP-instellingen op elke pc op het netwerk

Instelling van de PL-X51P / PL-X52P

De PL-X51P / PL-X52P HomePlug AV Ethernetadapter maakt het mogelijk netwerkspellen te spelen zonder vertraging en mediatoepassingen te draaien voor videostreaming en gesprekken met Voice Over Internet Protocol (VoIP)

1. Sluit de bijgeleverde ethernetkabel aan op de PL-X51P / PL-X52P en op een LAN-poort op de router of switch van uw netwerk. Sluit de PL-X51P / PL-X52P aan op een stopcontact.
2. Sluit de tweede PL-X51P / PL-X52P aan op een stopcontact op hetzelfde stroomcircuit bij u thuis of op uw locatie. Sluit een computer aan op deze tweede PL-X51P / PL-X52P om een verbinding te maken met het netwerk

Kennismaking met het apparaat

Nummer Naam	Omschrijving
1 Voedingsstekker	EU-voedingsstekker conform Europese norm
2 Overvloeiende LED	• UIT – apparaten zijn uit, in stand-bymodus of losgekoppeld van de stroom• Overvloeiend groen – gegevens-/netwerkactiviteit• Knipperend groen – beveiligingskoppeling bezig• Overvloeiend oranje – zwakke prestaties gegevens-/netwerkactiviteit
3 4 x LED-indicators10/100/1000 Mbps ethernetpoorten	• Stabiel groen – netwerkkoppeling aanwezig; poort ingeschakeld• Knipperend groen – gegevens-/netwerkactiviteit• Uit – geen aansluiting beschikbaar
4 4 x 10/100/1000 Mbps ethernetpoorten	4 x 10/100/1000 Mbps ethernetpoorten met 1 poortset voor VIP

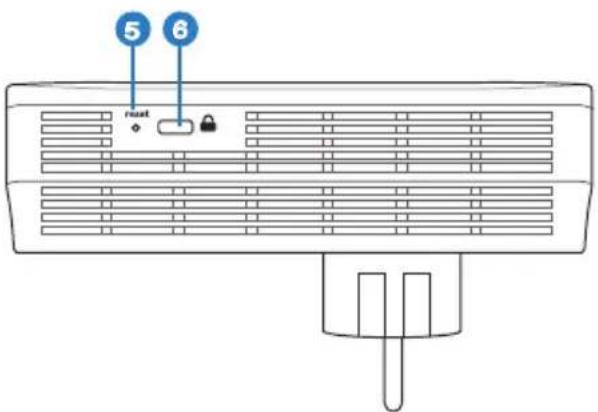

Nummer Naam	Omschrijving
5 Resetknop	Gebruik een paperclip om de Reset-knop gedurende drie seconden in te drukken om de fabrieksinstellingen te herstellen.
6 Beveiliging	Druk 8-10 seconden op de knop Security (Beveiliging) om het groeperingsproces te starten en beveilig de verbinding binnen het powerline-netwerk.

VIP- poort met topprioriteit

Als het netwerkverkeer blijft hangen vanwege onvoldoende bandbreedte, kunnen alle andere netwerkaanvragen worden gestopt om de prioriteit te geven aan specifiek verkeer, zoals het streamen van media en het spelen van games. Deze functie zorgt ervoor dat verkeer met prioriteit wordt doorgestuurd met de kleinste vertraging.

Paren voor beveiliging (optioneel)

Gegevens die worden verzonden via het powerline-netwerk kunnen worden gecodeerd voor een persoonlijke en beveiligd netwerk met de geïnstalleerde software of door op de knop Security (Beveiliging) te drukken.

Software-installatie (optioneel)

Het configuratiehulpprogramma kan worden gedownload van de ASUS-ondersteuningswebsite op http://support.asus.com/download/. De toepassing omvat een Powerline-hulpprogramma en een netwerkmonitor.

Software installeren

Bezoek www.asus.com en download het Powerline-hulpprogramma. De software installeren:

1. Dubbelklik op Installer.bat.
2. Volg de installatiewizard om het ASUS PL-X51P / PL-X52P-hulpprogramma te installeren.
3. Klik op Close (sluiten) om te eindigen

Nadat u de toepassing hebt geïnstalleerd, dubbelklikt u op het pictogram van PL-X51P / PL-X52P om het hulpprogramma te starten.

Tips voor het oplossen van problemen

V: Het PL-X51P / PL-X52P-hulpprogramma kan geen powerline-apparaten op het netwerk detecteren.
A. Druk op de knop Reset op de PL-X51P / PL-X52P om de standaard fabrieksinstellingen te herstellen.
Q: Nadat de netwerknaam veranderd is met het hulpprogramma PL-X51P / PL-X52P, is de communicatie van de Powerline-apparaten gestopt.
V. Om de communicatie met de Powerline-apparaten weer te starten, doet u het volgende:

1. Start het hulpprogramma PL-X51P / PL-X52P en klik op de tab Privacy.

2. Klik op de knop Use Default (Public Network) (Standaard (openbaar netwerk) gebruiken).

3. Klik op de tab Main en controleer of het programma alle apparaten in het Powerline-netwerk detecteert.
