PL-AC56 Kit - Powerline adapteris ASUS - Nemokama naudojimo instrukcija

Produkto tipas	CPL adapterio rinkinys (linijinis srovės nešiklis)
Prekės ženklas	Asus
Modelis	PL-AC56 rinkinys
CPL standartas	HomePlug AV2
Maksimalus pralaidumas	1200 Mbps
Tinklo sąsaja	2 Ethernet RJ-45 prievadai 10/100/1000 Mbps
Integruotas elektros lizdas	Taip, su apsauginiu filtru
Integruotas Wi-Fi	Ne, tik laidinis modelis
Matmenys (vienetas)	108 x 66 x 45 mm
Svoris (vienetas)	210 g
Maitinimas	100-240 V AC, 50/60 Hz
Energijos sąnaudos	Maks. 8 W veikiant, <0,5 W budėjimo režimu
Naudojimo temperatūra	0 °C iki 40 °C
Drėgmė	20 % iki 80 % RH (be kondensato)
Poravimo mygtukas	Taip, CPL tinklui apsaugoti
Saugumas	AES 128 bitų šifravimas
Priežiūra	Valykite sausu, minkštu skudurėliu. Nenaudokite cheminių medžiagų.
Suderinamumas	Windows, Mac OS, Linux (per naršyklę konfigūracijai)
Rinkinio turinys	2 CPL adapteriai, 2 Ethernet RJ-45 kabeliai, greito paleidimo vadovas, paslaugų CD
Garantija	2 metai (priklausomai nuo šalies)

Dažnai užduodami klausimai - PL-AC56 Kit ASUS

Kaip įdiegti Asus PL-AC56 CPL rinkinį?

Prijunkite vieną adapterį prie maršrutizatoriaus ir prijunkite jį Ethernet kabeliu. Antrąjį adapterį įkiškite į lizdą šalia savo įrenginio (TV, konsolės ir pan.). Paspauskite kiekvieno adapterio Pair mygtuką 2 sekundes, kad juos susietumėte.

Koks yra maksimalus PL-AC56 pralaidumas?

Teorinis maksimalus pralaidumas yra 1200 Mbps pagal HomePlug AV2 standartą. Praktiškai tikrasis pralaidumas priklauso nuo jūsų namų elektros instaliacijos kokybės.

Ar galiu naudoti PL-AC56 su kitų markių CPL adapteriais?

Taip, jis suderinamas su bet kokiu adapteriu, atitinkančiu HomePlug AV2 ar AV standartą. Pralaidumas gali būti apribotas iki silpnesnio standarto.

Kaip apsaugoti savo CPL tinklą?

Paspauskite kiekvieno adapterio Pair mygtuką, kad sukurtumėte privatų tinklą. AES 128 bitų šifravimas įjungiamas automatiškai.

Ar adapterį galima įjungti į daugializdį?

Geriau adapterį įjungti tiesiai į sieninį lizdą. Daugializdis dėl filtravimo gali sumažinti našumą.

Kaip atstatyti PL-AC56 adapterį?

Įkiškite sąvaržėlę į adapterio gale esančią Reset angą 10 sekundžių, kol pradės mirksėti lemputės.

Ką daryti, jei lemputės neužsidega?

Patikrinkite, ar elektros lizdas veikia. Pabandykite kitą lizdą. Jei problema išlieka, kreipkitės į Asus palaikymą.

Ar PL-AC56 sunaudoja daug elektros?

Ne, jo sąnaudos yra apie 8 W veikiant ir mažiau nei 0,5 W budėjimo režimu, todėl jis labai taupus.

Ar galiu naudoti PL-AC56 su šviesolaidiniu ryšiu?

Taip, jis suderinamas su bet kokiu interneto ryšio tipu (ADSL, kabelinis, šviesolaidis) per prie adapterio prijungtą maršrutizatorių.

Kaip sužinoti adapterio programinės įrangos versiją?

Prisijunkite prie žiniatinklio sąsajos naudodami adapterio IP adresą (pagal numatytuosius nustatymus 192.168.1.1). Versijos numeris rodomas Administravimo skiltyje.

NAUDOJIMO INSTRUKCIJA PL-AC56 Kit ASUS

PL-AC56 belaidė AC1200 „Wi-Fi“ maitinimo linija x 1
„PL-E56P Homeplug AV 1200 Mbps PowerLine“
adapteris x 1
Eterneto (LAN) laidas x 2
Sparčiosios pradžios vadovas x 1
Garantinis talonas x 1

PASTABA: jei yra sugadintų dalių arba jų trūksta, kreipkitės į pardavėją.

Sparčioji peržiūra

PL-AC56 belaidė AC1200 „Wi-Fi“ maitinimo linija

„PL-E56P Homeplug AV 1200 Mbps PowerLine“ adapteris

Lietuvių

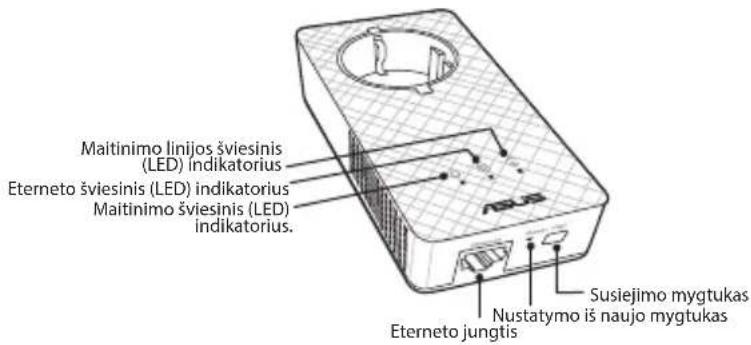

Šviesiniai indikatoriai (LED) ir mygtukai

Šviesinis indikatorius (LED)		BÜSENA APRAŠYMAS
	2.4G /5G„Wi-Fi“	Sparčiai mirksi	Įrenginys PL-AC56 klonuoja viršesnio prieigos taško (AP) SSID ir slaptažodį.
		Mirksi kas sekundę	Įrenginys PL-AC56 atkuria numatytąsias gamyklines nuostatas.
	Maitinimo linija	Šviečia	Įrenginys prijungtas prie vieno ar kelių maitinimo linijos įrenginių.
		Nešviečia	Įrenginys neprijungtas nė prie vieno maitinimo linijos įrenginių.
		Mirksi	Energijos tausojimo režimu maitinimo linijos šviesinis indikatorius (LED) mirksi kas 15 sekundžių.
	Eternetas	Šviečia / nešviečia	Įrenginys prijungtas arba neprijungtas prie eterneto jungties.
		Mirksi	Maitinimo linijos adapteris perduoda duomenis per eterneto jungtį.
	Maitinimas	Šviečia / nešviečia	Jūsų įrenginys yra jjungtas / išjungtas.Jei įrenginys jjungtas, maitinimo šviesinio indikatoriaus (LED) spalva per maždaug vieną minutę pasikeičia iš raudonos į žalią, nurodydama, kad įrenginys paruoštas naudoti.
		Mirksi	Mirksi kas sekundę: vyksta susiejimas.

MYGTUKAS APRAŠYMAS

Klonavimas Maždaug vieną sekundę laikykite nuspaustą mygtuką, kad būtų pradėti klonuoti viršesnio prieigos taško (AP) SSID ir slaptažodis.
Susieti Maždaug vieną sekundę laikykite nuspaustą mygtuką, kad būtų pradėtas susiejimo procesas.
Nustatyti iš naujo	Paspauskite mygtuką ir laikykite jį nuspaustą maždaug penkias sekundes, kad atkurtumėte numatytąsias gamyklines įrenginio nuostatas.

PL-AC56 rinkinio sąranka

1. Pridėtu eterneto / tinklo laidu prijunkite PL-E56P prie tinklo maršruto parinktuvo ar jungiklio. Prijunkite PL-E56P prie sieninio lizdo.
2. Prijunkite PL-AC56 prie sieninio lizdo, esančio toje pačioje grandinėje. Palaukite, kol maitinimo šviesinis indikatorius (LED) pradės degti žalia spalva, tai nurodo, kad PL-AC56 užbaigė operacinės sistemos paleidimą.
3. Palaukite, kol maitinimo linijos šviesinis indikatorius (LED) pradės degti žalia spalva, tai nurodo, kad PL-AC56 sėkmingai prijungtas prie PL-E56P naudojant maitinimo linija.
4. Laidiniu ar belaidžiu ryšiu prijunkite savo jrenginj prie PL-AC56.
5. „Wi-Fi“ SSID ir slaptažodis nurodyti „Wi-Fi“ informacijos lipduke, esančiame ant PL-AC56.

Saugus susiejimas

Saugaus maitinimo linijos tinklo sukūrimas

1. Spauskite jrenginio PL-E56P mygtuką „Pair/ Reset" (susieti / nustatyti iš naujo).

2. Spauskite jrenginio PL-E56P mygtuką „Pair“ (susieti). Palaukite, kol užsidegs maitinimo linijos šviesinis indikatorius (LED), nurodantis, kad saugus maitinimo linijos tinklas sukurtas.

Jungiamasi prie saugaus maitinimo linijos tinklo

1. Spauskite ant maitinimo linijoje ant maitinimo linijos jrenginio esanti mygtuką „Pair“ (susieti).

1. Spauskite mygtuką „Pair“ (susieti), esantį ant kito plėtiklio ar adapterio. Palaukite, kol užsidegs maitinimo linijos šviesinis indikatorius (LED), nurodantis, kad pavyko sėkmingai susieti.

PL-AC56 belaidžių nuostatų konfigūravimas

Naudodami „Wi-Fi“ klonavimo funkciją arba žiniatinklio sąsają galite konfigūruoti jrenginio PL-AC56 belaides nuostatas.

Konfigūravimas naudojant „Wi-Fi“ klonavimo funkciją

Norėdami konfigūruoti PL-AC56 nuostatas naudokite maršruto parinkto belaidžio tinklo pavadinimą ir slaptažodį.

1. Pastatykite PL-AC56 šalia maršruto parinktuvo ir jjunkite abu jrenginius.
2. Paspauskite WPS mygtuka, esanti ant maršruto parinktuvo.

1. Spauskite jrenginio PL-AC56 mygtuka „Clone" (klonuoti).

1. [renginio PL-AC56 ir maršruto parinktuvo belaidžio tinklo pavadinimas ir slaptažodis bus tokie patys.

PASTABA: jei pavyko klonuoti „Wi-Fi“, perkelkite PL-AC56 i norimą vietą. Jei nepavyktų, atlikite veiksmus, nurodytus skirsnyje Configuring via the web interface (Konfigūravimas per žiniatinklio sąsają).

Lietuvių

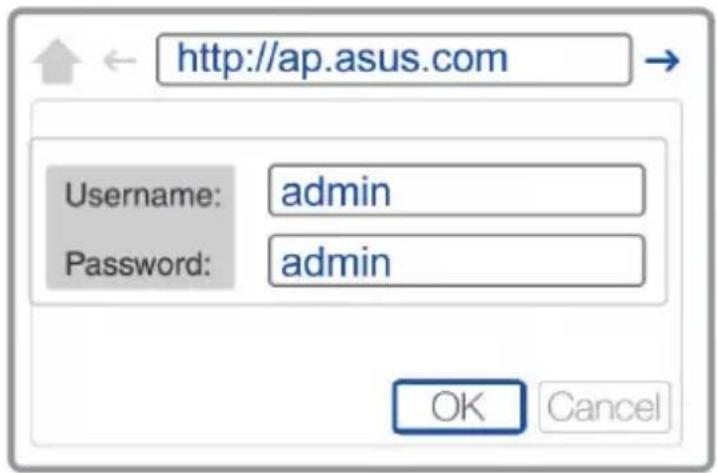

Konfigūravimas per žiniatinklio sąsają

1. Laidiniu ar belaidžiu ryšiu nustatykite PL-AC56. Daugiau informacijos žr. skyriuje PL-AC56 sąranka.

1. Eikite j http://ap.asus.com
2. Kaip naudotojo vardą ir slaptażodį naudokite admin.

1. Eikite j Wireless (belaidis) > General (bendroji informacija) ir nustatykite SSID (tinklo pavadinimą) ir slaptažodj.
2. Tai atlike, spustelékite Apply (taikyti).

Dažnai užduodami klausimai (DUK)

Kai PL-AC56 išjungtas, smeigtuku paspauskite ir laikykite nuspaustą mygtuką „Reset“ (nustatyti iš naujo), kol pradės mirksėti „Wi-Fi“ šviesinis indikatorius (LED). Kai maitinimo šviesinis indikatorius (LED) pradės degti žalia spalva, „Wi-Fi“ šviesinis indikatorius (LED) šviečia, nustatymo iš naujo procesas užbaigtas.

2 kl. Irenginys negali prisijungti prie interneto.

• Patikrinkite interneto ryšj.
- Įsitikinkite, kad šviečia visų tinklo maitinimo linijos įrenginių maitinimo linijos šviesinis indikatorius (LED). Jei nešviečia, pamėginkite dar kartą susieti įrenginius.
- lsitikinkite, kad visi jrenginiai veikia tame pačiame tinkle.
- Isitikinkite, kad visi plėtikliai ir adapteriai veikia toje pačioje elektros grandinėje.

3 kl. Sëkmingai susietas jrenginys PL-AC56 neveikia perkèlus jì į kitą vietą.

• Pabandykite dar kartą susieti plėtiklj su savo adapteriu. Išsamesnės informacijos žr. Pairing devices via the Pair button (Įrenginių susiejimas naudojant mygtuką „Pair“ (susieti)).
• Patikrinkite visus galimus trikdžius, kurie gali būti per arti plėtiklių ar adapterių, pavyzdžiui, oro kondicionierius, skalbykles ar kitus elektros prietaisus.
• Isitikinkite, kad visi jrenginiai veikia tame pačiame tinkle.
• Isitikinkite, kad visi plétikliai ir adapteriai veikia toje pačioje elektros grandinėje.

Innhold i pakken

PL-AC56 Wireless-AC1200 Wi-Fi PowerLine x 1
PL-E56P Homeplug AV 1200 Mbps PowerLine-adapter x 1
Ethernet (LAN)-kabel x 2
Hurtigstartguide x 1
Garantikort x 1

Šiame dokumente bendrovė „ASUSTek Computer Inc.“ pareiškia, kad šis prietaisas atitinka pagrindinius reikalavimus ir kitas susijusias Direktyvos 2014/53/EB nuostatas. Visą ES atitikties deklaracijos tekstą rasite https:https://www.asus.com/Networking/PL-AC56-Kit/HelpDesk_Declaration/.

Ekologinio projektavimo direktyvos 2009/125/EB atitikties deklaracija

Atliktas ekologinio projektavimo reikalavimų pagal (EB) Nr. 1275/2008 ir (ES) Nr. 801/2013 atitikimo patikrinimas. Kai prietaisas yra prijungtas prie tinklo ir veikia budėjimo režimu, jo jjungimo / išjungimo ir tinklo sąsaja veikia miego režimu ir negali tinkamai veikti. Norėdami pažadinti prietaisą, paspauskite „Wi-Fi“ jjungimo / išjungimo, nustatymo iš naujo arba WPS mygtuką.

Ši įranga atitinka ES radiacijos poveikio ribas, nustatytas nekontroliuojamai aplinkai. Šį prietaisą reikia statyti ir naudoti ten, kur jis būtų bent 20 cm atstumu nuo jūsų kūno.

Visi operaciniai režimai:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n(HT20), 802.11n(HT40), 802.11ac(VHT80)

Dažnis, režimas ir maksimali signalų siuntimo galia ES nurodyta toliau:

2412-2472MHz (802.11g 6 Mbps): 19.32 dBm

5180-5240MHz (802.11ac VHT80 MCS0): 22.49 dBm

• Naudokitės šiuo gaminiu tik esant 0°C (32°F)–40 °C (104°F) aplinkos oro temperatūrai.
• Žr. techninių charakteristikų etiketę, esančią gaminio apačioje, ir įsitikinkite, ar maitinimo adapteris atitinka tas charakteristikas.
• NESTATYKITE ant nelygių ar nestabilių darbinių paviršių. Kreipkitės pagalbos, jei pažeidėte korpusą.
• NEDĖKITE ant viršaus, neužmeskite arba nekiškite i gaminį pašalinių daiktų.
• NENAUDOKITE drėgnoje vietoje, šalia skysčių, kur yra drėgna, neleiskite aplyti. NENAUDOKITE modemo per elektros audras.
• NEUŽDENKITE gaminio ventiliacijos angų, kad sistema neperkaistų.
• NENAUDOKITE pažeistų maitinimo laidų, priedų ar kitų periferinių įrenginių.
• Jei adapteris sugestų, nebandykite jo remontuoti patys. Kreipkitės į kvalifikuotą meistrą arba pardavėją.
• Norėdami išvengti elektros smūgio pavjoaus, prieš perkeldami sistemą į kitą vietą, atjunkite maitinimo kabelį nuo elektros lizdo.
