Tipo de producto	Kit adaptador PLC (corriente portadora en línea)
Marca	Asus
Modelo	PL-AC56 Kit
Estándar PLC	HomePlug AV2
Velocidad máxima	1200 Mbps
Interfaz de red	2 puertos Ethernet RJ-45 10/100/1000 Mbps
Enchufe eléctrico integrado	Sí, con filtro antiparasitario
Wi-Fi integrado	No, solo modelo cableado
Dimensiones (unidad)	108 x 66 x 45 mm
Peso (unidad)	210 g
Alimentación	100-240 V AC, 50/60 Hz
Consumo eléctrico	Máx. 8 W en funcionamiento, <0,5 W en espera
Temperatura de funcionamiento	0 °C a 40 °C
Humedad	20 % a 80 % HR (sin condensación)
Botón de emparejamiento	Sí, para asegurar la red PLC
Seguridad	Cifrado AES de 128 bits
Mantenimiento	Limpiar con un paño seco y suave. No usar productos químicos.
Compatibilidad	Windows, Mac OS, Linux (mediante navegador para la configuración)
Contenido del kit	2 adaptadores PLC, 2 cables Ethernet RJ-45, guía de inicio rápido, CD de utilidades
Garantía	2 años (según país)

Preguntas frecuentes - PL-AC56 Kit ASUS

¿Cómo instalar el kit PLC Asus PL-AC57?

Conecte un adaptador cerca de su enrutador y enlace mediante un cable Ethernet. Conecte el segundo adaptador en un enchufe cerca de su dispositivo (TV, consola, etc.). Presione el botón Pair de cada adaptador durante 2 segundos para emparejarlos.

¿Cuál es la velocidad máxima del PL-AC56?

La velocidad teórica máxima es de 1200 Mbps en estándar HomePlug AV2. En la práctica, la velocidad real depende de la calidad del cableado eléctrico de su hogar.

¿Puedo usar el PL-AC56 con otras marcas de adaptadores PLC?

Sí, es compatible con cualquier adaptador que cumpla con el estándar HomePlug AV2 o AV. La velocidad puede estar limitada al estándar más bajo.

¿Cómo asegurar mi red PLC?

Presione el botón Pair de cada adaptador para crear una red privada. El cifrado AES de 128 bits se activa automáticamente.

¿Puede el adaptador conectarse a una regleta?

Es preferible conectar el adaptador directamente a un enchufe de pared. Una regleta puede reducir el rendimiento debido al filtrado.

¿Cómo restablecer el adaptador PL-AC56?

Inserte un clip en el orificio Reset en la parte posterior del adaptador durante 10 segundos hasta que los indicadores parpadeen.

¿Qué hacer si los indicadores no se encienden?

Verifique que el enchufe eléctrico funcione. Pruebe otro enchufe. Si el problema persiste, contacte al soporte de Asus.

¿El PL-AC56 consume mucha electricidad?

No, su consumo es de aproximadamente 8 W en funcionamiento y menos de 0,5 W en espera, lo cual es muy eficiente.

¿Puedo usar el PL-AC56 con una conexión de fibra?

Sí, es compatible con cualquier tipo de conexión a Internet (ADSL, cable, fibra) a través del enrutador conectado al adaptador.

¿Cómo conocer la versión del firmware del adaptador?

Conéctese a la interfaz web a través de la dirección IP del adaptador (por defecto 192.168.1.1). El número de versión se muestra en la sección Administración.

MANUAL DE USUARIO PL-AC56 Kit ASUS

Contenido del paquete

PowerLine Wi-Fi AC1200 inalámbrico PL-AC56 x 1
Adaptador PowerLine de 1200 Mbps AV Homeplug PL-E56P x 1
Cable Ethernet (LAN) x 2
Guía de inicio rápido x 1
Tarjeta de garantía x 1

NOTA: Si alguno de los artículos anteriores falta o está dañado, póngase en contacto son su distribuidor.

Un vistazo rápido

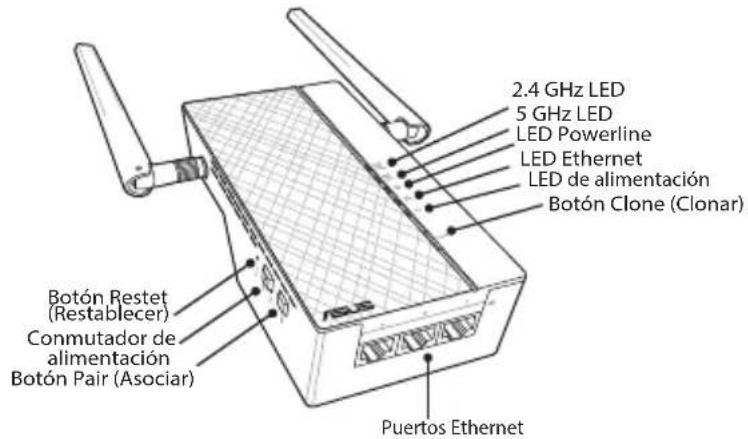

PowerLine Wi-Fi AC1200 inalámbrico PL-AC56

Adaptador PowerLine de 1200 Mbps AV Homeplug PL-E56P

Español

LED y botones

LED ESTADO		DESCRIPCIÓN
	2.4G /5G Wi-Fi	Parpadeo rápido Su	PL-AC56 está clonando el SSID y la contraseña del PA principal.
		Un parpadeo por segundo	Su PL-AC56 está restableciendo la configuración predeterminada de fábrica.
	PowerLine	Encendido El dispositivo está conectado a uno o varios dispositivos PowerLine.
		Apagado El dispositivo no está conectado a ningún dispositivo PowerLine.
		Intermitente En el modo de ahorro de energía, el LED PowerLine parpadeará cada 15 segundos.
	Ethernet	Encendido/Apagado	Hay un dispositivo conectado o no conectado al puerto Ethernet.
		Intermitente El adaptador PowerLine está transfiriendo datos a través del puerto Ethernet.
	Alimentación	Encendido/Apagado	El dispositivo está encendido o apagado.Cuando se enciende, el LED de alimentación cambia de rojo a verde en aproximadamente un minuto, lo que indica que está preparado para utilizarse.
		Intermitente Un parpadeo por segundo: asociación en curso.

BOTÓN DESCRIPCIÓN

Clone (Clonar) Presione sin soltar el botón durante aproximadamente un segundo para iniciar la clonación del SSID y de la contraseña del PA principal.
Pair (Asociar) Presione sin soltar el botón durante aproximadamente un segundo para iniciar el proceso de asociación.
Reset (Restablecer)	Presione sin soltar el botón durante aproximadamente cinco segundos para restaurar la configuración predeterminada de fábrica del dispositivo.

Configurar el kit PL-AC56

1. Utilice el cable Ethernet o de red integrado para conectar su PL-E56P al conmutador o router de red. Enchufe su PL-E56P a una toma de corriente eléctrica.
2. Enchufe su PL-AC56 a una toma de corriente eléctrica ubicada en el mismo circuito. Espere hasta que el LED de alimentación se ilumine en verde, lo que indica que su PL-AC56 ha terminado de ponerse en marcha.
3. Espere hasta que el LED PowerLine se ilumine en verde, lo que indica que es su PL-AC56 se ha conectado correctamente a su PL-E56P a través de PowerLine.
4. Conecte el dispositivo a su PL-AC56 a través de una conexión cableada o inalámbrica.
5. El SSID y la contraseña Wi-Fi están puestas en la pegatina de información Wi-Fi de su PL-AC56.

Asociación de seguridad

Crear una red PowerLine segura

1. Presione el botón Pair/ Reset (Asociar/Restablecer) de su PL-E56P.

2. Presione el botón Pair (Asociar) de su PL-AC56. Espere hasta que el LED PowerLine se ilumine, lo que indica que se ha creado una red PowerLine segura.

Unirse a una red PowerLine segura

1. Presione el botón Pair (Asociar) en un dispositivo PowerLine de la red PowerLine.

1. Presione el botón Pair (Asociar) en otro prolongador o adaptador. Espere a que el LED PowerLine se ilumine, lo que indica que la asociación se ha realizado correctamente.

Definir la configuración inalámbrica de su PL-AC56

Puede definir la configuración inalámbrica de su PL-AC56 a través de su función Wi-Fi Clone (Clonar Wi-Fi) o mediante su interfaz Web.

Configurar a través de la función Wi-Fi Clone (Clonar Wi-Fi)

Utilice el nombre y la contraseña de red inalámbrica del router para definir la configuración de su PL-AC56.

1. Coloque su PL-AC56 junto al router y encienda ambos dispositivos.
2. Presione el botón WPS del router.

1. Presione el botón Clone (Clonar) de su PL-AC56.

1. Su PL-AC56 y el router ahora tienen el mismo nombre y la misma contraseña de red inalámbrica.

NOTA: Si la función Wi-Fi Clone (Clonar Wi-Fi) se realiza correctamente, traslade su PL-AC56 a la ubicación que prefiera. En caso contrario, siga los pasos de la sección Configurar a través de la interfaz Web.

Configurar a través de la interfaz Web

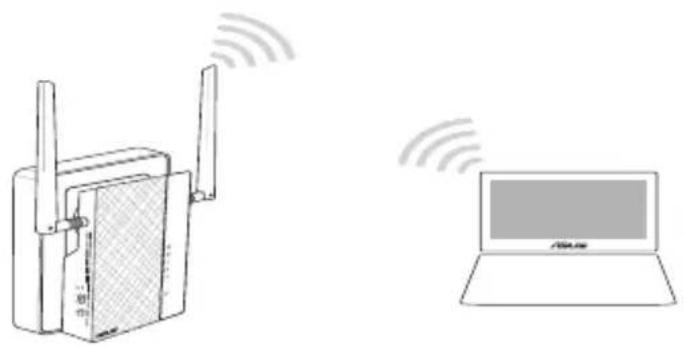

1. Configure su PL-AC56 a través de una conexión cableada o inalámbrica. Para obtener detalles, consulte la sección Configurar su PL-AC56.

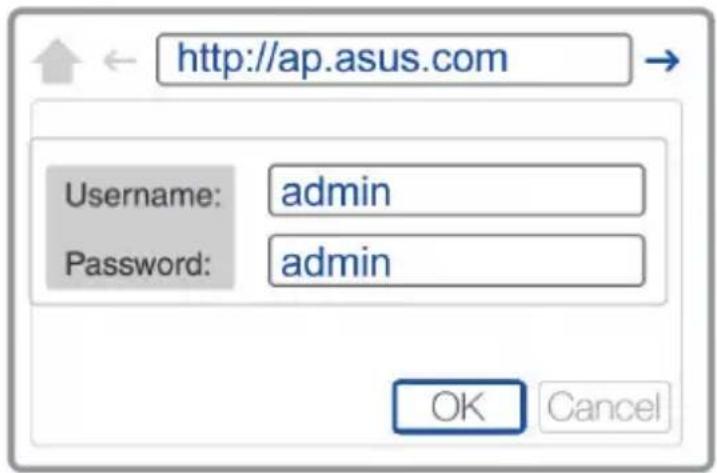

1. Vaya a http://ap.asus.com.

2. Utilice admin tanto para el nombre de usuario como para la contraseña.

1. Vaya a Wireless (Conexión inalámbrica) > General y establezca el SSID (nombre de red) y la contraseña.
2. Cuando termine, haga clic en Apply (Aplicar).

Preguntas más frecuentes (P+F)

P1: ¿Cómo restablezco mi PL-AC56?

Con su PL-AC56 encendido, utilice un alfiler para presionar sin soltar el botón Reset (Restablecer) hasta que el LED Wi-Fi comience a parpadear. Cuando el LED de alimentación se ilumine en verde, y el LED Wi-Fi esté encendido, el proceso de restablecimiento se completará.

P2: Mis dispositivos no se pueden conectar a Internet.

• Compruebe la conexión a Internet.
- Asegúrese de que el LED PowerLine está iluminado en todos los dispositivos PowerLine de la red. Si no lo están, intente asociar los dispositivos de nuevo.
- Asegúrese de que todos los dispositivos se encuentran en la misma red.
- Asegúrese de que todos los prolongadores y adaptadores se encuentran en el mismo circuito eléctrico.

P3: Mi PL-AC56 correctamente asociado no funciona después de trasladarlo a una nueva ubicación.

• Intente asociar el prolongador con el adaptador de nuevo. Para obtener detalles, consulte la sección Asociar dispositivos mediante el botón Pair (Asociar).
• Compruebe si hay interferencias demasiado cerca de los prolongadores o adaptadores, como aparatos de aire acondicionado, lavadoras y otros electrodomésticos.
• Asegúrese de que todos los dispositivos se encuentran en la misma red.
• Asegúrese de que todos los prolongadores y adaptadores se encuentran en el mismo circuito eléctrico.

Sadržaj paketa

PL-AC56 Bežični-AC1200 Wi-Fi PowerLine x 1
PL-E56P Homeplug AV 1200Mbps PowerLine Adapter x 1
Ethernet (LAN) kabl x 2
Vodič za brzo korišćenje x 1
Garancija x 1

Declaración de conformidad simplificada para la UE

Por el presente documento, ASUSTek Computer Inc. declara que este dispositivo cumple con los requisitos esenciales y otras disposiciones pertinentes de la Directiva 2014/53/UE. En https://www.asus.com/Networking/PL-AC56-Kit/

HelpDesk_Declaration/ está disponible el texto completo de la declaración de conformidad para la UE.

Declaración de conformidad para la directiva de ecodiseño 2009/125/CE

Se han realizado pruebas para cumplir los requisitos de ecodiseño conforme a las directivas (CE) n° 1275/2008 y (UE) n° 801/2013. Cuando el dispositivo está en modo de espera y conectado en red, su interfaz de E/S y de red se encuentran en el modo de suspensión y pueden no funcionar correctamente. Para reactivar el dispositivo, presione el botón de activación y desactivación de la funcionalidad Wi-Fi, el botón de restablecimiento o el botón WPS.

El equipo cumple los límites de exposición de radiación de la UE fijados para un entorno no controlado. Este equipo se debe instalar y utilizar a una distancia mínima de 20 cm entre el dispositivo radiante y su cuerpo.

Todos los modos operativos:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n(HT20), 802.11n(HT40), 802.11ac(VHT80)

A continuación figuran la frecuencia, el modo y la potencia máxima de transmisión en la UE:

2412-2472MHz (802.11g 6 Mbps): 19.32 dBm

5180-5240MHz (802.11ac VHT80 MCS0): 22.49 dBm

• Use este producto en entornos sometidos a una temperatura ambiente comprendida entre 0 °C (32 °F) y 40 °C (104 °F).
• Consulte la etiqueta de valores nominales situada en la parte inferior del producto y asegúrese de que su adaptador de alimentación cumple con dichos valores.
• NO coloque el equipo sobre una superficie irregular o inestable. Solicite asistencia técnica si la carcasa resulta dañada.
  • NO coloque ni deje caer objetos en la parte superior del producto y no introduzca objetos extraños dentro de él.
• NO exponga el equipo a líquidos, lluvia o humedad, ni lo use cerca de ninguno de tales elementos. NO use el módem durante tormentas eléctricas.
• Para evitar que el sistema se sobrecaliente, no cubra las ranuras de ventilación del producto.
• NO cubra los orificios de ventilación del equipo de sobremesa para evitar que el sistema se caliente en exceso.
• No intente reparar la fuente de alimentación personalmente si se avería. Póngase en contacto con un técnico de mantenimiento autorizado o con su distribuidor.
• A fin de evitar posibles descargas eléctricas, desconecte el cable de alimentación de la toma de suministro eléctrico antes de cambiar la posición del sistema.
