PL-AC56 Kit - Powerline προσαρμογέας ASUS - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Κιτ προσαρμογέα CPL (ρεύμα μέσω γραμμής)
Μάρκα	Asus
Μοντέλο	PL-AC56 Kit
Πρότυπο CPL	HomePlug AV2
Μέγιστη ταχύτητα	1200 Mbps
Διεπαφή δικτύου	2 θύρες Ethernet RJ-45 10/100/1000 Mbps
Ενσωματωμένη πρίζα ρεύματος	Ναι, με φίλτρο παρεμβολών
Ενσωματωμένο Wi-Fi	Όχι, μόνο ενσύρματο μοντέλο
Διαστάσεις (μονάδα)	108 x 66 x 45 mm
Βάρος (μονάδα)	210 g
Τροφοδοσία	100-240 V AC, 50/60 Hz
Κατανάλωση ρεύματος	Μέγ. 8 W σε λειτουργία, <0,5 W σε αναμονή
Θερμοκρασία λειτουργίας	0 °C έως 40 °C
Υγρασία	20% έως 80% ΣΥ (χωρίς συμπύκνωση)
Κουμπί σύζευξης	Ναι, για ασφάλεια δικτύου CPL
Ασφάλεια	Κρυπτογράφηση AES 128 bit
Συντήρηση	Καθαρίστε με στεγνό και μαλακό πανί. Μη χρησιμοποιείτε χημικά προϊόντα.
Συμβατότητα	Windows, Mac OS, Linux (μέσω προγράμματος περιήγησης για διαμόρφωση)
Περιεχόμενο κιτ	2 προσαρμογείς CPL, 2 καλώδια Ethernet RJ-45, οδηγός γρήγορης εκκίνησης, CD βοηθητικών προγραμμάτων
Εγγύηση	2 έτη (ανάλογα με τη χώρα)

Συχνές ερωτήσεις - PL-AC56 Kit ASUS

Πώς να εγκαταστήσω το κιτ CPL Asus PL-AC56;

Συνδέστε έναν προσαρμογέα κοντά στο δρομολογητή σας και συνδέστε τον μέσω καλωδίου Ethernet. Συνδέστε τον δεύτερο προσαρμογέα σε μια πρίζα κοντά στη συσκευή σας (TV, κονσόλα κ.λπ.). Πατήστε το κουμπί Pair σε κάθε προσαρμογέα για 2 δευτερόλεπτα για να τους συζεύξετε.

Ποια είναι η μέγιστη ταχύτητα του PL-AC56;

Η θεωρητική μέγιστη ταχύτητα είναι 1200 Mbps σύμφωνα με το πρότυπο HomePlug AV2. Στην πράξη, η πραγματική ταχύτητα εξαρτάται από την ποιότητα της ηλεκτρικής καλωδίωσης του σπιτιού σας.

Μπορώ να χρησιμοποιήσω το PL-AC56 με άλλες μάρκες προσαρμογέων CPL;

Ναι, είναι συμβατό με οποιονδήποτε προσαρμογέα που ακολουθεί το πρότυπο HomePlug AV2 ή AV. Η ταχύτητα μπορεί να περιοριστεί στο χαμηλότερο πρότυπο.

Πώς να ασφαλίσω το δίκτυο CPL μου;

Πατήστε το κουμπί Pair σε κάθε προσαρμογέα για να δημιουργήσετε ένα ιδιωτικό δίκτυο. Η κρυπτογράφηση AES 128 bit ενεργοποιείται αυτόματα.

Μπορεί ο προσαρμογέας να συνδεθεί σε πολύπριζο;

Είναι προτιμότερο να συνδέσετε τον προσαρμογέα απευθείας σε μια πρίζα τοίχου. Ένα πολύπριζο μπορεί να μειώσει την απόδοση λόγω φιλτραρίσματος.

Πώς να κάνω επαναφορά του προσαρμογέα PL-AC56;

Εισαγάγετε ένα συνδετήρα στην οπή Reset στο πίσω μέρος του προσαρμογέα για 10 δευτερόλεπτα έως ότου αναβοσβήσουν οι ενδείξεις.

Τι να κάνω αν οι ενδείξεις δεν ανάβουν;

Ελέγξτε ότι η πρίζα λειτουργεί. Δοκιμάστε άλλη πρίζα. Εάν το πρόβλημα παραμένει, επικοινωνήστε με την υποστήριξη της Asus.

Το PL-AC56 καταναλώνει πολύ ρεύμα;

Όχι, η κατανάλωσή του είναι περίπου 8 W σε λειτουργία και λιγότερο από 0,5 W σε αναμονή, που είναι πολύ οικονομικό.

Μπορώ να χρησιμοποιήσω το PL-AC56 με σύνδεση οπτικών ινών;

Ναι, είναι συμβατό με κάθε τύπο σύνδεσης Internet (ADSL, καλώδιο, οπτικές ίνες) μέσω του δρομολογητή που είναι συνδεδεμένος στον προσαρμογέα.

Πώς να μάθω την έκδοση υλικολογισμικού του προσαρμογέα;

Συνδεθείτε στη διεπαφή web μέσω της διεύθυνσης IP του προσαρμογέα (προεπιλογή 192.168.1.1). Ο αριθμός έκδοσης εμφανίζεται στην ενότητα Διαχείριση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PL-AC56 Kit ASUS

Περιεχόμενα συσκευασίας

PL-AC56 Wireless-AC1200 Wi-Fi PowerLine x 1
Προσαρμογέας PL-E56P Homeplug AV 1200Mbps
PowerLine x 1
Kαλώδιο Ethernet (LAN) x 2
Εγχειρίδιο Γρήγορης Εκκίνησης x 1
Káρτα εγγύησης x 1

ΣΗΜΕΙΩΣΗ: Εάν απουσιάζει ή εμφανίζει βλάβη οποιοδήποτε από τα στοιχεία, επικοινωνήστε με το κατάστημα λιανικής πώλησης.

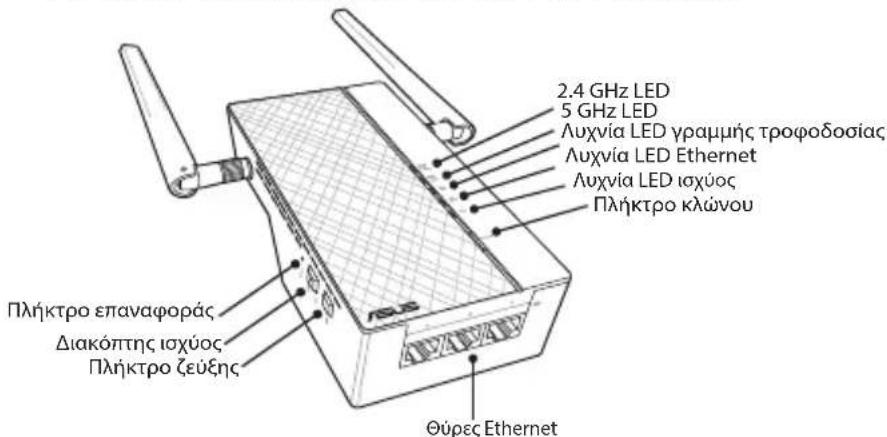

Μια γρήγορη ματιά

PL-AC56 Wireless-AC1200 Wi-Fi PowerLine

Προσαρμογέας PL-E56P Homeplug AV 1200Mbps PowerLine

EXNIVKA

Λυχνίες LED και πλήκτρα

	2.4G /5G Wi-Fi Αναβοσβήνει γρήγορα	To PL-AC56 κλωνοποιεί το SSID και τον κωδικό πρόσβασης του γονικού ΣΠ.
	Αναβοσβήνει κάθε δευτερόλεπτο	To PL-AC56 πραγματοποιεί επαναφορά στις εργοστασιακές ρυθμίσεις.
	Γραμμή τροφοδοσίας	Ενεργή Η συσκευή είναι συνδεδεμένη σε μια ή περισσότερες συσκευές γραμμής τροφοδοσίας.
		Ανενεργή Η συσκευή δεν είναι συνδεδεμένη σε συσκευές γραμμής τροφοδοσίας.
		Αναβοσβήνει Στη λειτουργία Εξοικονόμηση ισχύος, η λυχνία LED γραμμής τροφοδοσίας αναβοσβήνει κάθε 15 δευτερόλεπτα.
	Ethernet	On/Off (ενεργοποίηση/απενεργοποίηση)
		Αναβοσβήνει Ο προσαρμογέας γραμμής τροφοδοσίας μεταφέρει δεδομένα μέσω της θύρας Ethernet.
	Ισχύς	On/Off (ενεργοποίηση/ απενεργοποίηση)
		Η συσκευή είναι ενεργοποιημένη/ απενεργοποιημένη.Όταν είναι ενεργή, η λυχνία LED ισχύος αλλάζει από κόκκινη σε πράσινη μέσα σε περίπου ένα λεπτό, υποδηλώνοντας ότι χρησιμοποιείται ήδη.
		Αναβοσβήνει Αναβοσβήνει κάθε δευτερόλεπτο: Η ζεύξη βρίσκεται σε εξέλιξη.

ПАНКТРО ПЕРИГРАФН

Κλωνοποίηση Πατήστε παρατεταμένα το πλήκτρο για περίπου έναδευτερόλεπτο ώστε να ξεκινήσει η κλωνοποίηση του SSIDκαι του κωδικού πρόσβασης του γονικού ΣΠ.

Ζεύξη Πατήστε παρατεταμένα το πλήκτρο για περίπου έναδευτερόλεπτο ώστε να ξεκινήσει η διαδικασία ζεύξης.

Επαναφορά Πατήστε παρατεταμένα το πλήκτρο για περίπου πέντεδευτερόλεπτα ώστε να ξεκινήσει η επαναφορά τηςσυσκευής στις εργοστασιακές ρυθμίσεις.

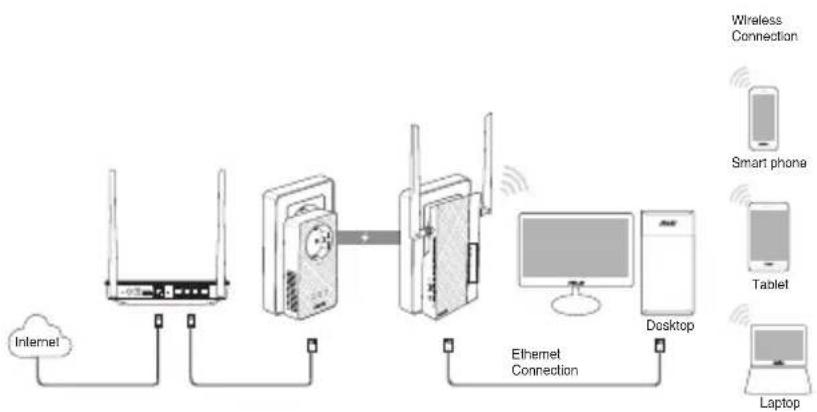

Προετοιμασία του PL-AC56 Kit

1. Χρησιμοποιήστε το παρεχόμενο καλώδιο Ethernet/δικτύου για να συνδέσετε το PL-E56P στο δρομολογητή ή στο διακόπτη του δικτύου σας. Συνδέστε το PL-E56P σε επιτοίχια πρίζα.
2. Συνδέστε το PL-AC56 σε επιτοίχια πρίζα η οποία βρίσκεται στο ίδιο κύκλωμα. Περιμένετε μέχρι η λυχνία LED ισχύος να ανάψει πράσινη, υποδηλώνοντας ότι το PL-AC56 έχει ολοκληρώσει τη φόρτωση.
3. Περιμένετε μέχρι η λυχνία LED της γραμμής τροφοδοσίας να ανάψει πράσινη, υποδηλώνοντας ότι το PL-AC56 έχει συνδεθεί επιτυχώς στο PL-E56P μέσω της γραμμής τροφοδοσίας.
4. Συνδέστε τη συσκευή σας στο PL-AC56 μέσω ενσύρματης ή ασύρματης σύνδεσης.
5. To Wi-Fi SSID kαι ο Κωδικός πρόσβασης αναγράφονται στο αυτοκόλλητο πληροφοριών Wi-Fi στο PL-AC56.

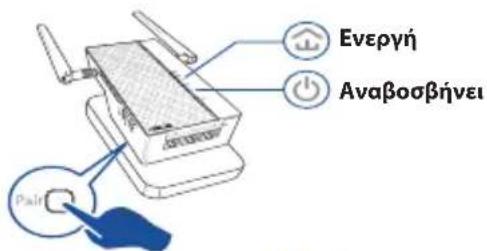

Ζεύξη ασφαλείας

Δημιουργία ασφαλούς δικτύου γραμμής τροφοδοσίας

1. Πατήστε το πλήκτρο Ζεύξη/επαναφορά στο PL-E56P.

2. Πατήστε το πλήκτρο Ζεύξη στο PL-AC56. Περιμένετε μέχρι να ανάψει η λυχνία LED της γραμμής τροφοδοσίας, υποδηλώνοντας ότι έχει δημιουργηθεί ένα ασφαλές δίκτυο γραμμής τροφοδοσίας.

Σύνδεση σε ασφαλές δίκτυο γραμμής τροφοδοσίας

1. Πατήστε το πλήκτρο Ζεύξη σε μια συσκευή γραμμής τροφοδοσίας στο δίκτυο γραμμής τροφοδοσίας.

1. Πατήστε το πλήκτρο Ζεύξη σε μια άλλη συσκευή επέκτασης ή προσαρμογέα. Περιμένετε μέχρι να ανάψει η λυχνία LED της γραμμής τροφοδοσίας, υποδηλώνοντας ότι η ζεύξη είναι επιτυχημένη.

Ελληνικά

Διαμόρφωση των ασύρματων ρυθμίσεων του PL-AC56

Μπορείτε να διαμορφώσετε τις ασύρματες ρυθμίσεις του PL-AC56 μέσω της λειτουργίας Κλωνοποίηση Wi-Fi ή μέσω της διαδικτυακής διεπαφής.

Διαμόρφωση μέσω της Κλωνοποίησης Wi-Fi

Χρησιμοποιήστε το όνομα και τον κωδικό πρόσβασης του ασύρματου δικτύου του δρομολογητή για να διαμορφώσετε τις ρυθμίσεις του PL-AC56.

1. Τοποθετήστε το PL-AC56 δίπλα στο δρομολογητή και ενεργοποιήστε και τις βυο συσκευές.
2. Πατήστε το πλήκτρο WPS στο δρομολογητή σας.

1. Πατήστε το πλήκτρο Κλωνοποίηση στο PL-AC56.

1. To PL-AC56 kai o δρομολογητής σας έχουν πλέον το ίδιο όνομα ασύρματου δικτύου και κωδικό πρόσβασης.

ΣΗΜΕΙΩΣΗ: Σε περίπτωση επιτυχίας της Κλωνοποίησης Wi-Fi, μετακινήστε το PL-AC56 στην επιθυμητή θέση. Σε περίπτωση αποτυχίας, ακολουθήστε τα βήματα στη Configuring via the web interface (Διαμόρφωση μέσω της διαδικτυακής διεπαφής).

Ελληνικά

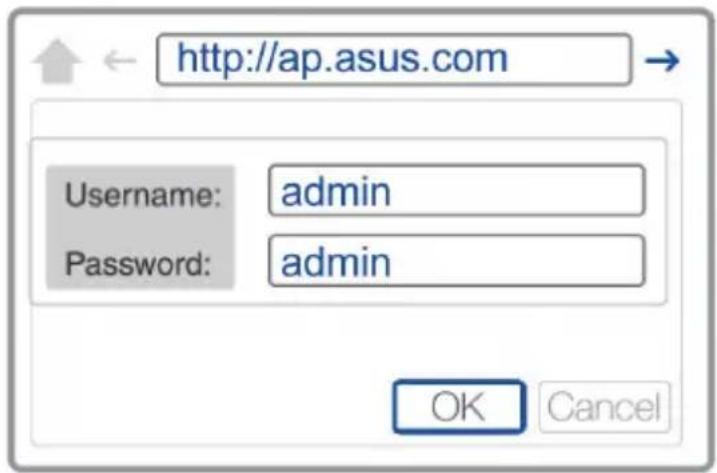

Διαμόρφωση μέσω της διαδικτυακής διεπαφής

1. Ρυθμίστε το PL-AC56 μέσω ενσύρματης ή ασύρματης σύνδεσης. Για λεπτομέρειες, ανατρέξτε στην ενότητα Ρυθμίστε το PL-AC56.

1. Μεταβείτε στη διεύθυνση http://ap.asus.com
2. Χρησιμοποιήστε το admin ως όνομα χρήστη και κωδικό πρόσβασης.

1. Μεταβείτε στο Wireless (Ασύρματο) > General (Γενικά) και ρυθμίστε το SSID (όνομα δικτύου) και τον κωδικό πρόσβασης.
2. Όταν τελειώσετε, κάντε κλικ στο Apply (Εφαρμογή).

Συχνές ερωτήσεις (Σ.Ε.)

E1: Πώς μπορώ να επαναφέρω το PL-AC56;

Με το PL-AC56 ενεργοποιημένο, χρησιμοποιήστε μια ακίδα για να πατήσετε παρατεταμένα το πλήκτρο Επαναφορά, μέχρι να αρχίσει να αναβοσβήνει η λυχνία LED Wi-Fi. Όταν η λυχνία LED ισχύος γίνει πράσινη και ανάψει η λυχνία LED Wi-Fi, η διαδικασία επαναφοράς έχει ολοκληρωθεί.

Ε2: Η συσκευή μου δεν μπορεί να συνδεθεί στο διαδίκτυο.

• Ελέγξτε τη σύνδεσή σας στο διαδίκτυο.
• Βεβαιωθείτε ότι η λυχνία LED της γραμμής τροφοδοσίας ανάβει σε όλες τις συσκευές γραμμής τροφοδοσίας του δικτύου. Σε αντίθετη περίπτωση, δοκιμάστε εκ νέου ζεύξη των συσκευών.
• Βεβαιωθείτε πως όλες οι συσκευές σας βρίσκονται στο ίδιο δίκτυο.
• Βεβαιωθείτε πως όλες οι συσκευές επέκτασης και οι προσαρμογείς βρίσκονται στο ίδιο ηλεκτρικό κύκλωμα.

E3: To PL-AC56 που έχω συνδέσει επιτυχώς δεν λειτουργεί από τη στιγμή που το μετακίνησα σε νέα θέση.

• Δοκιμάστε ξανά να πραγματοποιήσετε ζεύξη στη συσκευή επέκτασής σας με τον προσαρμογέα. Για λεπτομέρειες, ανατρέξτε στο Pairing devices via the Pair button (Ζεύξη συσκευών μέσω του πλήκτρου Ζεύξης).
• Ελέγξτε για πιθανές παρεμβολές οι οποίες ενδέχεται να βρίσκονται πολύ κοντά στις συσκευές επέκτασης ή στους προσαρμογείς σας, όπως κλιματιστικά, πλυντήρια και άλλες ηλεκτρικές συσκευές.
• Βεβαιωθείτε πως όλες οι συσκευές σας βρίσκονται στο ίδιο δίκτυο.
• Βεβαιωθείτε πως όλες οι συσκευές επέκτασης και οι προσαρμογείς βρίσκονται στο ίδιο ηλεκτρικό κύκλωμα.

A csomag tartalma

Απλουστευμένη δήλωση συμμόρφωσης της ΕΕ

Με το παρόν, η ASUSTek Computer Inc. δηλώνει πως αυτή η συσκευή συμμορφώνεται με τις θεμελιώδεις απαιτήσεις και άλλες σχετικές διατάξεις της Οδηγίας 2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης της ΕΕ είναι διαθέσιμο στη διεύθυνση https://www.asus.com/Networking/PL-AC56-Kit/HelpDesk_Declaration/.

Δήλωση συμμόρφωσης για την οδηγία Ecodesign (Οικολογικός σχεδιασμός) 2009/125/ΕΚ

'Εχει διενεργηθεί δοκιμή για τις απαιτήσεις οικολογικού σχεδιασμού σύμφωνα με τους κανονισμούς (ΕΚ) αριθ. 1275/2008 και (ΕΕ) αριθ. 801/2013. Όταν η συσκευή βρίσκεται σε λειτουργία Αναμονή δικτύου, η διασύνδεση I/O και δικτύου βρίσκονται σε κατάσταση αναμονής και ενδέχεται να μην λειτουργούν σωστά. Για να ενεργοποιήσετε τη συσκευή, πατήστε το πλήκτρο ενεργοποίησης/απενεργοποίησης Wi-Fi, επαναφοράς ή το πλήκτρο WPS.

Ο παρόν εξοπλισμός συμμορφώνεται με τα όρια έκθεσης σε ακτινοβολία της ΕΕ που έχουν διατυπωθεί για μη ελεγχόμενο περιβάλλον. Ο συγκεκριμένος εξοπλισμός πρέπει να εγκατασταθεί και να λειτουργεί με ελάχιστη απόσταση 20 εκ μεταξύ της συσκευής ακτινοβολίας και του σώματός σας.

'Ολοι οι τρόποι λειτουργίας:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5GHz: 802.11a, 802.11n(HT20), 802.11n(HT40), 802.11ac(VHT80)

Η συχνότητα, ο τρόπος λειτουργίας και η μέγιστη μεταδιδόμενη ισχύς στην ΕΕ αναφέρονται παρακάτω:

2412-2472MHz (802.11g 6 Mbps): 19.32 dBm

5180-5240MHz (802.11ac VHT80 MCS0): 22.49 dBm

• Να χρησιμοποιείτε το προϊόν σε χώρους με θερμοκρασίες περιβάλλοντος από 0°C έως 40°C.
• Ανατρέξτε στην ετικέτα χαρακτηριστικών στο κάτω μέρος του προϊόντος σας και βεβαιωθείτε ότι ο προσαρμογέας τροφοδοσίας σας συμμορφώνεται με την αναγραφόμενη τιμή.
- MHNtopoθετείτε τη συσκευή σε ανώμαλη ή ασταθή επιφάνεια εργασίας. Πηγαίνετε τη συσκευή για σέρβις αν το περίβλημα έχει πάθει βλάβη.
- MHN τοποθετείτε αντικείμενα επάνω και μην σπρώχνετε αντικείμενα μέσα στο προϊόν.
- MHN την εκθέτετε ή τη χρησιμοποιείτε κοντά σε υγρά, βροχή, ή υγρασία. MHN χρησιμοποιείτε το μόντεμ κατά τη διάρκεια ηλεκτρικής καταιγίδας.
- MHN καλύπτετε τα ανοίγματα εξαερισμού στο προϊόν για να αποφύγετε τυχόν υπερθέρμανση του συστήματος.
- MHN καλύπτετε τα ανοίγματα εξαερισμού στο Desktop PC για να αποφύγετε τυχόν υπερθέρμανση του συστήματος.
- Αν το καλώδιο παροχής ρεύματος πάθει βλάβη, μην προσπαθήσετε να το επιδιορθώσετε μόνοι σας. Επικοινωνήσε τε κατάλληλα εκπαιδευμένο τεχνικό επισκευών ή με τον μεταπωλητή σας.
• Για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας, αποσυνδέστε το καλώδιο παροχής ρεύματος από την πρίζα πριν αλλάξετε θέση στο σύστημα.
