Terméktípus	PLC adapter (vezetékes hálózati adapter)
Márka	Asus
Modell	PL-X52P
Méretek (H x Sz x M)	140 x 75 x 42,4 mm
Tömeg	285 g
Tápellátás	AC 100~240 V, 50/60 Hz
Ethernet portok	4 RJ45 port 10/100/1000 Mbps, ebből 1 VIP port
Maximális adatátviteli sebesség PLC-n keresztül	Akár 500 Mbps
Hálózati lefedettség	Akár 150 m²
Kommunikációs távolság	Körülbelül 300 m (az elektromos környezettől függően változik)
Titkosítás	AES 128 bites
Fő funkciók	Vezetékes hálózat kiterjesztése elektromos aljzatokon keresztül, forgalmi prioritás (VIP port), biztonságos párosítás, szoftveres kezelés
Biztonság	AES 128 bites titkosítás, biztonságos párosító gomb, gyári visszaállítás
Karbantartás és tisztítás	Tisztítás előtt húzza ki a konnektorból, száraz ruhával törölje, ne használjon dörzsölő hatású tisztítószereket
Pótalkatrészek és javíthatóság	Tartalom: adapter, Ethernet kábel, kézikönyv. Pótalkatrészek nem állnak rendelkezésre, a készülék nem javítható a felhasználó által
Általános információk	Asus PL-X52P PLC adapter, HomePlug AV kompatibilis, beépített európai elektromos csatlakozó, állapotjelző LED

Gyakran ismételt kérdések - PL-X52P ASUS

Hogyan telepítsem az ASUS PL-X52P PLC adapteremet?

Csatlakoztassa az egyik adaptert a router közelében lévő konnektorba, és kösse össze a mellékelt Ethernet kábel segítségével. A második adaptert egy másik helyiségben csatlakoztassa, és kösse a készülékéhez. A hálózat automatikusan biztonságos lesz.

Hogyan párosítsak két PL-X52P adaptert?

Nyomja meg a Biztonság gombot mindkét adapteren kevesebb mint 3 másodpercig, 2 percen belül. A LED-ek zölden villognak, majd folyamatosan világítanak, ha a párosítás sikerült.

Mit jelent a villogó zöld állapotjelző LED?

A villogó zöld állapotjelző LED azt jelzi, hogy a biztonsági párosítás folyamatban van. Ha folyamatosan zölden világít, a készülék normálisan működik.

Hogyan állítsam vissza az adaptert gyári beállításokra?

Tartsa lenyomva a Visszaállítás gombot 3 másodpercig. A készülék újraindul, és visszaáll az alapértelmezett beállításokra.

Mi a PL-X52P maximális sebessége?

A PLC-n keresztüli adatátviteli sebesség elérheti a 500 Mbps-t, de a tényleges sebesség az elektromos hálózat minőségétől és a távolságtól függ.

Mi a PLC adapter maximális hatótávolsága?

A hatótávolság az elektromos hálózaton körülbelül 300 méter, beltéri lefedettsége 150 m².

Hogyan használjam a VIP portot?

A VIP port (a 4 port egyike) prioritást ad a forgalomnak online játékokhoz vagy streaminghez. Csatlakoztassa a kiemelt eszközét ehhez a porthoz a késleltetés csökkentése érdekében.

Használhatom a PL-X52P-t más márkájú PLC adapterekkel?

Igen, ha megfelelnek a HomePlug AV szabványnak. A kompatibilitás és a teljesítmény azonban változhat.

Hogyan telepítsem a kezelőszoftvert?

Töltse le a segédprogramot a support.asus.com webhelyről, futtassa az Installer.bat fájlt, és kövesse az utasításokat. A szoftver segítségével kezelheti a hálózatot és a biztonsági beállításokat.

Mi a teendő, ha az adapter nem működik a hálózat nevének megváltoztatása után?

A szoftver segítségével állítsa vissza az alapértelmezett beállításokat (Privacy lap > Use Default), majd ellenőrizze, hogy minden eszköz észlelhető-e.

HASZNÁLATI ÚTMUTATÓ PL-X52P ASUS

• PL-X51P / PL-X52P HomePlug AV Powerline Adapter x 1 (x2 PL-X52P-re)-re))
  • LAN kábel x 1 (x2 PL-X52P-re)-re))
  • Gyors üzembe helyezési útmutató x 1
• Garanciakártya x1

Műszaki adatok összefoglalása

Csatlakozó	4 x 10/100/1000 Mbps Ethernet csatlakozó 1 db VIP-re állított porttal
Áramforrás	AC 100~240VAC/50~60Hz
Méret	140 x 75 x 42.4 mm
Tömeg	285g
Az elektromos hálózaton mért sebesség	Legfeljebb 500 Mb/mp
LED jelzőfény	1 x lélegző LED állapotjelző4 x Ethernet LED állapotjelző
Titkosítás	128 bites AES titkosítás
Lefedettség	Legfeljebb 150 négyzetméter
Hírközlési távolság	Kb. 300 m (az elektromos környezettől függően eltérő lehet)

Rendszerkövetelmények

• Működő Ethernet alapú LAN
- Szabad Ethernet port asztali PC-n vagy laptop
Modem Router
- Helyesen konfigurált TCP/IP-beállítások a hálózaton lévő minden PC-n.

A PL-X51P / PL-X52P üzembe helyezése

A PL-X51P / PL-X52P HomePlug AV Ethernet adapter lehetővé teszi, hogy késlekedéstől mentes hálózati játékokat játsszon, illetve média alkalmazásokat futtasson videó adatfolyamokhoz és Voice Over Internet Protocol (VoIP) hívásokhoz.

1. Csatlakoztassa a mellékelt Ethernet-kábelt a PL-X51P / PL-X52P készülékhez és a hálózati router vagy kapcsoló LAN-portjához. Csatlakoztassa a PL-X51P / PL-X52P készüléket egy áramforráshoz.
2. Csatlakoztassa a második PL-X51P / PL-X52P dugóját a lakás vagy a helyszín egyazon áramkörében lévő konnektorába. Csatlakoztasson egy számítógépet a második PL-X51P / PL-X52P eszközhöz a hálózathoz csatlakozás érdekében.


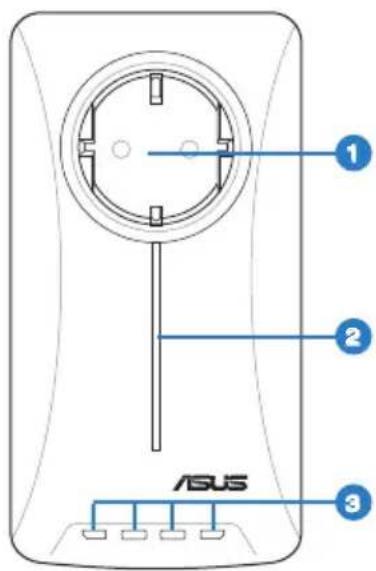

Az eszköz ismertetése

Elem Jellemző Leírás
1 Tápfeszültség dugó	Európai szabványú EU tápcsatlakozó dugó
2 Lélegző LED	Ki – az eszközök kikapcsolt, készenléti vagy kihúzott állapotban vannak.Lélegző zöld – adat-/hálózati tevékenységVillogó zöld – biztonsági párosítás folyamatbanLélegző sárga – adat-/hálózati tevékenység kis teljesítmény mellett
3 4 x 10/100/1000 Mbps Ethernet portok LED jelzőfényei	Folyamatos zöld – hálózati kapcsolat jelenléte; port engedélyezveVillogó zöld – adat-/hálózati tevékenységKi – nincs elérhető kapcsolat
4 4 x 10/100/1000 Mbps Ethernet csatlakozó	4 x 10/100/1000 Mbps Ethernet csatlakozó 1 db VIP-re állított porttal

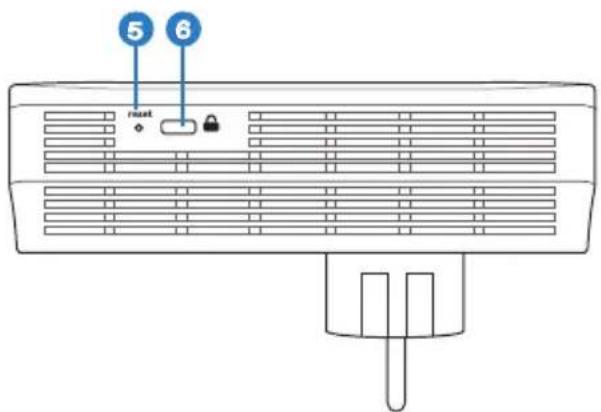

Elem Jellemző Leírás
5 Alaphelyzet gomb	Egy kiegyenesített gemkapocs segítségével nyomja meg a Reset (Alaphelyzet) gombot három másodpercig a gyári alapértelmezett beállítások visszaállításához.
6 Biztonság	Nyomja meg és tartsa lenyomva a Security (Biztonság) gombot 8-10 másodpercig a csoportosító kapcsolat beállításához, és a kapcsolat biztonságossá tételéhez a Powerline hálózaton belül.

VIP – Legfontosabb port

Abban az esetben, ha a hálózati forgalmat az elégtelen sávszélesség miatt várakoztatni kell, minden egyéb hálózati kérést le lehet állítani adott forgalom előnyben részesítéséhez, pl. media adatfolyam és játék esetében. Ez a szolgáltatás biztosítja, hogy az előnyben részesített forgalom a legkisebb késéssel kerüljön továbbításra.

Biztonsági párosítás (Opcionális)

A powerline hálózaton továbbított adatokat titkosítani lehet, ezáltal biztosítva a privát és biztonságos hálózatot a telepített szoftver segítségével vagy a Security (Biztonság) gomb megnyomásával.

Szoftvertelepítés (Opcionális)

A Konfiguráló segédprogramot letöltheti az ASUS támogató weboldalról (http://support.asus.com/download/). Az alkalmazás tartalmazza a Powerline segédprogramot és hálózatfigyelőt.

A szoftver telepítése:

Látogassa meg a http://support.asus.com/download/ weblapot és töltse le a Powerline segédprogramot. A szoftver telepítéséhez:

1. Kattintson duplán a Installer.bat. fájlra.
2. Kövesse a Telepítő varázsló utasításait az ASUS PL-X51P / PL-X52P Segédprogram telepítéséhez.
3. Kattintson a Close (Bezárás) gombra a befejezéshez.

Az alkalmazás telepítése után duplán kattintson a PL-X51P / PL-X52P ikonjára a segédprogram indításához.

Hibaelhárítási tanácsok

K: A PL-X51P / PL-X52P segédprogram nem észlel powerline eszközöket a hálózaton.

V. Nyomja meg a Reset (Alaphelyzet) gombot a PL-X51P / PL-X52P eszközön, hogy visszaállítsa a gyári alapértelmezett értékekre.

K: Miután a hálózat nevét módosítottam a PL-X51P / PL-X52P segédprogrammal, a Powerline eszközök többé nem tudtak egymással kommunikálni.

V: A Powerline eszközökkel történő kommunikáció helyreállításához kövesse az alábbi lépéseket:

1. Indítsa el a PL-X51P / PL-X52P segédprogramot és jelölje ki a Privacy (Magánszféra) fület.
2. Kattintson a Use Default (Public Network) (Alapértelmezett [Nyilvános hálózat] használata) gombra.
3. Jelölje ki a Main (Fömenü) fület Is ellenőrizze, hogy a segédprogram észleli-e az összes eszközt a saját Powerline hálózatában.
