BEDIENUNGSANLEITUNG 13VH192C ASUS

Online contact www.asus.de/sales

Technical Support

Telephone [phone]

Support Fax [phone]

Sicherheitsinformationen

• Bevor Sie den Monitor installieren, lesen Sie sorgfältig alle mitgelieferten Informationen.
• Um Feuer- und Stromschlagrisiken zu vermindern, setzen Sie den Monitor niemals Regen oder Feuchtigkeit aus.
• Der Monitor sollte nur mit der auf dem Aufkleber bezeichneten Spannung betrieben werden. Sind Sie sich über die Spannung der von Ihnen benutzten Steckdose nicht sicher, erkundigen Sie sich bei Ihrem Energieversorgungsunternehmen vor Ort.
• Verwenden Sie Stromstecker, die mit den Stromstandards Ihrer Region übereinstimmen.
• Um einen sicheren Betrieb zu gewährleisten, verwenden Sie den Monitor nur in Verbindung mit Computern, die dem UL-Standard entsprechen und über korrekt eingestellte Anschlüsse mit einer Spannung von 100-240V\~ verfügen.
• Sollten technische Probleme mit dem Produkt auftreten, kontaktieren Sie den qualifizierten Kundendienst oder Ihre Verkaufsstelle.

Monitoreinführung

Vorderansicht

Ständer MENU 21 21 3

Ständer MENU

1. SPLENDID™* / Automatische

Feineinstellung** / MENU verlassen-Taste

1. Lautstärke-Taste/Kleiner-Taste (für Modelle mit Lautsprechern)
2. MENU/Enter/Auswahl-Taste
3. Helligkeit/Größer-Taste

4. Netzschalter

5. SPLENDID™* / Automatische
   Feineinstellung** / MENU verlassen-Taste

6. Kontrast-Taste/Kleiner-Taste (für Modelle ohne Lautsprecher)
7. MENU/Enter/Auswahl-Taste
8. Helligkeit/Größer-Taste
9. Netzschalter

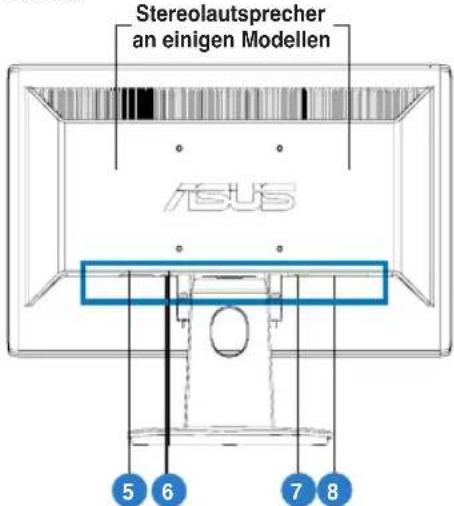

Rückseite

Stereolautsprecher an einigen Modellen ASUS 5 6 7 8

1. AC-Eingang
2. Audio-Eingang (für Modelle mit Lautsprechern)
3. DVI-Anschluss (an einigen Modellen)
4. VGA-Anschluss

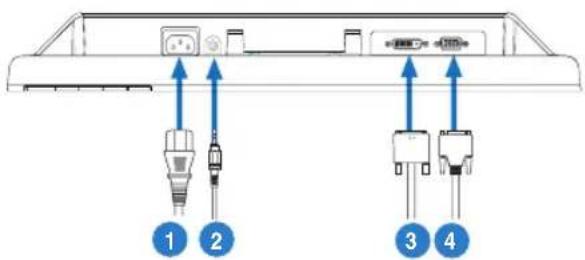

Anschließen der Kabel

Schließen Sie die Kabel folgendermaßen an:

1. Netzkabel
2. Audio-Eingangskabel (für Modelle mit Lautsprechern)
3. DVI-Signalkabel (für einige Modelle)
4. VGA-Signal

- So schließen Sie das Netzkabel an: Verbinden Sie das eine Ende des Audiokabels mit dem Stromeingang des Monitors und das andere mit einer Steckdose.

- So schließen Sie das VGA-/DVI-Kabel an:

a. Verbinden Sie das eine Ende des VGA / DVI-Kabels mit dem Monitor.
b. Schließen Sie das andere Ende an den VGA-/DVI-Anschluss Ihres Computers an.
c. Ziehen Sie die Schrauben fest.

Wenn gleichzeitig VGA- und DVI-Kabel angeschlossen sind, können Sie über das Element Input Select der OSD-Funktion den VGA- oder DVI-Modus auswählen.

- So schließen Sie das Audiokabel an: Verbinden Sie das eine Ende des Audiokabels mit dem Audioeingang des Monitors und das andere Ende mit dem Audioausgang Ihres Computers.

Problembehandlung (Häufig gestellte Fragen)

Problem Mögliche Lösung
Power-LED leuchtet nicht	Berühren Sie der -Schalter, um zu überprüfen, ob der Monitor eingeschaltet ist.Prüfen Sie, ob das Netzkabel korrekt mit dem Monitor und der Stromquelle verbunden ist.
Die Power-LED leuchtet orange, und der Bildschirm zeigt nichts an	Prüfen Sie, ob der Monitor und der Computer eingeschaltet sind.Stellen Sie sicher, dass das Signalkabel korrekt mit dem Monitor und dem Computer verbunden ist.Prüfen Sie, ob die Pole des Signalkabels verbogen sind.Verbinden Sie den Computer mit einem anderen verfügbaren Monitor, um zu prüfen, ob die Computereinstellungen korrekt sind.
Die Anzeige ist zu hell oder zu dunkel	Stellen Sie Kontrast und Helligkeit über das OSD ein.
Die Anzeige ist nicht mittig, oder korrekt proportioniert	Berühren Sie der / Schalter für zwei Sekunden, um die Anzeige automatisch zu justieren.Verändern Sie die H-Position oder V-Position-Einstellungen über das OSD.
Die Anzeige wackelt oder zeigt ein Wellenmuster an	Stellen Sie sicher, dass das Signalkabel korrekt mit dem Monitor und dem Computer verbunden ist.Entfernen Sie elektrische Geräte, die Interferenzen hervorrufen könnten.
Die Anzeige ist defekt (weiß wird nicht als weiß angezeigt)	Prüfen Sie, ob die Pole des Signalkabels verbogen sindFühren Sie ein Reset über das OSD aus.Verändern Sie die R/G/B-Farbeinstellungen oder stellen Sie die Farbtemperatur über das OSD ein.
Die Anzeige ist verschwommen	Drücken Sie der / Schalter für zwei Sekunden, um die Anzeige automatisch zu justieren (nur VGA-Ausgang)Verändern Sie Phasen- und Takteinstellungen über das OSD (nur VGA-Ausgang)
Kein Ton, oder Ton zu leise (fürer Modelle mit Lautsprechern)	Stellen Sie sicher, dass das Audiokabel korrekt mit dem Monitor und dem Computer verbunden ist.Verändern Sie die Lautstärkeneinstellung an Ihrem Computer und dem Monitor.Stellen Sie sicher, dass der Soundkartentreiber Ihres Computers installiert und aktiviert ist.
Die Webcam funktioniert nicht	Stellen Sie sicher, dass die USB-Stecker korrekt an LCD-Monitor und Computer angeschlossen sind.Vergewissern Sie sich, dass Sie Microsoft Windows® Vista / XP mit Service Pack 2 (3) benutzen.

Unterstützte Betriebsmodi

Auflösung Auffrischrate Horizontale Frequenz

640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1366 x 768 (Primary)		60 Hz	59.9 kHz

* Nicht in der Tabelle aufgeführte Modi werden wahrscheinlich nicht unterstützt. Für optimale Auflösung wird empfohlen, einen Modus aus der obigen Tabelle auszuwählen.
