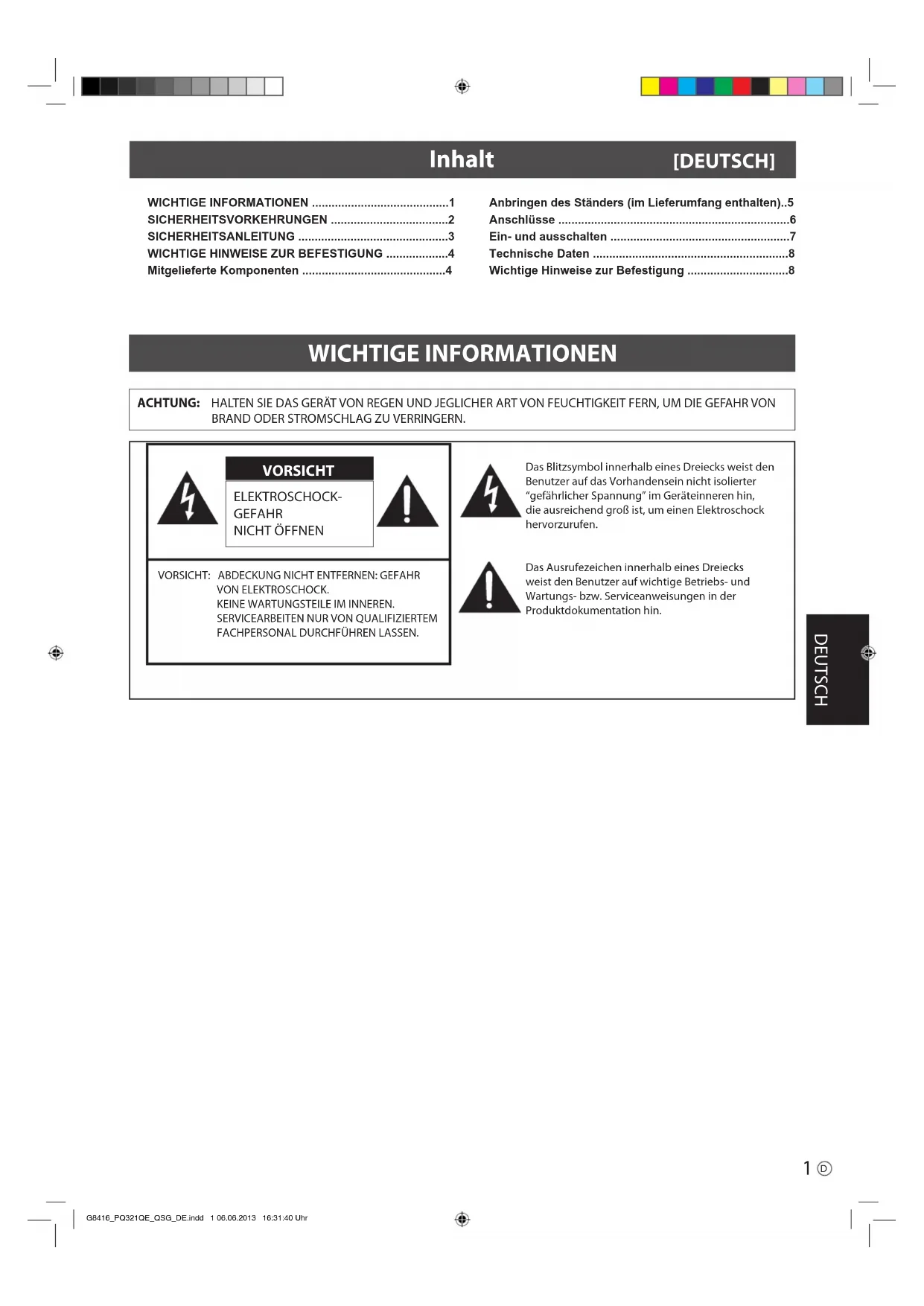

BEDIENUNGSANLEITUNG PQ321QE ASUS

SICHERHEITSVORKEHRUNGEN 2

SICHERHEITSANLEITUNG 3

WICHTIG HINWEISE ZUR BEFESTIGUNG 4

Mitgelieferte Komponenten 4

Anbringen des Ständer (im Lieferumfang enthalten)..5

Anschlisse 6

Ein- und ausschalten 7

Technische Daten 8

Wichtige Hinweise zur Befestigung 8

WICHTIGE INFORMATIONEN

ACHTUNG: HALTEN SIE DAS GERÄT VON REGEN UND JEGlicher ART VON FEUCHTIGKEIT FERN, UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERRINGERN.

VORSIGHT

ELEKTROSCHOCK

GEFAHR

NICTÖFFNEN

VORSICHT: ABDECKUNG NICTENTERNEN: GEAHR VON ELEKTROSCHOCK.

KEINE WARTUNGSTEILE IM INNEREN.

SERVICEARBEITEN NUR VON QUALIFIZIERTEM

FACHPERSONAL DURCHFühren LASSEN.

Das Blitzsymbol innerhalb eines Dreiecks weist den

Benutzer auf das Vorhandensein nicht isolierter

"gefährlicher Spannung" im Geräteinneren hin,

die ausreichend groß ist, um einen Elektroschock hervorzurufen.

Das Ausrufezeichen innerhalb eines Dreiecks

weist den Benutzer auf wichtige Betriebs- und

Wartungs- bzw. Serviceanweisungen in der

Produktdokumentation hin.

SICHERHEITSVORKEHRUNGEN

Elektrizität erfüllt weitere nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß gehandhabt wird. Dieses Produkt wurde mit Sicherheit als oberster Priorität konstruiert und hergestellt. Dennoch besteht bei unsachgemäß Handhabung u.U. Stromschlag- und Brandgefahr. Um möglich gefahren zu vermeiden, befolgen Sie beim Aufstellen, Betreiben und Reinigen des Produktsodie die nachstehenden Anleitungen. Lesen Sie im Interesse ihrer eigenen Sicherheit sowie einer langen Lebensdauer des LCD-Gerätes zunachst die nachstehenden Hinweise durch, bevor Sie das Produkt in Verwendungephenm.

1. Bedienungsanleitungen lessen — Nehmen Sie das Produkt erst in Betrieb, nach dem Sie alle diesbezüglich den Hinweise gelesen und verstanden haben.
2. Bedienungsanleitung aufbewahrenen — Diese Bedienungsanleitung mit den Sicherheits- und Bedienungshinweisen sollen aufbewahrt werden, damit Sie im Bedarfsfall jederzeit darauf aufzuckgreifen können.
3. Warnungen beachten — Alle Warnungen auf dem Gerät und in den Bedienungsanleitungen sind genauestens zu beachten.
4. Anleitungen befolgen — Alle Anleitungen zur Bedienung müssen befolgt werden.
5. Reinigung — Ziehen Sie vor dem Reinigen des Produkts das Netzkabel. Reinigen Sie das Gerät mit einem trockenen Tuch. Verwenden Sie keine flüssigen Reiniger oder Aerosol-Sprays.
6. Zusatzgeräte und Zubehor — Verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehor. Bei Verwendung anderer Zusatzgeräte bzw. Zubehörteile besteht evtl. Unfallgefahr.
7. Wasser und Feuchtigkeit — Benutzten Sie das Gerät nicht in der Nähe von Wasser. Montieren Sie das Gerät unter keinen Umständen an einer Stelle, an der Wasser darauf tropfen kann. Achten Sie damit bereits besonder auf Geräte, aus denen zuweilen Wasser tropf, wie etwa Klimaanlagen.
8. Beluftung — Die Beluftungsschlitze und andere Öffnungen im Gehäuse dnen der Beluftung des Gerats. Halten Sie diese Öffnungen unbedingt frei, da eine unzureichende Beluftung zu einer Überhitzung bzw. Verkurzung der Lebensdauer des Produkts führen kann. Stellen Sie das Gerät nicht auf ein Sofa, einen Lappen oder ähnliche Oberflächen, da die Beluftungsschitze dadurch blockiert werden konnen. Stellen Sie das Gerät auch nicht in ein umschlossenes Gehäuse, wie z.B. in ein Bücherregal oder einen Schrank, sofern Dort nicht für eine ausreichende Beluftung gesorgt ist oder die Anweisungen des Herstellers befolggt werden.
9. Netzkabel-Schutz — Die Netzkabel sind so zu verlegen, dass sie vor Tritten geschützt sind und keine schweren Objekte darauf abgestellt werden.
10. Das LCD-Panel ist ein Glasprodukt. Es kann dazu brechen, wenn es zu Boden fällt oder einen Schlag oder Stoß erhalten. Achting: bei einem Bruch des LCD-panels besteht durch die Glasstücke Verletzungsgefahr.
11. Überlastung — Vermeiden Sie eine Überlastung von Netzsteckdosen und Verlängerungskabeln. Bei Überlastung besteht Brand- und Stromschlaggefahr.
12. Eindringen von Gegenständen und Flüssigkeiten — Schieben Sie niemals irgendwelche Gegenstände durch die Gehauseffnungen in das Innere des Gerats. Im Produkt liegen hohe Spannungen vor. Durch das Einschieben von Gegenständen besteht Stromschlaggefahr bzw. die Gefahr von Kurzschlüssen zwischen den Bauteilen. Aus demselben Grunde freiern auch keine Flüssigkeiten auf das Gerat verschüttet werden.
13. Wartung — Versuchen Sie auf keinen Fall, selbst Wartungsarbeiten am Gerät durchzuführen. Durch das Entfernen von Abdeckungen setzen Sie sich hohen Spannungen und anderen Gefahren aus. Lassen Sie ähnliche Wartungsarbeiten ausschließlich von qualifiziertem Service-Personal ausführten.
14. Reparaturen — Ziehen Sie in den folgenden Situationen�始t das Netzkabel und halten Sie das Produkt von qualifiziertem Service-Personal reparieren:

a. Wenn das Netzkabel oder der Netzstecker beschädigt ist.

b. Wenn Flüssigkeit in das Geräteingesdruungen ist oder Gegenstände in das Gerät gefallen sind.

c. Wenn das Gerät Nass geworden ist (z.B. durch Regen).

d. Wenn das Gerät nicht wie in der Bedienungsanleitung beschrieben Funktioniert.

Nehmen Sie nur die in den Bedierungsanleitungen beschreibenben Einstellungen vor. Unsachgemäß Einstellungen an anderen Reglern konnen zu einer Beschädigung führen und machen möglich umfangreiche Einstellarheiten durch einen qualifizierten Service-Techniker erforderlich.

e. Wenn das Produkt fallen gelassen oder beschädigt wurde.

f. Wenn das Gerä einen anormalen Zustand aufweist. Jedes erkennbare anormale Verhalten zeigt an, dass der Kundendienst erforderlich ist.

1. Ersatzteile — Wenn Ersatzteile bereits gewährt werden, stellen Sieitte sichere, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermögen wie die Originalteile verwendet. Die Verwendung anderer Teile kann zu einem Brand, zu Stromschlag oder anderen Gefahren führen.
2. Sicherheitsüberprüfungen — Lassen Sie vom Service-Techniker nach Service- oder Reparaturarbeiten eine Sicherheitsüberprüfung vornehmen, um sicherzustellen, dass das Produkt in einem einwandfrei Betriebszustand ist.
3. Wandmontage — Bei der Montage des Gerätes an der Wand ist sicherzustellen, dass die Befestigung nach der vom Hersteller empfohlenen Methode erfolgt.
4. Wärmequellen — Stellen Sie das Produkt nicht in der Nähe von Heizkörpern, Heizgeräten, Öfen oder anderen Geräten (wie z.B. Verständern) auf, die Hitze abstrahlen.
5. Bei der Verwendung des Monitors ist darauf zu acht den, dass Gefahren fur Leib und Leben, Schaden an Gebäuden und anderen Gegenständen sowie eine Beeinflussung von wichtigen oder gefährlichen Geraten, wie z.B. der Nuklearreactionssteuerung in Atomanlagen, lebenserhaltenden Geraten in medizinischen Einrichtungen oder Raketenabschusssteuerungen in Waffensystemen vermieden werden.
6. Vermeiden Sie es, Teile des Produkts, die sich erwärmen, über längerere Zeit hinweg zu berühren. Dies konnte zu leichten Verbrennungen führen.

SICHERHEITSVORKEHRUNGEN (Fortsetzung)

Um die EMV-Vorschriften einzahalten, mussen fur die Verbindung mit folgenden Anschlüssen geschirmte Kabel verwendet werden: DisplayPort-Eingangsanschluss.

Wenn ein Monitor nicht auf einer stabilen Unterlage aufgestellt wird, besteht die Gefahr, dass er kippt oder faltt. Zahlreiche Verletzungen, besonder bei Kindern, konnen durch eine fache Vorsichtsmaßnahmen vermieden werden:

• Bei Verwendung der vom Hersteller empfohlenen Befestigungsvorrichtungen, wie z.B. Wandhaken.
• Stellen Sie den Monitor nur auf Möbelstücke, die ausreichend stark sind.
• Achten Sie daraufuf, dass der Monitor nicht über den Rand des Möbelstücks, auf dem er stehen, vorsteht.
• Stellen Sie den Monitor niemals auf ein großes Möbelstück (z.B. einen Schrank oder in ein Bucherregal), ohne sowohl das Möbelstück als auch den Monitor an einem geeigneten Element safer zu verankern.
• Stellen Sie den Monitor niemals auf ein Tuch oder andere Materialen, die zwischen dem Monitor und dem Möbelstück, auf dem er steht, liegen.
• Weisen Sie Kinder eindringlich darauf auf hin, dass es gefährlich ist, auf ein Mobelstück zu klettern, um an den Monitor oder seine Regler zu gelangen.

Wichtige Hinweise für die Sicherheit von Kindern

• Lassen Sie Kinder niemals auf den Monitor klettern oder am Monitor spielern.
• Stellen Sie den Monitor nicht auf Möbelstücke, die weniger als Stufen verwendet werden können, wie zum Beispiel eine Truhe oder Kommode.
• Bedenken Sie, dass Kinder bei Betrachtung eines Fernsehprogramms – und ganz besonderss bei einem “überlebensgroßen” Monitor – in starke Aufregung verfallen können. Der Monitor solls so aufgestellt werden, dass er nicht umgestoßen oder gekippt werden kann.
• Alle am Monitor angeschlossenen Kabel und Strange sollenn so verlegt werden, dass neugierige Kinder nicht daran ziehen oder sie ergreifen konnen.

SICHERHEITSANLEITUNG

• Verwenden Sie den Monitor nicht an Orten mit hoher Staubentwicklung, hoher Luftfeuchtigkeit oder an Orten, an denen der Monitor mit Öl oder Dampf in Kontakt kommt können, da dies zu einem Brand führen könnte.
• Achten Sie darauf, dass der Monitor nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt. Achten Sie auch darauf, keine Gegenstände, wie z.B. Buroklammern oder sonstige spitze Gegenstände, in den Monitor zu stecken. Die Folge konnte ein Brand oder Stromschlag sein.
• Stellen Sie den Monitor nicht auf instabile Gegenstände oder an andere unsichere Stellen. Setzen Sie den Monitor keinen starken Stößen oder Erschüttierungen aus. Wenn der Monitor hinunterfällig oder umkippt, konnte er Schadennehmen.
• Stellen Sie den Monitor nicht in der Nähe von Heizungen oder an anderen Stellen auf, an denen hohe Temperatoren auftreten, da dies zu einer übermöig starken Erhitzung mit der Folge eines Brandes führen können.
• Stellen Sie den Monitor nicht an Orten auf, an denen er direktem Sonnenlicht ausgesetzt ist.
• Die Wandsteckdose sollte sich in der Nähe des Gerätes befinden und leicht zugänglich sein.

Das Netzkabel und das Netzteil

• Verwenden Sie nur das mit dem Monitor geleiferte Netzkabel und Netzteil.

• Beachten Sie beim Umgang mit dem Netzteil Folgenden: Bei einem unsachgemäßen Umgang besteht Feuer-, Stromschlag- bzw. Verletzungsgefahr.

• Lassen Sie das Netzteil nicht fallen, und setzen Sie es keinen Stößen aus.

• Zerlegen Sie niemals das Netzteil. Es enthalt Hochspannungsbauteile. Ein Berühren dieser ist gefährlich.

• Das Netzteil ist ausschließlich für einen Einsatz in Innenräumen vorgesehen. Verwenden Sie es nicht im Freien.

• Verwenden Sie das mitgelieferte Netzteil nicht an anderen Geräten.
• Beschädigen Sie das Netzkabel und das Netzteil nicht, stellen Sie keine schweren Gegenstände darauf, und überdehnen oder knicken Sie es nicht. Verwenden Sie keine Verlängerungskabel. Bei einer Beschädigung des Kabels besteht Feuer- oder Stromschlaggefahr.
• Verwenden Sie das Netzkabel nicht mit einer Mehrfachsteckdose. Die Verwendung eines Verlangerungskabels kann aufgrund von Überhitzung zu einem Brand führen.
• Achten Sie darauf, dass Sie beim Einstecken oder Ausstecken des Netzsteckers keine nassen Höhe haben.

Anderenfalls kann es zu einem Stromschlag kommt.

• Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät langere Zeit nicht verwenden.
• Führer Sie keine Reparaturversuche an einem beschädigten oder nicht Funktionstüchtigen Netzkabel durch. Überlassen Sie Reparaturarbeiten ausschließlich dem Kundendienst.
• Vermeiden Sie es, die Teile des Produkts sowie des Netzteils, die sich erwarten, über länger Zeit hinweg zu berühren. Dies konnte zu leichten Verbrennungen führen.
• Befestigen Sie das Netzteil nicht am Monitor oder an anderen Geräten.
  Anderenfalls kann es zu einem Brand oder Stromschlag kommt.

WICHTIG HINWEISE ZUR BEFESTIGUNG

• Dieses Produkt ist nicht für den Gebrauch im Freien gedacht.
• Ein Montagewinkel, der den VESA-Spezifikationen entspricht, ist erforderlich.
• Fragen Sie ihren Handler bei einer Montage auf einem Ständer (im Handel erhält) oder an einer Wand bzw. beim Abmontieren oder Transportieren des Monitors um Rat.
• Für die Wandbefestigung des Monitors sind Spezialkennnisse erforderlich. Diese Arbeit darf davon nur von einem autorisierten ASUS-Händler durchgeführt werden. Führten Sie diese Arbeit niemals selbst durch. Unser Unternehmen übernimmt keine Verantwortung für Unfälle oder Verletzungen, die sich durch eine falsche Befestigung oder einen falschen Umgang mit dem Gerät ergeben.
• Verwenden Sie den Monitor mit der Vorderseite senkrecht zu einer ebenen Fläche auf. Der Monitor kann nötigenfalls bis zu 25 Grad nach oben oder bis zu 20 Grad nach unten gekippt werden.
• Dieser Monitor sollte bei einer Umgebungstemperatur zwischen 0^ und 40^ verwendet werden. Rund um den Monitor muss genugend Luft sein, damit die Wärme aus dem Geräteinneren gut entweichen kann.

Monitor in horizontaler Ausrichtung
Monitor in vertikaler Ausrichtung

Einheit:cm
Einheit:cm

• Der Monitor kann ganz an einer Wand installiert werden. Im Betrieb gibt der Monitor jedoch Wärme ab. Beachten Sie, dass die vom Monitor abgegebene Wärme die Wand verfarben oder verändern kann.

• Wenn es aus irgendem Grund schwierig ist, ausreichend Platz frei zu setzen, etwa weil der Monitor in ein Gehäuse eingebaut wird, oder wenn die Umgebungstemperatur außerhalb des zulässigen Bereichs von 0^ bis 40^ liegen können, so müssen sie ein Geblase installieren oder andere Maßnahmen ergreifen, um die Umgebungstemperatur innerhalb des vorgeschriebenen Bereichs zu halten.

• Alle Belüftungsöffnungen müssen stets frei bleiben. Wenn die Temperatur innerhalb des Monitors ansteigt, kann dies zu Fehlfunktionen führen.

• Stellen Sie den Monitor nicht auf ein anderes Gerät, das Wärme erzeugt.
• Wenn der Monitor in der horizontalen Ausrichtung montiert wird, können Sie den mitgelieferten horizontalen Aufkleber (Bedientasten) an der rechten Seite anbringen.

Mitgelieferte Komponenten

Sollte eine der angeführten Komponenten fehlen, kontaktieren Sieitte ihren Handler.

• LCD-Monitor: 1 * Netzkabel: 1 * Netzteil: 1
• Installationsanleitung (diese Anleitung): 1 * DisplayPort-Kabel: 1 *RS-232C-Konvertierungskabel (Ø3,5-mm-Miniklinke): 1
• Sockel (für Ständer): 1 * Strebe (für Ständer): 1 * Befestigungsplatte (für Ständer): 1 (am Monitor vormontiert)
• Senkschrauben (M4 x 6 ohne Unterlegscheiben): 5 * Schrauben (M4 x 10 mit Unterlegscheiben): 4 * Sechskantschlüssel: 1
• Kabelbinder: 2 *Kabelbinder (klein): 1 * Kabelbinder (groß): 2 * Horizontaler Aufkleber (Bedientasten): 1

Anbringen des Ständers (im Lieferumfang enthalten)

VORSICHTIG!

Ziehen Sie alle Kabel vom Monitor ab.
- Ziehen Sie die Montageschrauben (im Lieferumfang enthalten) mit dem Sechskantschlüssel (im Lieferumfang enthalten) fest an.
- Stellen Sie sichere, dass Sie genugend Platz zum Arbeitsen haben.

■Befestigen des Ständers

Entfernen Sie vor Beginn der Arbeiten jegliches Verpackungsmaterial. Breiten Sie ein dicks, weiches Tuch (z. B. eine Decke) aus, um eine Beschadigung des Tisches (usw.) durch den Ständersockel zu verhindern, und arbeiten Sie auf dem Tuch.
1. Stecken Sie die Ständerstrebe wie gezeigt in das Verpackungsmaterial (oben links).

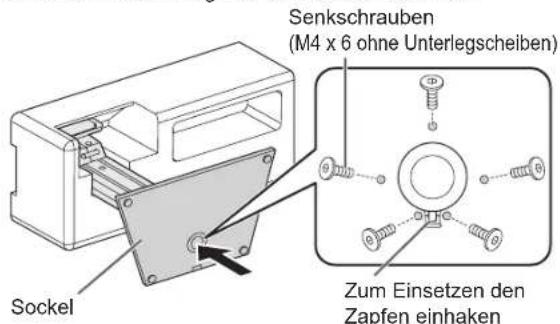

1. Halten Sie den Ständersockel mit der Hand fest, und befestigen Sieihn mit den mitgelieferten Senkschrauben (M4 x 6 ohne Unterlegscheiben) (x5) an der Ständerstrebe.

Verwenden Sie den mitgelieferten Sechskantschluss.

• Ein Beutel mit den Schrauben (im Lieferumfang enthalten) und einem Sechskantschluss (im Lieferumfang enthalten) ist am runden Loch des Ständersockels befestigt.

1. Breiten Sie zum Schutz des LCD-panels vor Beschädigung ein dixcEs, weiches Tuch (z. B. eine Decke) auf einer stabilen, ebenen Flache aus, auf welcher der gesamte Monitor abgelegt werden kann, und legen Sie den Monitor mit dem LCD-Panel nach unter gerichtet auf das Tuch.
2. Legen Sie den Ständer auf den Monitor. Haken Sie den Zapfen des Ständers an der Befestigungslatte (am Monitor vormontiert) ein.

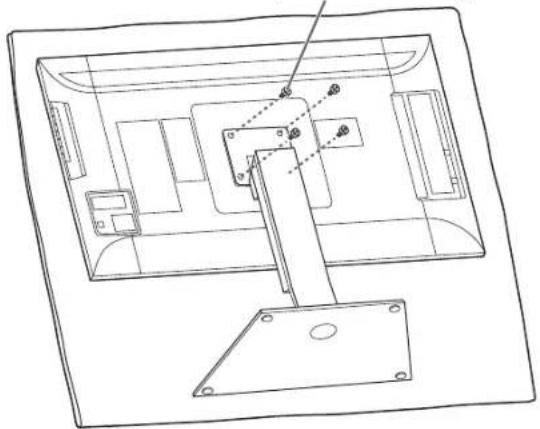

1. Befestigen Sie den Ständer mit den mitgelieferten Schrauben (M4 x 10 mit Unterlegscheiben)(x4) am Monitor. Verwenden Sie den mitgelieferten Sechskantschlüssel.

Querformat

Schrauben

(M4 x 10 mit Unterlegscheiben)

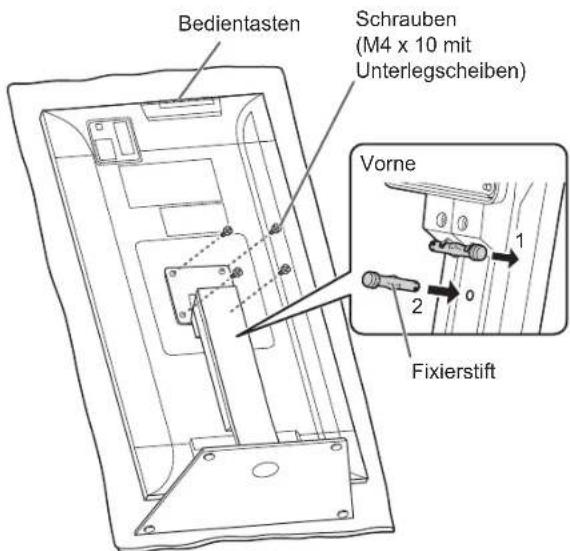

• Hochformat

HDS⊥ENa

• Ziehen Sie den Fixierstift (1) Heraus und stecken Sieihn wie offen gezeigt in die Öffnung (2), wenn der Monitor in der vertikalien Ausrichtung verwendet werden soll.
  Platzieren Sie zum Entfernen des Ständers den Monitor und den Ständer wie oben gezeigt, und entfernen Sie die Schrauben.

VORSICHTIG!

• Beachen Sie für die Installation des Monitors in vertikaler Ausrichtung die folgenden Punkte. Werden die folgenden Punkte nicht beachtet, kann dies zu Fehlfunktionen führen.
• Montieren Sie den Monitor so, dass sich die Bedientasten an der Oberseite befinden.
• Stellen Sie den MONITOR im Menu MONITOR auf PORTRAIT . (Siehe BENUTZERHANDBUCH

Anschlüsse

VORSICHTIG!

Schalten Sie unbedingt den Hauptschalter aus undziehen Sie den Netzstecker,bevor Sie Kabel anschlieben oder abziehen. Lesen Sie auch das Handbuch des Gerates, das Sie an den Monitor anschlieben mochten.
- Verwechseln Sie beim Anschlieben nicht die Eingangsklammen mit den Ausgangsklammen. Dies konnte zu Fehlfunktionen und anderen Problemen führen.
- Verwenden Sie kein Kabel mit einer beschädigten oder deformierten Anschlussklemme. Anderenfalls kann es zu Funktionstörungenkommen.
- Je nach Computer (Videokarten), Kabeln oder Peripheriegeräten, die angeschlossen werden, konnen Bilder unter Umständen nicht korrekt angezeigt werden.

1. Hauptnetzschalter
   2.Netzsteckdose
   3.Netzkabel (im Lieferumfang enthalten)
2. RS-232C-Eingangsanschluss
3. DisplayPort-Eingangsanschluss
4. Audio Eingangsanschlüsse
5. Kopfhöreranschluss

HINWEIS:

• Legen Sie den Audioeingangsanschluss, der verwendet werden soll, im Menu SETUP unter AUDIO SELECT

Eingangsmodus Audioeingangsanschluss (Werkseinstellung)

DisplayPort DisplayPort-Eingangsanschluss

Die auf der Rückseite des Monitors mit den Anschlüssen verbundenen Kabel konnen mithilfe des Kabelbinders gebündelt und befestigt werden.

Befestigen Sie die Kabelbinder an den Befestigungsteilen auf der Rückseite des Monitors und des Ständers, und binden Sie die Kabel fest.

• DisplayPort ist ein eingetragenes Warenzeichen von Video Electronics Standards Association.

Ein- und ausschalten

VORSICHTIG!

• Schalten Sie zuerst den Monitor und erst danach den PC oder ein anderes Wiedergabegerät ein.

Einschalten des Netzstroms

VORSICHTIG!

Die Hauptstromversorgung muss mithilfe des Hauptnetzschalters ein- und ausgeschaltet werden. Wahrend der Hauptschalter eingeschaltet ist, darf das Netzkabel nicht abgezogen/angeschlossen oder der Trennschalter ein- und ausgeschaltet werden.
Warten Sie zwischen dem Ein- und Ausschalten des Hauptnetzschalters oder der Ein/Aus-Taste (1)mmer mindestens 5 Sekunden.
- Für eine komplette elektrische Trennung muss der Netzstecker abgezogen werden.

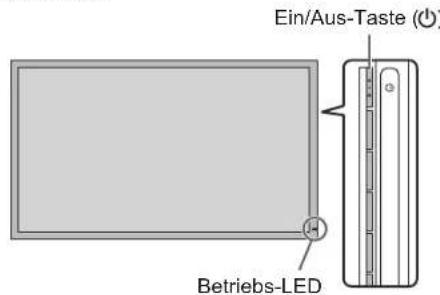

Ein- und ausschalten

Drucken Sie die Ein/Aus-Taste (Dum die Stromversorgung ein-oder auszuschalten.

Status der Betriebsleuchte	Betriebszustand des Monitors
Leuchtet grün Monitor eingescheltet
Aus	Monitor ausgeschaltet (Standby-Modus)
Leuchtet orange	Eingangssignal-Wartemodus

VORSICHTIG!

Warten Sie zwischen dem Ein- und Ausschalten des Hauptnetzschalters oder der Ein/Aus-Taste (d)immer mindestens 5 Sekunden. Ist der zeitliche Anstand zu kurz, kann es zu Fehlfunktionen kommt.

HINWEIS:

• Bei ausgeschaltetem Hauptnetzschalter lasst sich der Monitor nicht einschalten.
• Befindet sich der Monitor im Eingangssignal-Standby-Modus und Sie drücken auf die Ein/Aus-Taste (wechselt der Monitor in den Standby-Modus.

Tecamische Daten

Model PQ321QE
Leistungsaufnahme	AC 100 V - 240 V, 50/60 Hz (bei Verwendung des mitgelieferten Netzteils)
Betriebstemperatur 32°F bis 104°F (0°C bis 40°C)
Relative Luftfeuchtigkeit 20% bis 80% (Keine Kondensation)
Stromverbrauch 99 W * (bei Verwendung des mitgelieferten Netzteils)
Abmessungen (ohne Vorsprünge) (mm)	750 x 489 x 256 mm (Monitor am mitgelieferten Ständer, WxHxD) 750 x 441 x 35 mm (nur Monitor, WxHxD) 990 x 558 x 230 mm (Verpackung, WxHxD)
Gewicht (kg) 13kg (Netto)	17kg (Brutto)

• Bei Verwendung des Monitors mit 19 V Gleichstrom: 88 W

Bedingt durch fortlaufende technische Verbesserungen gehalt sich ASUS das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigungändern zu konnen. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe Abweichungen bei einzelnen Geräten sind möglich.

Wichtige Hinweise zur Befestigung

Fur das Befestigen, Abmontieren oder Transportieren des Monitors mnen mindestens 2 Personen zur Verfugung sthen.
- Verwenden Sie dazu eine Wandhalterung, die für die Befestigung des Monitors geeignet sind.
- Dieder Monitor wurde für die Befestigung an einer Betonwand oder an einer Betonsäule gegaut. Vor der Aufstellung des Monitors kann es notwendig sein, Wände, die aus bestimmten Materialien (z.B. Gips, dunnem Kunststoff usw.) bestehen, entsprechend zu verstärken.

Der Monitor und der Befestigungswinkel dürfen nur an einer Wand montiert werden, die mindestens das vierfache Gewicht des Monitors/TRagen kann. Wahlen Sie das für Material und Wandstruktur jeweils am besten geeignete Befestigungsverfahren aus.

• Verwenden Sie die M6-Schrauben, die 8 bis 10 mm länger als die Dicke der Halterung sind, zum Befestigen der VESAkompatiblen Halterung.
• Verwenden Sie keinen Schlagschauber.
• Halten Sie den Monitor beim Tragen an der Unterseite und der Seite des Geräts. Fassen Sie den Monitor nicht am LCD-Panel oder die Ecken an. Das Gerät könnte dadurch beschädigt werden, oder Sie konnten sich damit verletzen.
• Verwenden Sie für die Installation nur VESA-Bohrungen.
