MANUAL DE USUARIO PQ321QE ASUS

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE PRODUCTO A LA LLUVIA NI A LA HUMEDAD.

INFORMACIÓN IMPORTANTE

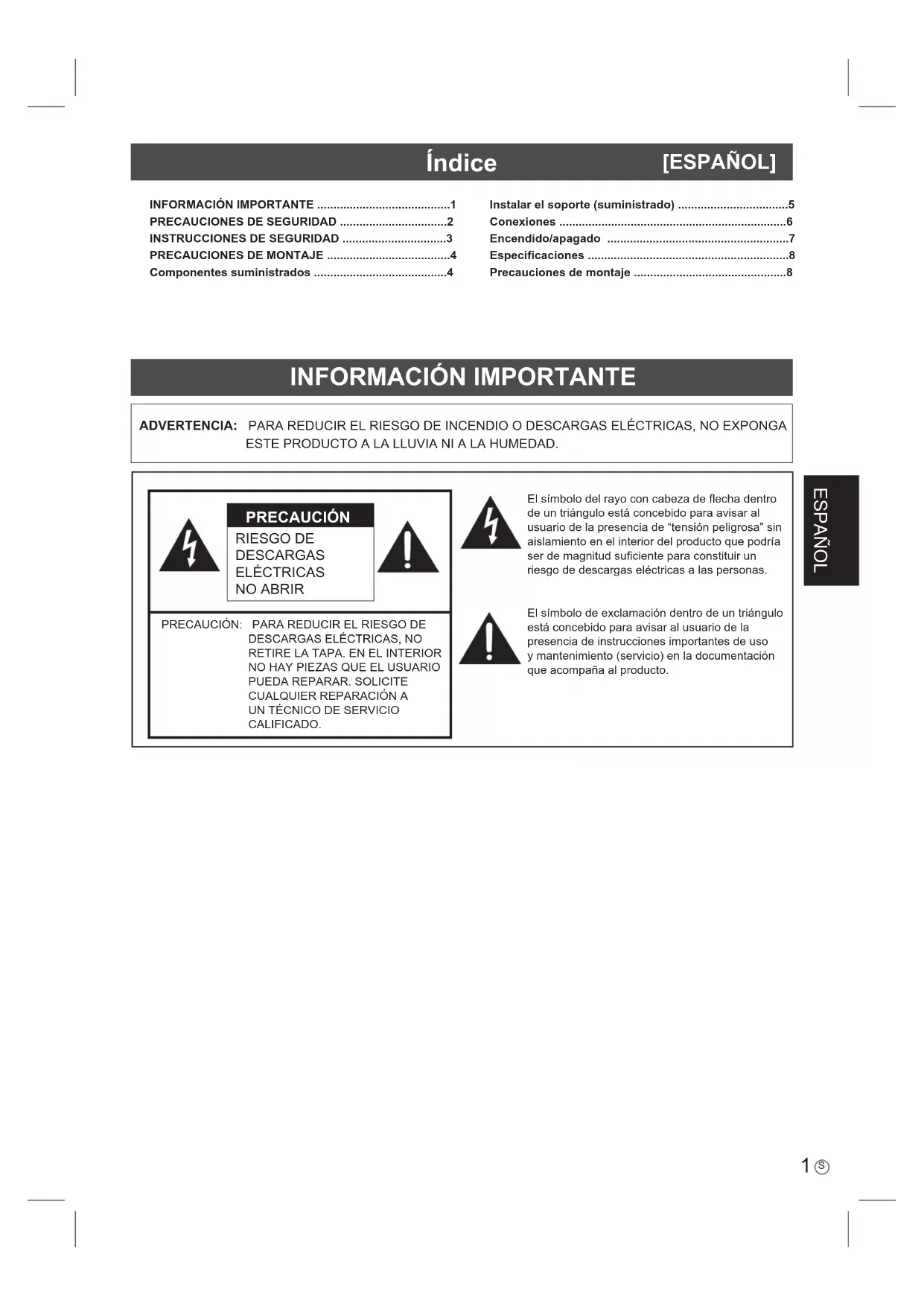

• Índice [ESPAÑOL] RIESGO DE DESCARGAS ELÉCTRICAS NO ABRIR PRECAUCIÓN PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, NO RETIRE LA TAPA. EN EL INTERIOR NO HAY PIEZAS QUE EL USUARIO PUEDA REPARAR. SOLICITE CUALQUIER REPARACIÓN A UN TÉCNICO DE SERVICIO CALIFICADO.El símbolo del rayo con cabeza de echa dentro de un triángulo está concebido para avisar al usuario de la presencia de “tensión peligrosa” sin aislamiento en el interior del producto que podría ser de magnitud suciente para constituir un riesgo de descargas eléctricas a las personas.El símbolo de exclamación dentro de un triángulo está concebido para avisar al usuario de la presencia de instrucciones importantes de uso y mantenimiento (servicio) en la documentación que acompaña al producto.INFORMACIÓN IMPORTANTE p. 1
• PRECAUCIONES DE SEGURIDAD p. 2
• INSTRUCCIONES DE SEGURIDAD p. 3
• PRECAUCIONES DE MONTAJE p. 4
• Componentes suministrados p. 4
• Instalar el soporte (suministrado) p. 5
• Conexiones p. 6
• Encendido/apagado p. 7
• Especicaciones p. 8
• Precauciones de montaje p. 82

La electricidad se emplea para muchas funciones útiles pero también puede causar lesiones personales y daños en la propiedad si se manipula de forma inadecuada. Este producto se ha diseñado y fabricado poniendo el máximo énfasis en la seguridad. No obstante, el uso inadecuado podría tener como resultado descargas eléctricas y/o incendios. Para evitar peligros potenciales, observe las siguientes instrucciones cuando instale, utilice y limpie el producto. Para garantizar su seguridad y prolongar la vida de servicio de su producto de LCD, lea atentamente las siguientes precauciones antes de usar el producto. 1. Lea las instrucciones — Todas las instrucciones operativas deberán leerse y comprenderse antes de utilizar el producto.

2. Mantenga este manual en un lugar seguro — Estas instrucciones de seguridad y operativas deberán guardarse en un lugar

seguro para referencia en el futuro. 3. Tenga en cuenta las advertencias — Todas las advertencias e instrucciones del producto deberán observarse estrictamente.

4. Respete las instrucciones — Deberán respetarse todas las instrucciones operativas.

5. Limpieza — Desenchufe el cable de alimentación de la toma de alimentación de corriente antes de limpiar el producto.

Utilice un paño seco para limpiar el producto. No emplee limpiadores líquidos ni aerosoles.

6. Accesorios — No utilice accesorios no recomendados por el fabricante. El empleo de accesorios inadecuados podría

provocar accidentes.

7. Agua y humedad — No utilice el producto cerca del agua. No instale este producto en lugares donde puedan producirse

salpicaduras de agua. Preste especial atención a equipos que drenen agua, por ejemplo los de aire acondicionado.

8. Ventilación — Los respiraderos y otras ranuras de la caja están diseñados para ventilación.

No cubra ni bloquee dichos respiraderos y ranuras, ya que la ventilación insuciente podría provocar sobrecalentamiento y/o acortar la vida operativa del producto. No coloque el producto sobre un sofá, una alfombra u otras supercies similares ya que se podrían bloquear las ranuras de ventilación. No coloque el producto en un lugar cerrado como, por ejemplo, una librería o una estantería, a menos que se proporcione una ventilación adecuada o se respeten las instrucciones del fabricante.

9. Protección del cable de alimentación — Los cables de alimentación deberán ubicarse adecuadamente para evitar que las

personas puedan tropezar con ellos o que los objetos puedan descansar sobre éstos. 10. El panel de LCD utilizado en este producto está hecho de cristal. Consiguientemente, podría romperse si el producto cae al suelo o recibe un golpe. Tenga cuidado de no herirse con los trozos de cristal en caso de rotura del panel de LCD. 11. Sobrecarga — No sobrecargue las tomas de corriente ni los cables alargadores o regletas. La sobrecarga podría provocar incendios o descargas eléctricas. 12. Introducción de objetos y líquidos — No inserte nunca objetos en el producto a través de los respiraderos o las ranuras de ventilación. El producto tiene altas tensiones en su interior y la inserción de objetos podría provocar descargas eléctricas y/o cortocircuitar los componentes internos. Por la misma razón, no derrame agua o líquidos sobre el producto. 13. Servicio — No intente reparar usted mismo el producto. La retirada de las tapas podría exponerle a alto voltaje y otras circunstancias peligrosas. Solicite cualquier reparación a un técnico de servicio calicado. 14. Reparación — Si se produjera cualquiera de las circunstancias siguientes, desenchufe el cable de alimentación de la toma de corriente y solicite la reparación a un técnico de servicio calicado. a. Cuando el cable de alimentación o el enchufe esté dañado. b. Cuando se haya derramado un líquido sobre el producto o hayan caído objetos al interior del producto. c. Cuando se haya expuesto el producto a la lluvia o al agua. d. Cuando el producto no funcione correctamente según lo descrito en las instrucciones operativas. No toque ningún control aparte de los descritos en las instrucciones de uso. El ajuste inadecuado de controles no descritos en las instrucciones podría provocar daños, lo que a menudo requiere un trabajo importante de ajuste por parte de un técnico calicado. e. Cuando el producto haya caído al suelo o se haya dañado. f. Cuando el producto presente un estado anormal. Cualquier anormalidad perceptible en el producto indicará que éste necesita servicio. 15. Repuestos — En caso de que el producto necesite repuestos, asegúrese de que el técnico de servicio utiliza las piezas de sustitución especicadas por el fabricante, o unas con las mismas características y rendimiento que las piezas originales. El uso de piezas no autorizadas podría tener como resultado incendio, descargas eléctricas y/u otros daños. 16. Comprobaciones de seguridad — Tras la nalización del trabajo de servicio o reparación, solicite al técnico de servicio que lleve a cabo comprobaciones de seguridad para asegurarse de que el producto se encuentra en perfectas condiciones de funcionamiento.

17. Montaje mural — Cuando monte el producto sobre una pared, asegúrese de instalarlo de acuerdo con el método

recomendado por el fabricante. 18. Fuentes de calor — Mantenga el producto alejado de fuentes de calor como pueden ser radiadores, calentadores, estufas y otros productos que generen calor (incluyendo amplicadores). 19. El monitor no deberá utilizarse en lugares con riesgos o peligros fatales que pudieran provocar directamente la muerte, lesiones personales, daños físicos graves u otras pérdidas, incluyendo control de reacción nuclear en instalaciones nucleares, sistemas médicos de soporte vital y control de lanzamiento de misiles en sistemas armamentísticos.

20. No permanezca en contacto durante períodos prolongados de tiempo con componentes del producto que se recalienten.

Podrían producirse quemaduras de baja temperatura.ESPAÑOL

INSTRUCCIONES DE SEGURIDAD

- No emplee el monitor en lugares con un nivel elevado de polvo o humedad ni donde éste pueda entrar en contacto con aceite o vapor, ya que esto podría provocar un incendio. - Asegúrese de que el monitor no entre en contacto con agua ni otros líquidos. Asegúrese de no introducir en el monitor objetos como pueden ser clips o chinchetas, ya que esto podría causar incendios o descargas eléctricas. - No coloque el monitor encima de objetos inestables ni en lugares inseguros. No permita que el monitor reciba golpes fuertes ni que vibre demasiado. La caída o pérdida de equilibrio del monitor podría dañarlo. - No utilice el monitor cerca de aparatos de calefacción ni en lugares donde puedan existir temperaturas elevadas, ya que esto podría conducir a la generación de calor excesivo y provocar un incendio. - No utilice el monitor en lugares en los que pueda estar expuesto a la luz solar directa. - La toma de corriente deberá estar instalada cerca del equipo y ser accesible fácilmente. Cable de alimentación eléctrica y adaptador de corriente - Utilice exclusivamente el cable de alimentación eléctrica y el adaptador de corriente suministrados con el monitor. - Cuando manipule el adaptador de corriente, tenga en cuenta lo siguiente: Una manipulación incorrecta puede provocar incendio, choques eléctricos o heridas.

• Vigile que el adaptador de corriente no caiga o reciba algún golpe.

• No desmonte el adaptador de corriente. Contiene partes de alta tensión peligrosos al contacto.

• El adaptador de corriente está pensado para un uso en interior. No lo utilice en el exterior.

• No utilice con otros aparatos el adaptador de corriente suministrado. - No deteriore el cable de alimentación eléctrica ni el adaptador de corriente, tampoco ponga objetos pesados sobre ellos, no los estire ni los doble. No añada cables alargadores. Si el cable sufre deterioros pueden provocarse incendios o choques eléctricos. - No utilice el cable de alimentación eléctrica con una regleta. Si añade un alargador puede provocarse un incendio como resultado del sobrecalentamiento. - No enchufe o desenchufe la clavija eléctrica con las manos mojadas. De lo contrario podría sufrir un choque eléctrico. - Desenchufe el cable de alimentación si no va a usarse durante mucho tiempo. - No intente reparar el cable de alimentación eléctrica si se rompe o funciona mal. Para cualquier reparación, contacte con el representante de servicio técnico. - No tenga contacto con las partes del producto o el adaptador de corriente que permanecen calientes durante mucho tiempo. De lo contrario, podría sufrir quemaduras leves. - No ate el adaptador de corriente al monitor u otro equipo. De lo contrario, podrían ocasionarse un incendio y descarga eléctrica. Para cumplir la normativa sobre compatibilidad electromagnética (EMC), utilice cables blindados para conectar los siguientes terminales: Terminal de entrada DisplayPort. Si el monitor no se coloca en una ubicación lo sucientemente estable, podría resultar potencialmente peligroso debido al riesgo de caída. Muchas lesiones, especialmente a los niños, pueden evitarse adoptando precauciones sencillas como pueden ser:

• Utilizar dispositivos de jación como pueden ser soportes de montaje mural recomendados por el fabricante.

• Emplear únicamente muebles que puedan soportar de forma segura el monitor.

• Asegurarse de que el monitor no sobresale del borde del mueble que sirve de apoyo.

• No colocar el monitor sobre muebles altos (por ejemplo, armarios o librerías) sin anclar el mueble y el monitor a un soporte adecuado.

• No colocar los monitores sobre paños u otros materiales ubicados entre el monitor y el mueble de apoyo.

• Educar a los niños sobre los peligros de trepar a los muebles para llegar al monitor o a sus controles. Especialmente para la seguridad de los niños - No permita que los niños trepen al monitor o jueguen con éste. - No coloque el monitor sobre muebles que se puedan usar como peldaños, como pueden ser los cajones de una cómoda. - Recuerde que los niños se pueden agitar mientras ven un programa, especialmente en un monitor en el que las cosas se ven “más grandes que en la vida real”. Deberá tenerse cuidado de colocar o instalar el monitor en lugares en los que no se pueda empujar, mover o tirar al suelo. - Deberá procurarse enrutar todos los cables conectados al monitor de modo que los niños curiosos no puedan tirar de ellos ni agarrarlos. PRECAUCIONES DE SEGURIDAD (Continuación)4

Componentes suministrados Si falta algún componente, póngase en contacto con su distribuidor.

• Este producto es para uso en interiores.

• Se requiere un soporte de montaje en conformidad con las especicaciones VESA.

Para instalar el monitor sobre un soporte (de venta en comercios) o en la pared, o para quitarlo o moverlo, consulte con el proveedor.

• El montaje mural del monitor requiere un soporte especial y el trabajo deberá ser efectuado por un distribuidor autorizado de ASUS. Nunca deberá intentar realizar este trabajo usted mismo. Nuestra empresa no se hace responsable en caso de accidentes o lesiones causados por un montaje o una manipulación inadecuados.

• Utilice el monitor perpendicular a una supercie nivelada. Si es necesario, el monitor puede inclinarse hasta 25 grados hacia arriba o 20 grados hacia abajo.

Este monitor deberá utilizarse a una temperatura ambiente de entre 0 y 40°C. Proporcione espacio suciente alrededor del monitor para evitar que el calor se acumule en su interior.

• Si instala el monitor en una pared, el monitor emite calor durante el funcionamiento, por lo que podría decolorar o alterar la pared.

• Si fuera difícil proporcionar suficiente espacio por cualquier razón, como puede ser la instalación del monitor dentro de una carcasa, o si la temperatura ambiente pudiera estar fuera del rango de 0 a 40°C, instale un ventilador o adopte otras medidas para mantener la temperatura ambiente dentro del rango necesario.

• No bloquee ninguna ranura de ventilación. Si la temperatura del interior del monitor aumentara, podrían producirse malfuncionamientos.

Si instala el monitor en orientación horizontal, puede pegar la etiqueta horizontal suministrada (Botones de funcionamiento) en la parte derecha. Horizontal sticker (Operation buttons) Horizontal sticker (Operation buttons)

• Monitor de pantalla de cristal líquido: 1 * Cable de alimentación: 1 * Adaptador de corriente: 1

• Manual de Instalación (este manual): 1 * Cable DisplayPort: 1 * Cable de conversión RS-232C (mini clavija de ø3,5): 1

• Base (para soporte): 1 * Columna (para soporte): 1 * Placa de unión (para soporte): 1 (preinstalada en el monitor)

• Tornillos avellanados (M4 x 6 sin arandelas): 5 * Tornillos (M4 x 10 con arandelas): 4 * Llave Allen: 1

• Abrazadera para cable: 2 * Abrazadera para cable (pequeña): 1 * Abrazadera para cable (grande): 2

• Etiqueta horizontal (Botones de funcionamiento): 1ESPAÑOL

Instalar el soporte (suministrado) ¡PRECAUCIÓN!

• Desconecte todos los cables del monitor.• Apriete rmemente los tornillos de jación (suministrados) con la llave Allen (suministrada).• Asegúrese de que dispone de suciente espacio para trabajar.

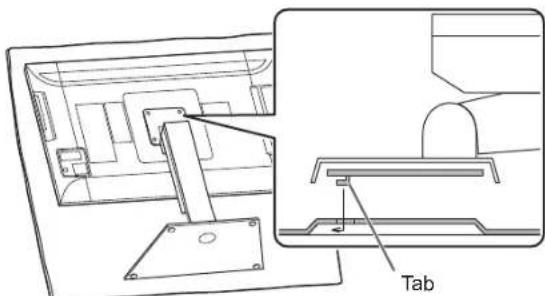

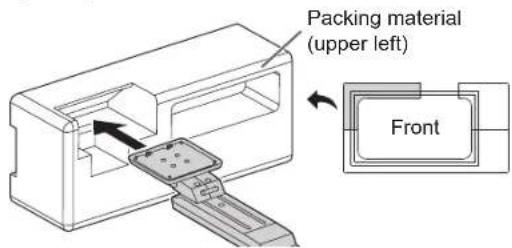

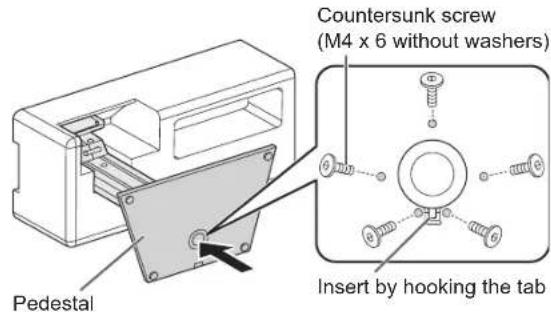

Unir el soporte Retire todos los materiales de embalaje antes de comenzar a trabajar.Para que la base del soporte no estropee la mesa (etc.), extienda un tejido grueso y suave (manta, etc.) y trabaje sobre el tejido.1. Inserte la columna en el material de embalaje (superior izquierdo) como se ilustra. FrontPacking material (upper left) 2. Mientras sostiene la base del soporte con la mano, fíjela a la columna con los tornillos avellanados suministrados (M4 x 6 sin arandelas) (x5).Utilice la llave Allen suministrada. Countersunk screw (M4 x 6 without washers)Insert by hooking the tabPedestal

• En el agujero redondeado de la base del soporte hay una bolsa con los tornillos (suministrados) y la llave Allen (suministrada).3. Extienda un tejido grueso y suave (manta, etc.), para que no se deteriore el panel LCD, sobre una supercie plana donde quepa todo el monitor y coloque el monitor con el panel LCD orientado hacia abajo encima del tejido.4. Coloque el soporte en el monitor.Enganche la pestaña del soporte por debajo de la placa de unión (preinstalada en el monitor). Tab 5. Fije el soporte al monitor con los tornillos (M4 x 10 con arandelas) suministrados (x4).Utilice la llave Allen suministrada.• Horizontal Screw(M4 x 10 with washers)

• Si va a utilizar el monitor con la orientación vertical, tire del pasador de jación (1), e insértelo en el agujero (2) como se ilustra arriba.* Para retirar el soporte, coloque el monitor y el soporte como se ilustra arriba y retire los tornillos. ¡PRECAUCIÓN!
• Respete lo siguiente cuando instale el monitor en orientación vertical. El incumplimiento de las siguientes medidas podría provocar malfuncionamientos. - Instale el monitor de modo que los botones de funcionamiento queden arriba. - Establezca la opción MONITOR del menú MONITOR en PORTRAIT <MODO VERTICAL>. (Véase el MANUAL DE INSTRUCCIONES.)6

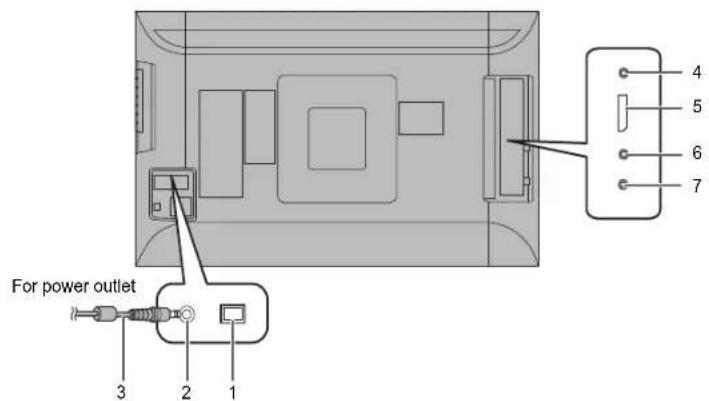

• Determine el terminal de entrada de audio que se utilizará en AUDIO SELECT <SELECCIN DE AUDIO> del menú SETUPDetermine el terminal de entrada de audio que se utilizará en AUDIO SELECT <SELECCIN DE AUDIO> del menú SETUP <INSTALACIN>. A continuación se muestran los ajustes de fábrica. Modo de entrada Terminal de entrada de audio (ajuste de fábrica) DisplayPort Terminal de entrada DisplayPort

• Los cables conectados a los terminales de la parte posterior de monitor pueden apretarse con la abrazadera para cable. Enganche las abrazaderas para cable en las partes de unión atrás del monitor y el soporte, y ate los cables. Stand Cable Cable Cable clamp (small) Cable Cable clamp Cable clamp (large) Cable clamp attachment Cable clamp attachment Cable clamp attachment

2. Terminal de entrada de corriente

3. Cable de alimentación (suministrado)

• Asegúrese de apagar el interruptor primario y desconectar el enchufe de la toma de corriente antes de conectar/desconectar los cables. Asimismo, lea el manual del equipo que desea conectar.

• Tenga cuidado de no confundir el terminal de entrada con el terminal de salida al conectar los cables. La inversión accidental de los cables conectados a los terminales de entrada y salida podría causar malfuncionamientos y otros problemas.

• No use ningún cable que tenga dañado o deformado el terminal. Si usa este tipo de cables pueden generar fallos de funcionamiento.

• Las imágenes podrían no visualizarse correctamente dependiendo del ordenador (tarjetas de vídeo), cables, o dispositivos periféricos que se conecten.ESPAÑOL

Encendido/apagado ¡PRECAUCIÓN!

• Encienda el monitor antes de encender el PC o el dispositivo de reproducción. Encendido de la alimentación principal Main power switch ¡PRECAUCIÓN!

• La alimentación principal deberá encenderse/apagarse con el interruptor primario. No conecte/desconecte el cable de alimentación ni active/desactive el disyuntor mientras el interruptor primario está encendido.

• Cuando apague el interruptor primario o el botón de encendido ( ) y lo vuelva a encender, espere siempre 5 segundos como mínimo.

• Para la desconexión eléctrica completa, desconecte el enchufe principal. Encendido/apagado Pulse el botón de encendido ( ) para encender o apagar el aparato. Power LED Power button ( ) Estado del piloto de alimentación Estado del monitor Encendido de verde Alimentación encendida Apagado Alimentación apagada (modo de reposo) Encendido de naranja Modo de espera de señal de entrada ¡PRECAUCIÓN!

• Cuando apague el interruptor primario o el botón de encendido ( ) y lo vuelva a encender, espere siempre 5 segundos como mínimo. Un intervalo demasiado corto podría provocar malfuncionamientos. NOTA:

• Cuando el interruptor primario está apagado, el monitor no funcionará.

• Si el monitor se encuentra en el modo en espera de señal de entrada y pulsa el botón de encendido ( ), el monitor entrará en modo de reposo.S

• Cuando instale, desinstale o traslade el monitor, asegúrese de sujetarlo entre 2 personas como mínimo.

• Asegúrese de utilizar un soporte de montaje mural diseñado para la instalación del monitor.

• Este monitor está diseñado para su instalación sobre un muro o pilar de hormigón. Tal vez resulte necesario realizar un trabajo de refuerzo para ciertos materiales como pueden ser yeso, paneles de plástico nos o madera antes de iniciar la instalación. Este monitor y el soporte deberán instalarse en una pared con una resistencia de al menos 4 veces el peso del monitor. Realice la instalación mediante el método más adecuado para el material y la estructura.

• Para colocar una ménsula de montaje compatible con VESA, use tornillos M6 que sean 8 mm a 10 mm más largos que la ménsula de montaje.

• No utilice un taladro percutor.

• Cuando mueva el monitor, sujételo por la base y el lateral de la unidad. No lo agarre por el panel de LCD o las esquinas. Esto podría provocar daños en el producto, fallos o lesiones.

• No utilice oricios de tornillos que no sean oricios VESA para la instalación. Especicaciones Precauciones de montaje Modelo PQ321QE Requisitos de alimentación 100 V - 240 V ca, 50/60 Hz (al usar el adaptador CA suministrado) Temperatura de funcionamiento 0°C a 40°C Humedad de funcionamiento 20% al 80% (sin condensación) Consumo de energía 99 W * (al usar el adaptador CA suministrado) Dimensiones Dimensiones físicas con pedestal (ANxALxFO) 750 x 489 x 256 mm Dimensiones físicas sin pedestal (ANxALxFO) 750 x 441 x 35 mm Dimensiones de la caja (ANxALxFO) 990 x 558 x 230 mm Peso Peso neto (estimado) 13 Kg Peso bruto (estimado) 17 Kg

• Al usar el monitor en CC19 V : 88 W Como parte de la política de mejoras continuas, ASUS se reserva el derecho de realizar cambios en el diseño y especicaciones para la mejora del producto sin previo aviso. Las guras indicadas que especican el rendimiento son valores nominales de los aparatos de producción. Puede haber algunas desviaciones de estos valores en los aparatos individuales.1
