13VH192C - Монитор ASUS - Безплатно ръководство за потребителя

Марка	ASUS
Модел	13VH192C
Тип продукт	LCD монитор
Размер на екрана	18,5 инча (46,99 см)
Резолюция	1366 x 768 пиксела
Честота на опресняване	60 Hz
Входни конектори	VGA, DVI (при определени модели)
Аудио вход	Да (при модели с високоговорители)
Вградени високоговорители	Да (при определени модели)
Технология на дисплея	LCD
Специални функции	Технология SPLENDID™ (5 видео режима), автоматично настройване
Захранване	110-240 V AC, 50/60 Hz
Консумация на енергия	Около 20 W
Размери (с основа)	Около 44 x 34 x 18 cm
Тегло	Около 3,5 kg
Ъгъл на видимост	170° хоризонтално / 160° вертикално
Яркост	250 cd/m²
Контраст	1000:1
Време за реакция	5 ms
Безопасност	Използване с UL сертифицирани компютри, съвместим контакт
Почистване	Мека суха кърпа, избягвайте химикали
Резервни части	Включени кабели (захранване, VGA, аудио)
Ремонтопригодност	Свържете се с квалифициран техник

Често задавани въпроси - 13VH192C ASUS

Как да включа монитора ASUS 13VH192C?

Натиснете бутона за захранване, разположен отпред на монитора. Уверете се, че захранващият кабел е свързан към монитора и към електрически контакт.

Какво да направя, ако екранът остане черен?

Уверете се, че мониторът и компютърът са включени. Проверете връзката на сигналния кабел (VGA или DVI). Ако индикаторът за захранване е кехлибарен, мониторът е в режим на готовност. Опитайте да натиснете клавиш на клавиатурата или да преместите мишката.

Как да настроя изображението автоматично?

Натиснете бутона за автоматично настройване (обикновено бутона SPLENDID™) за 2-3 секунди. Това работи само за VGA вход.

Как да регулирам яркостта и контраста?

Използвайте екранното меню (OSD), като натиснете бутона MENU. Навигирайте до настройките за яркост и контраст, след което ги регулирайте според предпочитанията си.

Изображението е изкривено или неправилно центрирано, какво да направя?

За VGA вход натиснете бутона за автоматично настройване за 2-3 секунди. В противен случай регулирайте хоризонталната или вертикалната позиция чрез екранното меню.

Как да свържа монитора към компютър?

Свържете VGA или DVI кабела между монитора и компютъра. Включете захранващия кабел. Включете и двете устройства. За звук използвайте аудио кабела, ако вашият модел е с високоговорители.

Звукът не работи, какво да направя?

Проверете дали аудио кабелът е правилно свързан към монитора и компютъра. Регулирайте силата на звука на компютъра и монитора. Уверете се, че аудио драйверите на компютъра са инсталирани.

Какви видео режими са налични?

Технологията SPLENDID™ предлага 5 видео режима: Стандартен, Театър, Игри, Пейзаж и Нощ. Можете да ги изберете чрез бутона SPLENDID™.

Как да нулирам настройките на дисплея?

Отидете в екранното меню и изберете опцията 'Нулиране' или 'Reset'. Потвърдете, за да възстановите настройките по подразбиране.

Какво да направя, ако цветовете са необичайни?

Проверете сигналния кабел за огънати щифтове. Извършете нулиране чрез екранното меню. Регулирайте цветовите настройки или изберете цветова температура от екранното меню.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 13VH192C ASUS

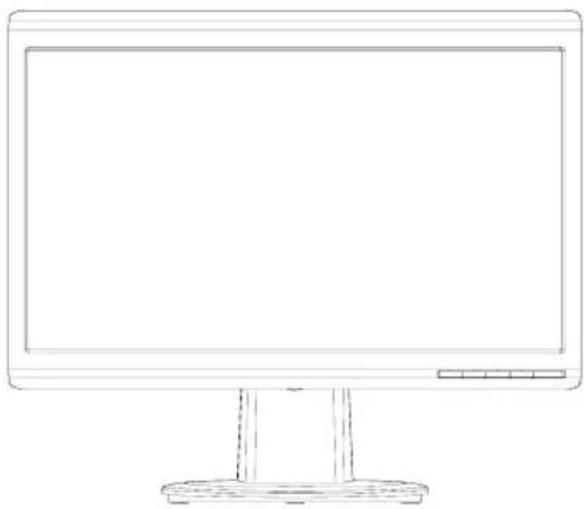

Кратко упътване за бърз старт

• Преди да настроите монитора прочетете внимателно всички прилежащи документи.
- За да предотвратите пожар или риск от токов удар, никога не излагайте монитора на дъжд или влага.
- Мониторът да се използва единствено със електрозахранването посочено на етикета. Ако не сте сигурни какво е електрозахранването в дома Ви, свържете се с магазина, където сте закупили монитора или с местната електрическа компания.
- Използвайте подходящ контакт, който е съвместим с местните стандарти.
- За да работи мониторът коректно, използвайте го единствено с компютри одобрени от UL, които имат правилно конфигурирани розетки, на които е отбелязано 100-240V AC.
- Ако възникнат технически проблеми с монитора, свържете се с квалифициран техник или с Вашия дилър.

Въведение

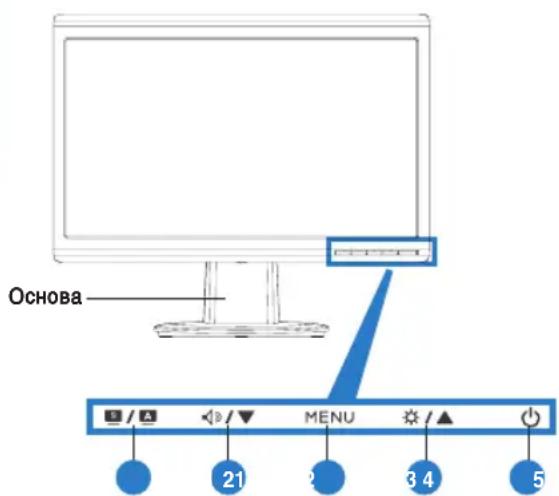

Изглед отпред

1. SPLENDID™*/Автоматични настройки**/ Изход бутон MENU
2. Бърз бутон за сила на звука/намаляване (за модели с високоговорители)
3. МЕНЮ/Enter/Избор

4. Бърз бутон за яркост/увеличаване
   5 Бутон за включване и изключване

5. SPLENDID™*/Автоматични настройки**/ Изход бутон MENU

6. Бърз клавиш за регулиране на контраста /намаляване (за модели без високоговорители)
7. МЕНЮ/Enter/Избор
8. Бърз бутон за яркост/увеличаване
   5 Бутон за включване и изключване

* Бърз бутон за избор на 5 предварително настроени видео режима.
** Настройва изображението автоматично чрез натискане на бутона за 2–3 секунди.

Изглед отзад

Свържете кабелите както е показано:

1. Кабел за захранване
2. Кабел за входящ звуков сигнал (за модели с високоговорители)
3. DVI сигнален кабел (за някои модели)
4. VGA сигнален кабел

- Свързване на захранващия кабел: Свържете единия край на захранващия кабел с АС входа на монитора, а другия край – към контакт.

• Свързване на VGA/DVI кабела:

a. Свържете VGA/DVI конектора с VGA/DVI порта на монитора.
b. Свържете другия край на VGA/ DVI кабела с VGA/ DVI порта на компютъра.
с. Затегнете болтовете, за да прикрепите VGA/DVI конектора.

- Свързване на аудио кабела (за модели с високоговорители): Свържете единия край на аудио кабела с аудио входа на монитора, а другия край с аудио изхода на компютъра.

Когато са свързани и VGA и DVI кабел, можете да изберете режим VGA или режим DVI от Input Select (Избор на входящ сигнал) от функциите на екранното меню (за някои модели).

Решаване на проблеми (Често задавани въпроси)

Индикаторът на захранването не свети	Натиснете бутона за включване и изключване и проверете дали мониторът е включен.Проверете дали захранващият кабел е правильно свързан с монитора и контакта.
Индикаторът на захранването свети жълто, няма изображение	Проверете дали мониторът и компютърът са включени.Уверете се, че сигналният кабел е правилно свързан с монитора и компютъра.Проверете сигналния кабел и се уверете, че шифтчетата не са огънати.Свържете компютъра с друг монитор и проверете дали компютърът функционира нормално.
Изображението на екрана е прекалено светло или тъмно	Настройте контраста и яркостта чрез екранното меню.
Изображението на екрана не е центрирано или не е с правилната големина	Натиснете бутона 2-3 секунди, за да настроите изображението автоматично (само VGA вход).Настройте изображението хоризонтално и вертикално чрез екранното меню (само VGA вход).
Изображението на екрана подскача или има вълни.	Уверете се, че сигналният кабел е правилно свързан с монитора и компютъра.Преместете електрически устройства, които могат да причинят интерференция.
Има проблем с цветовете (бялото не изглежда бяло)	Проверете сигналния кабел и се уверете, че шифтчетата не са огънати.Използвайте пълен рестарт от екранното меню.Настойте цвета от R/G/B или изберете цветна температура от екранното меню.
Изображението на екрана е размазано или неясно	Натиснете бутона 2-3 секунди, за да настроите изображението автоматично (само VGA вход).Настройте Фаза и честота от екранното меню (само VGA вход).
Няма звук или звукът е прекалено нисък (за модели с високоговорители)	Уверете се, че звуковият кабел е правилно свързан с монитора и компютъра.Настройте звука както на монитора, така и на компютъра.Уверете се, че драйверът на звуковата карта на компютъра е инсталиран и активиран.
Уеб камерата или микрофонът не работят	Уверете се, че USB 2.0 кабельт е свързан както с LCD монитора, така и с компютъра Ви.Уверете се, че използвате Microsoft® Windows® Vista / XP Service Pack 2 (3).

Режими, които се поддържат

Резолюция Опресняване Хоризонтална честота
640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1366 x 768 (Primary)	60 Hz	5 .9 kHz

* Режимите, които не са споменати в таблицата, вероятно не се поддържат. За оптимална резолюция Ви препоръчваме да изберете режим от таблицата по-горе.
