Marcă	ASUS
Model	13VH192C
Tip produs	Monitor LCD
Dimensiune ecran	18,5 inci (46,99 cm)
Rezoluție nativă	1366 x 768 pixeli
Rata de reîmprospătare	60 Hz
Conectori de intrare	VGA, DVI (pe selecție de modele)
Intrare audio	Da (pe modele cu difuzoare)
Difuzoare integrate	Da (pe selecție de modele)
Tehnologie de afișare	LCD
Funcții speciale	Tehnologia SPLENDID™ (5 moduri video), ajustare automată
Alimentare	110-240 V CA, 50/60 Hz
Consum electric	Aproximativ 20 W
Dimensiuni (cu suport)	Aproximativ 44 x 34 x 18 cm
Greutate	Aproximativ 3,5 kg
Unghi de vizualizare	170° orizontal / 160° vertical
Luminozitate	250 cd/m²
Contrast	1000:1
Timp de răspuns	5 ms
Siguranță	Utilizare cu calculatoare certificate UL, priză compatibilă
Curățare	Cârpă moale și uscată, evitați produse chimice
Piese de schimb	Cabluri incluse (alimentare, VGA, audio)
Reparabilitate	Contactați un tehnician calificat

Întrebări frecvente - 13VH192C ASUS

Cum să pornesc monitorul ASUS 13VH192C?

Apăsați butonul de alimentare situat pe fața frontală a monitorului. Verificați dacă cablul de alimentare este conectat corect la monitor și la o priză electrică.

Ce fac dacă ecranul rămâne negru?

Asigurați-vă că monitorul și computerul sunt pornite. Verificați conexiunea cablului de semnal (VGA sau DVI). Dacă ledul de alimentare este chihlimbariu, monitorul este în modul de așteptare. Încercați să apăsați o tastă de pe tastatură sau să mișcați mouse-ul.

Cum ajustez imaginea automat?

Apăsați butonul de ajustare automată (de obicei butonul SPLENDID™) timp de 2-3 secunde. Funcționează doar pentru o intrare VGA.

Cum reglez luminozitatea și contrastul?

Utilizați meniul OSD (On-Screen Display) apăsând butonul MENU. Navigați până la setările de luminozitate și contrast, apoi ajustați conform preferințelor.

Imaginea este distorsionată sau prost centrată, ce fac?

Pentru o intrare VGA, apăsați butonul de ajustare automată timp de 2-3 secunde. Altfel, ajustați poziția orizontală sau verticală prin meniul OSD.

Cum conectez monitorul la un PC?

Conectați cablul VGA sau DVI între monitor și computer. Conectați cablul de alimentare. Porniți ambele dispozitive. Pentru sunet, utilizați cablul audio dacă modelul dvs. este echipat cu difuzoare.

Sunetul nu funcționează, ce fac?

Verificați dacă cablul audio este conectat corect la monitor și la PC. Reglați volumul PC-ului și al monitorului. Asigurați-vă că driverele audio ale PC-ului sunt instalate.

Ce moduri video sunt disponibile?

Tehnologia SPLENDID™ oferă 5 moduri video: Standard, Teatru, Joc, Peisaj și Noapte. Le puteți selecta prin butonul SPLENDID™.

Cum resetez setările de afișare?

Accesați meniul OSD și selectați opțiunea 'Resetare' sau 'Reset'. Confirmați pentru a restabili setările implicite.

Ce fac dacă culorile sunt anormale?

Inspectați cablul de semnal pentru pinii îndoiți. Efectuați o resetare prin OSD. Ajustați setările de culoare sau selectați o temperatură de culoare în meniul OSD.

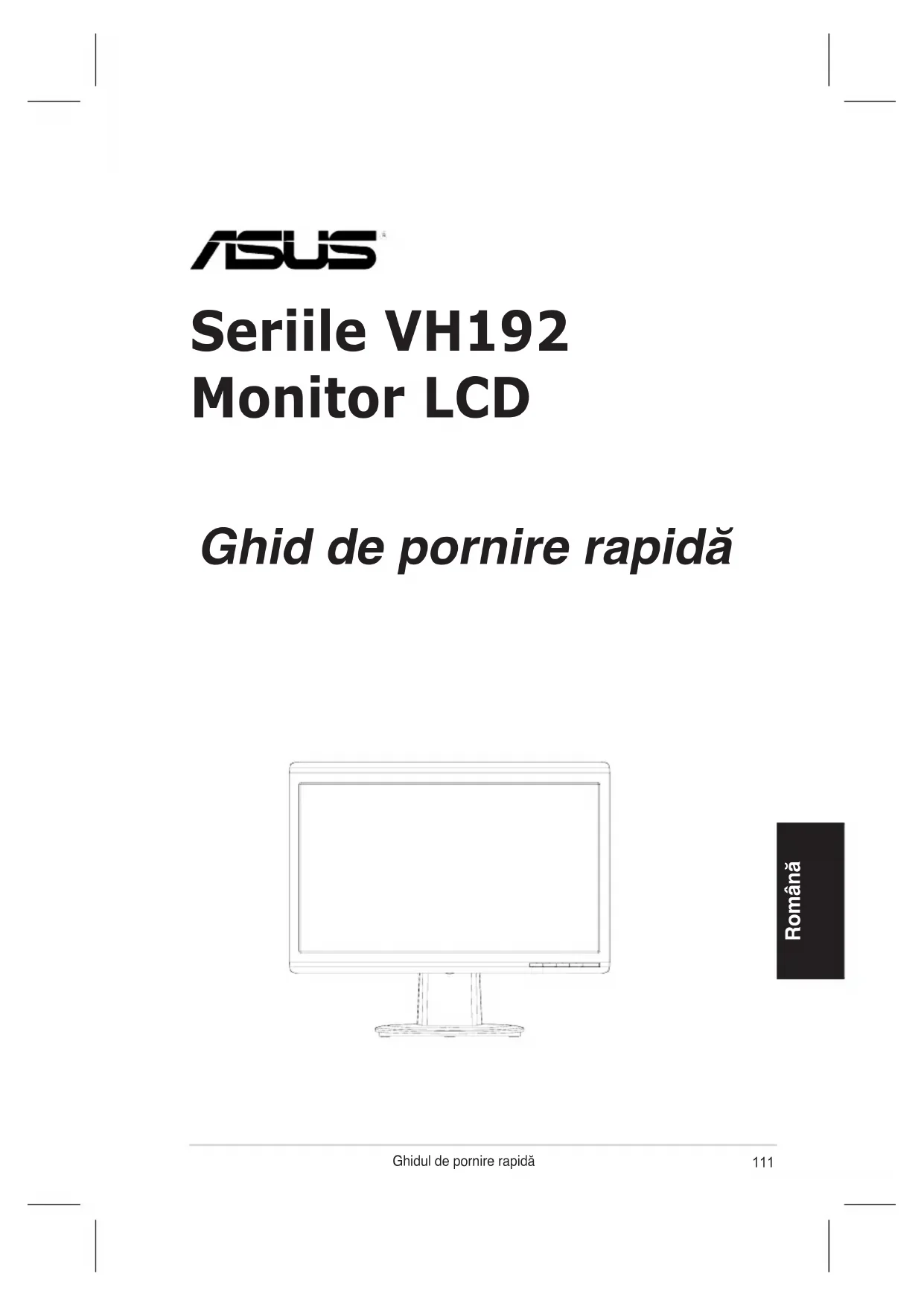

MANUAL DE UTILIZARE 13VH192C ASUS

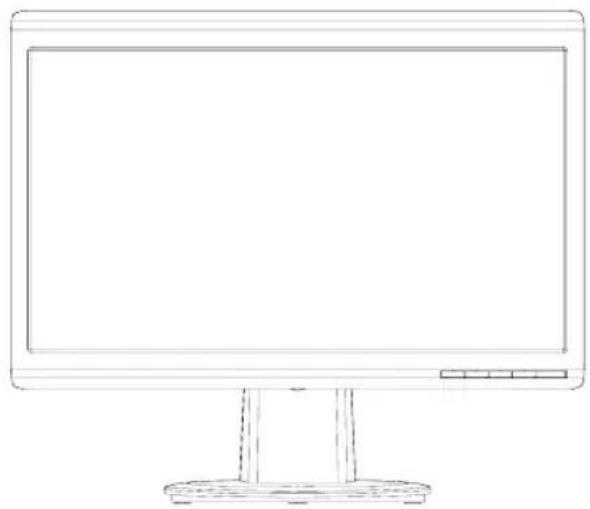

Ghid de pornire rapidă

Informații pentru siguranță

• Înainte de punerea în funcțiune a monitorului, citiți cu atenție întreaga documentație livrată împreună cu produsul.
• Pentru a preveni incendiile sau şocurile, nu expuneți niciodată monitorul la ploaie sau umezeală.
• Monitorul ar trebui alimentat numai de la tipul de sursă de energie indicat pe etichetă. Dacă nu sunteti sigur de tipul de energie electrică furnizat acasă, luați legătura cu distribuitorul dumneavoastră sau cu compania locală de furnizare a energiei.
• Utilizați un ștecher care respectă standardul de energie electrică local.
• Pentru a asigura functionarea corespunzătoare, utilizati monitorul numai cu calculatoarele de tip UL care au mufe corespunzătoare marcate intre 100-240V CA.
• În cazul în care întâmpinați probleme tehnice cu monitorul, luați legătura cu un tehnician de service calificat sau cu distribuitorul dumneavoastră.

Introducerea monitorului

Vedere în partea din față

1. Buton MENIU SPLENDID. TM*/Reglare automată**/leşiren
2. Tastă rapidă Volum/buton Micşorare (pentru modelele cu difuzor)
3. Buton MENIU/Introducere/Selectie
4. Tastă rapidă Luminozitate/buton Mărire

5. Buton Alimentare

6. Buton MENIU SPLENDID. ™*/Reglare automată**/Ieşiren

7. Tastă rapidă de reglare a contrastului/buton Micşorare (pentru modelele fără difuzor)
8. Buton MENIU/Introducere/Selectie
9. Tastă rapidă Luminozitate/buton Mărire
10. Buton Alimentare

* Tastă rapidă pentru selectie 5 moduri video presetate.
** Reglează imaginea automat prin apăsarea butonului timp de 2–3 secunde.

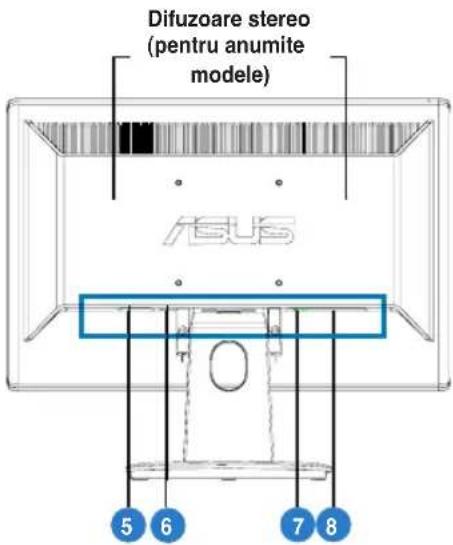

Vedere în partea din spate

1. Port intrare c.a.
2. Port intrare audio (pentru modelele cu difuzor)
3. Port DVI (pentru anumite modele)
4. Port VGA

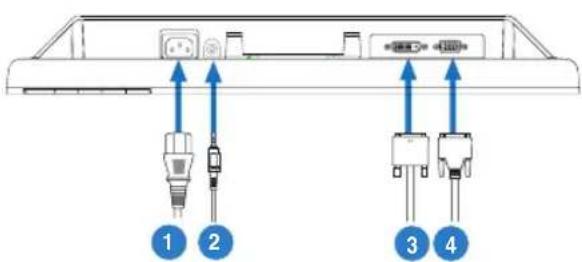

Conectați cablurile după cum este indicat:

1. Cablu de alimentare
2. Cablu de intrare audio (pentru modelele cu difuzor)
3. Cablu de semnal DVI (pentru anumite modele)
4. Cablu de semnal VGA

- Pentru conectarea cablului de alimentare: conectați un capăt al cablului de alimentare în siguranță la portul de intrare c.a. al monitorului, celălalt capăt la o bornă de alimentare.

Pentru a conecta cablul VGA/DVI:

a. Introduceti conectorul VGA/DVI în portul VGA/DVI al monitorului LCD.

b. Conectați celălalt capăt al cablului VGA/DVI la portul VGA/DVI al calculatorului dumneavoastră.
c. Strângeti cele două şuruburi pentru a fixa conectorul VGA/DVI.

- Pentru conectarea cablului audio (Pentru acele modele cu difuzor): conectați un capăt al cablului audio la portul Audio al monitorului, iar celălalt capăt la portul de ieșire audio al computerului.

Atunci când ambele cabluri VGA și DVI sunt conectate, puteți alege fie modul VGA, fie modul DVI din meniul Selectare Intrare a funcțiilor OSD (pentru anumite modele).

Depanarea (Întrebări frecvente)

Problemă Posibilă soluție

LED-ul putere nu este aprins	Apăsați butonul pentru a verifica dacă monitorul este în modul ON (Pornit).Verificați conectarea corectă a cablului de alimentare la monitor și la priza de curent.
LED-ul de putere luminează portocaliu și nu există imagine pe ecran	Verificați dacă monitorul și calculatorul sunt în modul PORNIT.Asigurați-vă de conectarea corectă a cablului de semnal la monitor și la calculator.Verificați cablul de semnal și asigurați-vă că pinii nu sunt îndoiti.Conectați calculatorul cu un alt monitor disponibil pentru a verifica dacă funcționează corect calculatorul.
Imaginea de pe ecran este prea decolorată sau prea întunecată	Reglați setările de Contrast și Strălucire prin intermediul OSD.
Imaginea de pe ecran nu este corect central sau dimensionată	Apăsați butonul /mp de 2-3 secunde pentru reglarea automată a imaginii (numai pentru intrarea VGA).Reglați setările poziției pe orizontală sau ale poziției pe verticală prin intermediul OSD (numai pentru intrarea VGA).
Imaginea de pe ecran este instabilă imagine apare un model val	săsigpreți-vă de conectarea corectă a cablului de semnal la monitor și la calculator.Deplasați dispozitivele electrice care pot produce interferență electrică.
Imaginea de pe ecran are defecte de culoare (albul nu pare alb)	Verificați cablul de semnal și asigurați-vă că pinii nu sunt îndoiti.ExecutațiReinitiálizare totalăprin intermediul OSD.Reglați setările de culoare R/G/B sau selectați Temperatura Culorii prin intermediul OSD.
Imaginea de pe ecran este neclară sau în ceață (pentru modelele cu difuzor)	Apăsați butonul /mp de 2-3 secunde pentru reglarea automată a imaginii (numai pentru intrarea VGA).Reglați setările de Fază și Ceas prin intermediul OSD (numai pentru intrarea VGA).
Fără sunet sau sunetul are volum scăzut (pentru modelele cu difuzor)	Asigurați-vă de conectarea corectă a cablului audio la monitor și la calculator.Reglați setările de volum ale monitorului și a calculatorului.Asigurați-vă că este corect instalat și activat driverul cardului de sunet al calculatorului.
Camera Web sau șirul de microfoane nu funcționează	Asigurați-vă că ați conectat cablul USB 2.0 în siguranță atât la monitorul LCD, cât și la calculatorAsigurați-vă că utilizați sistemele de operare Microsoft®Windows®Vista / XP Service Pack 2 (3).

Moduri de operare suportate

Rezolutie Frecvență de			Frecvență Orizontală
	reîmprospătare
640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1366 x 768 (Primary)	60 Hz	5 .9 kHz	9

* Este posibil ca modurile care nu sunt listate în tabel să nu fie suportate. Pentru rezoluție optimă, vă recomandăm să alegeți un mod listat în tabelul de mai sus.
