1.1 欢迎使用！

感谢您购买 ASUS 便携式 USB 触摸显示器！

最新型的 ASUS 便携式 USB 触摸显示器可为您的日常生活提供便携性和生产率，提升您的观看和工作体验。

1.2 物品清单

检查包装中是否包括下列物品：

√ 便携式 USB 显示器
√ 快速入门指南
√ 保修卡
√ USB Type-C 线缆
√ USB C 型转 A 型适配器（选购）
√ USB C 型转 A 型线缆（选购）
√ 保护套
√ Mini HDMI 转 HDMI 线缆
√ PD 30W 适配器

- 如果上述任何物品损坏或缺失，请立即与经销商联系。

1.3 显示器简介

1.3.1 前部概览和充电说明

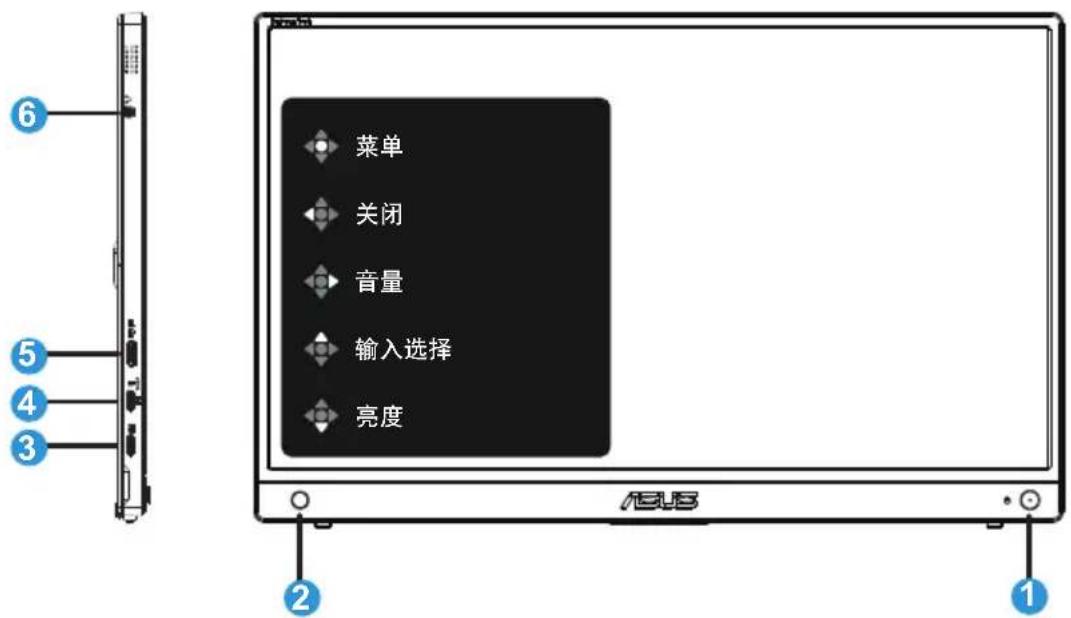

菜单 关闭 音量 输入选择 亮度 ② ① ⑥ ⑤ ④ ③ ASUS

1. 电源 按钮/电源LED

• 连接到有效输入源时，按此按钮开启/关闭显示器。
• 下表介绍电源指示灯的颜色定义。

状态	说明
蓝色	开机模式
红色	充电模式
绿色	充电完成
暗		关闭
橙色	待机模式

2. 5向键

• 开启按钮功能菜单。激活所选的 OSD 菜单项目。
• 增加/减小值或向上/下/左/右移动选择。

3. USB Type-C端口()

- 用于电池充电；收件箱PD适配器供电达12V@2.5A 30W

4. USB Type-C端口()

• 用于连接到有效信号源，如笔记本电脑/PC/手机；信号输入最大支持1920 x 1080 @60Hz。
• Type-C输出端（最大功率10W）需要首先连接直流电源适配器。

5. Mini-HDMI端口

- 将您的设备连接至HDMI端口。

6. 耳机插孔端口：

- 连接耳机插孔。

重要：

• 只可使用随附的电源适配器和USB线对显示器充电。使用其他电源适配器和线缆可能会对设备造成潜在损坏。
• 为了获得最佳性能，请使用MB16AMTR的电源适配器。

警告：适配器在使用期间可能会变热。当适配器连接到电源时，请勿盖住适配器，并使其远离身体。如果您的设备变得异常热，请从设备上拔掉 USB 线，然后将设备（包括电源适配器和 USB 线）发送给 ASUS 专业服务人员

1.3.2 QuickFit功能

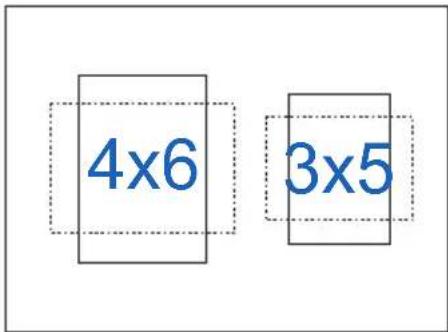

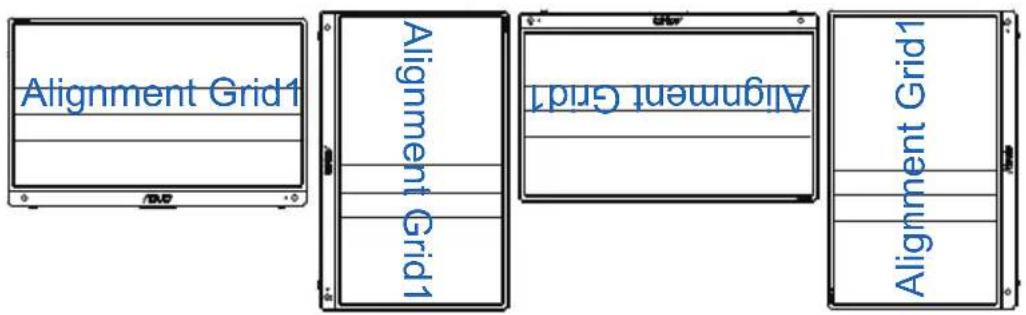

QuickFit 功能包含 2 种图案：(1) 网格 (2) 照片尺寸。

1. 网格图案：可帮助设计人员和用户组织页面内容和布局，以达到连贯的外观。

若启用了自动旋转，对齐网格 1 将自动旋转。

1. 照片尺寸：让摄影师和其他用户在屏幕上以实际尺寸观看和编辑照片。

4x6 3x5

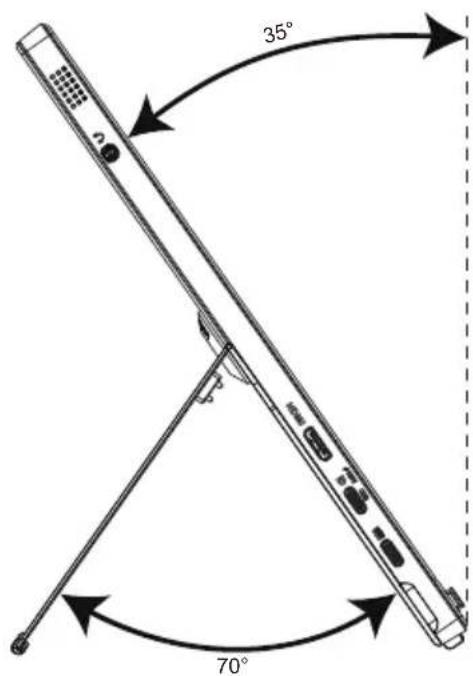

2.1 调整显示器

35° 70°

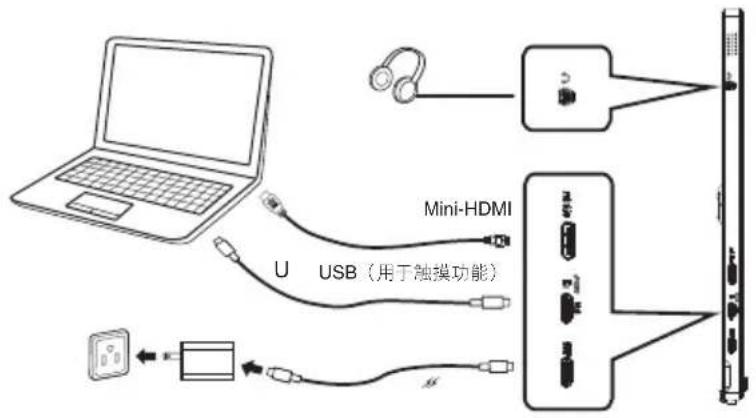

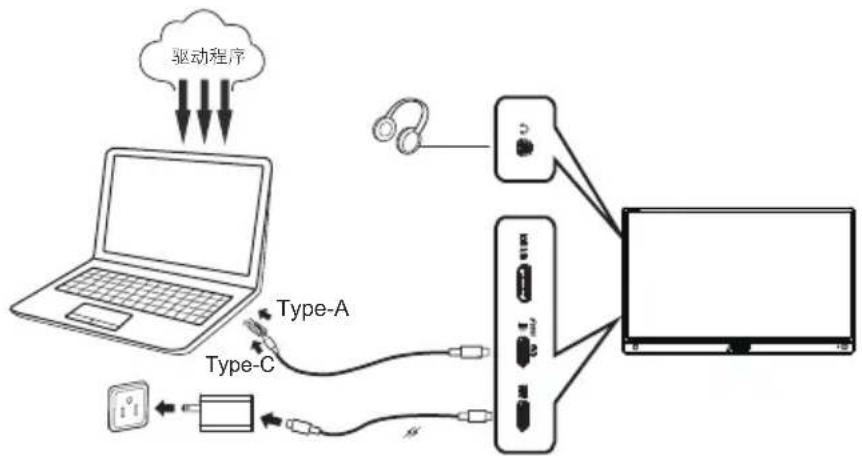

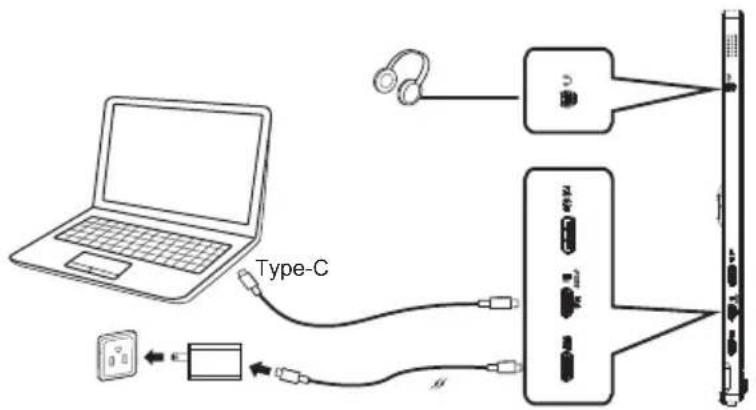

2.2 连接USB显示器和系统

A

Mini-HDMI U USB（用于触模功能）

或

B

Type-C

或

- 务必在显示器和输入设备之间连接USB线，才能启用触摸信号传输。

3.1 OSD（屏幕显示）菜单

3.1.1 如何重新配置

Splendid ASUS MB16A 61% □ 风景模式 HDMI 1080p 60Hz 标准模式 sRGB模式 风景模式 剧场模式 游戏模式 夜晚模式 阅读模式 暗房模式

1. 按5向按钮 的中间位置以显示OSD菜单。
2. 移动向上和向下键 ☐ 切换菜单中的选项。在从一个图标移到另一个图标时，选项名称高亮显示。
3. 如要选择菜单中高亮显示的项目，请移动向右键或中间按钮。
4. 移动向上和向下键选择所需的参数。
5. 移动向右键 或中间按钮 进入滑块，然后使用向上或向下键（视菜单中的指示器而定）进行更改。
6. 移动向左键 返回之前的菜单。

-：显示此图标时，表示从输入源获取电源
- : 电池电源
-：电池正在充电

3.1.2 OSD 功能介绍

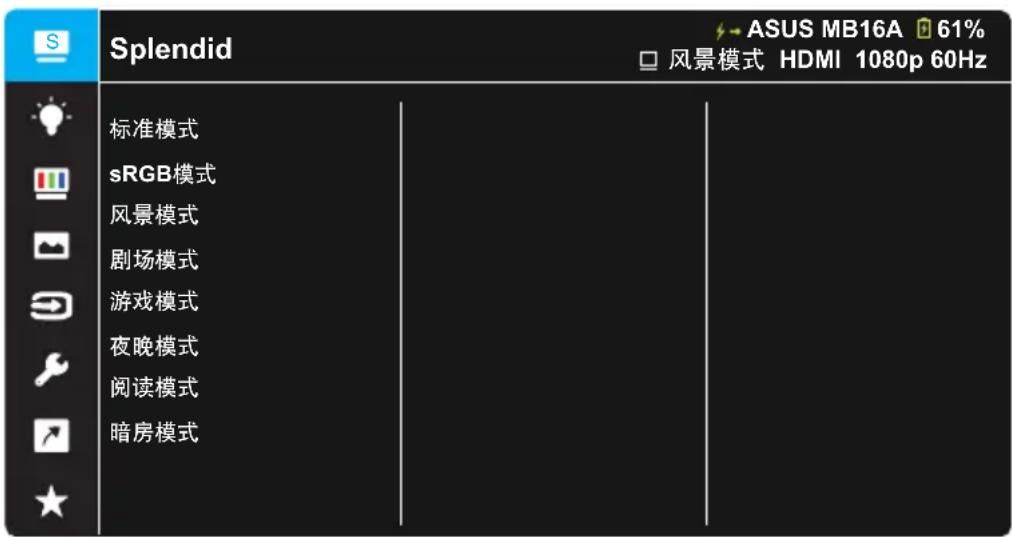

1. Splendid

此功能包含 8 个子功能，您可以根据需要进行选择。

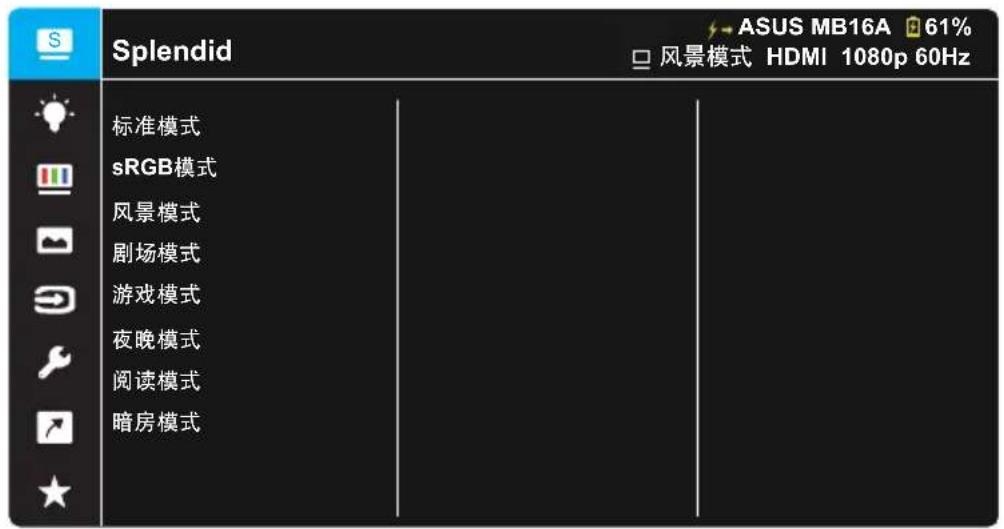

Splendid ASUS MB16A 61% □ 风景模式 HDMI 1080p 60Hz 标准模式 sRGB模式 风景模式 剧场模式 游戏模式 夜晚模式 阅读模式 暗房模式

• 标准模式：这是使用 SPLENDID™ 视频智能技术编辑文档时的最佳选择。
• sRGB模式：浏览PC中的照片和图形时，这是最佳选择。
• 风景模式：这是使用 SPLENDID™ 视频智能技术显示风景照片时的最佳选择。
• 剧场模式：这是使用 SPLENDID™ 视频智能技术观看影片时的最佳选择。
• 游戏模式：这是使用 SPLENDID™ 视频智能技术玩游戏时的最佳选择。
• 夜晚模式：这是使用 SPLENDID™ 视频智能技术玩暗场景游戏或观看黑暗场景影片时的最佳选择。
• 阅读模式：这是读书时的最佳选择。
• 暗房模式：在弱背景光环境中，这是最佳选择。

• 在标准模式下，用户不能配置饱和度、肤色、清晰度和ASCR功能。
• 在 sRGB 模式下，用户不能配置饱和度、色温、肤色、清晰度、对比度和 ASCR 功能。
• 在阅读模式下，用户不能配置饱和度、肤色、ASCR、对比度和色温等功能。

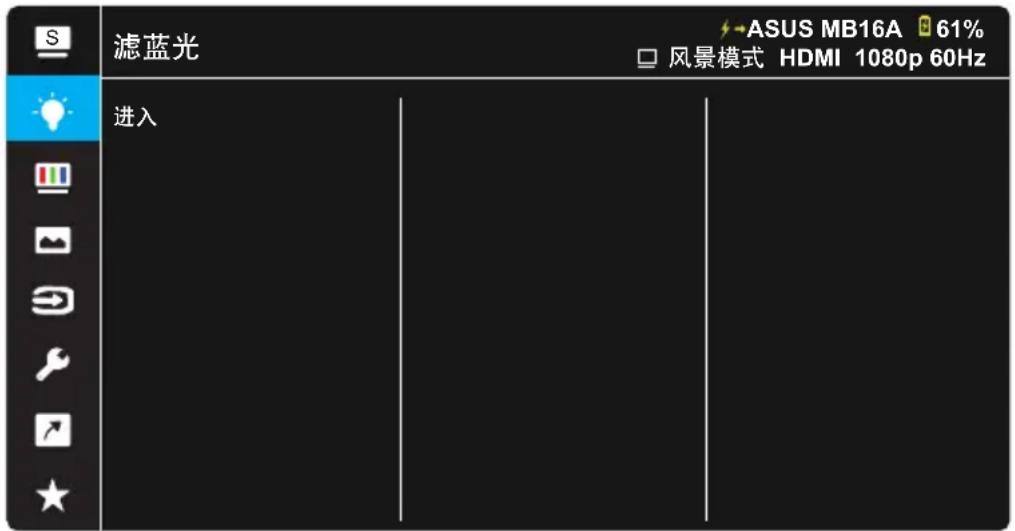

2. 滤蓝光

调整LED背光灯发出的蓝光的能量级。

S 滤蓝光 ASUS MB16A 61% □ 风景模式 HDMI 1080p 60Hz 进入

- 滤蓝光：利用此功能，您可以调整滤蓝光级别，范围是从最小值到最大值，最小值：无变化，最大值：级别越高，散射的蓝光越少。在启用滤蓝光时，自动导入标准模式的默认设置。除了最大级别外，用户还可以配置亮度。最大值是优化设置。它与TUV低蓝光认证兼容*。用户不能配置亮度功能。

- 当用户将滤蓝光条调整到最大级别时。

请参考下述说明以缓解眼睛疲劳：

• 用户长时间工作后，应停止注视显示屏一段时间。建议在使用电脑连续工作1小时后，休息片刻（至少5分钟）。经常稍事休息比单次长时间休息更有效。
• 为了尽量减轻眼睛疲劳和干涩，用户应定期休息眼睛，注视一会儿远方的景物。
• 眼保健操有助于舒解眼睛疲劳。经常做眼保健操。如果眼睛持续疲劳，请就医。眼保健操：(1) 反复地向上和向下看 (2) 缓慢地转动眼球 (3) 斜着移动眼球。
• 高能蓝光容易导致眼睛疲劳和AMD（老年性黄斑变性）。滤蓝光能减少 70% （最多）有害蓝光，从而避免CVS（电脑视力综合症）。

3. 色彩

利用此功能选择您喜欢的图像颜色。

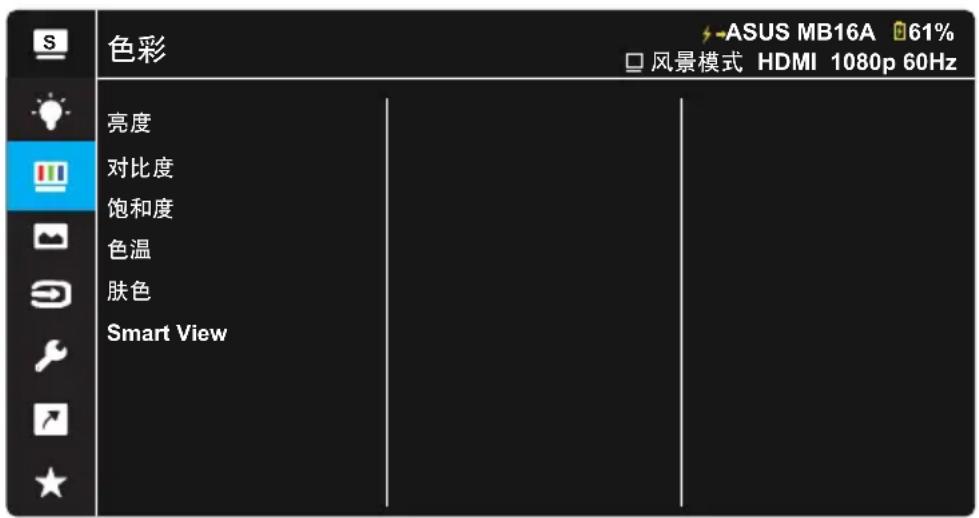

色彩 ASUS MB16A 61% □ 风景模式 HDMI 1080p 60Hz 亮度 对比度 饱和度 色温 肤色 Smart View

• 亮度：调整范围是0到100。
• 对比度：调整范围是0到100。
• 饱和度：调整范围是0到100。
• 色温：包含三种预设色彩模式（冷色温、正常、暖色温）和用户模式。
• 肤色：包含三种色彩模式，分别是红润色、自然色和黄艳色。
• Smart View：通过“Smart View”技术，可从多种视位观看。

- 在用户模式下，用户可以配置R（红色）、G（绿色）和B（蓝色），调整范围是0～100。

4. 图像

您可以在此主功能中调整图像清晰度、Trace Free、画面控制、VividPixel 和 ASCR。

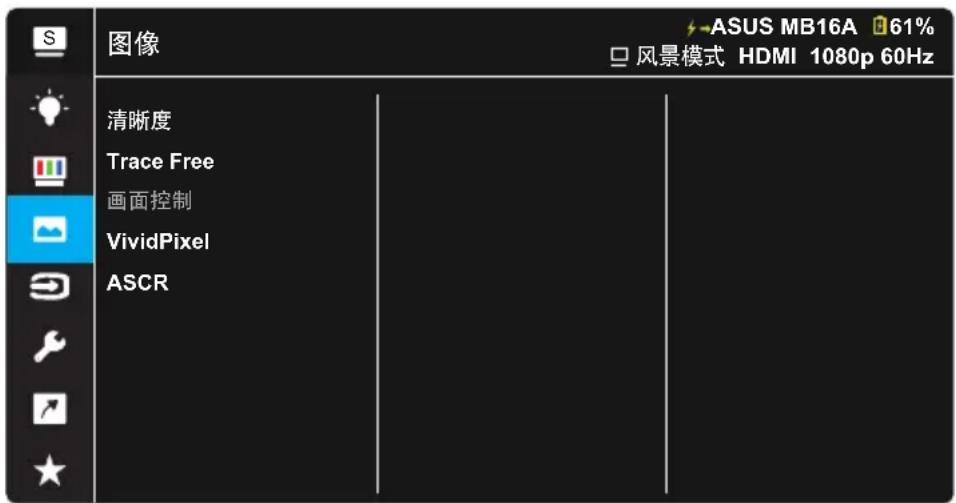

图像 ASUS MB16A 61% □ 风景模式 HDMI 1080p 60Hz 清晰度 Trace Free 画面控制 VividPixel ASCR

• 清晰度：调整图片清晰度。调整范围是0到100。
• Trace Free：使用驱动加速技术加快响应时间。调整范围是0（慢）到100（快）。
• 画面控制：将画面比例调整为“全屏幕”、“4:3”。
• VividPixel：ASUS独家技术，可提供逼真视觉体验，展现清晰细节效果。调整范围是0到100。
• ASCR：选择启用或禁用以启用或禁用动态对比功能。

- 4:3 仅在输入源为4:3 格式时可用。

5. 输入选择

选择输入源：HDMI、Type-C 输入信号。

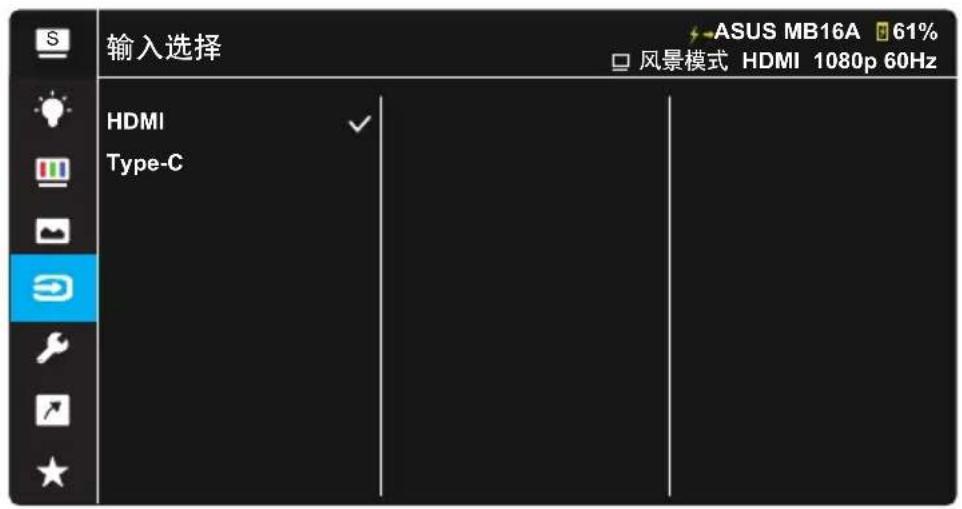

输入选择 ASUS MB16A 61% □ 风景模式 HDMI 1080p 60Hz HDMI Type-C

6. 系统

调整系统配置。

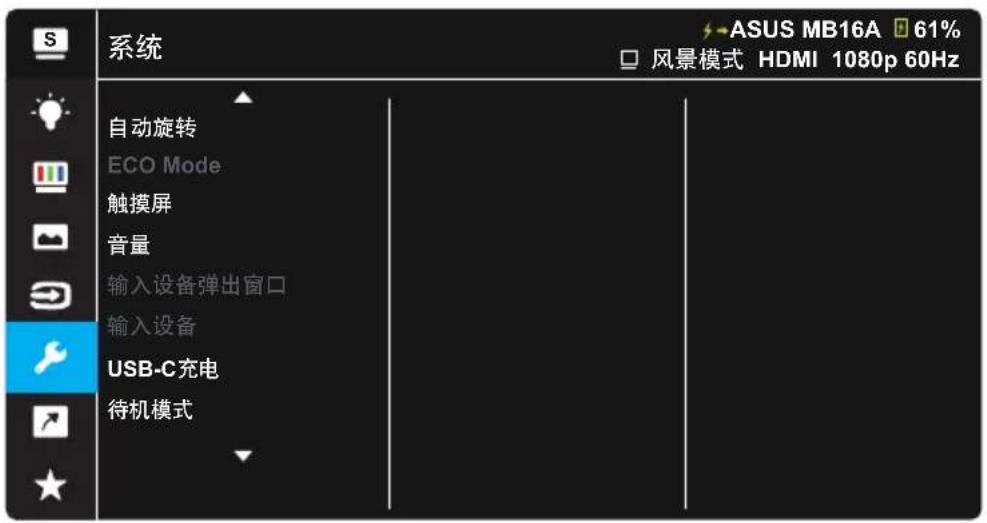

系统 ASUS MB16A 61% □ 风景模式 HDMI 1080p 60Hz 自动旋转 ECO Mode 触摸屏 音量 输入设备弹出窗口 输入设备 USB-C充电 待机模式

系统 ASUS MB16A 61% 风景模式 HDMI 1080p 60Hz GamePlus QuickFit 菜单设置 语言 按键锁 电源键锁 显示信息 恢复出厂模式 简体中文

- 自动旋转：启用/禁用图像自动旋转。请注意，自动旋转功能只能在安装了DisplayWidget Center软件的Windows操作系统中使用。

- ECO Mode: 激活此经济模式以达到省电目的。电池电量低于 20 % 时，ZenScreen系统开始与笔记本/PC通讯进行亮度调整以使整体使用时间更长些。（由于大多数手机不能给其它信号源供电，此模式仅适用于笔记本/PC）。

* 在打开ECO模式之前请选择“从笔记本/PC充电”。
* ECO模式仅适用于Type C输入，在HDMI输入下被禁用。

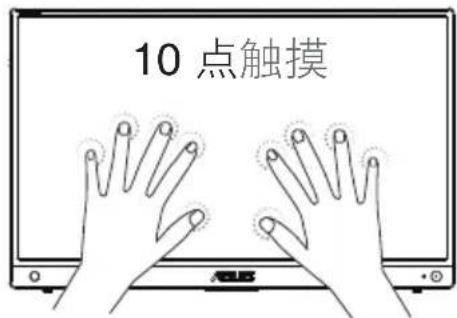

- 触摸屏：便携显示器MB16AMTR是一款触摸显示器，采用10点触摸面板技术。请使用Windows 10操作系统或更高版本。您既可以单指触摸，也可以多指触摸，最多支持同时10点触摸。您也可以在此禁用触摸功能。

10 点触摸

- 音量：调整耳机和扬声器输出音量大小。

- 输入设备弹出窗口：允许/禁止在连接期间弹出“输入设备”和“从PC供电”问题。

- 输入设备：

如果连接到移动电话，请选择“电话”（由于普通移动设备无法提供足够的电力输出，因此选择“电话”时不提供电源功能）。如果连接到笔记本/PC，请选择“笔记本/PC”，然后选择“从笔记本/PC充电”以提供充电功能。此功能可以延长工作时间。在PC子功能中，可以通过选择“无需从笔记本/PC充电”而禁用电源功能。

*此处的“不充电”是指获取的电源电流低于100mA，这不会影响所连接的主机设备的电池使用时间/使用情况。 *由于一些笔记本/PC功率输出有限，选择“从笔记本/PC充电”或打开ECO模式后ZenScreen电池仍会耗电。

- USB-C充电：Type-C输出端（最大功率10W）需要首先连接直流电源适配器。不使用时可以关闭（禁用）。

- 待机模式：选择“启用”时，在节能模式下将保持唤醒状态；选择“禁用”时，进入省电模式15秒后将关闭显示器。

- GamePlus: GamePlus功能提供一个工具包，可使用户在玩不同类型的游戏时建立更好的游戏环境。特别是，十字瞄准线功能专为喜欢第一人称射击(FPS)类游戏的新游戏玩家或初玩者而设计。

激活GamePlus:

- 按GamePlus按钮进入GamePlus主菜单。

- 激活十字瞄准线、定时器或显示对齐等功能。

- 向上/向下移动 按钮进行选择，然后按 确认所需的功能。按 离开和退出。

- 十字瞄准线/定时器可以通过移动 5 向键进行移动。

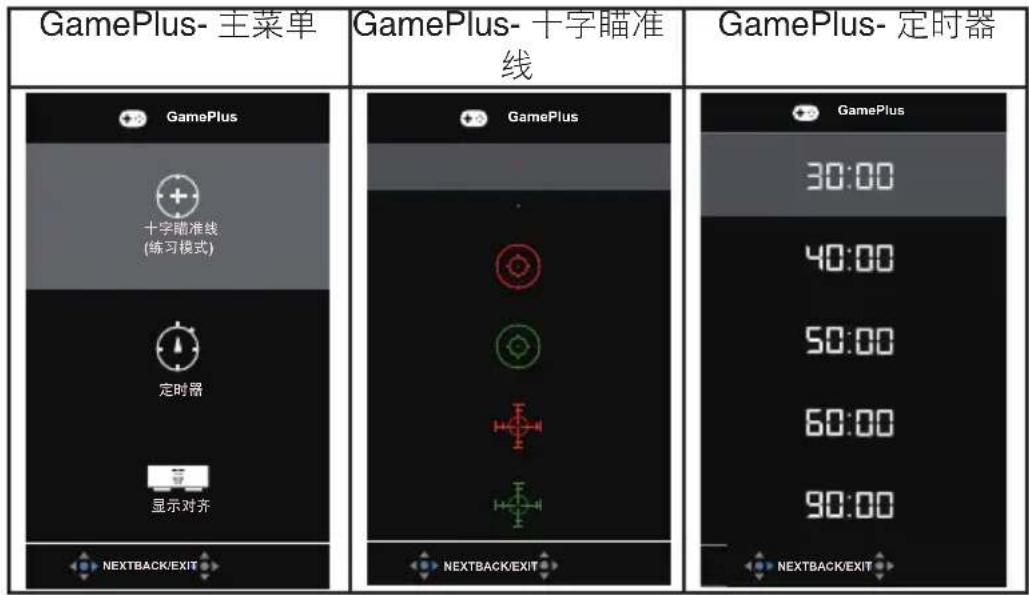

GamePlus- 主菜单 GamePlus- 十字瞄准线 GamePlus- 定时器 十字瞄准线 (练习模式) 定时器 显示对齐 NEXTBACK/EXIT NextBack/EXIT NextBack/EXIT NextBack/EXIT 30:00 40:00 50:00 60:00 90:00

• QuickFit：有关详细信息，请参见1-4页。
• 菜单设置：调整OSD画面的菜单时间、DDC/CI和透明度。
• 语言：选择 OSD 语言。选项包括：英语、法语、德语、西班牙语、意大利语、荷兰语、俄语、波兰语、捷克语、克罗地亚语、匈牙利语、罗马尼亚语、葡萄牙语、土耳其语、简体中文、繁体中文、日语、韩语、波斯语、泰语、印度尼西亚语、乌克兰语和越南语。
• 按键锁：禁用所有按键功能。按住向下按钮五秒以上可以禁用按键锁功能。
• 电源键锁：禁用/启用电源键。
• 显示信息：显示关于显示器的信息。
• 恢复出厂模式：选择“是”时，所有设置恢复至出厂默认模式。

7. 快捷方式

选择此选项时可以设置快捷键。

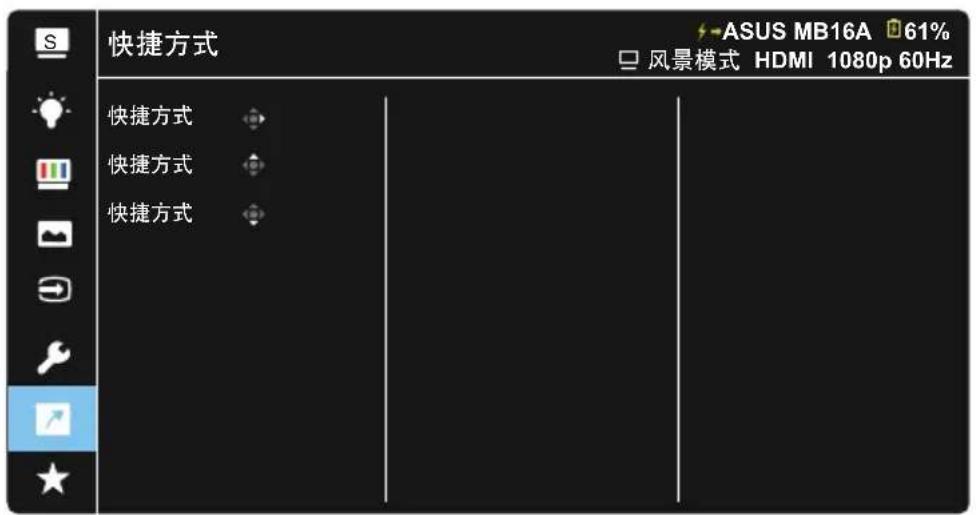

快捷方式 快捷方式 快捷方式 背景模式 HDMI 1080p 60Hz ASUS MB16A 61% 快捷方式 快捷方式 快捷方式

- 快捷方式：用户可以选择“滤蓝光”、“Splendid”、“亮度”、“对比度”、“自动旋转”、“输入选择”、“音量”等，并将其设为快捷键。右键默认为音量。向上键默认为输入选择。向下键默认为亮度。

8. MyFavorite

加载 / 保存显示器的所有设置。

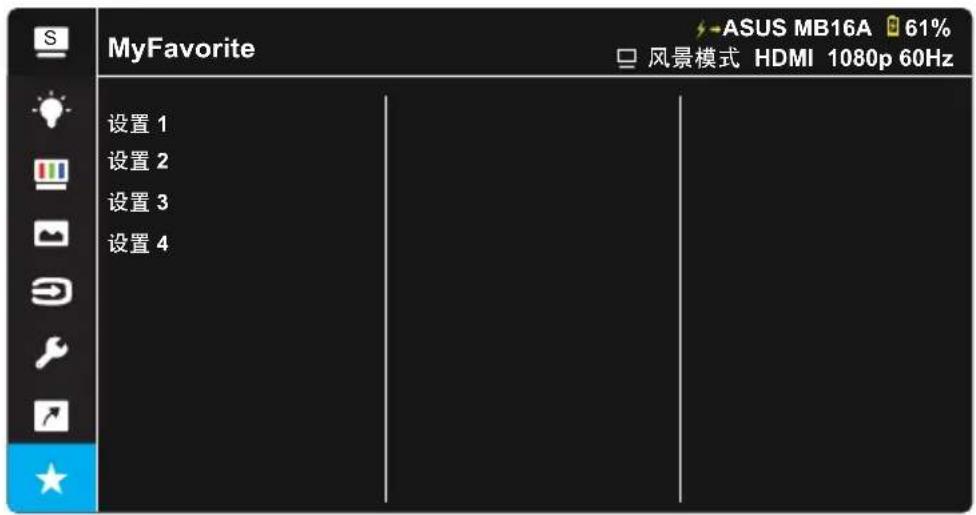

MyFavorite ASUS MB16A 61% □ 风景模式 HDMI 1080p 60Hz 设置 1 设置 2 设置 3 设置 4

3.2 DisplayWidget Center

请前往 MB16AMTR 官网，找到 “Support”（支持）标签，选择 “Driver &Utility”（驱动程序和实用程序），下载最新的 DisplayWidget Center。

请始终首先将您的 MB16AMTR 连接到输入设备，然后再开启 DisplayWidget Center。

我们还建议您在电脑桌面上创建 DisplayWidget Center 的快捷方式，以便于激活。

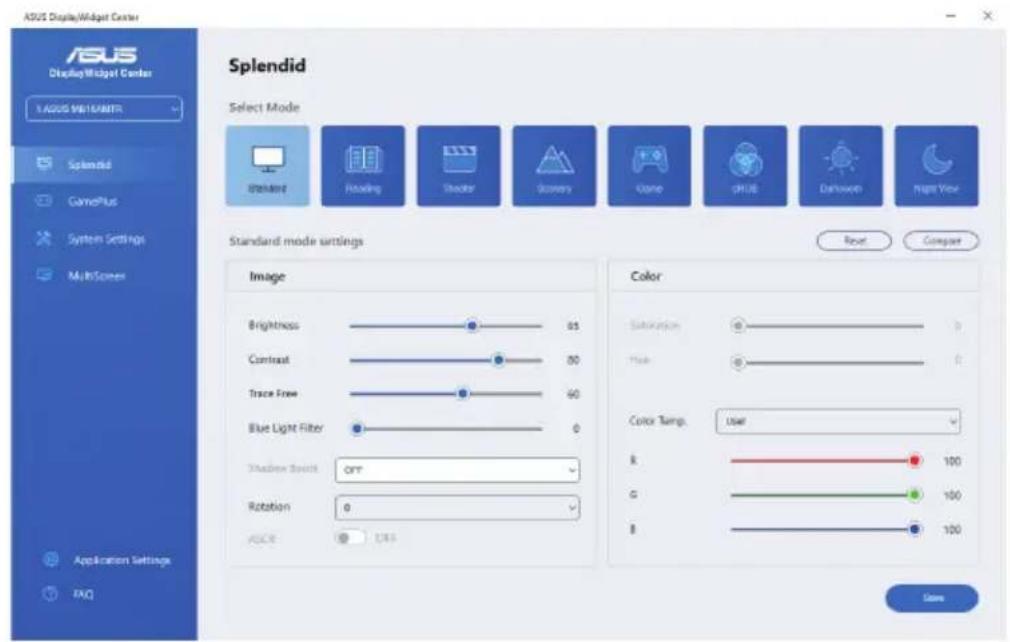

ASUS Display/Widget Center ASUS METHAMETER Splendid Camplus System Settings MultiScene Application Settings FAQ Splendid Select Mode Standard Reading Steater Geometry None PHUE Darkwood Night View Standard mode settings Reset Compare Image Brightness 85 Contrast 80 Trace Free 60 Blue Light Filter 0 Shadow Beats OFF Rotation 0 ACC 1.05 Color Saturation 0 Tide 0 Color Temp. User R 100 G 100 B 100 OK

3.3 触摸面板设置

当输入设备连接了多个扩展显示器时，请按照下述指南进行触摸设置。

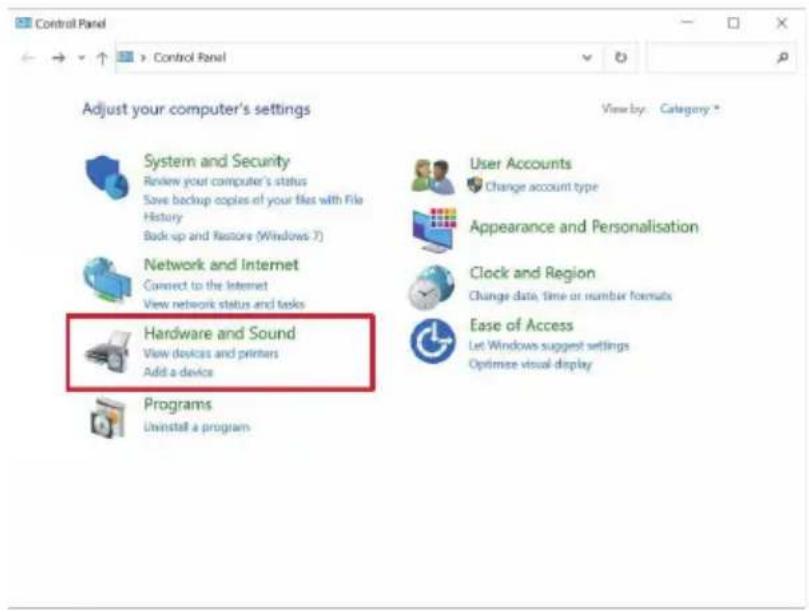

在 Windows 搜索框中搜索 “Control Panel”（控制面板），然后单击它。

单击 Hardware and Sound (硬件和声音) > 单击 Tablet PC Settings (平板电脑设置) > 单击 Setup (设置)

按照屏幕提示按 Enter 键或触摸屏幕，当设置消息在非触摸面板上时请按 Enter 键，当设置消息移动到 MB16AMTR 屏幕上时请触摸 MB16AMTR 屏幕；设置至此完成。

型号 MB16AMTR
面板尺寸	15.6英寸(16:9,39.49cm)宽屏
分辨率 1920 x 1080
亮度(典型) 250尼特
对比度(典型) 700:1
显示颜色数 262K
水平频率 24KHz ~ 83KHz (HDMI) / 83KHz(Type-C)
垂直频率 50Hz ~ 61Hz (HDMI/Type-C)
数字输入	USB Type-C(DisplayPort Alt模式和Displaylink)/Mini HDMI
色彩 深灰色
功耗 ≤ 10 W
工作温度 0° ~ 40°C
物理尺寸 (WxHxD) 35.99 x 22.68 x 1.19 cm
包装尺寸 (WxHxD) 48.80 X 29.80 X 8.80 cm
净重(估计) 1.15 kg
毛重(估计) 2.29 kg
额定电压	输入100-240V,50/60Hz;输出5V或9V ---,3.0A,或者12V ---,2.5A

*规格如有变更，恕不另行通知。

3.5 故障排除（常见问题）

问题 可能的解决办法
电源 LED 不亮	· 按按钮,检查显示器是否处于开机模式。· 检查信号线是否正确连接至显示器和计算机。· 检查USB C型线是否正确连接至显示器和适配器“直流输入”端口。
电源 LED 显示黄色,屏幕上不显示任何图像	· 检查显示器和计算机是否均处于开机模式。· 确保信号线正确地连接在显示器和计算机之间。· 检查信号线,确保没有插针弯曲。· 将计算机连接到一台工作正常的显示器,检查计算机是否工作正常。
屏幕图像太亮或太暗 · 利用	按钮调整亮度设置。
屏幕图像跳动或图像中出现波纹图案	· 确保信号线正确地连接在显示器和计算机之间。· 移开可能导致电子干扰的电子设备。
如何在出厂默认设置下使用C转DP线?	· 将ASUS PD适配器插头插入直流输入端口(出厂默认的“OSD USB-C充电”选项为“启用”)· 将C转DP线插头插入USB-C端口。· 开始使用MB16AMTR。
在使用Type-C转DP线连接过程中,将OSD USB-C充电选项从“启用”切换为“禁用”时没有信号。如何解决此问题?	· 必须先连接电源。然后按照以下步骤配置显示器。1. 将ASUS PD适配器插头插入直流输入端口。2. 输入视频:(a) 通过mini HDMI线输入HDMI视频。(b) 通过C转C线输入USB Type-C视频。(c) 通过C转A线输入USB Type-C视频。3. 打开主菜单OSD。将“USB-C充电”设为“启用”。4. 重新连接C转DP线
带Type C端口的设备无法支持DP ALT模式	· 请访问ASUS官方网站,搜索MB16AMTR驱动程序,在产品页面,找到“Support”(支持)标签,然后选择“Driver &Tools”(驱动程序和工具)。
设备死机时的强制重启方法(“电池”画面有强制重启功能)	• 同时按住五向键中心和电源键1~2秒。
启动过程中反复显示ASUS徽标	• 检查是否已连接适配器。• 使用原厂Type-C线和适配器。
连接Type-C线之后无法显示图像	• 使用原厂Type-C线和适配器

3.6 支持的时序列表

PC支持的主时序

分辨率 刷新率 水平频率
640x480	60Hz 31.469
800x600 60Hz 37.879
1024x768 60Hz 48.363
1280x720	60Hz 44.772
1280x960 60Hz 60
1280x1024 60Hz 63.981
1440x900 60Hz 55.935
1680x1050 60Hz 65.29
1920x1080 60Hz 66.587
640x480P	60Hz 31.469
720x480P 60Hz 31.469
720x576P 50Hz 31.25
1280x720P 50Hz 37.5
1280x720P 60Hz 45
1920x1080P 50Hz 56.25
1920x1080P 60Hz 67.5
