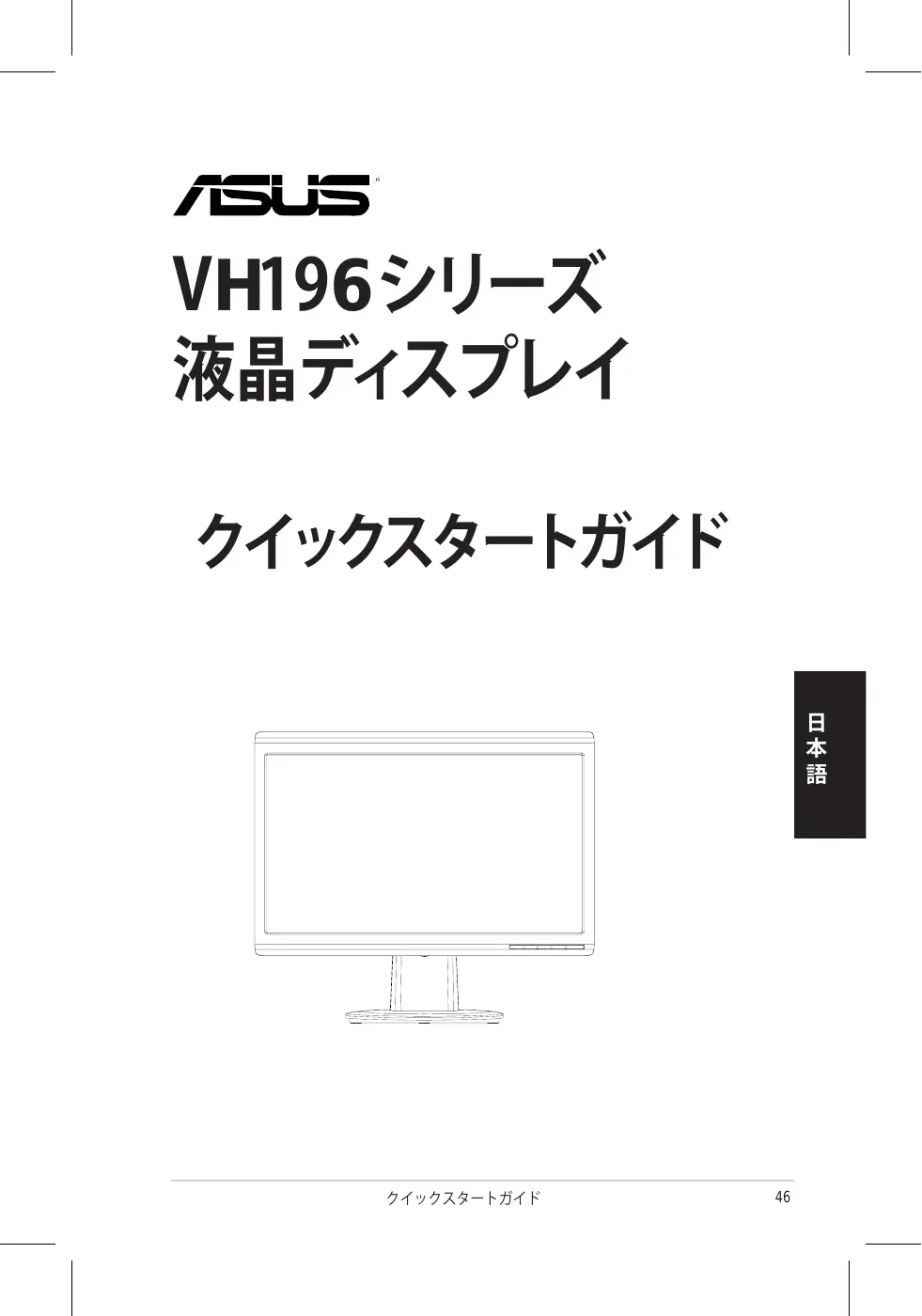

VH196 シリーズ 液晶ディスプレイ クイックスタートガイド 日 本 語

ディスプレイ（以下「本製品」とも表記）をセットアップする前に、本製品に添付の マニュアルをよくお読みください。

火事及び感電の原因となりますので、水分・湿気のある場所で本製品を使用しない でください。

本製品に表示されている規格以外の電源は使用しないでください。電源のタイプが 分からない場合は、販売店または最寄りの電力会社にお問い合わせください。

お住まいの地域の電源規格に対応した電源プラグを使用してください。

UL 規格認定のコンピュータのみを使用してください。認定されたコンピュータには 100-240V ACと表示のあるコンセントが付いています。

技術的な問題が発生した場合は、ASUS公認のサービスセンターまたは販売代理店 にお問い合わせください。

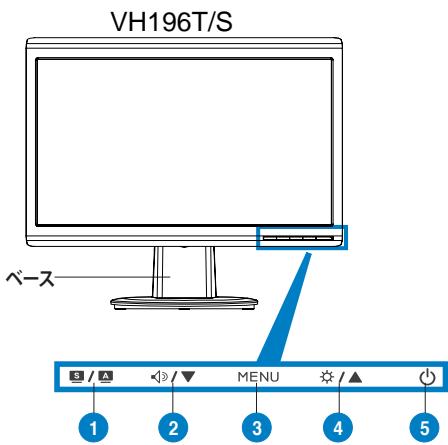

1. SPLENDID™* / 自動調節** / MENU退出ボタン 2. ボリュームホットキー/▼ボタン （スピーカー搭載モデル） 3. MENU/入力/選択ボタン 4. 輝度ホットキー/▲ ボタン 5 . 電源ボタン

1. SPLENDID™* / 自動調節** / MENU退出ボタン 2. コントラストホットキー/▼ボタン （スピーカー非搭載モデル） 3. MENU/入力/選択ボタン 4. 輝度ホットキー/▲ ボタン 5. 電源ボタン

* ホットキーで５つのビデオモードからモードを選択できます。 ** ボタンを２〜３秒押すと、画像を自動調節します（MK241H のみ）。

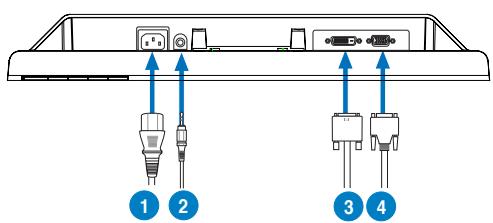

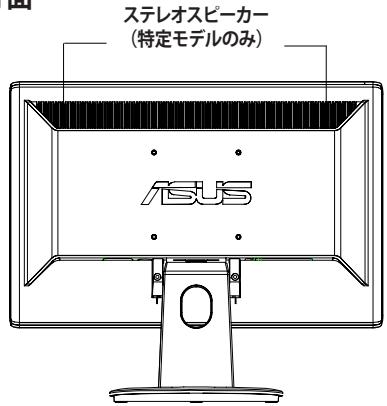

ケーブルを接続する 以下の手順で各ケーブルを接続します。 1. 電源コード 2. オ ーディオ入力ケーブル （スピーカー搭載モデル） 3. DVI 信号ケーブル （特定モデルのみ） 4. VGA信号 1

電源コード：電源コードのコネクタをディスプレイの AC 入力ポートに接続し、プラ グを電源コンセントに接続します。

VGA/DVIケーブル： a. b. c.

VGA/DVI コネクタをディスプレイの VGA/DVI ポートに接続します。 VGA/ DVIケーブルをコンピュータの VGA/DVI ポートに接続します。 ２本のネジで VGA/DVI コネクタを固定します。

オーディオケーブル（スピーカー搭載モデル）：オーディオケーブルをディスプレイ のオーディオ入力ポートとコンピュータのオーディオ出力ポートに接続します。 VGAケーブルと DVIケーブルを両方接続すると、OSD（オンスクリーンディスプレイ） の項目「Input Select（入力選択）」で VGA モードまたは DVI モードからモードを 選択できます。 （特定モデルのみ）

電源 LED が黄色で点灯し、画像が表示されない

ボタンを押しモニタがオンになるか確認します。 • 電源コードが正しくモニタと電源コンセントに接続 されているか確認します。 • モニタとコンピュータがオンになっていることを確 認 します。 • 信号ケーブルが正しくモニタとコンピュータに接続 されているか確認します。 • 信号ケーブルのピンが曲がっていないことを確 します。 • コンピュータを他のモニタに接続し、コンピュータ に問題がないか確認します。

• OSDでコントラストと輝度を調節します。

画像が中央に表示されない、 サイズが合っていない

画像の色に問題がある （本来の色が表示されない等）

ボタンに2〜3 秒触れると、画像が自動調整 されます（VGA 入力のみ）。 • OSDで水平と垂直の値を調節します（VGA入力のみ）。 • 信号ケーブルが正しくモニタとコンピュータに接続さ れているか確認します。 • 電気干渉を起こしている電気機器を移動します。 • 信号ケーブルのピンが曲がっていないことを確認し ます。 • OSD の項目「All Reset」を選択しリセットします。 • OSDで R/G/B カラー設定を調節するか、色温度を調 節します。 •

ボタンを 2–3 秒押すと、画像が自動調整さ れます（VGA 入力 のみ）。 • OSD でフェーズまたはクロックを調節します （VGA 入力のみ）。 音が聞こえない、小さい（スピーカー搭載モデル） • オーディオケーブルを正しくモニタとコンピュータに 接続します。 • モニタとコンピュータの音量設定を確認します。 • コンピュータのサウンドカードドライバが正しくインス トールされ、有効になっていることを確認します。

サポートしている動作モード 解像度 リフレッシュレート 640 x 480 60 Hz 640 x 480 72 Hz 640 x 480 75 Hz 720 x 400 70 Hz 800 x 600 56 Hz 800 x 600 60 Hz 800 x 600 75 Hz 1024 x 768 60 Hz 1024 x 768 70 Hz 1152 x 864 75 Hz 1280 x 720 60 Hz 1280 x 768 60 Hz 1280 x 768 75 Hz 1280 x 800 60 Hz 1280 x 960 60 Hz 1280 x 1024 60 Hz 1360 x 768 60 Hz 1440 x 900（プライマリ） 60 Hz

水平周波数 31.5 kHz 37.9 kHz 37.5 kHz 31.5 kHz 35.1 kHz 37.9 kHz 46.9 kHz 48.4 kHz 56.5 kHz 67.5 kHz 44.7 kHz 47.4 / 47.8 kHz 60.3 kHz 49.6 kHz 60.0 kHz 64.0 kHz 47.7 kHz 55.5 kHz / 55.9 kHz

* 上の表に記載されていないモードはサポートされていない場合があります。最適な解像度を得るためにも、上の 表に記載されているモードを選択することをお勧めします。
