VH196D - Näyttö ASUS - Ilmainen käyttöohje ja opas

Tuotetyyppi	LCD-näyttö
Merkki	ASUS
Malli	VH196D
Alkuperäinen resoluutio	1440 x 900 pikseliä
Maksimi virkistystaajuus	75 Hz
Videotulon liittimet	VGA, DVI-D (mallista riippuen)
Äänitulo	3,5 mm liitin (kaiuttimilla varustetuille malleille)
Taustavalaistustekniikka	LED
SPLENDID-toiminto	5 esiasetettua videotilaa
Automaattinen säätö	Kyllä, painamalla painiketta pitkään
OSD-asetukset	Kontrasti, kirkkaus, sijainti, vaihe, taajuus, värien lämpötila, äänenvoimakkuus
Virtalähde	110-240 V AC, 50/60 Hz
Sisäänrakennetut kaiuttimet	Valinnaiset (joissakin malleissa)
Turvallisuus	Älä altista kosteudelle tai sateelle
Huolto	Pehmeä ja kuiva liina

Usein kysytyt kysymykset - VH196D ASUS

Virtamerkki ei syty, mitä tehdä?

Tarkista, että näyttö on päällä painamalla virtapainiketta. Varmista, että virtajohto on kunnolla liitetty näyttöön ja toimivaan pistorasiaan. Jos ongelma jatkuu, ota yhteyttä pätevään teknikkoon.

Virtamerkki on oranssi eikä kuvaa näy, miksi?

Varmista, että tietokone ja näyttö ovat päällä. Tarkista, että signaalikaapeli (VGA tai DVI) on kunnolla liitetty molempiin laitteisiin. Tarkista kaapeli, ettei mikään nasta ole taipunut. Testaa toisella näytöllä, jos mahdollista, ongelman eristämiseksi.

Kuva on liian kirkas tai liian tumma, miten säätää?

Käytä OSD-valikkoa säätääksesi kontrasti- ja kirkkaus-asetuksia. Pääset valikkoon painamalla MENU-painiketta ja siirry sitten sopiviin vaihtoehtoihin.

Kuva ei ole hyvin keskitetty tai sen koko on väärä, mitä tehdä?

Paina SPLENDID/automaattinen säätö -painiketta 2-3 sekunnin ajan automaattista säätöä varten (vain VGA-tulossa). Voit myös säätää vaaka- ja pystysijaintia manuaalisesti OSD-valikon kautta.

Kuva hyppii ja aaltoilua näkyy, mikä on syy?

Tarkista, että signaalikaapeli on kunnolla liitetty. Siirrä pois kaikki sähkölaitteet, jotka voivat aiheuttaa sähkömagneettisia häiriöitä, kuten kaiuttimet tai laturit.

Värit ovat epänormaaleja, valkoinen ei ole valkoinen, miten korjata?

Tarkista signaalikaapeli taipuneiden nastojen varalta. Suorita palautus OSD-valikon kautta. Säädä väriasetuksia tai valitse esiasetettu värien lämpötila OSD:stä.

Kuva on epäselvä tai suttuinen, mitä tehdä?

Paina automaattisen säädön painiketta 2-3 sekunnin ajan (vain VGA-tulo). Jos tämä ei ratkaise ongelmaa, säädä Vaihe- ja Taajuus-asetuksia OSD-valikossa.

Ei ääntä tai ääni liian hiljainen (kaiuttimilla varustetuissa malleissa), mitä tarkistaa?

Varmista, että äänikaapeli on liitetty näyttöön ja tietokoneeseen. Säädä PC:n ja näytön äänenvoimakkuutta. Tarkista, että äänikortin ajurit on asennettu ja käytössä.

Miten liittää kaapelit VH196D-näyttöön?

Kytke virtajohto näytön AC-in-porttiin ja pistorasiaan. Liitä VGA- tai DVI-kaapeli näyttöön ja tietokoneeseen, ja kiristä ruuvit. Ääntä varten liitä tietokoneen äänikaapeli näytön äänituloon (varustetuissa malleissa).

Mikä on suositeltu resoluutio tälle näytölle?

Suositeltu alkuperäinen resoluutio on 1440 x 900 60 Hz:llä. Parhaan kuvanlaadun saavuttamiseksi valitse tämä resoluutio tietokoneesi näyttöasetuksista.

KÄYTTÖOHJE VH196D ASUS

nunuunnuunwuu (wnuwunw) uunuunuunwuu wuuuunuunwuu wuuuunuunwuu wuuuunuunwuu

• Ennen monitorin asennusta lue huolellisesti kaikki asiakirjat, jotka tulivat pakkauksen mukana.
• Älä miloinkaan laita monitoria altiiksi sateelle tai kosteudelle palovaaran tai sahkövaaran体系建设
• Monitoria tuee käyttaa vain virtalähteestä, joka on osoitetu typpikilvessä. Jos et ole varma virtatyypista, jota kotiisi tuee, pyydä konsultointiapua myyjälta tai paikalliselta sahköyhtiöltä.
• Käytä sopivaa pistoketta, joka on paikallisen sähköstandardin mukainen.
• Varmistaaksesi tydydtävän toiminnan käytä monitoria vain UL-luetteloitujen tietokoneiden kanssa, jotka ovat sopivia pistorasioihin, jotka on merkitty vällle 100-240V AC.
• Jos kohtaat teknisä ongelmia monitorin suhteen, ota yhteytä ammattitaitoiseen huoltoammattilaiseen tai jalleenmyyjään.

Näytönsittely

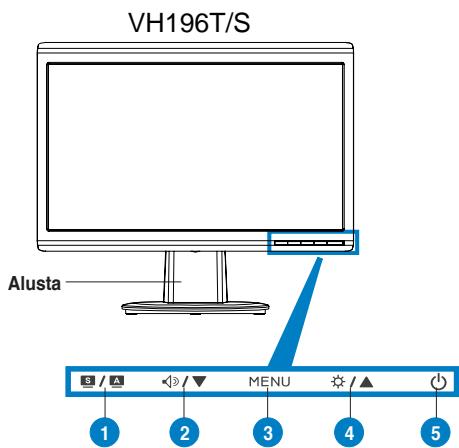

Näkymä edestä

1.SPLENDID. TM^ /Autom. saatoo/Lopeta MENU -painike
2. Åenvoimakkuuden pikanäppain/ Vahennyspainike (vain malleille, joissa on kaiuttimet)
3. MENU/Enter/Valintapainike
4. Kirkkauden pikanappain/Lisyspainike
5. Virtapainike

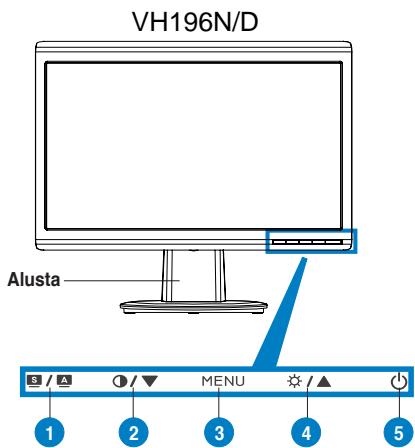

1.SPLENDID. ^TM / Autom. saatof/Lopeta MENU -painike
2. Kontrasti-pikanappain/Vahennyspainike (vain malleille, joissa ei ole kaiuttimia)
3. MENU/Enter/Valintapainike
4. Kirkkauden pikanappain/Lisyspainike
5. Virtapainike

Nakymataa

Kaapeleiden liittämine

Liītā kaipelit seuraavalla tavalla:

1. Virtajohto

2. Aänitulokaapeli (vain malleille, joissa on kaiuttimet)

3. DVI-signaalikaapeli (joilkekin malleille)

4. VGA-signaalikaapeli

• Nän liität virtajohdon: liitä virtajohdon toinen pää tukevasti nayton AC-tulopoorttiin ja toinen pää pistorasiaan.

VGA/DVI-kaapelin liittäminen:

a. Laita VGA/DVI-liitin LCD-nayton VGA/DVI-porttiin.
b. Liitta VGA/DVI-kaapelin toinen pää tietokoneesi VGA/ DVI-porttiin.
c. Kiristä kaksi ruuvia varmistamaan VGA/DVI-liitin.

• Nän liität audiokaapelin (malleille, joissa on kaiuttimet): liitä audiokaapelin toinen pää naytön Audio-in -porttiin, ja toinen pää tietokoneen audio-out-porttiin.

Kun sekä VGA-etta DVI-kaapeli on liitetty, voit valita joko VGA-tilan tai DVI-tilan OSD-toimintojen Input Select (Tulon valinta) -kohdasta (joillekin malleille).

Vianetsintä (FAQ)

Ongelma	Mahdollinen ratkaisu
Virran LED-merkkivalo ei ole PÄÄLLÄ	· Tarkasta onko näytö päälä painamalla ð - painiketta. · Tarkista onko virtajohto liitety kunnolla monitorin ja pistorasiaan.
Virran LED-merkkivalo palaa kullanruskeana eikä näytöllä näy kuvaa	· Tarkista ovatko monitori ja tietokone PÄÄLLÄ-tilassa. · Varmista, etta signaalikaapeli on liitety kunnolla monitorin ja tietokoneeseen. · Tarkista signaalikaapeli ja varmista, etta mikan-nastoista ei ole taipunut. · Liitä tietokone johonkin toiseen näytöön tarkistaaksesi toimiiko tietokone oikein.
Näytö nuva on liian vaalea tai tumma	· Säädä kontrasti- ja kirkkausasetuksia OSD-valikolla.
Näytökuva ei ole keskitetty tai sen kokoa ei ole muutetu oikein.	· Säädä kuvaa automaattisesti (vain VGA-tulo) painamalla ì/ ì-painiketta 2-3 sekunnin ajan. · Säädä H- tai V-sijaintiasetuksia OSD-valikolla (vain VGA-tulo).
Näytökuva huppii tai kuvassa esiyy aaltokuviota	· Varmista, etta signaalikaapeli on liitety kunnolla monitorin ja tietokoneeseen. · Siirrä kauemmas elektroniset laitteet, jotka voivat aiheitua sähköistä Häiriötä.
Näytökuvassa on värivirheitä (valkoinen ei näytä valkoiselta)	· Tarkista signaalikaapeli ja varmista, etta mikan-nastoista ei ole taipunut. · Tee Nollaa kaikkä näytövalikon kautta. · Säädä R/G/B-värisasetukset tai valitse OSD-valikolla värilämpötila.
Näytökuva on epäselvä tai suemea	· Säädä kuvaa automaattisesti (vain VGA-tulo) painamalla ì/ ì-painiketta 2-3 sekunnin ajan. · Säädä vaihe- ja kelloasetuksia OSD-valikolla (vain VGA-tulo).
Ei äntä tai aäni on hiljainen (vain malleille, joissa on kaiuttimet)	· Varmista, etta audiokaapeli on liitety kunnolla monitorin ja tietokoneeseen. · Säädä äänenvoimakkuusasetuksia seksa monitorissä etta tietokoneessa. · Varmista, etta tietokoneen äenkortin ohjain on asennettu kunnolla ja aktivoitu.

Tuetut käytötilat

Resoluutio	Virkistystaajuus	Horisontaalinen taajuus
640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
720 x 400	70 Hz	31.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1440 x 900 (Primäärì)	60 Hz	55.5 kHz / 55.9 kHz

• Tiloja, joita ei ole luetteloitu tassä taulukossa, ei ehkä tueta. Optimaalisen resoluution varmistamiseksi suosittelemme, etta valitsette jonkun tilan yllä olevasta taulukosta.
