KÄYTTÖOHJE ZenWiFi Pro ET12 ASUS

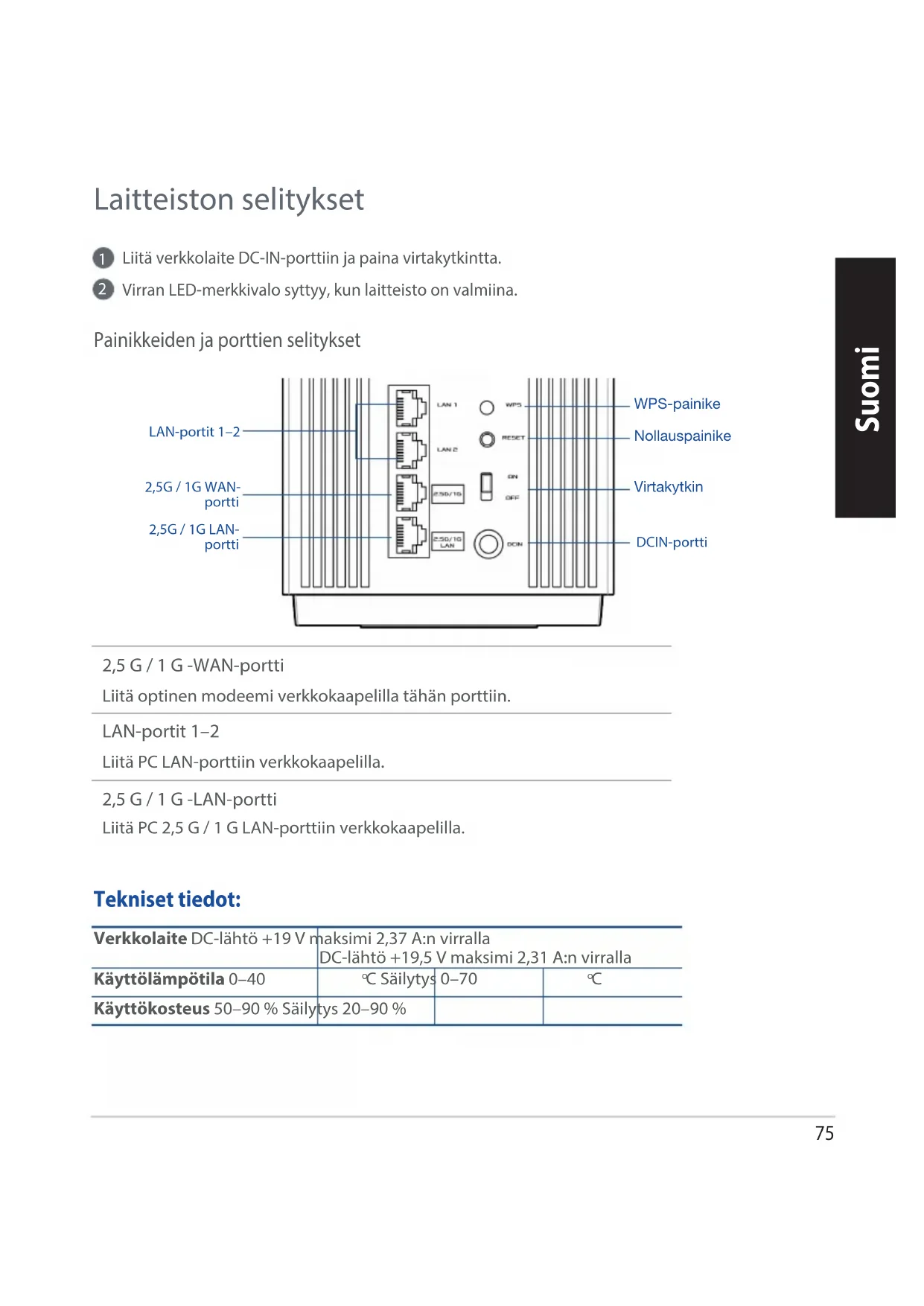

Liitä verkkolaite DC-IN-porttiin ja paina virtakytkintta. Virran LED-merkkivalo syttyy, kun laitteisto on valmiina. Laitteiston selitykset Painikkeiden ja porttien selitykset Verkkolaite DC-lähtö +19 V maksimi 2,37 A:n virrallaDC-lähtö +19,5 V maksimi 2,31 A:n virrallaKäyttölämpötila 0–40 C Säilytys 0–70

Käyttökosteus 50–90 % Säilytys 20–90 % Tekniset tiedot: LAN-portit 1–22,5G / 1G WAN-portti2,5G / 1G LAN-porttiWPS-painikeNollauspainikeVirtakytkinDCIN-portti 2,5 G / 1 G -WAN-portti Liitä optinen modeemi verkkokaapelilla tähän porttiin. LAN-portit 1–2 Liitä PC LAN-porttiin verkkokaapelilla. 2,5 G / 1 G -LAN-portti Liitä PC 2,5 G / 1 G LAN-porttiin verkkokaapelilla.76 Suomi Valmistautuminen itsenäisen reitittimen asettamiseen

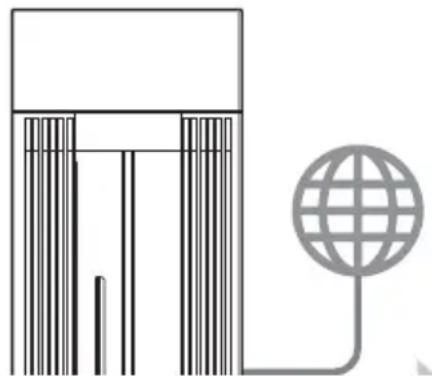

Siirry kohtaan YHDEN REITITTIMEN ASETUSOHJEET. Yhden Reitittimen Asetus AiMesh WiFi -järjestelmän asetuksen valmistelu

Valmistele kaksi tai useita ASUS-reititintä, jotka tukevat AiMeshiä.

Määritä toinen AiMesh-reitittimeksi ja toinen AiMesh-solmuksi. ** Jos sinulla on useita AiMesh-reitittimiä, on suositeltavaa käyttää AiMesh-reitittimenä reititintä, jolla on korkeimmat tekniset tiedot ja muita AiMesh-solmuina.

Siirry kohtaan AiMesh-ASETUSOHJEET. AiMesh-Asetusohjeet AiMesh-solmu AiMesh-reititin77 Suomi Yhden Reitittimen Asetusohjeet

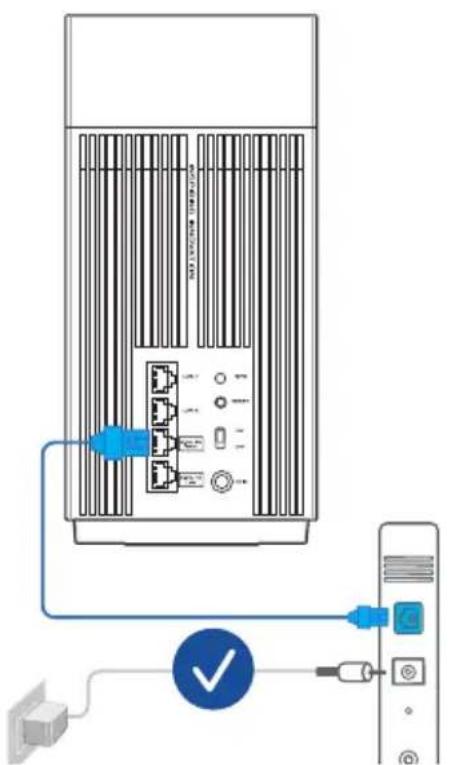

Liitä modeemi reitittimeen toimitukseen kuuluvalla verkkokaapelilla.

Kytke modeemin virta päälle. Liitä modeemi virtalähteeseen ja käynnistä se.

Modeemin valmistelu Irrota virtakaapeli/DSL-modeemi. Jos sillä on akkuvarmistus, irrota akku. Modeemi takaa Jos käytät internet-yhteyteen DSL:ää, tarvitset käyttäjätunnuksen/salasanan internet-palveluntarjoajaltasi (ISP) määrittääksesi reitittimen oikein.78 Suomi Liitä laitteesi

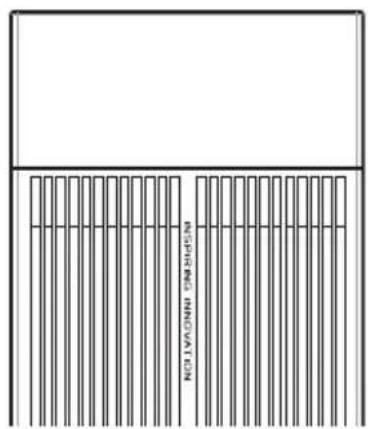

Käynnistä modeemi. Liitä reititin pistorasiaan ja paina laitteen takana olevaa Virta Päälle/Pois-kytkintä.

Tarkista, että LED-valo palaa tasaisesti sinisenä ilmaisten, että laitteistoyhteys on valmis asetettavaksi.

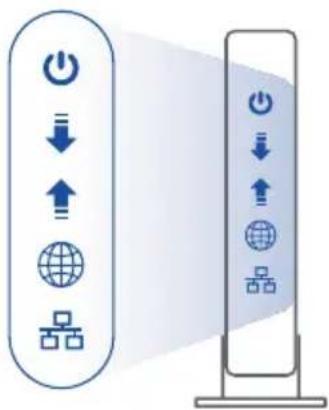

Modeemi edestä Tarkista kaapelin/DSL-modeemin LED-valot varmistaaksesi, että yhteys on aktiivinen.

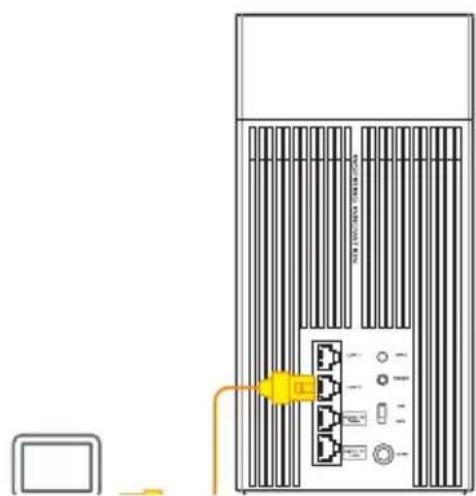

[Web] Liitä PC-tietokone reitittimeen lisäverkkokaapelilla. [Sovellus] Tai voit käyttää puhelinta tai padia asetuksen suorittamiseksi loppuun ASUS-reititinsovelluksen kautta.79 Suomi Kirjaudu sisään ja yhdistä

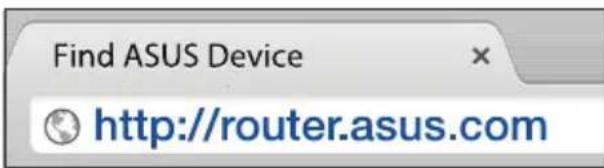

[Web] Avaa verkkoselain. Sinut ohjataan uudelleen ASUS-ohjattuun asetukseen. Jos ei, navigoi osoitteeseen http://router.asus.com. [Sovellus] Käynnistä ASUS-reititinsovellus ja suorita asetus loppuun ohjeiden mukaisesti. AiMesh-Asetusohjeet Valmistele

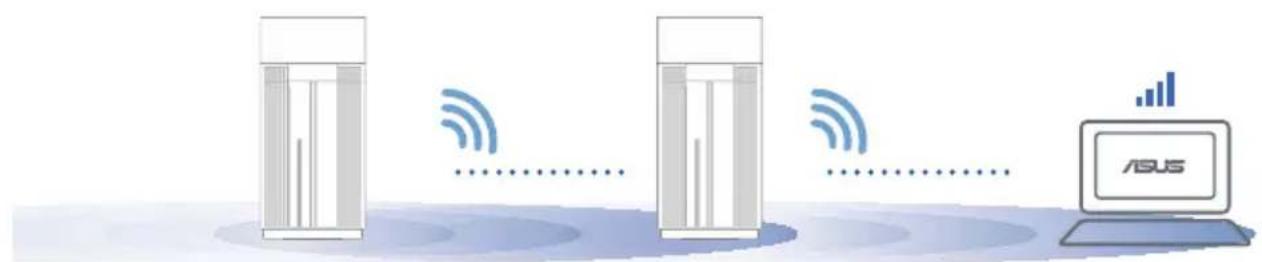

Sijoita AiMesh-reititin ja solmu 3 metrin etäisyydelle toisistaan asetusprosessin aikana. AiMesh-solmu

Pidä virta päällä ja ja valmiustilassa AiMesh-järjestelmäasetuksia varten.solmu 3 metrin AiMesh-solmu AiMesh-reititin80 Suomi [Web]

Katso YHDEN REITITTIMEN ASETUSOHJEET liittääksesi AiMesh- reitittimen PC-tietokoneeseen ja modeemiin ja kirjaudu sitten sisään graaseen web- käyttöliittymään. AiMesh-reititin

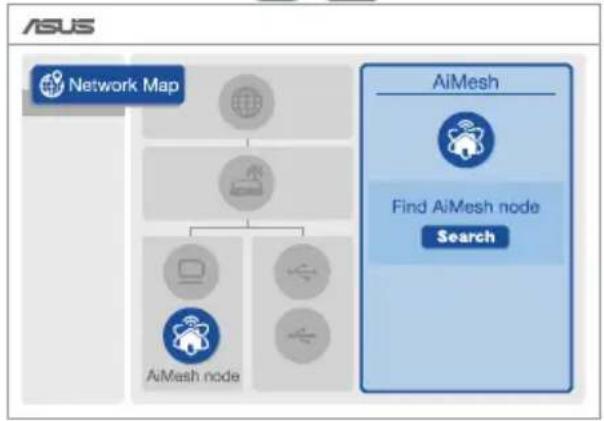

Siirry Verkkokarttasivulle, napsauta AiMesh- kuvaketta ja etsi sitten laajentuva AiMesh- solmusi.

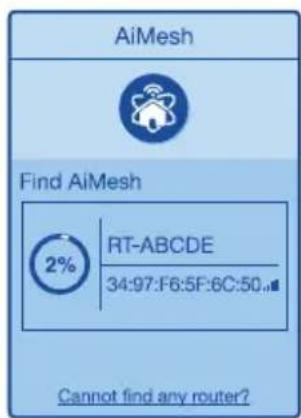

Napsauta Search (Etsi), se hakee sinulle automattisesti lähellä olevan AiMesh-solmun. Kun AiMesh-solmu näkyy tällä sivulla, napsauta sitä lisätäksesi sen AiMesh-järjestelmään. ** Jollet löydä yhtään AiMesh-solmua, siirry kohtaan VIANETSINTÄ. ModemAiMesh routerAiMesh nodeLogout/RebootAiMesh Router81 Suomi

Viesti tulee näkyviin, kun synkronointi on valmis.

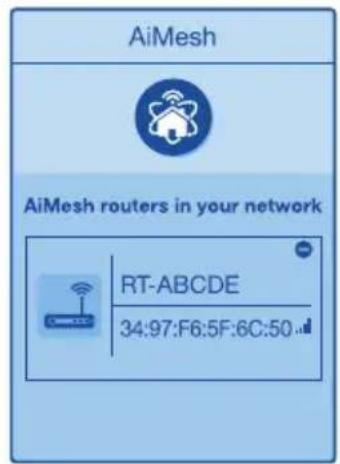

Onnittelut! Voit havaita seuraavien sivujen tulevan näkyviin, kun AiMesh- solmun lisääminen AiMesh-verkkoon on onnistunut. Successfully added RT-ABCDE to your AiMesh system, it will take awhile to show up as connected in the AiMesh router list.

ASUS-Reititinsovellus Lataa ilmainen ASUS-reititinsovellus asettaaksesi ja hallitaksesi reitittimiäsi. [Sovellus] Kirjaudu sisään olemassa olevaan reitittimeen ASUS-reititinsovelluksella ja valitse ”Lisää AiMesh-solmu” suorittaaksesi asetuksen loppuun.82 Suomi Vianetsintä Jos AiMesh-reititin ei löydä läheltä yhtään AiMesh-solmua tai synkronointi epäonnistuu, tarkista seuraava ja yritä uudelleen.

Siirrä AiMesh-solmu lähemmäs AiMesh-reititintä ideaalisesti. Varmista, että laitteiden välimatka on 3 metriä.

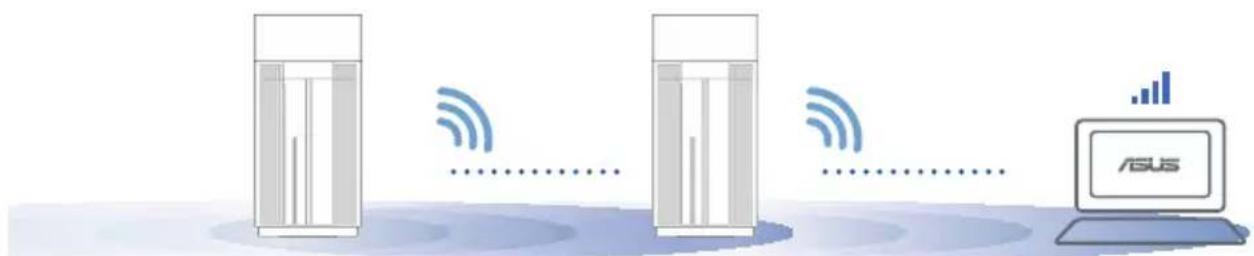

AiMesh-solmusi on käynnistetty. Uudelleensijoittaminen Sijoita AiMesh-reititin ja solmu parhaaseen paikkaan. Tasainen valkoinen: Hyvä signaali Tasainen keltainen: Heikko signaali Tasainen punainen: Ei signaalia PARAS SUORITUSKYKY HUOMAUTUKSIA: Minimoidaksesi häiriöt, pidä reitittimet loitolla laitteista, kuten langattomat puhelimet, Bluetooth-laitteet ja mikroaaltouunit. On suositeltavaa asettaa reitittimet avoimeen tai tilavaan paikkaan. ZenWiFi Pro ET12:n LED-merkkivalot83 Suomi USEIN KYSYTTYÄ

USEIN KYSTTYJÄ KYSYMYKSIÄ

K1: Tukeeko AiMesh-reititin Tukiasema-tilaa? V: Kyllä. Voit valita AiMesh-reitittimen asettamisen reititintilaan tai tukiasematilaan. Siirry graaseen web-käyttöliittymään (http://router.asus.com) ja siirry sivulle Administration (Hallinta) > Operation Mode (Käyttötila). K2: Voinko asettaa langallisen yhteyden AiMesh-reitittimien välille (Ethernet- runkoliityntä)? V: Kyllä. AiMesh-järjestelmä tukee sekä langatonta että langallista yhteyttä AiMesh-reitittimen ja solmun välillä läpimenon ja vakauden maksimoimiseksi. AiMesh analysoi langattoman signaalin voimakkuuden kullekin käytettävissä olevalle taajuuskaistalle ja määrittää sitten automaattisesti kumpi palvelee paremmin, langallinen vai langaton, reitittimien välisen yhteyden selkärankana.

Muodosta ensin yhteys AiMesh-reitittimen ja solmun välillä WiFi-verkolla toimimalla asetusohjeiden mukaisesti.

Sijoita solmu ihanteelliseen sijaintiin parhaan peiton saamiseksi. Vie Ethernet-kaapeli AiMesh-reitittimen LAN-portista AiMesh-solmun WAN-porttiin.

AiMesh-järjestelmä valitsee automaattisesti parhaan polun datan lähetykselle, joko langallisesti tai langattomasti. ModemLAN-WAN84 Deutsch Hardware-Übersicht

• Käytä tätä tuotetta ympäristöissä, joissa ympäristölämpötila on välillä 0˚C (32˚F) ja 40˚C (104˚F).

• Varmista tuotteen pohjassa sijaitsevasta arvokilvestä vastaako verkkolaite tätä nimellisarvoa.

• ÄLÄ aseta epätasaisille tai epävakaille pinnoille. Ota yhteys huoltoon, jos kotelo on vahingoittunut.

• ÄLÄ aseta tai pudota esineitä laitteen päälle äläkä anna minkään vieraiden esineiden joutua tuotteen sisään.

• ÄLÄ altista nesteille, sateelle tai kosteudelle tai käytä niiden lähellä. ÄLÄ käytä modeemia ukkosmyrskyn aikana.

• ÄLÄ peitä tuotteen tuuletusaukkoja estääksesi tuotteen ylikuumenemisen.

• ÄLÄ käytä vahingoittuneita virtajohtoja, lisävarusteita tai muita oheislaitteita.

• Jos virtalähde on rikkoutunut, älä itse yritä sitä korjata. Ota yhteys ammattimaiseen huoltohenkilöön tai jälleenmyyjääsi.

• Estääksesi sähköiskun vaaran irrota virtakaapeli pistorasiasta ennen järjestelmän paikan muuttamista. CE-merkintä Yksinkertaistettu EU-vaatimustenmukaisuusvakuutus ASUSTek Computer Inc. vakuuttaa täten, että tämä laite on 2014/53/EU-direktiivin olennaisten vaatimusten ja muiden asiaan kuuluvien lisäysten mukainen. Koko EU-vaatimustenmukaisuusvakuutuksen teksti on nähtävissä osoitteessa https://www.asus.com/Networking-IoT-Servers/Whole-Home-Mesh-WiFi-System/ ZenWiFi-WiFi-Systems/ASUS-ZenWiFi-Pro-ET12/HelpDesk_Manual/. Ekologisen suunnittelun direktiivin 2009/125/EY-vaatimustenmukaisuusvakuutus Testaus (EY) N:o 1275/2008:n ja (EU) N:o 801/2013:n mukaisista ekologisista suunnitteluvaatimuksista on suoritettu. Kun laite on verkossa valmiustilassa, sen I/O- ja verkkoliittymä ovat lepotilassa eivätkä ne ehkä toimi oikein. Herättääksesi laitteen, paina WiFi päälle/pois -, LED päälle/pois -, nollaa- tai WPS-painiketta. Tämä laite täyttää EU-säteilyrajoitukset, jotka on asetettu hallitsemattomaan ympäristöön. Tämä laitteisto tulee asentaa ja sitä tulee käyttää siten, että säteilijän ja kehosi välinen etäisyys on vähintään 20 cm. Kaikki käyttötilat: 2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac(VHT20), 802.11ac (VHT40), 802.11ax(HE20), 802.11ax(HE40) 5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac(VHT40), 802.11ac (VHT80), 802.11ac(VHT160), 802.11ax(HE20), 802.11ax(HE40), 802.11ax(HE80), 802.11ax(HE160) Taajuus, kanava maksimi lähetetty teho EU:ssa on listattu alla: 2400-2483.5MHz (1-13): OFDM: 19.9dBm(97.7mW); CCK: 17.9dBm(61.7mW) 5150-5250MHz (36-48): 22.9dBm(195mW) 5250-5350MHz (52-64): 22.9dBm(195mW) 5470-5725MHz (100-140): 29.9dBm(977mW) Verkkolaite tulee liittää lähelle laitetta helposti tavoitettavissa olevaan paikkaan. Wi-Fi-yhteyden käyttö 5150-5350 ja 5945-6425 MHz -kaistoilla on rajoitettu sisätiloihin seuraavassa taulukossa luetelluissa maissa: AT BE BG CZ DK EE FR DE IS IE IT EL ES CY LV LI LT LU HU MT NL NO PL PT RO SI SK TR FI SE CH HR UK(NI) UA269 German Sicherheitshinweise
