Tuotetyyppi	LTE Wi-Fi -modeemireititin
Tuotemerkki	ASUS
Malli	4G-N12 B1
Wi-Fi-standardit	IEEE 802.11 b/g/n (2,4 GHz)
Wi-Fi-taajuusalue	2,4 GHz
Mobiiliteknologiat	WCDMA, LTE (Micro SIM -kortti)
Portit	1 port Ethernet LAN (RJ-45) 10/100 Mbps
Antennit	2 irrotettavaa LTE-antennia
Virtalähde	DC 12V, 1A -verkkovirtalaite
Käyttölämpötila	-10°C – 40°C
Säilytyslämpötila	-20°C – 65°C
Käyttökosteus	≤ 90%
Säilytyskosteus	≤ 95%
Pakkauksen sisältö	Reititin, verkkovirtalaite, RJ-45-kaapeli, pikaopas, 2 LTE-antennia, takuukortti
Toiminnot	WPS, palautus, automaattinen APN-tunnistus, web-konfigurointiavustaja
Turvallisuus	Älä altista kosteudelle, ympäristön lämpötila 0-40°C, älä tuki tuuletusaukkoja, irrota virtajohdosta ennen puhdistusta
Huolto	Puhdista pehmeällä ja kuivalla liinalla, älä käytä kemikaaleja
LED-merkkivalot	Virta, Wi-Fi 2,4 GHz, 3G/4G-signaali, Ethernet
Painikkeet	Virta, WPS, Palautus
Lisäominaisuudet	Micro SIM -korttipaikka, selaimella konfigurointi (192.168.1.1), oletustunnus admin/admin
Takuu	Takuukortti mukana

Usein kysytyt kysymykset - 4G-N12 B1 ASUS

Kuinka asennan SIM-korttini reitittimeen?

Aseta Micro SIM -kortti (tai Nano SIM -kortti sovittimella) laitteen takana olevaan korttipaikkaan. Varmista, että olet tilannut WCDMA/LTE-palvelun.

Mitä teen, jos 3G/4G LEDit eivät syty?

Jos LEDit eivät syty, reititin ei ole havainnut APN-asetuksia automaattisesti. Kirjaudu käyttöliittymään osoitteessa 192.168.1.1 ja käytä konfigurointiavustajaa syöttääksesi operaattorisi asetukset manuaalisesti.

Kuinka pääsen konfigurointiliittymään?

Avaa verkkoselain ja kirjoita osoitepalkkiin 192.168.1.1. Kirjaudu sisään tunnuksella admin ja salasanalla admin.

Mitkä ovat oletustunnukset?

Oletustunnus ja -salasana ovat molemmat admin (pienikirjaimin). On suositeltavaa vaihtaa ne ensimmäisen konfiguroinnin jälkeen.

Kuinka palautan reitittimen tehdasasetuksille?

Pidä Reset-painiketta (takana) painettuna noin 5 sekunnin ajan, kunnes LEDit vilkkuvat. Asetukset palautuvat oletusarvoihin.

Kuinka yhdistän tietokoneeni Wi-Fiin?

Etsi Wi-Fi-verkko, jonka SSID on merkitty reitittimen alla olevaan tarraan (esim. ASUS_00). Syötä samassa tarraa oleva WiFi-avain.

Mitkä kaapelit ja tarvikkeet toimitetaan?

Pakkaus sisältää: reitittimen, verkkovirtalaitteen (12V/1A), RJ-45-verkkokaapelin, kaksi irrotettavaa LTE-antennia, pikaoppaan ja takuukortin.

Voinko käyttää Nano SIM -korttia?

Kyllä, mutta sinun on käytettävä mukana toimitettua Micro SIM -sovitinta. Aseta aina Nano SIM -kortti sovittimeen ennen sen asettamista reitittimeen.

Mistä saan lisätukea?

Katso verkko-FAQ osoitteessa support.asus.com/faq tai teknisen tuen sivustolta https://www.asus.com/fi/support. Voit myös ottaa yhteyttä ASUS-asiakaspalveluun.

Mitä turvallisuusohjeita minun tulee noudattaa?

Älä käytä laitetta ulkona sateessa, älä altista sitä kosteudelle, pidä vähintään 15 cm:n etäisyys lääketieteellisistä implanteista ja irrota se pistorasiasta ennen puhdistusta kuivalla liinalla.

KÄYTTÖOHJE 4G-N12 B1 ASUS

4G-N12 B1 Wi-Fi LTE -reititin Verkolaite
1 x Verkkokaapeli (RJ-45) Pikaopas
2 x Irrotettavat LTE-antennit Takuukortti

HUOMAUTUS: Jos jokin nimike puuttuu tai on vahingoittunut, ota yhteys jälleenmyyjään.

Katsaus 4G-N12 B1-sovellukseen

ASUS AGI LTE Motion 8.5 G Driver 1 2 3

4 4 7 5 6 8 9 10

SUOMI 11

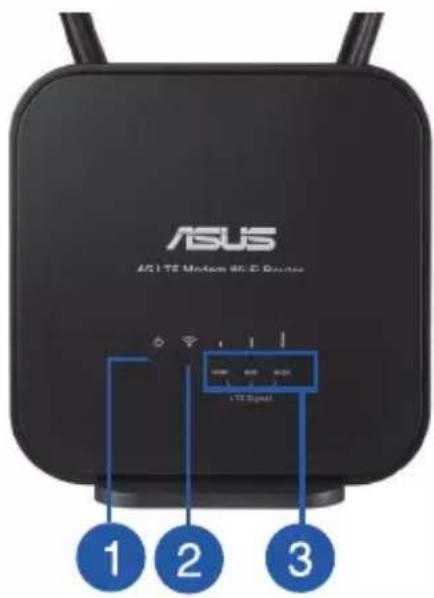

1. Virran LED-valo 7. Ethernet LED
2. 2.4GHz LED-valo	8. LAN portit
3. 3G/4G-signaali -LED 9. WPS-painike
4. Irrotettavat LTE-antennit 10. Nollauspainike
5. Virta (DC-In)-portti 11. Mikro SIM-korttipaikka
6. Virta painike

52

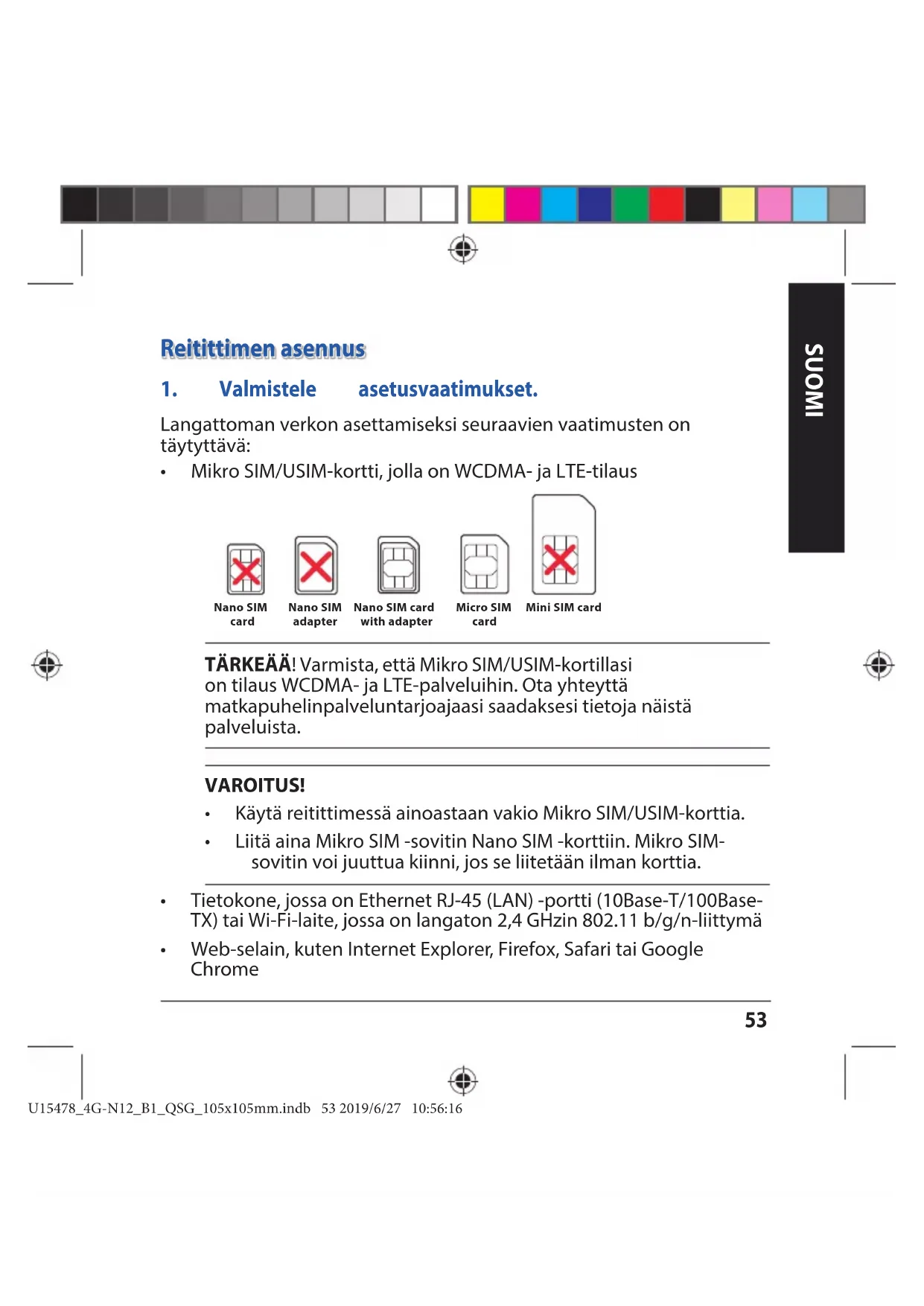

Reitittimen asennus

1. Valmistele asetusvaatimukset.

Langattoman verkon asettamiseksi seuraavien vaatimusten on täytyttävä:

• Mikro SIM/USIM-kortti, jolla on WCDMA- ja LTE-tilaus

Nano SIM card

Nano SIM adapter

TÄRKEÄÄ! Varmista, että Mikro SIM/USIM-kortillasi on tilaus WCDMA- ja LTE-palveluihin. Ota yhteyttä matkapuhelinpalveluntarjoajaasi saadaksesi tietoja näistä palveluista.

VAROITUS!

• Käytä reitittimessä ainoastaan vakio Mikro SIM/USIM-korttia.
• Liitä aina Mikro SIM -sovitin Nano SIM -korttiin. Mikro SIM-sovitin voi juuttua kiinni, jos se liitetään ilman korttia.

- Tietokone, jossa on Ethernet RJ-45 (LAN) -portti (10Base-T/100Base-TX) tai Wi-Fi-laite, jossa on langaton 2,4 GHz in 802.11 b/g/n-liittymä

• Web-selain, kuten Internet Explorer, Firefox, Safari tai Google Chrome

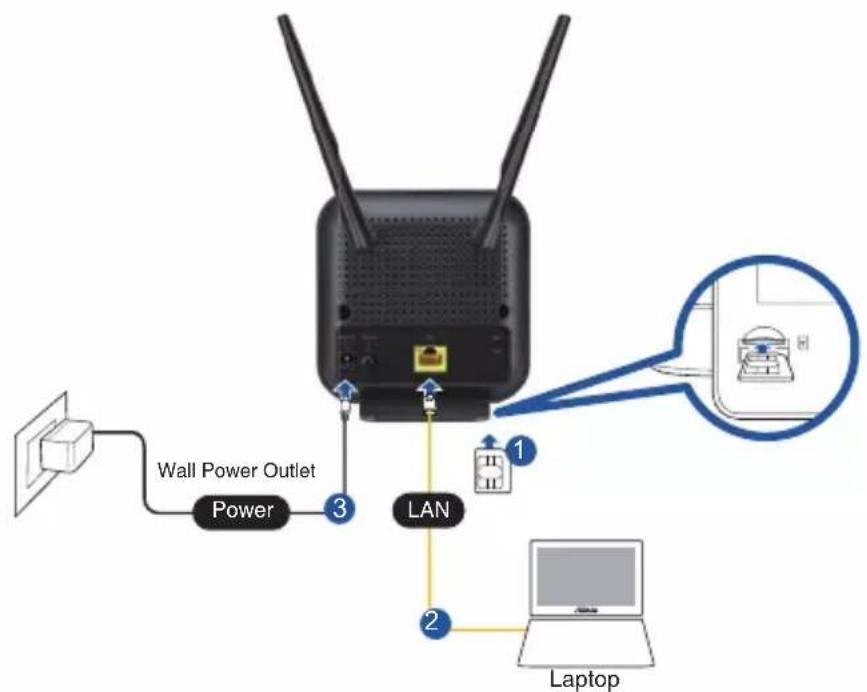

1. Liitä Mikro SIM-kortti ja asenna LTE-antennit ennen reitittimen kytkemistä päälle. Liitä verkkokaapeli modeemista reitittimen Ethernet-porttiin.

Wall Power Outlet Power LAN 1 2 Laptop

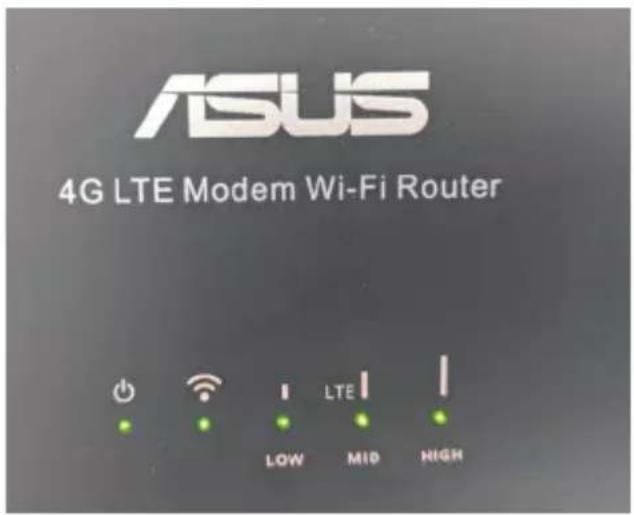

1. Reitittimesi tunnistaa automaattisesti internet-palveluntarjoajan asetukset ja APN-profilin. Jos 3G/4G-signaalin LED-merkkivalot palavat tasaisesti vihreinä, voit alkaa surffata internetissä.

ASUS 4G LTE Modem Wi-Fi Router + - LOW LTE HIGH

1. 3G/4G-signaalin LED-merkkivalot eivät syty, jos reitin ei onnistu tunnistamaan internet-palveluntarjoajan asetuksia. Näppäile langattoman reitittimen oletus-IP-osoite 192.168.1.1/web-selaimeesi.

LTE Router 192.168.1.1/

1. Kirjoita kirjautumissivulla oletuskäyttäjänimi (admin) ja -salasana (admin).

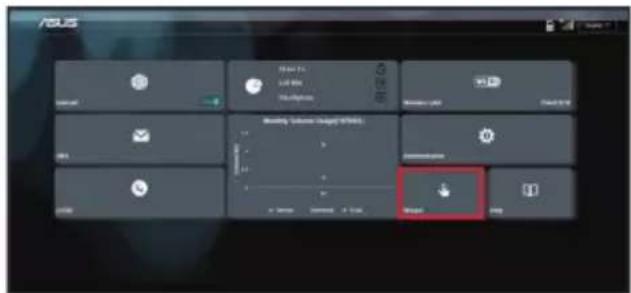

1. Napsauta pääkoontinäytössä Wizard (Ohjattu asetus) ja suorita asetus loppuun näytön ohjeiden mukaisesti.

1. Jos haluat muodostaa yhteyden internetiin Wi-Fi-verkolla, muodosta yhteys langattomaan verkkonimeen (SSID), joka löytyy reitittimen pohjassa olevasta tarrasta ja syötä Wi-Fi-avain, kun sitä kysytään.

Main SSID: ASUS_00

Usein kysyttyä (FAQ)

1. Mistä saan lisätietoja langattomasta reitittimestä?

• Online-usein kysyttyä-sivusto: http://support.asus.com/faq
• Teknisen tuen sivusto: https://www.asus.com/support
- Tukipalvelunumero: Katso tukipalvelunumero kohdasta Verkkojen globaali puhelinpalvelu -tiedot.

Turvallisuustietoja

• Käytä tätä tuotetta ympäristöissä, joissa ympäristölämpötila on välillä 0°C (32°F) ja 40°C (104°F).
• Varmista tuotteen pohjassa sijaitsevasta arvokilvestä vastaako verkkolaite tätä nimellisarvoa.
• ÄLÄ aseta epätasaisille tai epävakaille pinnoille. Ota yhteys huoltoon, jos kotelo on vahingoittunut.
• ÄLÄ aseta tai pudota esineitä laitteen päälle äläkä anna minkään vieraiden esineiden joutua tuotteen sisään.
• ÄLÄ altista nesteille, sateelle tai kosteudelle tai käytä niiden lähellä. ÄLÄ käytä modeemia ukkosmyrskyn aikana.
• ÄLÄ peitä tuotteen tuuletusaukkoja estääksesi tuotteen ylikuumenemisen.
• ÄLÄ käytä vahingoittuneita virtajohtoja, lisävarusteita tai muita oheislaitteita.
• Jos virtalähde on rikkoutunut, älä itse yritä sitä korjata. Ota yhteys ammattimaiseen huoltohenkilöön tai jälleenmyyjääsi.
• Estääksesi sähköiskun vaaran irrota virtakaapeli pistorasiasta ennen järjestelmän paikan muuttamista.

Verkkolaite Tasavirtalähtö: +12 V maks. 1A:n virralla
Käyttölämpötila -10~40	°C Tallennustila -20~65		°C
Käyttökosteus ≤ 90% Tallennustila ≤	95%
