Tipo de produto	Modem-roteador LTE Wi-Fi
Marca	ASUS
Modelo	4G-N12 B1
Padrões Wi-Fi	IEEE 802.11 b/g/n (2,4 GHz)
Banda de frequência Wi-Fi	2,4 GHz
Tecnologias móveis	WCDMA, LTE (cartão Micro SIM)
Portas	1 porta Ethernet LAN (RJ-45) 10/100 Mbps
Antenas	2 antenas LTE removíveis
Alimentação	Adaptador de corrente CC 12V, 1A
Temperatura de operação	-10°C a 40°C
Temperatura de armazenamento	-20°C a 65°C
Umidade de operação	≤ 90%
Umidade de armazenamento	≤ 95%
Conteúdo da caixa	Roteador, adaptador de corrente, cabo RJ-45, guia de início rápido, 2 antenas LTE, cartão de garantia
Funções	WPS, reinicialização, detecção automática APN, assistente de configuração web
Segurança	Não expor à umidade, temperatura ambiente 0-40°C, não obstruir as ventilações, desconectar antes de limpar
Manutenção	Limpar com um pano macio e seco, não usar produtos químicos
Indicadores LED	Alimentação, Wi-Fi 2,4 GHz, sinal 3G/4G, Ethernet
Botões	Alimentação, WPS, Reinicialização
Características avançadas	Slot Micro SIM, configuração via navegador (192.168.1.1), credenciais padrão admin/admin
Garantia	Cartão de garantia incluído

Perguntas frequentes - 4G-N12 B1 ASUS

Como instalar meu cartão SIM no roteador?

Insira um cartão Micro SIM (ou um Nano SIM com adaptador) no slot localizado na parte traseira do aparelho. Certifique-se de ter contratado um serviço WCDMA/LTE.

O que fazer se os LEDs 3G/4G não acenderem?

Se os LEDs não acenderem, o roteador não detectou automaticamente as configurações APN. Conecte-se à interface via 192.168.1.1 e use o assistente de configuração para inserir manualmente as configurações da sua operadora.

Como acessar a interface de configuração?

Abra um navegador web e digite 192.168.1.1 na barra de endereço. Conecte-se com o usuário admin e a senha admin.

Quais são as credenciais padrão?

O nome de usuário e a senha padrão são ambos admin (em minúsculas). É recomendado alterá-los após a primeira configuração.

Como redefinir o roteador para as configurações de fábrica?

Mantenha pressionado o botão Reset (localizado na parte traseira) por cerca de 5 segundos até que os LEDs pisquem. As configurações retornarão aos valores padrão.

Como conectar meu computador ao Wi-Fi?

Procure a rede Wi-Fi cujo SSID está indicado na etiqueta abaixo do roteador (ex: ASUS_00). Digite a chave Wi-Fi (WiFi Key) que aparece na mesma etiqueta.

Quais cabos e acessórios são fornecidos?

A caixa contém: o roteador, um adaptador de corrente (12V/1A), um cabo de rede RJ-45, duas antenas LTE removíveis, um guia de início rápido e um cartão de garantia.

Posso usar um cartão Nano SIM?

Sim, mas você deve usar o adaptador Micro SIM fornecido. Insira sempre o cartão Nano SIM no adaptador antes de colocá-lo no roteador.

Onde encontrar assistência adicional?

Consulte a FAQ online em support.asus.com/faq ou o site de suporte técnico https://www.asus.com/support. Você também pode entrar em contato com o serviço de atendimento ao cliente da ASUS.

Quais precauções de segurança devo tomar?

Não use o aparelho ao ar livre sob chuva, não o exponha à umidade, mantenha uma distância de pelo menos 15 cm de implantes médicos e desconecte-o antes de limpar com um pano seco.

MANUAL DE UTILIZADOR 4G-N12 B1 ASUS

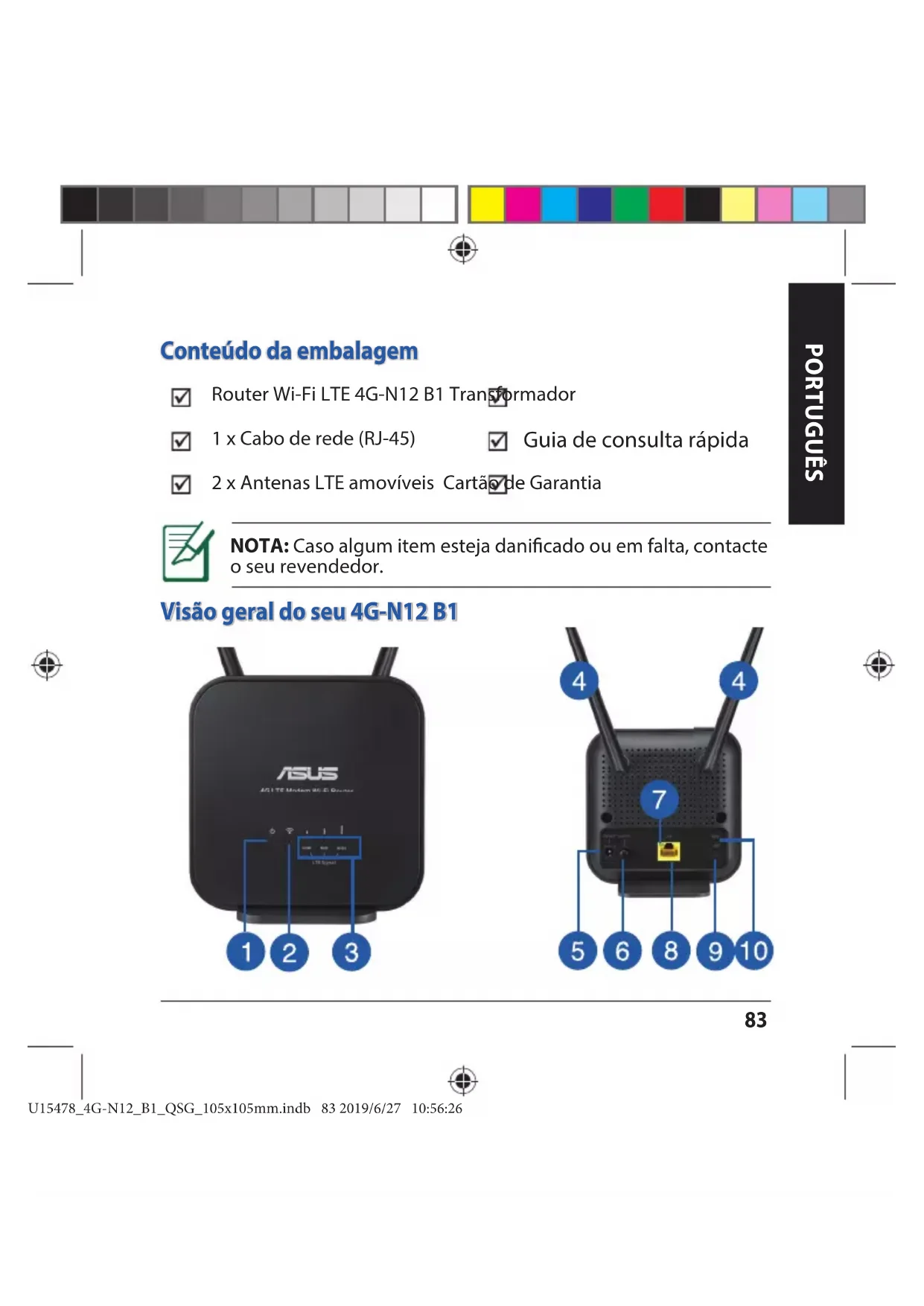

Conteúdo da embalagem

Router Wi-Fi LTE 4G-N12 B1 Transformador
☑ 1 x Cabo de rede (RJ-45) ☑ Guia de consulta rápida
2 x Antenas LTE amovíveis Cartão de Garantia

NOTA: Caso algum item esteja danificado ou em falta, contacte o seu revendedor.

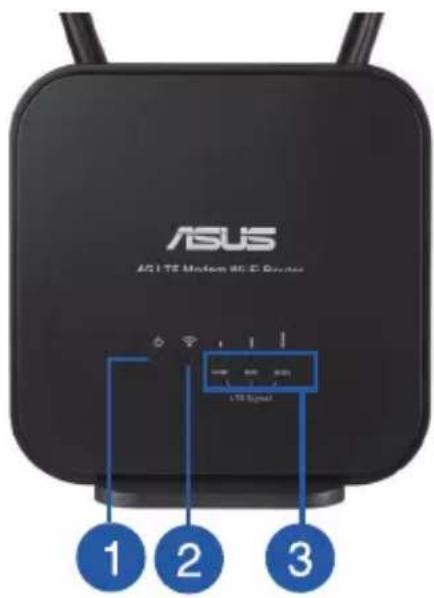

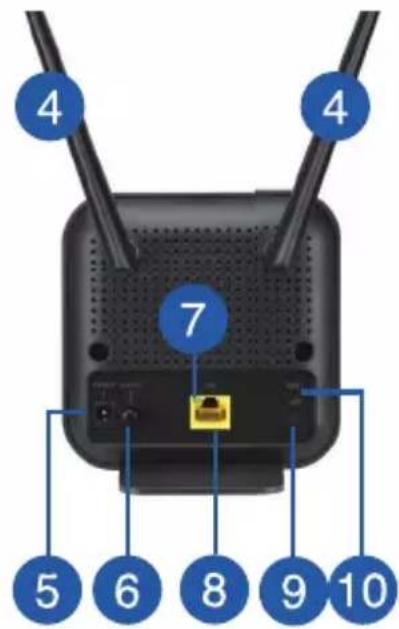

Visão geral do seu 4G-N12 B1

ASUS 4G LTE Motion Wi-Fi Router 1 2 3

4 4 7 5 6 8 9 10

PORTUGUÊS 11

1. LED de Alimentação 7. LED de Ethernet
2. LED 2.4GHz 8. Portas da LAN
3. LED de sinal 3G/4G 9. Botão WPS
4. Antenas LTE amovíveis 10. Vypínaè
5. Porta de alimentação(Entrada DC)	11. Ranhura para cartão Micro SIM
6. Botão Alimentação

Instalar o router

1. Preparar os requisitos de instalação.

Para configurar a sua rede sem fios, deverá cumprir os seguintes requisitos:

• Um cartão Micro SIM/USIM com subscrição WCDMA e LTE

Nano SIM card

Nano SIM adapter

IMPORTANTE! Certifique-se de que o cartão Micro SIM/USIM tem subscrição de serviços WCDMA e LTE. Contacte o seu operador de rede móvel para obter informações sobre estes serviços.

ATENÇÃO!

• Utilize apenas um cartão Micro SIM/USIM comum com o adaptador do SIM incluído no seu router.
• Insira sempre o adaptador de cartões Micro SIM com o cartão Nano SIM. O adaptador de cartões Micro SIM pode ficar encravado se for inserido sem cartão.

- Um computador com porta Ethernet RJ-45 (LAN) (10Base-T/100Base-TX) ou um dispositivo com Wi-Fi com interface sem fios de 2.4 GHz 802.11 b/g/n

- Navegador Web, como por exemplo o Internet Explorer, Firefox, Safari ou o Google Chrome

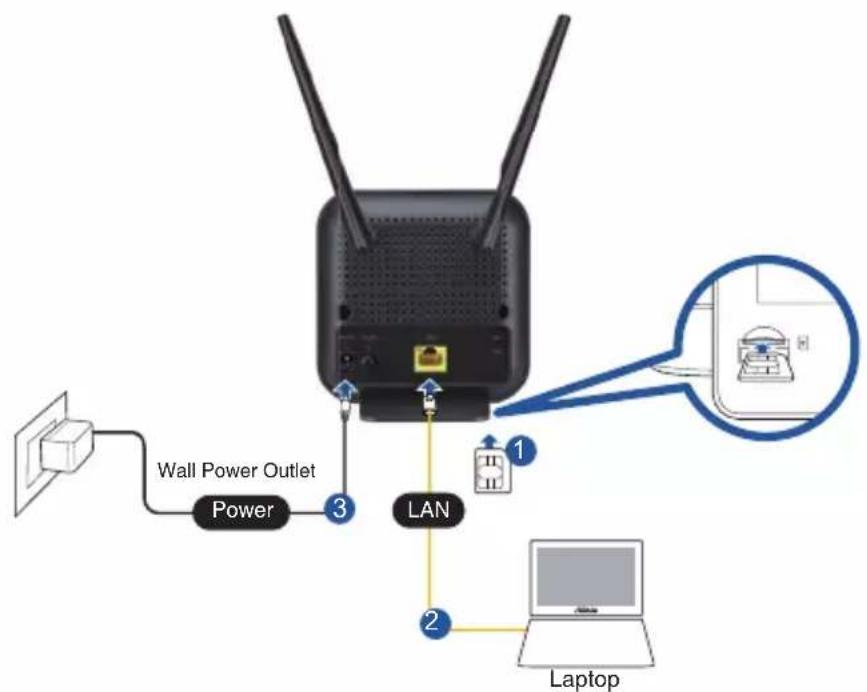

1. Insira o seu cartão Micro SIM e instale as antenas LTE antes de ligar o router. Ligue cabo de rede do seu computador à porta Ethernet amarela do seu router.

Wall Power Outlet Power LAN 1 2 Laptop

1. O router irá detetar automaticamente as definições do ISP e o perfil APN. Se os LED de sinal 3G/4G acenderem em verde estático, pode começar a navegar na internet.

ASUS 4G LTE Modem Wi-Fi Router LOW MID HIGH

1. Os LED de sinal 3G/4G não acenderão se o router não detetar as definições do ISP com êxito. Introduza o endereço IP predefinido do router sem fios 192.168.1.1/ no seu navegador web.

LTE Router → ↻ ↻ 192.168.1.1/

1. Na página de início de sessão, introduza o nome de utilizador (admin) e a palavra-passe (admin) predefinidos.

1. A partir do painel de instrumentos principal, clique em Assistente e siga as instruções apresentadas no ecrã para terminar o processo de configuração.

ASUS 12 May 14 12 May 15 100% Open Balance Volume Change (USD) Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows Microsoft Windows MicrosoftWindows

1. Se desejar estabelecer ligação à Internet por Wi-Fi, ligue ao nome da rede sem fios (SSID) presente na etiqueta na parte inferior do router e introduza a chave de Wi-Fi quando solicitado.

Main SSID: ASUS_00

1. Onde posso encontrar mais informações acerca do router sem fios?

• Site de Perguntas Frequentes Online: http://support.asus.com/faq
• Site de Apoio Técnico: https://www.asus.com/support
- Linha de Apoio ao Cliente: Informações sobre a linha de apoio global de redes no Guia suplementar

Informações de segurança

• Utilize este equipamento em ambientes com temperaturas entre 0°C (32°F) e 40°C (104°F).
• Verifique a etiqueta relativa à tensão na parte inferior do seu dispositivo e assegure-se de que o seu transformador corresponde a essa tensão.
• NÃO coloque o computador em superfícies irregulares ou instáveis. Envie para reparação se a caixa se encontrar danificada.
• NÃO coloque nem deixe cair objetos em cima do aparelho e não introduza quaisquer objetos estranhos no produto.
• NÃO exponha o equipamento nem o utilize próximo de líquidos, chuva ou humidade. NÃO utilize o modem durante tempestades eléctricas.
• NÃO tape os orifícios de ventilação do produto para impedir o sobreaquecimento do sistema.
• NÃO utilize cabos de alimentação, acessórios ou outros periféricos danificados.
• Se a fonte de alimentação estiver avariada, não tente repará-la por si próprio. Contacte um técnico qualificado ou o seu revendedor.
• Para evitar o risco de choque eléctrico, desligue o cabo de alimentação da tomada eléctrica antes de deslocar o sistema.

Transformador DC Saída DC: +12V com corrente máx. de 1A;
Temperatura de funcionamento	-10~40°C Armazenamento -20~65		°C
Humidade em funcionamento	≤ 90% Armazenamento ≤ 95%
