Termék típusa	LTE Wi-Fi modem-router
Márka	ASUS
Modell	4G-N12 B1
Wi-Fi szabványok	IEEE 802.11 b/g/n (2,4 GHz)
Wi-Fi frekvenciasáv	2,4 GHz
Mobil technológiák	WCDMA, LTE (Micro SIM kártya)
Portok	1 db Ethernet LAN port (RJ-45) 10/100 Mbps
Antennák	2 db eltávolítható LTE antenna
Tápellátás	Hálózati adapter (12V, 1A)
Üzemi hőmérséklet	-10°C-tól 40°C-ig
Tárolási hőmérséklet	-20°C-tól 65°C-ig
Üzemi páratartalom	≤ 90%
Tárolási páratartalom	≤ 95%
Doboz tartalma	Router, hálózati adapter, RJ-45 kábel, gyors üzembe helyezési útmutató, 2 db LTE antenna, garanciajegy
Funkciók	WPS, gyári visszaállítás, automatikus APN felismerés, webes konfigurációs segéd
Biztonság	Ne tegye ki nedvességnek, környezeti hőmérséklet 0-40°C, ne takarja el a szellőzőnyílásokat, tisztítás előtt húzza ki a csatlakozóból
Karbantartás	Tisztítsa puha, száraz ruhával, ne használjon vegyszereket
LED-jelzők	Tápellátás, Wi-Fi 2,4 GHz, 3G/4G jel, Ethernet
Gombok	Tápellátás, WPS, Visszaállítás
Speciális jellemzők	Micro SIM foglalat, konfiguráció böngészőn keresztül (192.168.1.1), alapértelmezett bejelentkezési adatok: admin/admin
Garancia	Garanciajegy mellékelve

Gyakran ismételt kérdések - 4G-N12 B1 ASUS

Hogyan telepítsem a SIM kártyát a routerbe?

Helyezzen be egy Micro SIM kártyát (vagy Nano SIM-et adapterrel) a készülék hátulján található foglalatba. Győződjön meg róla, hogy rendelkezik WCDMA/LTE szolgáltatással.

Mit tegyek, ha a 3G/4G LED-ek nem világítanak?

Ha a LED-ek nem világítanak, a router nem érzékelte automatikusan az APN-beállításokat. Jelentkezzen be a felületre a 192.168.1.1 címen, és használja a konfigurációs segédet a szolgáltató beállításainak manuális megadásához.

Hogyan érem el a konfigurációs felületet?

Nyisson meg egy webböngészőt, és írja be a 192.168.1.1 címet a címsorba. Jelentkezzen be a admin felhasználónévvel és a admin jelszóval.

Mik az alapértelmezett bejelentkezési adatok?

Az alapértelmezett felhasználónév és jelszó egyaránt admin (kisbetűkkel). Javasolt ezeket megváltoztatni az első konfiguráció után.

Hogyan állítsam vissza a routert gyári beállításokra?

Tartsa lenyomva a Reset gombot (a hátlapon) körülbelül 5 másodpercig, amíg a LED-ek villogni nem kezdenek. A beállítások visszaállnak az alapértelmezett értékekre.

Hogyan csatlakoztassam a számítógépet Wi-Fi-n keresztül?

Keresse meg a Wi-Fi hálózatot, amelynek SSID je a router alján található címkén van feltüntetve (pl.: ASUS_00). Adja meg a Wi-Fi kulcsot (WiFi Key), amely ugyanazon a címkén található.

Milyen kábelek és tartozékok járnak a készülékhez?

A doboz tartalma: a router, egy hálózati adapter (12V/1A), egy RJ-45 hálózati kábel, két eltávolítható LTE antenna, egy gyors üzembe helyezési útmutató és egy garanciajegy.

Használhatok Nano SIM kártyát?

Igen, de használnia kell a mellékelt Micro SIM adaptert. A Nano SIM kártyát mindig helyezze az adapterbe, mielőtt a routerbe tenné.

Hol találok további segítséget?

Tekintse meg a online GYIK-et a support.asus.com/faq oldalon, vagy a technikai támogatási oldalt: https://www.asus.com/support. Kapcsolatba léphet az ASUS ügyfélszolgálatával is.

Milyen biztonsági óvintézkedéseket kell betartanom?

Ne használja a készüléket esőben a szabadban, ne tegye ki nedvességnek, tartson legalább 15 cm távolságot az orvosi implantátumoktól, és tisztítás előtt húzza ki a csatlakozóból, és száraz ruhával tisztítsa.

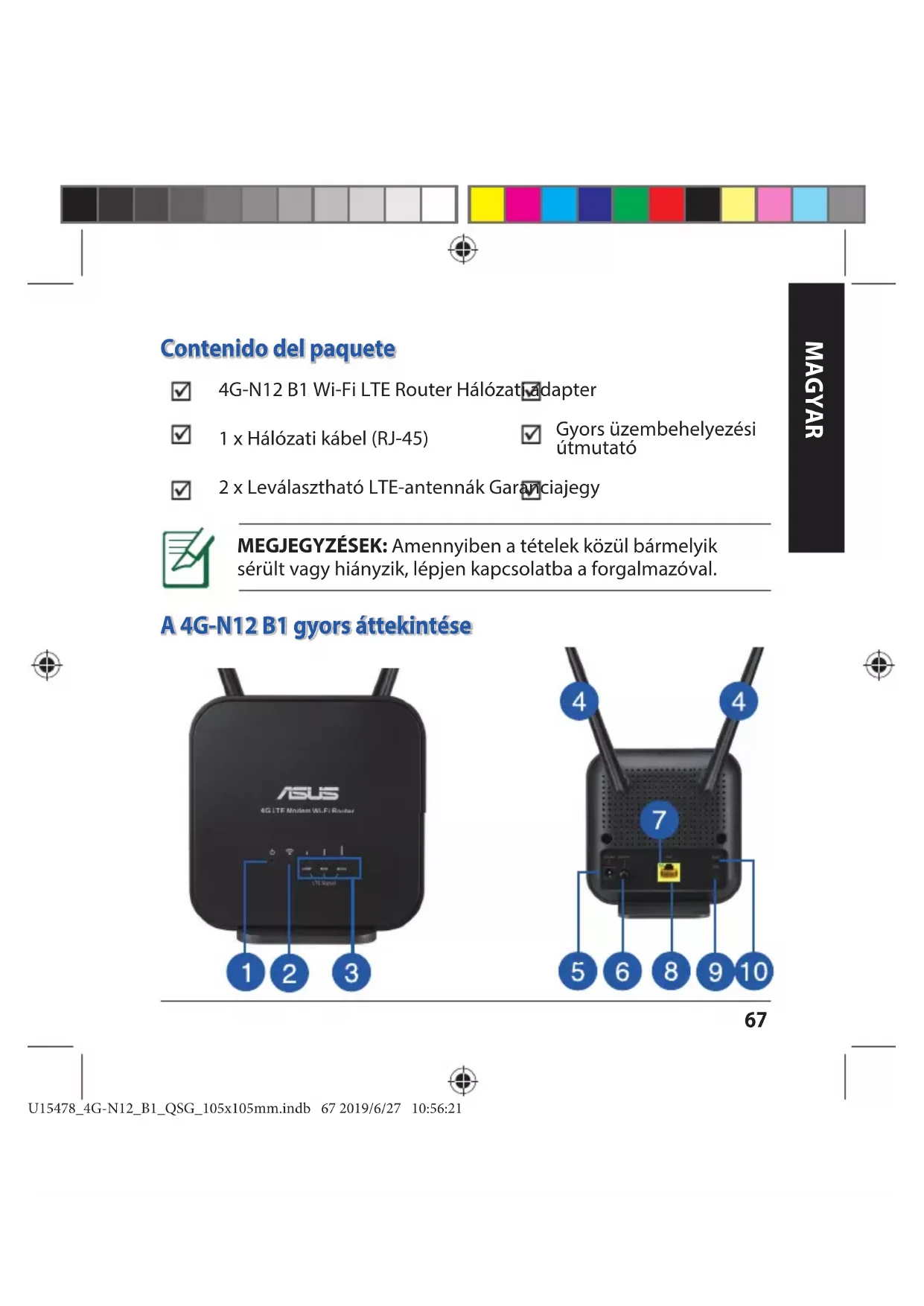

HASZNÁLATI ÚTMUTATÓ 4G-N12 B1 ASUS

1 x Hálózati kábel (RJ-45)

☑ Gyors üzembehelyezési útmutató

2 x Leválasztható LTE-antennák Garanciajegy

MEGJEGYZÉSEK: Amennyiben a tételek közül bármelyik sérült vagy hiányzik, lépjen kapcsolatba a forgalmazóval.

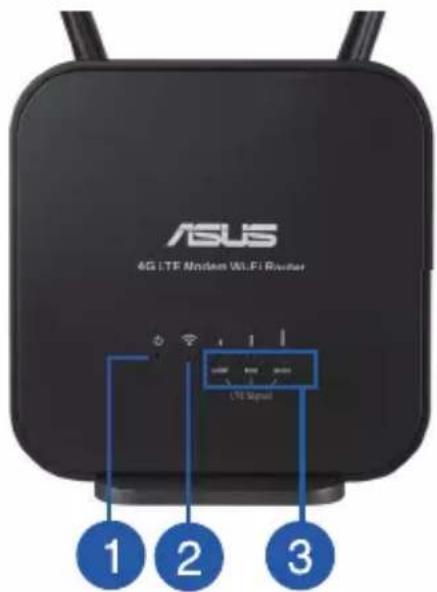

A 4G-N12 B1 gyors áttekintése

1. Bekapcsolt állapot LED 7. Ethernet LED
2. 2.4GHz LED 8. Portok LAN
3. A 3G/4G-jeleket jelző LED 9. WPS gomb
4. Leválasztható LTE-antennák	10. Alaphelyzet gomb
5. Hálózati (DC bemeneti) port	11. Micro SIM-kártya nyílása
6. Főkapcsoló gomb

A router üzembe helyezése

1. Készítse elő a beállításhoz szükséges követelményeket.

A vezeték nélküli hálózat beállításához az alábbi követelmények kielégítése szükséges:

- Micro SIM/USIM-kártya WCDMA- és LTE-előfizetéssel

Nano SIM card

Nano SIM adapter

FONTOS! Győződjön meg arról, hogy a Micro SIM/USIM-kártyához WCDMA és LTE szolgáltatásokra szóló előfizetéssel rendelkezik. A szolgáltatásokkal kapcsolatban forduljon a mobilszolgáltatójához.

VIGYÁZAT!

• A routeren csak szabványos Micro SIM-/USIM-kártyát használjon az eszközhöz kapott SIM-adapterrel.
• Mindig helyezzen be egy Micro SIM adaptert a Nano SIM kartyához. A Micro SIM adapter beszorulhat ha egyedül helyezi be.

- Ethernet RJ-45 (LAN) porttal (10Base-T/100Base-TX) rendelkező számítógép vagy 2.4 GHz 802.11 b/g/n vezeték nélküli csatolóval ellátott Wi-Fi-kompatibilis eszköz

• Webböngésző mint például Explorer, Firefox, Safari vagy Google Chrome

2. Állítsa be az LTE vezeték nélküli routert.

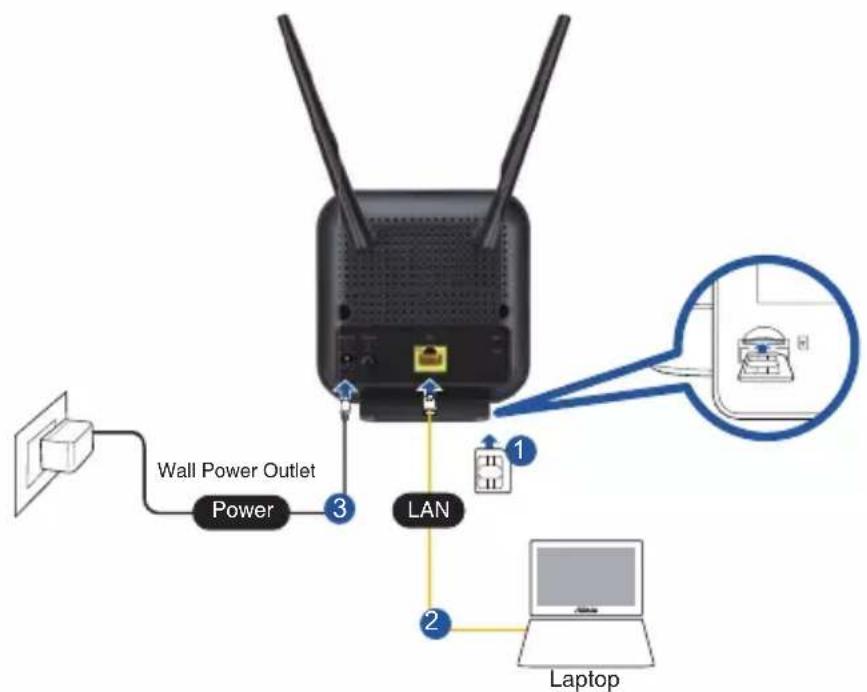

1. Helyezze be a Micro SIM-kártyát, és szerelje fel az LTE-antennákat, mielött bekapcsolná a routert. Csatlakoztassa a hálózati kábelt a modem és a routeren lévő sárga Ethernet-port között.

Wall Power Outlet Power LAN 1 2 Laptop

70

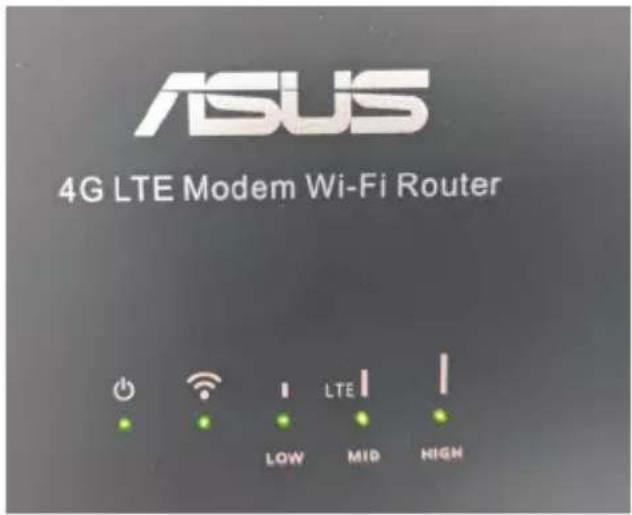

1. A router automatikusan érzékeli a internetszolgáltató beállításait és APN profilokat. Ha a 3G/4G LED folyamatos zöld lesz, kezdheti az internetes navigálást.

ASUS 4G LTE Modem Wi-Fi Router LOW MID HIGH

1. A 3G/4G LED nem gyúl ki, ha router nem érzékeli sikeresen az internetszolgáltató beállításait. Gépelje be a vezeték nélküli router alapértelmezett IP-címét, azaz 192.168.1.1/ a webböngészőbe.

LTE Router 192.168.1.1/

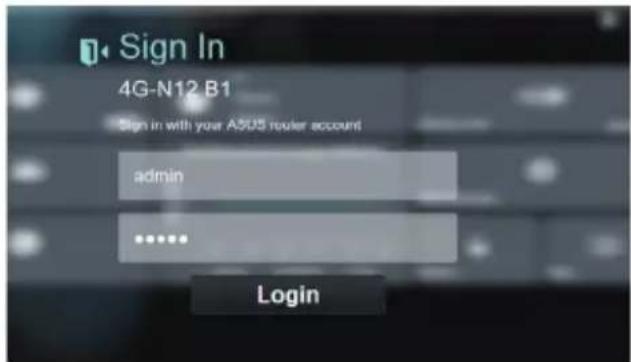

1. A bejelentkezési ablakban gépelje be az alapértelmezett felhasználónevet (admin) és jelszót (admin).

1. A fő kezelőoldalon kattintson a Wizard (Varázsló) pontra és kövesse a képernyő utasításait a beállítási folyamat befelyezéséhez.

1. Ha Wi-Fi-n keresztül akar csatlakozni az internethez, csatlakozzon a vezeték nélküli hálózat nevéhez (SSID) amely a router alján levő címkén van és adja meg a Wi-Fi kulcsot amikor szükséges.

Main SSID: ASUS_00 WiFi Key: density_2493 PIN NO: 12345670 MAC: 305A3AC5B400 IMEI: 123456789012345 FW Ver.: 3.0.0.4.380_36025 Production Year: 2019 SN: K1XXXX000001 HW Ver.: R1.41

Gyakran ismételt kérdések (GYIK)

1. Hol találhatok további információt a vezeték nélküli routerrel kapcsolatban?

• Online GYIK oldal: http://support.asus.com/faq
- Műszaki támogatás oldal: https://www.asus.com/support

- Ügyfélszolgálati forróvonal: Tekintse meg a Kiegészítő útmutatóban található Globális hálózati forróvonal információ

Biztonsági információ

• A terméket 0°C (32°F) és 40°C (104°F) közötti hőmérsékleten használja.
• Tekintse meg a termék alján lévő minősítési címkét, és ellenőrizze, hogy a hálózati adapter megfelel a minősítésnek.
• NE tegye a számítógépet labilis, vagy egyenetlen felületre. A sérült burkolatot javíttassa meg.
• NE helyezzen és NE ejtsen tárgyakat a készülék tetejére, és ne dugjon idegen tárgyakat a belsejébe.
• NE tegye ki folyadéknak, esőnek vagy nedvességnek, vagy használja azok közelében. NE használja a modemet villámlás közben.
• NE fedje be a készüléken lévő szellőzőnyílásokat, nehogy túlmelegedjen a rendszer.
  • NE használjon sérült tápkábelt, kiegészítőt vagy más perifériát.
• Ha a tápegység elromlik, ne kísérelje meg saját maga megjavítani. Forduljon szakemberhez vagy a termék viszonteladójához.
• Az áramütés elkerülése érdekében húzza ki a berendezés tápkábelét a konnektorból, mielőtt áthelyezné a rendszert.

DC tápfeszültség adapter	Egyenfeszültségű (DC) kimenet: +12 V legfeljebb 1A áramerősség mellett
Üzemi hőmérséklet -10~40	°C Tárolás -20~65		°C
Üzemi páratartalom ≤ 90%	Tárolás ≤ 95%
