Typ produktu	LTE Wi-Fi modem-router
Značka	ASUS
Model	4G-N12 B1
Wi-Fi standardy	IEEE 802.11 b/g/n (2,4 GHz)
Wi-Fi frekvenční pásmo	2,4 GHz
Mobilní technologie	WCDMA, LTE (karta Micro SIM)
Porty	1 port Ethernet LAN (RJ-45) 10/100 Mbps
Antény	2 odnímatelné LTE antény
Napájení	Síťový adaptér DC 12V, 1A
Provozní teplota	-10°C až 40°C
Skladovací teplota	-20°C až 65°C
Provozní vlhkost	≤ 90%
Skladovací vlhkost	≤ 95%
Obsah balení	Router, síťový adaptér, kabel RJ-45, rychlý průvodce, 2 LTE antény, záruční karta
Funkce	WPS, reset, automatická detekce APN, webový průvodce nastavením
Bezpečnost	Nevystavujte vlhkosti, okolní teplota 0-40°C, neblokujte větrací otvory, před čištěním odpojte
Údržba	Čistěte měkkým suchým hadříkem, nepoužívejte chemické prostředky
LED indikátory	Napájení, Wi-Fi 2,4 GHz, signál 3G/4G, Ethernet
Tlačítka	Napájení, WPS, Reset
Pokročilé funkce	Slot Micro SIM, konfigurace přes prohlížeč (192.168.1.1), výchozí přihlašovací údaje admin/admin
Záruka	Včetně záruční karty

Často kladené otázky - 4G-N12 B1 ASUS

Jak nainstalovat SIM kartu do routeru?

Vložte Micro SIM kartu (nebo Nano SIM s adaptérem) do slotu na zadní straně zařízení. Ujistěte se, že máte aktivovanou službu WCDMA/LTE.

Co dělat, když se LED 3G/4G nerozsvítí?

Pokud se LED nerozsvítí, router automaticky nezjistil nastavení APN. Přihlaste se do rozhraní přes 192.168.1.1 a použijte průvodce nastavením k ručnímu zadání parametrů vašeho operátora.

Jak se dostat do konfiguračního rozhraní?

Otevřete webový prohlížeč a do adresního řádku zadejte 192.168.1.1. Přihlaste se pomocí uživatelského jména admin a hesla admin.

Jaké jsou výchozí přihlašovací údaje?

Výchozí uživatelské jméno i heslo jsou admin (malými písmeny). Po prvním nastavení se doporučuje je změnit.

Jak obnovit router do továrního nastavení?

Podržte tlačítko Reset (na zadní straně) asi 5 sekund, dokud LED nezačnou blikat. Nastavení se vrátí do výchozích hodnot.

Jak připojit počítač přes Wi-Fi?

Vyhledejte Wi-Fi síť s SSID uvedeným na štítku pod routerem (např. ASUS_00). Zadejte Wi-Fi klíč (WiFi Key) uvedený na stejném štítku.

Jaké kabely a příslušenství jsou součástí balení?

Balení obsahuje: router, síťový adaptér (12V/1A), RJ-45 kabel, dvě odnímatelné LTE antény, rychlý průvodce a záruční kartu.

Mohu použít Nano SIM kartu?

Ano, ale musíte použít přiložený adaptér Micro SIM. Nano SIM kartu vždy vložte do adaptéru před vložením do routeru.

Kde najít další podporu?

Podívejte se na online FAQ na support.asus.com/faq nebo na stránky technické podpory https://www.asus.com/support. Můžete také kontaktovat zákaznický servis ASUS.

Jaká bezpečnostní opatření musím dodržovat?

Nepoužívejte zařízení venku v dešti, nevystavujte jej vlhkosti, udržujte vzdálenost alespoň 15 cm od zdravotních implantátů a před čištěním suchým hadříkem jej odpojte.

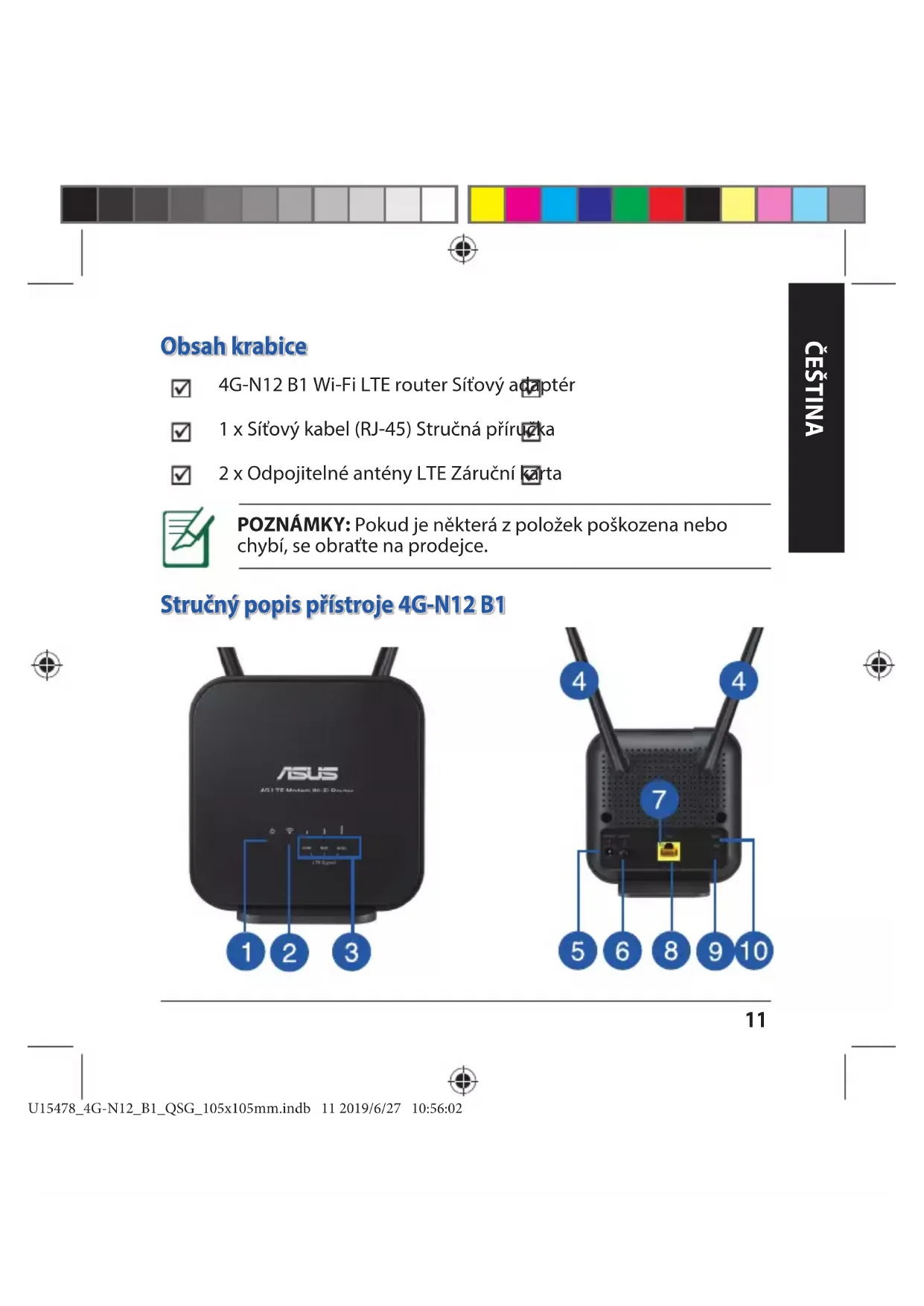

NÁVOD K OBSLUZE 4G-N12 B1 ASUS

4G-N12 B1 Wi-Fi LTE router Sítový adaptér
1 x Sítový kabel (RJ-45) Stručná příručka
2 x Odpojitelné antény LTE Záruční karta

POZNÁMKY: Pokud je některá z položek poškozena nebo chybí, se obratte na prodejce.

Stručný popis přístroje 4G-N12 B1

ASUS 4G LTE Modem Wi-Fi Router 1 2 3

4 4 7 5 6 8 9 10

ČEŠTINA 11

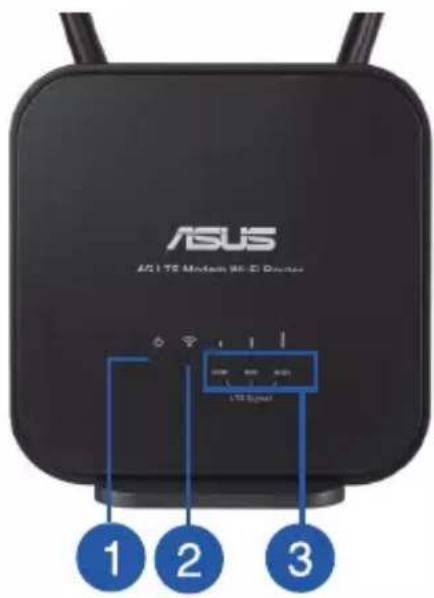

1. Sítový LED 7. Indikátor LED Ethernetu

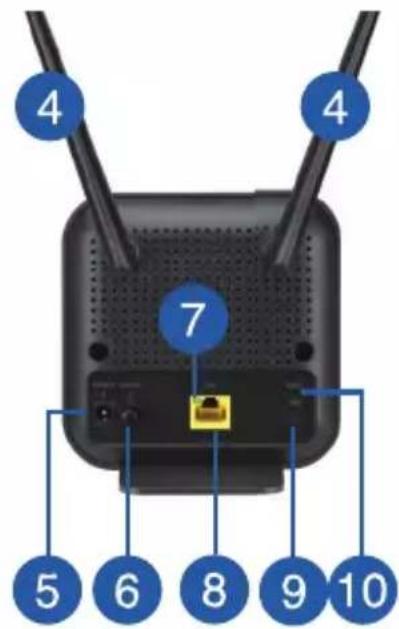

2. 2.4GHz Indikátor LED 8. Porty LAN
3. Indikátor LED signálu3G/4G LED	9. WPS tlačítko
4. Odpojitelné antény LTE 10. Resetovací tlačítko

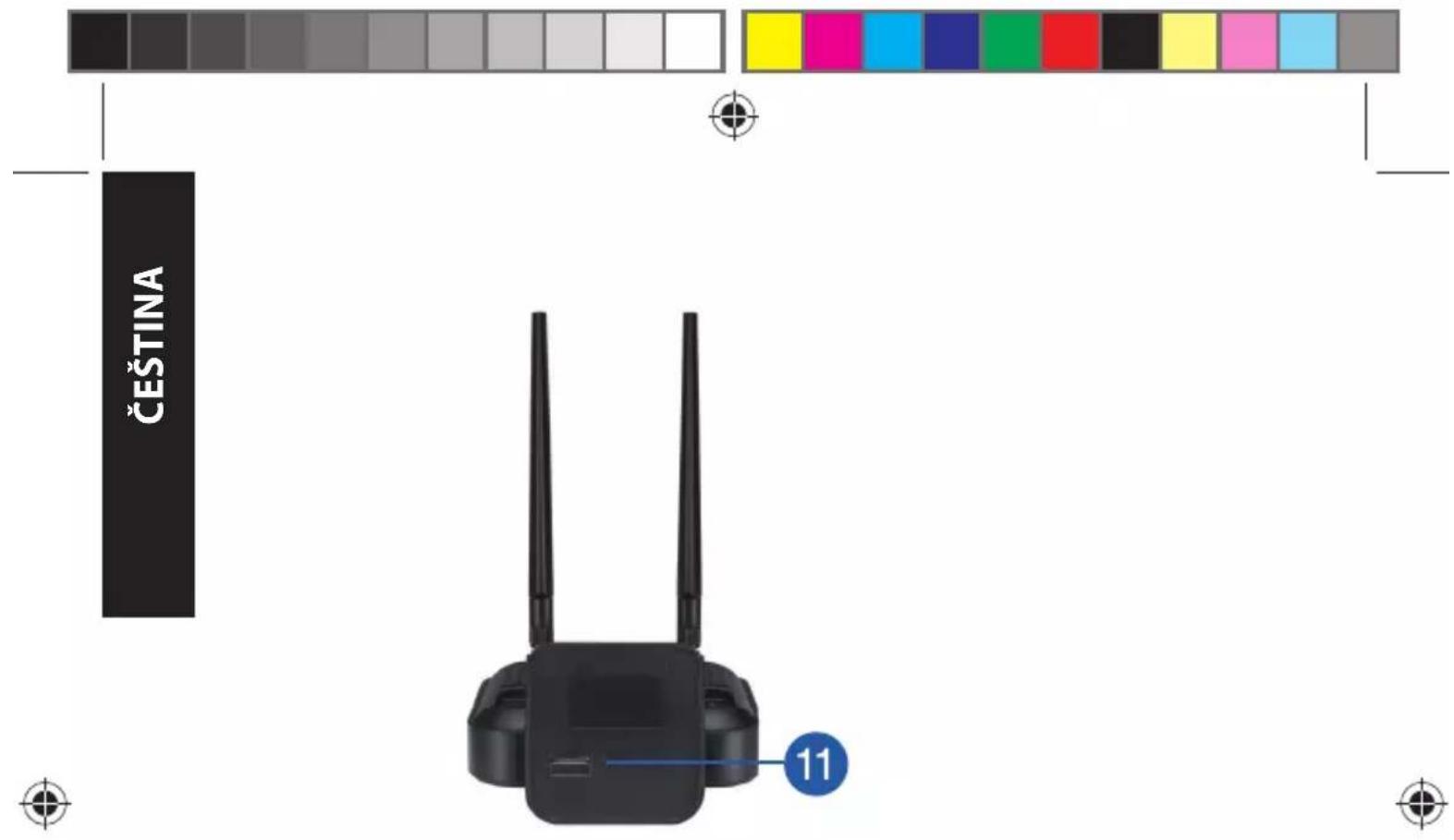

5. Napájecí port (DC-IN) 11. Slot na kartu Mikro SIM
6. Tlačítko napájení

12

Instalace směrovače

1. Splňte požadavky pro instalaci.

Aby bylo možné nastavit bezdrátovou síť, musí být splněny následující požadavky:

• Karta Mikro SIM/USIM s tarifem WCDMA a LTE

Nano SIM card

Nano SIM adapter

DÜLEŽITÉ! Karta Mikro SIM/USIM musí být prihlášena k odběru služeb WCDMA a LTE. Informujte se o těchto službách u vašeho mobilního operátora.

POZOR!

• V tomto směrovači používejte pouze standardní kartu Mikro SIM/USIM s přiloženým adaptérem SIM.
• Vždy zasuňte Micro SIM adaptér s kartou Nano SIM. Pokud Micro SIM adaptér zasunete prázdný, může se zaseknout.

• Počítač s portem Ethernet RJ-45 (LAN) (10Base-T/100 Base-TX) nebo zařízení s technologií Wi-Fi s rozhraním 2.4 GHz 802.11 b/g/n
• Webový prohlížeč, například Internet Explorer, Firefox, Safari nebo Google Chrome

2. Nastavte si svůj bezdrátový LTE směrovač.

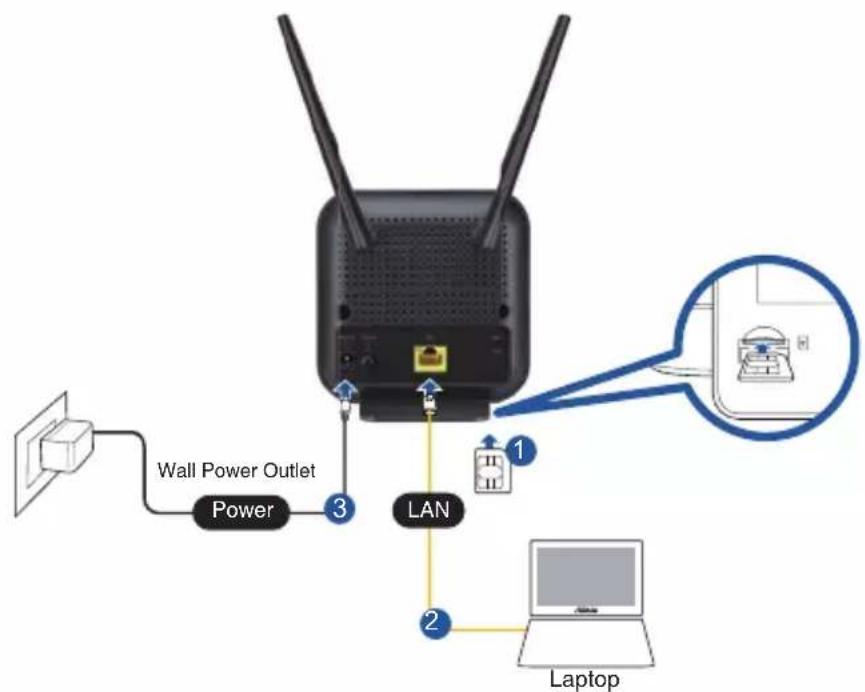

1. Před zapnutím napájení routeru vložte kartu Micro SIM a nainstalujte LTE antény. Připojte síťový kabel od počítače ke žlutému portu Ethernet na routeru.

Wall Power Outlet Power LAN 1 2 Laptop

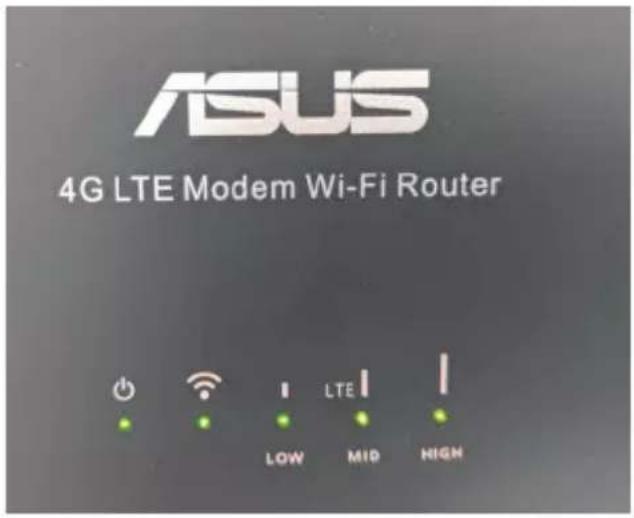

1. Router automaticky detekuje nastavení vašeho ISP a profil APN. Pokud LED indikátory signálu 3G/4G začnou svítit zeleně, můžete začít používat internet.

ASUS 4G LTE Modem Wi-Fi Router LOW MID HIGH

1. Pokud se vašemu routeru nepodaří úspěšně detekovat nastavení vašeho ISP, LED indikátory signálu 3G/4G se nerozsvítí. Do svého webového prohlížeče zadejte výchozí IP adresu bezdrátového routeru 192.168.1.1/.

LTE Router → ↻ ↻ 192.168.1.1/

1. Na stránce pro přihlášení zadejte výchozí uživatelské jméno (admin) a heslo (admin).

1. Na hlavním ovládacím panelu klikněte na položku Wizard (Průvodce) a dokončete nastavení podle zobrazených pokynů.

1. Chcete-li se připojit k internetu prostřednictvím sítě Wi-Fi, připojte se k názvu bezdrátové sítě (SSID), který je uveden na spodní straně routeru a v případě potřeby zadejte klíč Wi-Fi.

Main SSID: ASUS_00 WiFi Key: density_2493 PIN NO: 12345670 MAC: 305A3AC5B400 IMEI: 123456789012345 FW Ver.: 3.0.0.4.380_36025 Production Year: 2019 SN: K1XXXX000001 HW Ver.: R1.41

FAQ

1. Kde lze najít další informace o tomto bezdrátovém směrovači?

• Server online s odpovědmi na časté dotazy: http://support.asus.com/faq
• Server technické podpory: https://www.asus.com/support
- Horká linka pro zákazníky: Viz Networks Global Hotline Information (Informace o globální horké síťové lince) v Doplňkové příručce

Bezpečnostní informace

• Počítač používejte jen při teplotě okolí 0 °C (32 °F) až 40 °C (104 °F).
• Informace naleznete na energetickém štítku na spodní straně vašeho produktu. Ujistěte se, že napájecí adaptér je v souladu s hodnotou na něm uvedenou.
• NEPOKLÁDEJTE na nerovné ani nestabilní pracovní povrchy. Pokud je skřín počítače poškozená, vyhledejte opravnu.
• NEDÁVEJTE ani neupouštějte předměty na horní stranu produktu ani do něj nezastrkujte žádné cizí objekty.
• NEVYSTAVUJTE ani nepoužívejte blízko tekutin, deště nebo vlhkosti. NEPOUŽÍVEJTE modem během bouřek.
• NEZAKRÝVEJTE otvory na produktu, které mají zabránit přehřátí systému.
• NEPOUŽÍVEJTE poškozené napájecí kabely, doplňky ani jiné periférie.
• Pokud je napájecí zdroj porouchaný, nepokoušejte se jej opravovat. Kontaktujte kvalifikovaného servisního technika nebo prodejce.
• Aby nedošlo k zásahu elektrickým proudem, odpojte napájecí kabel z elektrické zásuvky před přemístěním počítače.

Adaptér stejnosměrného napájení	Výstup stejnosměrného napájení: +12V s proudem max. 1 A
Provozní teplota -10~40	°C Skladování -20~65		°C
Provozní vlhkost ≤ 90% Skladování ≤ 95%
