Type de produit	Modem-routeur LTE Wi-Fi
Marque	ASUS
Modèle	4G-N12 B1
Normes Wi-Fi	IEEE 802.11 b/g/n (2,4 GHz)
Bande de fréquence Wi-Fi	2,4 GHz
Technologies mobiles	WCDMA, LTE (carte Micro SIM)
Ports	1 port Ethernet LAN (RJ-45) 10/100 Mbps
Antennes	2 antennes LTE amovibles
Alimentation	Adaptateur secteur CC 12V, 1A
Température de fonctionnement	-10°C à 40°C
Température de stockage	-20°C à 65°C
Humidité de fonctionnement	≤ 90%
Humidité de stockage	≤ 95%
Contenu de la boîte	Routeur, adaptateur secteur, câble RJ-45, guide de démarrage rapide, 2 antennes LTE, carte de garantie
Fonctions	WPS, réinitialisation, détection automatique APN, assistant de configuration web
Sécurité	Ne pas exposer à l'humidité, température ambiante 0-40°C, ne pas obstruer les ventilations, débrancher avant nettoyage
Entretien	Nettoyer avec un chiffon doux et sec, ne pas utiliser de produits chimiques
Indicateurs LED	Alimentation, Wi-Fi 2,4 GHz, signal 3G/4G, Ethernet
Boutons	Alimentation, WPS, Réinitialisation
Caractéristiques avancées	Slot Micro SIM, configuration via navigateur (192.168.1.1), identifiants par défaut admin/admin
Garantie	Carte de garantie incluse

FOIRE AUX QUESTIONS - 4G-N12 B1 ASUS

Comment installer ma carte SIM dans le routeur ?

Insérez une carte Micro SIM (ou une Nano SIM avec adaptateur) dans le slot situé à l'arrière de l'appareil. Assurez-vous d'avoir souscrit à un service WCDMA/LTE.

Que faire si les LED 3G/4G ne s'allument pas ?

Si les LED ne s'allument pas, le routeur n'a pas détecté automatiquement les paramètres APN. Connectez-vous à l'interface via 192.168.1.1 et utilisez l'assistant de configuration pour saisir manuellement les paramètres de votre opérateur.

Comment accéder à l'interface de configuration ?

Ouvrez un navigateur web et saisissez 192.168.1.1 dans la barre d'adresse. Connectez-vous avec l'identifiant admin et le mot de passe admin.

Quels sont les identifiants par défaut ?

L'identifiant et le mot de passe par défaut sont tous deux admin (en minuscules). Il est recommandé de les modifier après la première configuration.

Comment réinitialiser le routeur aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset (situé à l'arrière) pendant environ 5 secondes jusqu'à ce que les LED clignotent. Les paramètres reviendront à leurs valeurs par défaut.

Comment connecter mon ordinateur en Wi-Fi ?

Recherchez le réseau Wi-Fi dont le SSID est indiqué sur l'étiquette en dessous du routeur (ex: ASUS_00). Saisissez la clé Wi-Fi (WiFi Key) figurant sur la même étiquette.

Quels câbles et accessoires sont fournis ?

La boîte contient : le routeur, un adaptateur secteur (12V/1A), un câble réseau RJ-45, deux antennes LTE amovibles, un guide de démarrage rapide et une carte de garantie.

Puis-je utiliser une carte Nano SIM ?

Oui, mais vous devez utiliser l'adaptateur Micro SIM fourni. Insérez toujours la carte Nano SIM dans l'adaptateur avant de l'introduire dans le routeur.

Où trouver une assistance supplémentaire ?

Consultez la FAQ en ligne sur support.asus.com/faq ou le site de support technique https://www.asus.com/support. Vous pouvez aussi contacter le service clientèle ASUS.

Quelles précautions de sécurité dois-je respecter ?

N'utilisez pas l'appareil en extérieur sous la pluie, ne l'exposez pas à l'humidité, maintenez une distance d'au moins 15 cm des implants médicaux, et débranchez-le avant de le nettoyer avec un chiffon sec.

MODE D'EMPLOI 4G-N12 B1 ASUS

Routeur LTE Wifi 4G-N12 B1 Adaptateur secteur
1 x Câble réseau (RJ-45) Guide de démarrage rapide
2 x Antennes LTE amovibles Carte de garantie

REMARQUE : Si l'un des éléments est endommagé ou manquant, veuillez contacter votre revendeur.

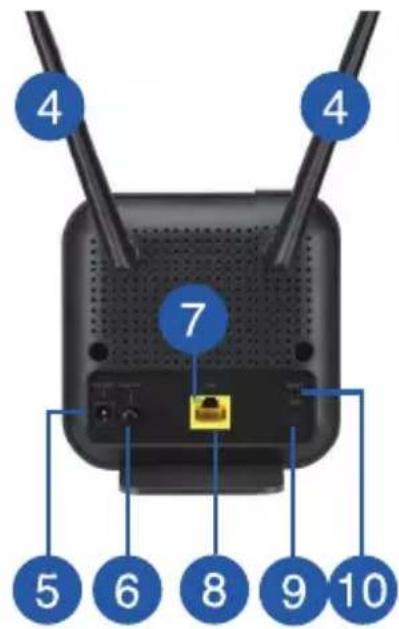

Aperçu rapide de votre modem-routeur 4G-N12 B1

ASUS 4G LTE Motem Wi-Fi Router 1 2 3

4 4 7 5 6 8 9 10

FRANÇAIS 11

1.	Voyant d'alimentation	7.	Voyant Ethernet
2.	Voyant de bande 2,4 GHz	8.	Port réseau local (LAN)
3.	Voyant de signal 3G/4G	9.	Bouton WPS
4.	Antennes LTE amovibles	10.	Bouton de réinitialisation

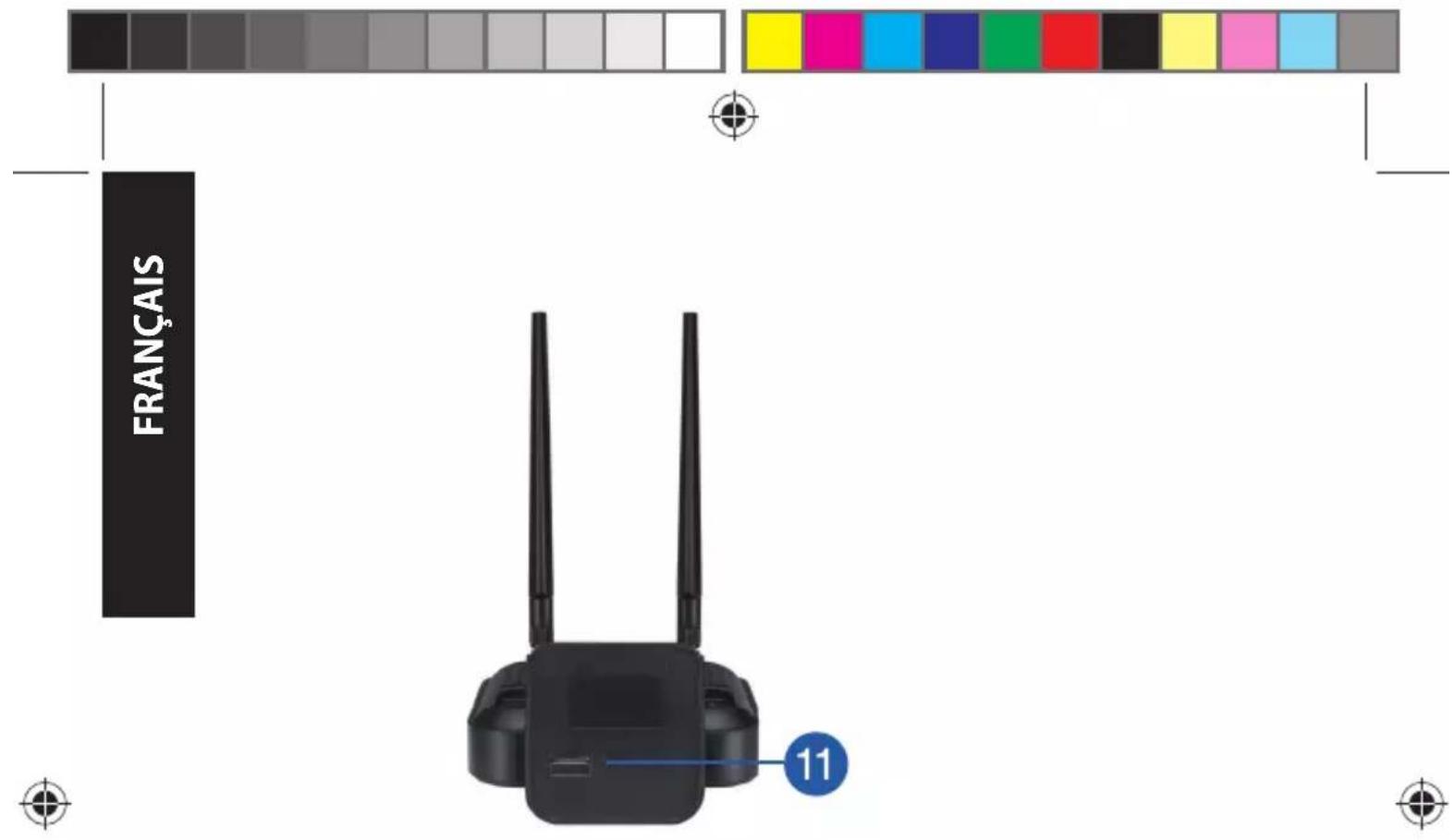

5.	Port d'alimentation (CC)	11.	Slot pour carte Micro SIM
6.	Bouton d'alimentation

Installer votre modem-routeur

1. Pré-requis d'installation.

Pour établir votre réseau Wi-Fi, vous aurez besoin des éléments suivants :

- Une carte Micro SIM/USIM pour laquelle vous avez souscrit à un service WCDMA et LTE

Nano SIM card

Nano SIM adapter

IMPORTANT ! Veillez à utiliser une carte Micro SIM/USIM pour laquelle vous avez souscrit à un service WCDMA et LTE. Contactez votre opérateur pour plus d'informations.

ATTENTION!

• Utilisez uniquement une carte Micro SIM/USIM standard avec cet appareil.

• Insérez toujours l'adaptateur Micro SIM avec la carte Nano SIM. L'adaptateur Micro SIM risque de rester coincé s'il est inséré seul.

• Un ordinateur doté d'une prise réseau Ethernet (RJ-45 de type 10 Base-T/100 Base-TX) ou d'un adaptateur Wi-Fi sur bande 2,4 GHz avec les normes 802.11 b/g/n

• Navigateur internet tel qu'Internet Explorer, Firefox, Safari ou Google Chrome

2. Configurer le modem-routeur Wi-Fi LTE.

1. Insérez votre carte Micro SIM et installez les antennes LTE avant d'allumer votre modem-routeur. Utilisez le câble réseau pour relier votre ordinateur au port Ethernet jaune du modem-routeur.

Wall Power Outlet Power 3 LAN 1 2 Laptop

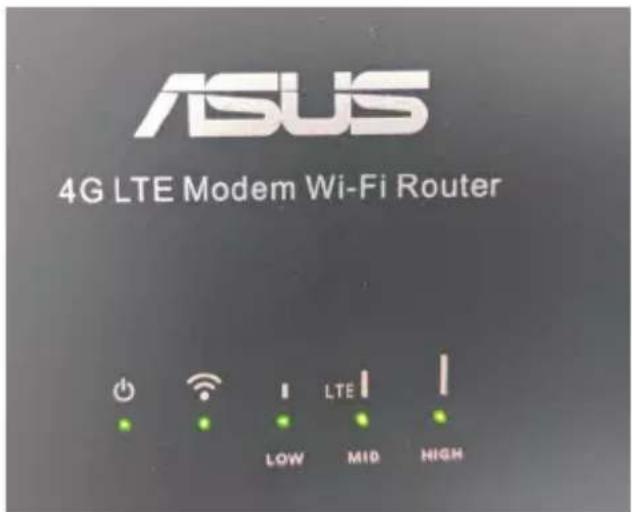

1. Votre routeur va détecter automatiquement les paramètres et le profil APN de votre FAI. Si les LED des signaux 3G / 4G deviennent vertes fixes, vous pouvez commencer à surfer sur Internet.

ASUS 4G LTE Modem Wi-Fi Router + - + - + - LOW MID HIGH

1. Les LED des signaux 3G / 4G ne s'allument pas si votre routeur n'arrive pas à détecter les paramètres de votre FAI avec succès. Veuillez saisir l'adresse IP par défaut du routeur sans fil 192.168.1.1/ dans votre navigateur Web.

LTE Router 192.168.1.1/

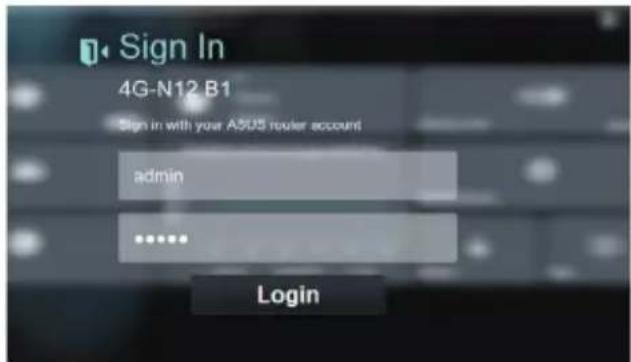

1. Sur la page de connexion, saisissez l'identifiant (admin) et le mot de passe (admin) par défaut.

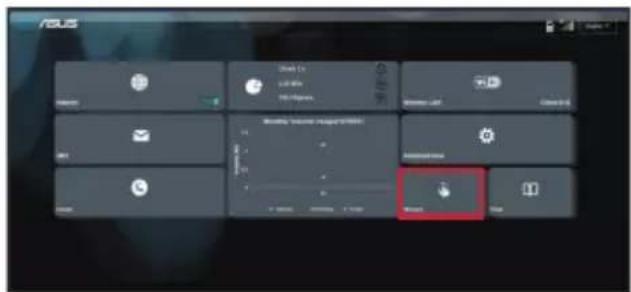

1. Depuis le tableau de bord principal, cliquez sur Assistant et suivez les instructions à l'écran pour terminer le processus de configuration.

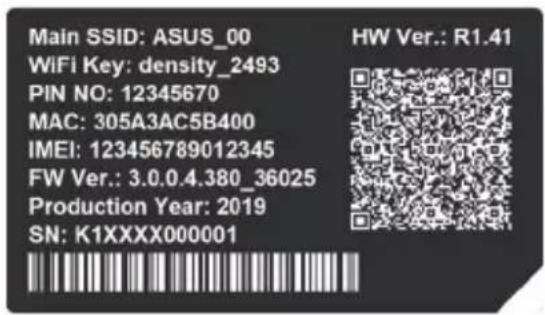

1. Si vous voulez vous connecter à Internet via Wifi, connectez-vous au nom de réseau sans fil (SSID) figurant sur l'étiquette en bas du routeur et entrez la clé Wifi quand vous y êtes invité.

Main SSID: ASUS_00 WiFi Key: density_2493 PIN NO: 12345670 MAC: 305A3AC5B400 IMEI: 123456789012345 FW Ver.: 3.0.0.4.380_36025 Production Year: 2019 SN: K1XXXX000001 HW Ver.: R1.41

FAQ

1. Où puis-je obtenir plus d'informations sur le modem-routeur Wi-Fi ?

• FAQ en ligne : http://support.asus.com/faq
• Site de support technique : https://www.asus.com/support
• Service clientèle : Consultez la liste des centres d'appel ASUS en fin de guide

Avertissements de sécurité

• Utilisez ce produit dans un environnement dont la température ambiante est comprise entre 0°C (32°F) et 40°C (104°F).
• Référez-vous à l'étiquette située au dessous du produit pour vérifier que l'adaptateur secteur répond aux exigences de tension.
• NE PAS placer sur une surface irrégulière ou instable. Contactez le service après-vente si le châssis a été endommagé.
  • NE PAS placer, faire tomber ou insérer d'objets sur/dans le produit.
• NE PAS exposer l'appareil à la pluie ou à l'humidité, tenez-le à distance des liquides. NE PAS utiliser le modem lors d'un orage.
• NE PAS bloquer les ouvertures destinées à la ventilation du système pour éviter que celui-ci ne surchauffe.
• NE PAS utiliser de cordons d'alimentation, d'accessoires ou autres périphériques endommagés.
• Si l'adaptateur est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualifié ou votre revendeur.
• Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.

Adaptateur secteur CC Sortie	CC : +12V (max 1A)
Température de fonctionnement	-10~40°C	Stockage	-20~65°C
Humidité de fonctionnement	≤ 90%	Stockage	≤ 95%

42

Précautions d'emploi de l'appareil

a. Soyez particulièrement vigilant quant à votre sécurité lors de l'utilisation de cet appareil dans certains lieux (les avions, les aéroports, les hôpitaux, les stations-service et les garages professionnels).
b. Évitez d'utiliser cet appareil à proximité de dispositifs médicaux implantés. Si vous portez un implant électronique (stimulateurs cardiaques, pompes à insuline, neurostimulateurs... ), veuillez impérativement respecter une distance minimale de 15 centimètres entre cet appareil et votre corps pour réduire les risques d'interférence.
c. Utilisez cet appareil dans de bonnes conditions de réception pour minimiser le niveau de rayonnement. Ce n'est pas toujours le cas dans certaines zones ou situations, notamment dans les parkings souterrains, dans les ascenseurs, en train ou en voiture ou tout simplement dans un secteur mal couvert par le réseau.
d. Tenez cet appareil à distance des femmes enceintes et du bas-ventre des adolescents.
