Caractéristiques techniques	Détails
Type de routeur	Routeur Wi-Fi 6 (802.11ax)
Vitesse maximale	Jusqu'à 1800 Mbps
Bandes de fréquence	Dual-band (2.4 GHz et 5 GHz)
Ports Ethernet	4 ports Gigabit LAN, 1 port WAN
Technologie MU-MIMO	Oui
Compatibilité WPA3	Oui
Dimensions	Dimensions compactes adaptées à un usage domestique
Poids	Léger, facile à installer
Utilisation	Idéal pour les foyers avec plusieurs appareils connectés
Maintenance	Mises à jour du firmware via l'interface utilisateur
Réparation	Assistance technique disponible via le site ASUS
Sécurité	Fonctionnalités de sécurité avancées, incluant le contrôle parental
Informations générales	Garantie limitée, support client disponible

FOIRE AUX QUESTIONS - RT-AX57 ASUS

Comment réinitialiser mon ASUS RT-AX57 aux paramètres d'usine ?

Pour réinitialiser votre routeur, localisez le bouton de réinitialisation sur le panneau arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Votre routeur redémarrera et sera réinitialisé aux paramètres d'usine.

Comment changer le mot de passe Wi-Fi de mon ASUS RT-AX57 ?

Accédez à l'interface de gestion du routeur en ouvrant un navigateur et en entrant l'adresse IP du routeur (généralement 192.168.1.1). Connectez-vous avec vos identifiants, allez dans 'Sans fil' puis 'Sécurité' pour modifier le mot de passe de votre réseau Wi-Fi.

Mon ASUS RT-AX57 ne se connecte pas à Internet, que faire ?

Vérifiez d'abord que votre connexion Internet fonctionne. Redémarrez votre modem et votre routeur. Si le problème persiste, vérifiez les paramètres de connexion WAN dans l'interface de gestion du routeur et assurez-vous que les informations sont correctes.

Comment mettre à jour le firmware de mon routeur ASUS RT-AX57 ?

Connectez-vous à l'interface de gestion du routeur, allez dans 'Administration', puis 'Mise à jour du firmware'. Cliquez sur 'Vérifier la mise à jour' et suivez les instructions pour installer la dernière version du firmware.

Comment configurer un réseau invité sur mon ASUS RT-AX57 ?

Connectez-vous à l'interface de gestion de votre routeur, allez dans l'onglet 'Sans fil', puis 'Réseau invité'. Activez le réseau invité et configurez le nom du réseau et le mot de passe selon vos préférences. Assurez-vous de sauvegarder les modifications.

Pourquoi la connexion Wi-Fi de mon ASUS RT-AX57 est-elle lente ?

La lenteur de la connexion peut être due à plusieurs facteurs, tels que la distance par rapport au routeur, les interférences d'autres appareils ou un nombre élevé de périphériques connectés. Essayez de rapprocher vos appareils du routeur ou de changer le canal Wi-Fi dans les paramètres.

Comment activer le contrôle parental sur mon ASUS RT-AX57 ?

Accédez à l'interface de gestion du routeur, allez dans 'Contrôle parental' et activez la fonction. Vous pouvez ensuite définir des règles pour restreindre l'accès à certains sites ou limiter le temps d'utilisation pour des appareils spécifiques.

Que faire si les voyants de mon ASUS RT-AX57 clignotent en rouge ?

Un voyant rouge indique généralement un problème de connexion Internet. Vérifiez votre modem et votre connexion. Si tout semble en ordre, essayez de redémarrer le routeur. Si le problème persiste, contactez votre fournisseur d'accès Internet.

MODE D'EMPLOI RT-AX57 ASUS

Manuel de l'utilisateur RT-AX57RT-AX57 Routeur WiFi à double bandeRouteur WiFi à double bande2 Copyright © 2023 ASUSTeK Computer Inc. Tous droits réservés. Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK Computer Inc ("ASUS"). La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modié ou altéré, à moins que cette réparation, modication ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé ou manquant. ASUS fournit ce manuel "en l'état" sans garantie d'aucune sorte, explicite ou implicite, y compris, mais non limité aux garanties implicites ou aux conditions de commerciabilité ou d'adéquation à un but particulier. En aucun cas ASUS, ses directeurs, ses cadres, ses employés ou ses agents ne peuvent être tenus responsables des dégâts indirects, spéciaux, accidentels ou consécutifs (y compris les dégâts pour manque à gagner, pertes de prots, perte de jouissance ou de données, interruption professionnelle ou assimilé), même si ASUS a été prévenu de la possibilité de tels dégâts découlant de tout défaut ou erreur dans le présent manuel ou produit. Les spécications et les informations contenues dans ce manuel sont fournies à titre indicatif seulement et sont sujettes à des modications sans préavis, et ne doivent pas être interprétées comme un engagement de la part d'ASUS. ASUS n'est en aucun cas responsable d'éventuelles erreurs ou inexactitudes présentes dans ce manuel, y compris les produits et les logiciels qui y sont décrits. Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des ns d'identication ou d'explication, et au seul bénéce des propriétaires, sans volonté d'infraction. F22792 Première Édition Octobre 20233 Table des matières 1 Présentation de votre routeur WiFi 6

2.2 Conguration internet rapide avec auto-détection ........15

2.3 Connexion à un réseau WiFi .......................................................19

3 Congurer les paramètres généraux 20

3.1 Utiliser la carte du réseau ...........................................................20

3.1.1 Congurer les paramètres de sécurité WiFi ....................21

3.1.2 Gérer les clients du réseau .....................................................22

3.2 Créer un réseau invité ...................................................................23

4.3.3 Serveur virtuel et redirection de port ...............................57

4.6.1 Mode de fonctionnement......................................................68

Table des matières 5 Utilitaires 72

Annexes 88 Notices .............................................................................................................88 Service et assistance ...................................................................................1016 1 Présentation de votre routeur 1 Présentation de votre routeur WiFiWiFi

Merci d'avoir acheté un routeur WiFi ASUS RT-AX57 ! Ultra n et élégant, le routeur RT-AX57 est compatible avec les réseaux WiFi à double bande 2,4 GHz et 5 GHz, orant un streaming HD WiFi inégalable. De plus, la technologie ASUS Green Network permet de faire jusqu'à 70 % d'économie d'énergie.

1.2 Contenu de la boîte

Routeur WiFi RT-AX57U Câble réseau (RJ-45) Adaptateur secteur Guide de démarrage rapide REMARQUES :

• Contactez votre service après-vente ASUS si l'un des éléments est manquant ou endommagé. Consultez la liste des centres d'appel ASUS en n de manuel.

• Conservez l'emballage d'origine pour toutes futures demandes de prises sous garantie.7

1.3 Votre routeur WiFi

Voyant de bande 5 GHz Éteint : Aucun signal 5 GHz. Allumé : Routeur prêt à établir une connexion WiFi. Clignotant : Transmission ou réception de données WiFi. Voyant de bande 2,4 GHz Éteint : Aucun signal 2,4 GHz. Allumé : Routeur prêt à établir une connexion WiFi. Clignotant : Transmission ou réception de données WiFi. Voyant réseau local (LAN) Éteint : Routeur éteint ou aucune connexion physique. Allumé : Connexion établie à un réseau local (LAN). Voyant réseau étendu (WAN) (Internet) Rouge : Aucune adresse IP ou aucune connexion physique. Allumé : Connexion établie à un réseau étendu (WAN). Voyant d'alimentation Éteint : Aucune alimentation. Allumé : Le routeur est prêt. Clignote lentement : Mode de secours Bouton de réinitialisation Ce bouton permet de restaurer les paramètres par défaut du routeur. Bouton WPS Ce bouton permet de lancer l'assistant WPS. Interrupteur d'alimentation Cet interrupteur permet d'allumer ou d'éteindre le routeur.8 Prise d'alimentation (CC) Insérez l'adaptateur secteur dans ce port puis reliez votre routeur à une source d'alimentation. Port réseau étendu (WAN) (Internet) Connectez un câble réseau sur ce port pour établir une connexion à un réseau étendu (WAN). Ports réseau local (LAN) 1 à 4 Connectez des câbles réseau sur ces ports pour établir une connexion à un réseau local (LAN). REMARQUES :

• Utilisez uniquement l'adaptateur secteur fourni avec votre appareil. L'utilisation d'autres adaptateurs peut endommager l'appareil.

• Caractéristiques : Adaptateur secteur CC Sortie CC : 12V (1A/1,5A max.) Température de fonctionnement 0~40°C Stockage 0~70°C Humidité de fonctionnement 50-90 % Stockage 20-90 %9

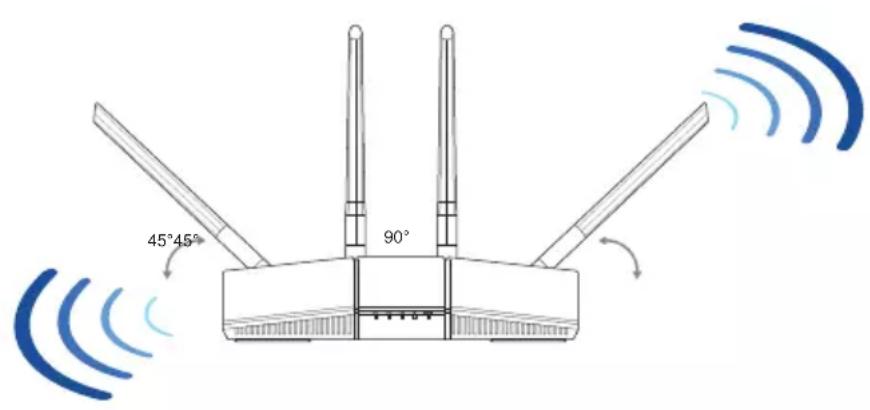

1.4 Placer le routeur

Pour optimiser la transmission du signal WiFi entre votre routeur et les périphériques réseau y étant connectés, veuillez vous assurer des points suivants :

• Placez le routeur WiFi dans un emplacement central pour obtenir une couverture WiFi optimale.

• Maintenez le routeur à distance des obstructions métalliques et des rayons du soleil.

• Maintenez le routeur à distance d'appareils ne fonctionnant qu'avec les normes/fréquences WiFi 802.11g ou 20MHz, les périphériques 2,4 GHz et Bluetooth, les téléphones sans l, les transformateurs électriques, les moteurs à service intense, les lumières uorescentes, les micro-ondes, les réfrigérateurs et autres équipements industriels pour éviter les interférences ou les pertes de signal WiFi.

• Mettez toujours le routeur à jour dans la version de rmware la plus récente. Visitez le site web d'ASUS sur http://www.asus.com pour consulter la liste des mises à jour. 90° 45° 45°10

Pour établir votre réseau WiFi, vous aurez besoin d'un ou deux ordinateurs répondant aux critères suivants :

• Port Ethernet RJ-45 (LAN) (10Base-T/100Base-TX/1000BaseTX)

• Compatible avec la norme WiFi IEEE 802.11a/b/g/n/ac/ax

• Un service TCP/IP installé

• Navigateur internet tel qu'Internet Explorer, Firefox, Safari ou Google Chrome REMARQUES :

• Si votre ordinateur ne possède pas de module WiFi, installez une carte WiFi compatible avec la norme IEEE 802.11a/b/g/n/ac/ax sur votre ordinateur pour vous connecter au réseau.

• Grâce au support de la technologie à double bande, votre routeur WiFi prend en charge les signaux WiFi des bandes 2,4 GHz et 5 GHz simultanément. Ceci vous permet de naviguer sur Internet ou de lire/ écrire des e-mails sur la bande 2,4 GHz tout en protant de streaming audio/vidéo en haute dénition sur la bande 5 GHz.

• Certains appareils dotés de capacités WiFi IEEE 802.11n ne sont pas compatibles avec la bande à 5 GHz. Consultez le mode d'emploi de vos dispositifs WiFi pour plus d'informations.

• Les câbles réseau Ethernet RJ-45 utilisés pour établir une connexion réseau ne doivent pas excéder une longueur de 100 mètres.11

1.6 Congurer le routeur

• Il est recommandé d'utiliser une connexion laire pour la conguration initiale an d'éviter des problèmes d'installation causés par l'instabilité du réseau WiFi.

• Avant toute chose, veuillez vous assurer des points suivants :

• Si vous remplacez un routeur existant, déconnectez-le de votre réseau.

Déconnectez tous les câbles de votre conguration modem actuelle. Si votre modem possède une batterie de secours, retirez-la.

• Redémarrez votre ordinateur (recommandé).12

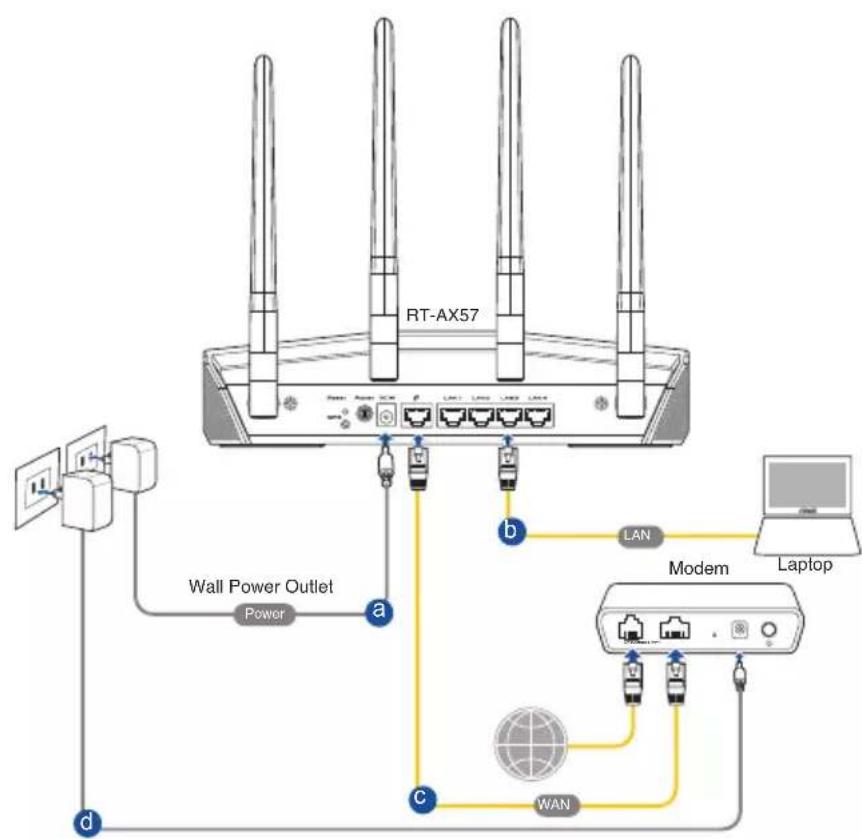

1.6.1 Connexion laire

REMARQUE : Une fonction de détection de croisement automatique est intégrée au routeur WiFi pour que vous puissiez aussi bien utiliser un câble Ethernet droit que croisé. RT-AX57Wall Power OutletModemLINE LAN RESET PWRLaptopPower WAN LAN

Pour congurer votre routeur via une connexion laire :

1. Reliez une extrémité de l'adaptateur secteur au port

d'alimentation du routeur et l'autre extrémité à une prise électrique.

2. À l'aide du câble réseau fourni, connectez votre ordinateur au

port de réseau local (LAN) du routeur WiFi. IMPORTANT ! Vériez que le voyant de réseau local (LAN) clignote. 3 À l'aide d'un autre câble réseau, connectez votre modem au port réseau étendu (WAN) du routeur WiFi.

4. Reliez une extrémité de l'adaptateur secteur au port

d'alimentation du modem et l'autre extrémité à une prise électrique.13

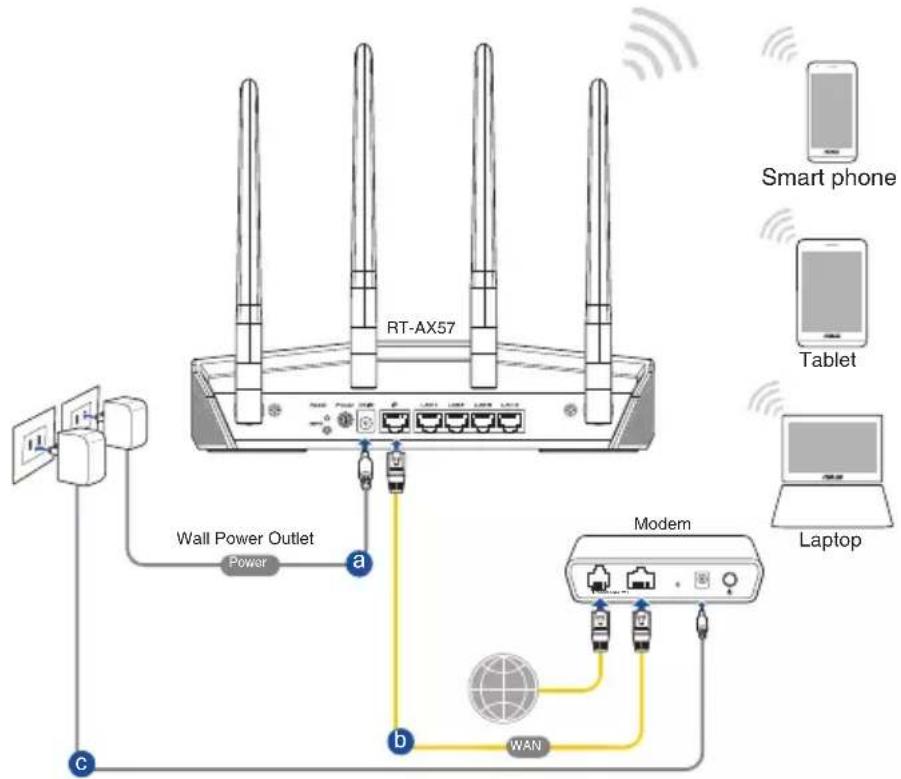

Pour congurer votre routeur via une connexion WiFi :

1. Reliez une extrémité de l'adaptateur secteur au port

d'alimentation du routeur et l'autre extrémité à une prise électrique. 2 À l'aide du câble réseau fourni, connectez votre modem au port réseau étendu (WAN) du routeur WiFi.

3. Reliez une extrémité de l'adaptateur secteur au port

d'alimentation du modem et l'autre extrémité à une prise électrique.

4. Installez une carte WiFi compatible avec la norme IEEE

802.11a/b/g/n/ac/ax sur votre ordinateur. REMARQUES :

• Référez-vous au manuel de la carte WiFi pour la procédure de conguration de la connexion WiFi.

• Pour congurer les paramètres de sécurité de votre réseau, consultez la section 3.1.1 Dénir les paramètres de sécurité WiFi.14 2 Prise en main2 Prise en main

2.1 Se connecter à l'interface de gestion

Le routeur WiFi ASUS intègre une interface utilisateur en ligne qui permet de congurer le routeur WiFi sur votre ordinateur à l'aide d'un navigateur internet tel qu'Internet Explorer, Firefox, Safari ou Google Chrome. REMARQUE : Les fonctionnalités présentées peuvent varier en fonction du modèle. Pour vous connecter à l'interface de gestion :

1. Dans la barre d'adresse de votre navigateur internet, entrez

http://www.asusrouter.com.

2. Dans la fenêtre de connexion, saisissez le nom d'utilisateur par

défaut (admin) et le mot de passe (admin).

3. Vous pouvez dès lors congurer une grande variété de

paramètres dédiés à votre routeur WiFi ASUS. Volet de navigation Assistant de conguration internet Boutons de commandeZone d'infosColonne centraleColonne de droite REMARQUE : Lors du tout premier accès à l'interface de gestion du routeur, vous serez automatiquement redirigé vers la page de conguration de connexion internet.15

2.2 Conguration internet rapide avec auto-

détection L'assistant de conguration vous aide à congurer rapidement votre connexion internet. REMARQUE : Lors de la toute première conguration de connexion internet, appuyez sur le bouton de réinitialisation de votre routeur WiFi pour restaurer ses paramètres par défaut. Utilisation de l'assistant de conguration internet avec auto- détection :

1. Connectez-vous à l'interface de gestion du routeur. L'assistant de

conguration internet s'exécute automatiquement. REMARQUES :

• Par défaut, le nom d'utilisateur et le mot de passe de connexion à l'interface de gestion du routeur WiFi sont admin. Consultez la section

4.6.2 Système pour modier vos identiants de connexion.

• Le nom d'utilisateur et le mot de passe de connexion sont diérents des identiants dédiés au SSID (2,4/5 GHz) et à la clé de sécurité. Le nom d'utilisateur et le mot de passe de connexion permettent d'accéder à l'interface de gestion des paramètres du routeur WiFi. Le SSID (nom du réseau WiFi) et la clé de sécurité permettent aux dispositifs WiFi de se connecter au réseau 2,4 GHz/5 GHz de votre routeur.16

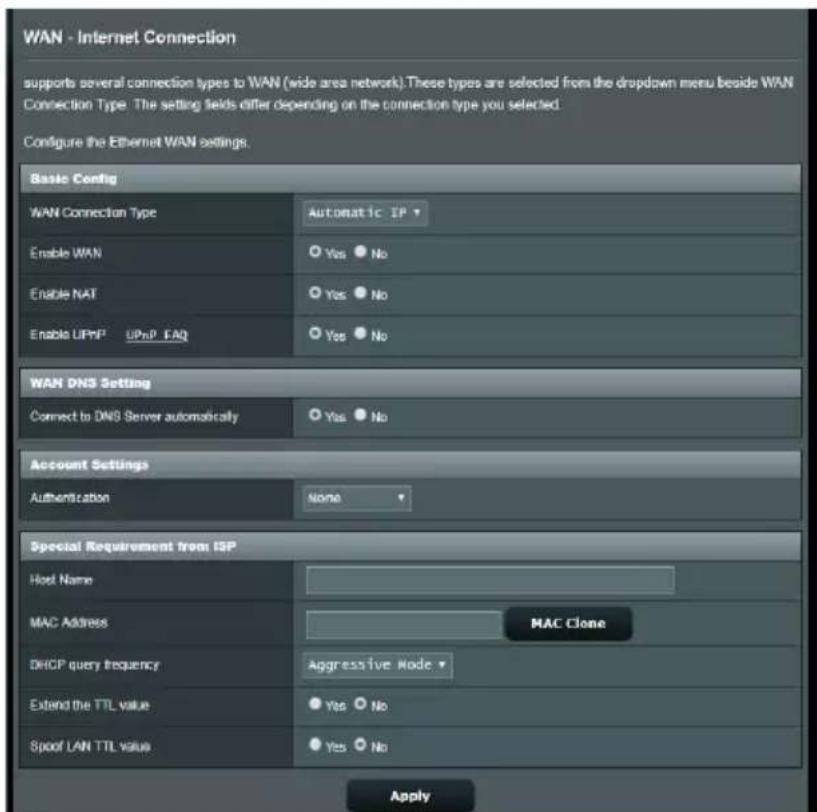

2. Le routeur WiFi détecte automatiquement si la connexion

internet fournie par votre FAI utilise une IP dynamique ou statique ou le protocole PPPoE, PPTP ou L2TP. Entrez les informations nécessaires en fonction de votre type de connexion. IMPORTANT ! Vous pouvez obtenir vos informations de connexion auprès de votre FAI (Fournisseur d'accès à Internet). Connexion à adresse IP automatique (DHCP) Connexion utilisant le protocole PPPoE, PPTP ou L2TP17 Connexion à adresse IP statique REMARQUES :

• L'auto-détection de votre type de connexion a lieu lorsque vous congurez le routeur WiFi pour la première fois ou lorsque vous restaurez les paramètres par défaut du routeur.

• Si votre type de connexion internet n'a pas pu être détecté, cliquez sur Skip to manual setting (Conguration manuelle) pour congurer manuellement vos paramètres de connexion.18

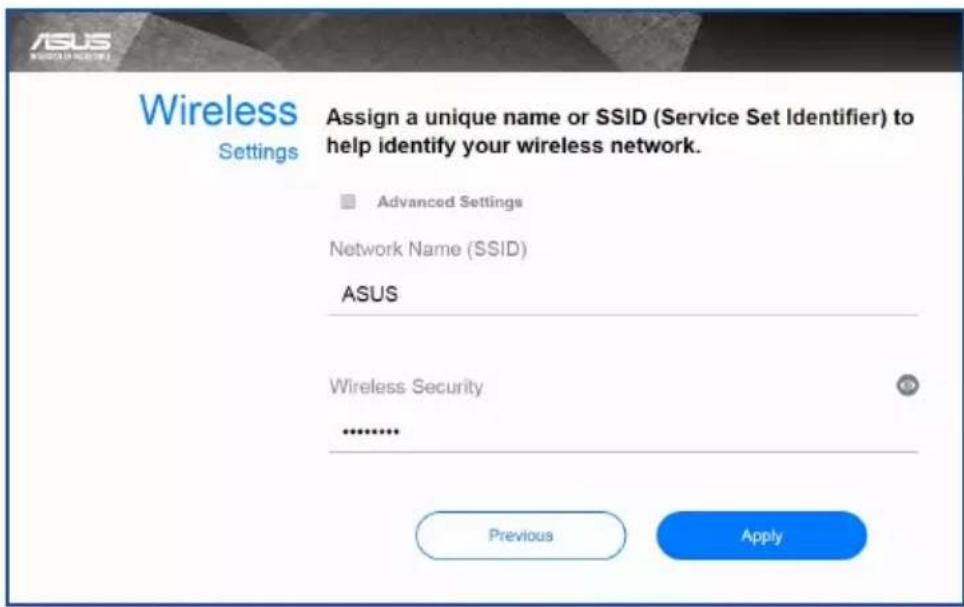

3. Attribuez un nom au réseau (SSID) ainsi qu'une clé de sécurité

pour votre connexion WiFi 2,4 GHz et/ou 5 GHz. Cliquez sur Apply (Appliquer) une fois terminé.

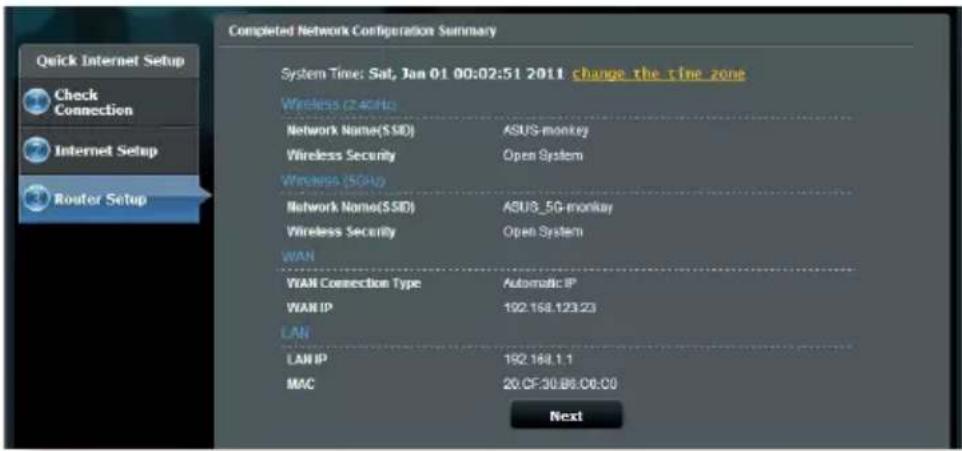

4. Les paramètres de connexion internet et WiFi apparaissent.

Cliquez sur Next (Suivant) pour continuer.

5. Lisez le didacticiel de connexion réseau. Une fois terminé, cliquez

sur Finish (Terminé).19

2.3 Connexion à un réseau WiFi

Après avoir conguré la connexion internet sur votre routeur, vous pouvez connecter votre ordinateur, ou tout autre appareil disposant d'une connectivité WiFi, à votre réseau WiFi. Pour vous connecter à un réseau WiFi sous Windows :

1. Sur votre ordinateur, cliquez sur l'icône réseau

de la zone de notication pour acher la liste des réseaux WiFi disponibles.

2. Sélectionnez le réseau WiFi avec lequel vous souhaitez établir

une connexion, puis cliquez sur Connect (Connecter).

3. Si nécessaire, entrez la clé de sécurité du réseau WiFi, puis cliquez

4. Patientez le temps que votre ordinateur puisse établir une

connexion au réseau WiFi. L'état de la connexion apparaît et l'icône réseau ache le statut Connecté. REMARQUES :

• Consultez les chapitres suivants pour plus de détails sur les divers paramètres de conguration WiFi disponibles.

• Référez-vous au mode d'emploi de votre appareil pour plus de détails sur la connexion à un réseau WiFi.20 3 Congurer les paramètres 3 Congurer les paramètres générauxgénéraux

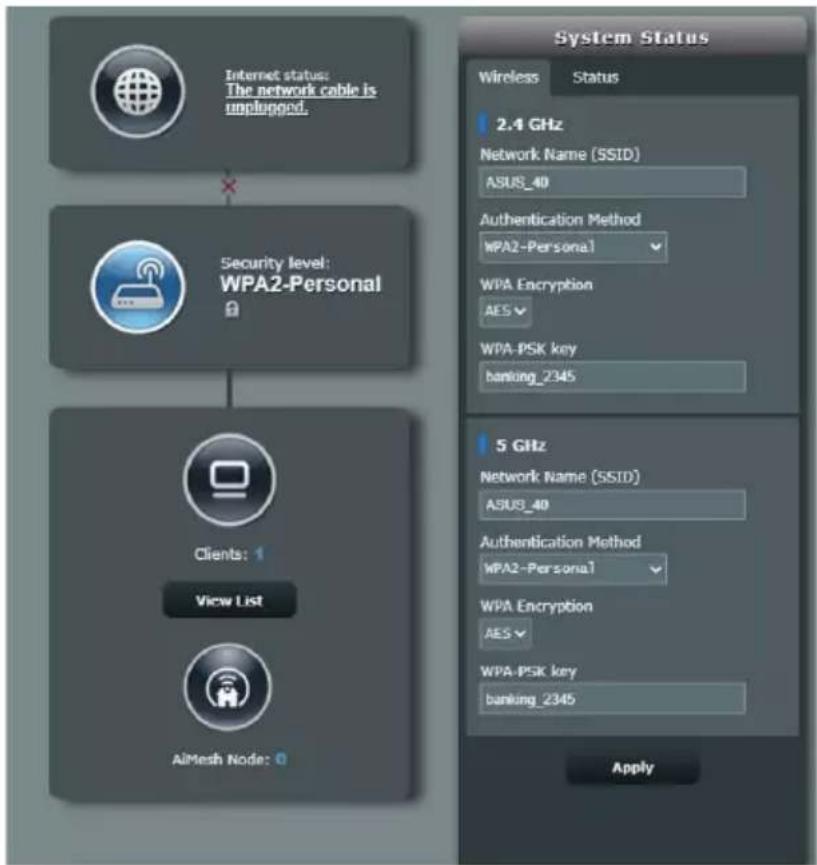

3.1 Utiliser la carte du réseau

La carte du réseau vous permet d'avoir une vue d'ensemble du réseau, mais aussi de congurer certains paramètres de sécurité et de gérer les clients du réseau.21

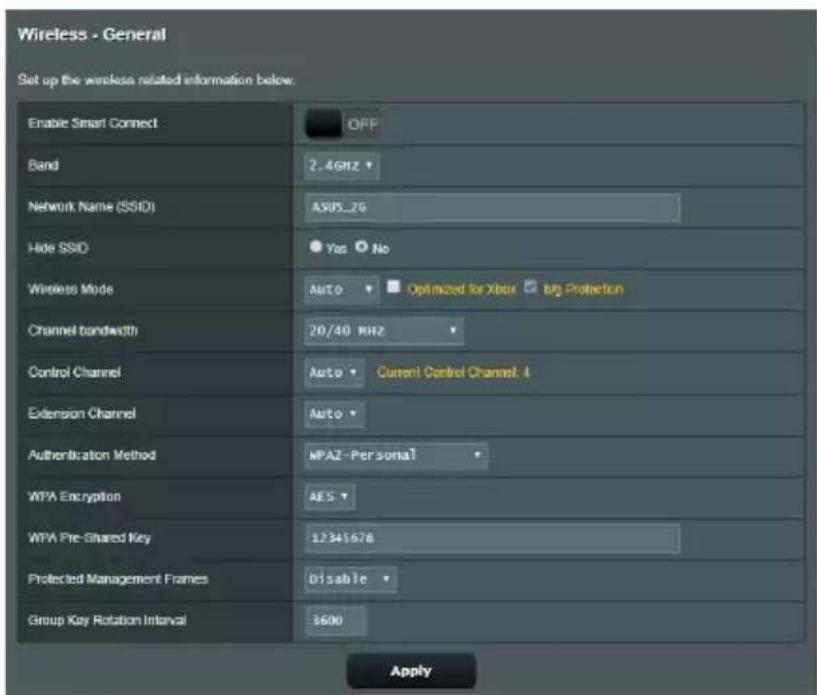

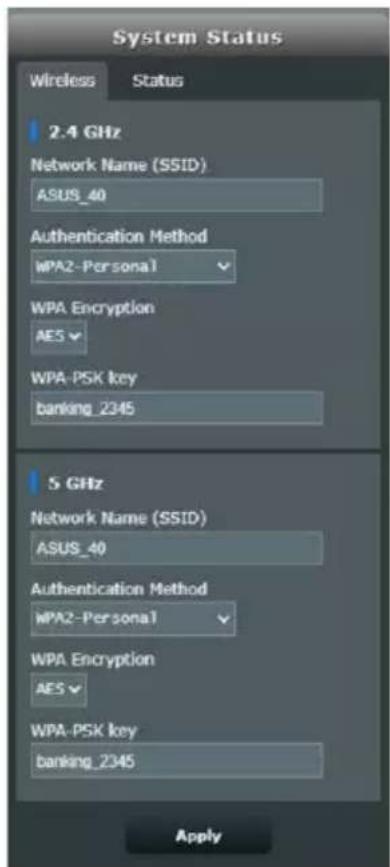

3.1.1 Congurer les paramètres de sécurité WiFi

Pour protéger votre réseau WiFi contre les accès non autorisés, vous devez congurer les paramètres de sécurité du routeur. Pour congurer les paramètres de sécurité WiFi :

1. À partir du volet de navigation, cliquez sur General (Général) >

Network Map (Carte du réseau).

2. La colonne System Status (État du système) ache les options

de sécurité telles que le SSID, le niveau de sécurité et la méthode de chirement. REMARQUE : Vous pouvez dénir des paramètres de sécurité diérents pour les bandes 2,4 GHz et 5 GHz. Paramètres de sécurité 2,4GHz/5GHz

3. Dans le champ Network Name (SSID) (Nom du réseau (SSID)),

spéciez un nom unique pour votre réseau WiFi.22

4. Dans le menu déroulant WEP Encryption (Chirement WEP),

sélectionnez la méthode de chirement. IMPORTANT ! La norme IEEE 802.11n/ac/ax n'autorise pas l'utilisation du haut débit avec les méthodes de chirement WEP ou WPA-TKIP. Si vous utilisez ces méthodes de chirement, votre débit ne pourra pas excéder les limites de vitesse établies par la norme IEEE 802.11g 54 Mb/s.

5. Saisissez votre clé de sécurité.

6. Cliquez sur Apply (Appliquer) une fois terminé.

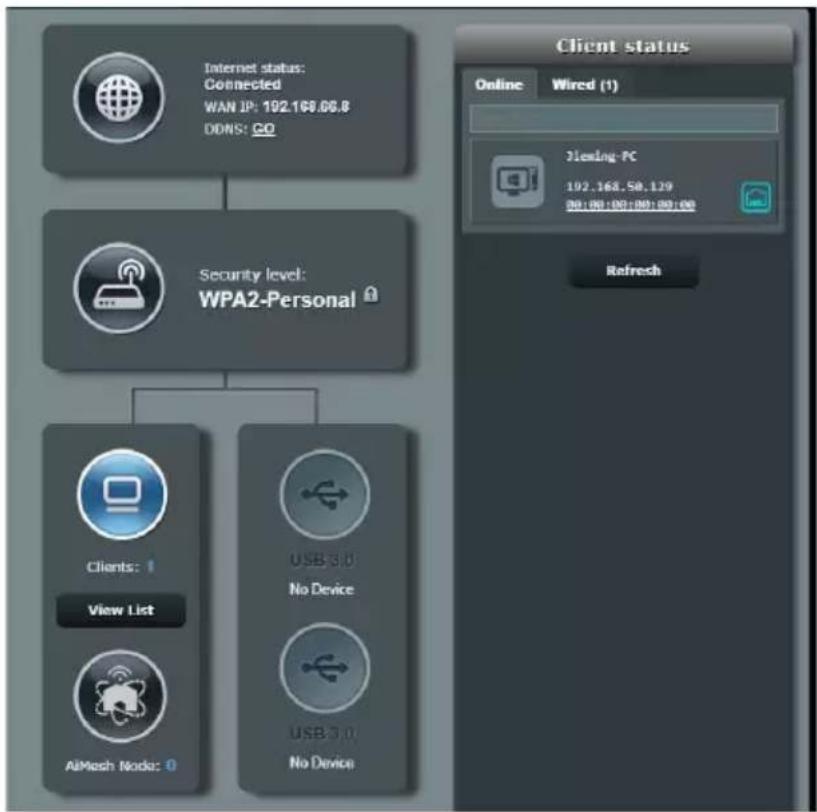

3.1.2 Gérer les clients du réseau

Pour gérer les clients de votre réseau :

1. À partir du volet de navigation, cliquez sur General (Général) >

Network Map (Carte du réseau).

2. Dans l'écran Network Map (Carte du réseau), cliquez sur l'icône

Client Status (États clients) pour acher les informations relatives aux clients de votre réseau.

3. Pour bloquer l'accès d'un client à votre réseau, sélectionnez le

client, puis cliquez sur Block (Bloquer).23

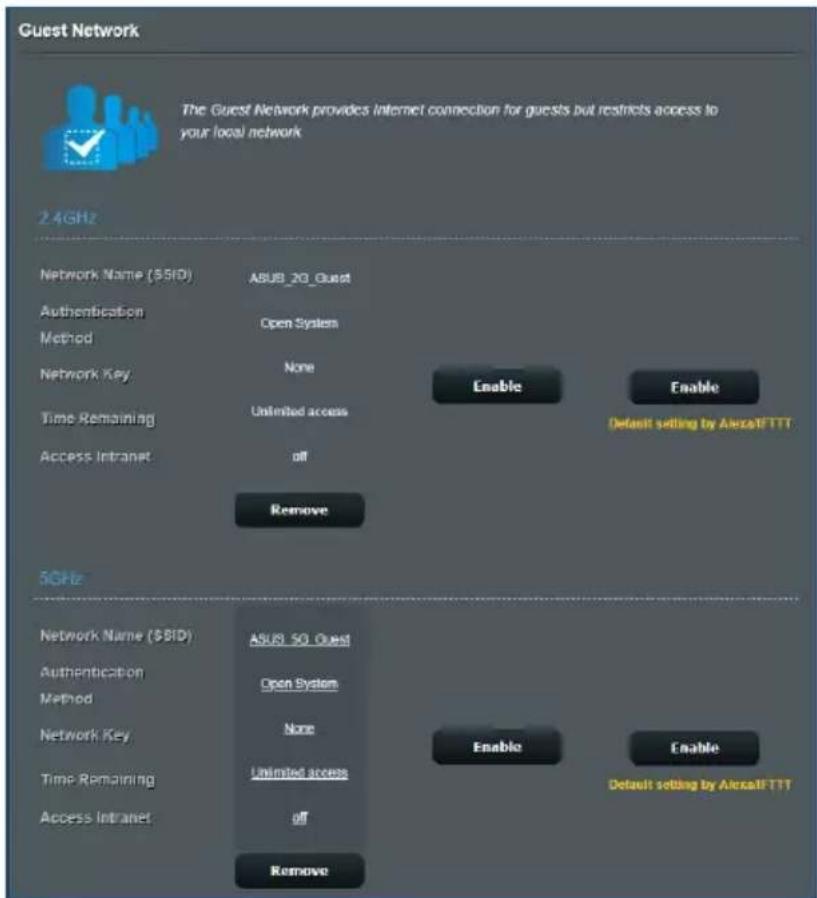

3.2 Créer un réseau invité

Un réseau invité permet d'orir une connexion internet aux utilisateurs temporaires via l'accès à un SSID ou réseau séparé, et restreint l'accès au réseau local privé. REMARQUE : Le RT-AX57 prend en charge jusqu'à six SSID (trois pour chaque bande de fréquence : 2,4 GHz et 5 GHz). Pour créer un réseau invité :

1. À partir du volet de navigation, cliquez sur General (Général) >

Guest Network (Réseau invité).

2. Sélectionnez la bande de fréquence à utiliser (2,4 GHz ou 5 GHz)

pour le réseau invité.

3. Cliquez sur Enable (Activer).24

4. Pour congurer des options supplémentaires, cliquez sur Modify

5. Cliquez sur Yes (Oui) dans l'écran Enable Guest Network

(Activer réseau invité).

6. Attribuez un nom WiFi à votre réseau temporaire à partir du

champ Network Name (SSID) (Nom réseau (SSID)).

7. Sélectionnez une méthode d'authentication à partir

du menu déroulant Authentication Method (Méthode d'authentication).

8. Sélectionnez un mode de chirement.

9. Dénissez les valeurs du champ Access time (Temps d'accès) ou

cochez l'option Limitless (Illimité). 10.Sélectionnez l'option Disable (Désactiver) ou Enable (Activer) du champ Access Intranet (Accès au réseau local). 11.Une fois terminé, cliquez sur Apply (Appliquer).25

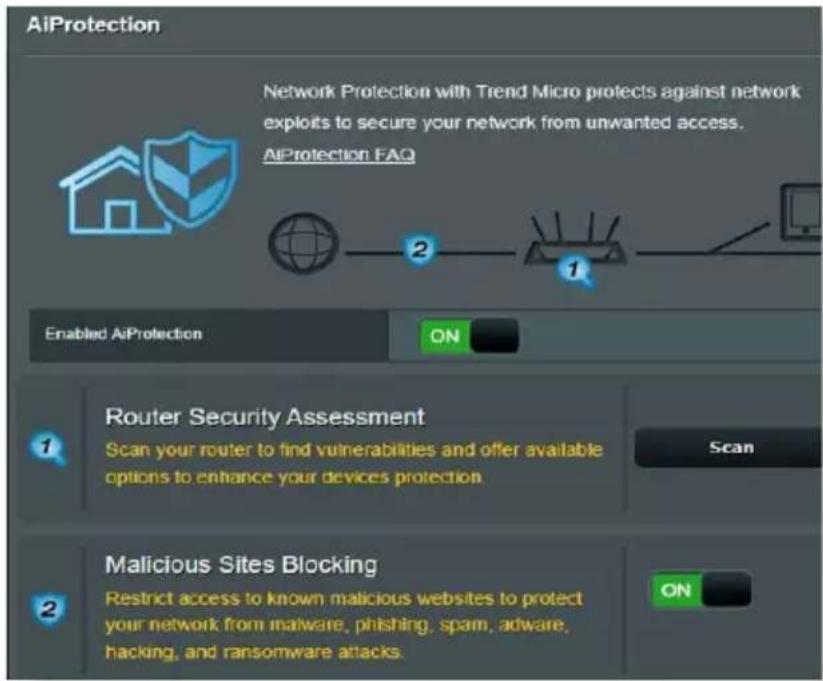

AiProtection fournit une surveillance en temps réel qui permet de détecter les logiciels malveillants, les logiciels espions et les accès non autorisés. Game IPS ltre également les sites internet et les applications indésirables et vous permet de planier le temps d'accès à Internet d'un périphérique connecté.26

3.3.1 Protection du réseau

Protection du réseau évite les risques d'exploitation du réseau et protège le réseau contre les accès non autorisés. Congurer la protection du réseau Pour congurer la protection du réseau :

1. À partir du volet de navigation, cliquez sur General (Général) >

2. À partir de la page principale AiProtection, cliquez sur Network

Protection (Protection du réseau).

3. À partir de l'onglet Network Protection (Protection du réseau),

cliquez sur Scan (Analyser). Une fois l'analyse terminée, l'utilitaire ache les résultats sur la page Router Security Assessment (Évaluation de la sécurité du routeur).27 IMPORTANT ! Les éléments suivis de la marque Yes (Oui) sur la page Router Security Assessment (Évaluation de la sécurité du routeur) sont considérés comme sûrs. Les éléments suivis de la marque No (Non), Weak (Faible) ou Very Weak (Très faible) signient qu'une faiblesse a été détectée et qu'une conguration diérente est recommandée.

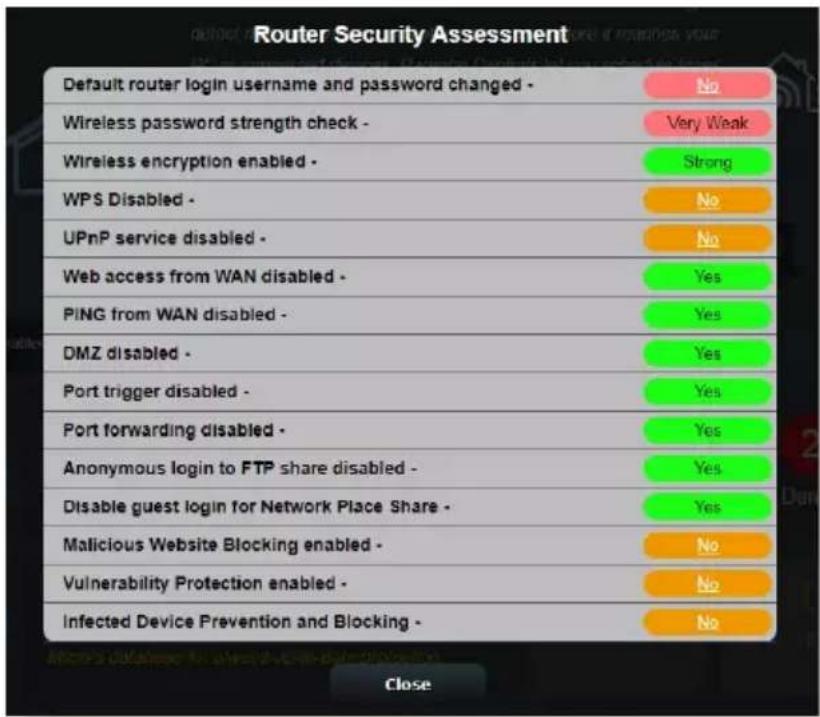

4. (Optionnel) Dans la page Router Security Assessment

(Évaluation de la sécurité du routeur), congurez manuellement les éléments suivis de la marque No (Non), Weak (Faible) ou Very Weak (Très faible). Pour ce faire : a. Cliquez sur un élément. REMARQUE : Lorsque vous cliquez sur un élément, vous serez automatiquement redirigé vers la page de conguration appropriée. b. À partir de la page des paramètres de sécurité de l'élément, modiez les paramètres nécessaires puis cliquez sur Apply (Appliquer) une fois terminé. c. Revenez à la page Router Security Assessment (Évaluation de la sécurité du routeur), puis cliquez sur Close (Fermer) pour quitter la page.

5. Pour congurer automatiquement les paramètres de sécurité,

cliquez sur Secure Your Router (Sécuriser votre routeur).

6. Cliquez sur OK lors de l'apparition du message de conrmation.28

Blocage de sites malveillants Cette fonctionnalité restreint l'accès aux sites internet malveillants connus gurant sur une base de données dans le Cloud pour une protection toujours à jour. REMARQUE : Cette fonction est automatiquement activée lors de l'exécution de l'évaluation du niveau de sécurité du routeur. Pour activer le blocage des sites malveillants :

1. À partir du volet de navigation, cliquez sur General (Général) >

2. À partir de la page principale AiProtection, cliquez sur Network

Protection (Protection du réseau).

3. À partir du panneau de blocage des sites malveillants, cliquez sur

ON (OUI). Protection et blocage des périphériques infectés Cette fonctionnalité permet d'empêcher les périphériques infectés de communiquer des informations personnelles ou un état infecté à des entités tierces. REMARQUE : Cette fonction est automatiquement activée lors de l'exécution de l'évaluation du niveau de sécurité du routeur. Pour activer la protection et le blocage des périphériques infectés :

1. À partir du volet de navigation, cliquez sur General (Général) >

2. À partir de la page principale AiProtection, cliquez sur Network

Protection (Protection du réseau).

3. À partir du panneau de protection et de blocage des

périphériques infectés, cliquez sur ON (OUI). Pour congurer les préférences d'envoi d'alertes :

1. À partir du panneau de protection et de blocage des

périphériques infectés, cliquez sur Alert Preference (Préférence d'envoi d'alertes).

2. Sélectionnez ou entrez le nom du service de messagerie

électronique, l'adresse e-mail et le mot de passe, puis cliquez sur Apply (Appliquer).29

3.3.2 Congurer le contrôle parental

Le contrôle parental permet de contrôler le temps d'accès à Internet ou de limiter le temps d'accès au réseau d'un client. Pour accéder à la page principale du contrôle parental :

1. À partir du volet de navigation, cliquez sur General (Général) >

2. À partir de la page principale de AiProtection, cliquez sur

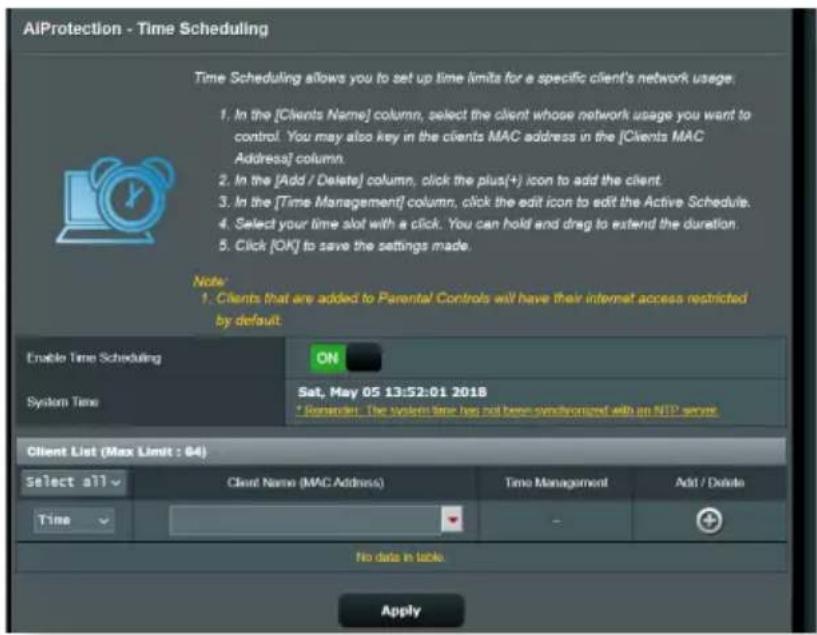

l'onglet Parental Controls (Contrôle parental).30 Planication horaire La planication horaire vous permet de limiter le temps d'accès d'un client au réseau. REMARQUE : Vériez que la date et l'heure du système sont bien synchronisés avec le serveur NTP. Pour congurer la planication horaire :

1. À partir du volet de navigation, cliquez sur General (Général) >

planication horaire), cliquez sur ON (OUI).

3. Dans la colonne Clients Name (Nom des clients), sélectionnez

un client ou tapez son nom dans la liste déroulante. REMARQUE : Vous pouvez aussi entrer l'adresse MAC du client dans la colonne Client MAC Address (Adresse MAC du client). Assurez-vous que le nom du client ne possède pas de caractères spéciaux ou d'espaces car cela peut causer un dysfonctionnement du routeur.

4. Cliquez sur pour ajouter le prol du client.

5. Cliquez sur Apply (Appliquer) pour enregistrer les modications.31

3.4 Utiliser le gestionnaire de trac

3.4.1 Gérer le service QoS (Qualité de service)

Le service QoS (Quality of Service) vous permet de dénir la priorité de la bande passante et de gérer le trac du réseau. Pour congurer l'ordre de priorité de la bande passante :

1. À partir du volet de navigation, cliquez sur General (Général) >

Trac Manager (Gestionnaire de trac) > onglet QoS.

2. Cliquez sur ON (Activer) pour activer le service QoS. Remplissez

les champs réservés à la bande passante montante et descendante. REMARQUE : Obtenez vos informations de bande passante auprès de votre FAI (Fournisseur d'accès à Internet).

3. Cliquez sur Save (Enregistrer).

REMARQUE : La liste des règles personnalisées fait partie des paramètres avancés. Si vous souhaitez hiérarchiser des applications ou des périphériques réseau spéciques, sélectionnez l'une des règles QoS disponibles.32

4. Lorsque vous sélectionnez l'option User-dened QoS rules

(Règles QoS personnalisées), trois types de services en ligne par défaut sont déjà disponibles : la navigation internet, le protocole HTTPS et le transfert de chiers. Utilisez le menu déroulant en haut de tableau pour ajouter un service spécique. Puis, remplissez les colonnes Source IP or MAC (Adresse IP ou MAC source), Destination Port (Port de destination), Protocol (Protocole), Transferred (Trac) et Priority (Priorité). Une fois terminé, cliquez sur Apply (Appliquer). Les informations seront congurées dans l'écran des règles QoS. REMARQUES :

• Pour le champ réservé à l'adresse IP ou MAC, vous pouvez : a) Saisissez une adresse IP spécique, telle que "192.168.122.1". b) Entrer l'adresse IP d'un sous-réseau ou d'une plage d'IP spécique, telle que "192.168.123.*" ou "192.168.*.*" c) Saisissez toutes les adresses IP sous forme “*.*.*.*” ou laisser le champ vide. d) Une adresse MAC est composée de six groupes de deux valeurs hexadécimales séparées par deux points (:) (ex : 12:34:56:aa:bc:ef)

• Pour les plages de port source ou de destination, vous pouvez : a) Saisissez une valeur de port spécique, telle que "95". b) Entrer une plage de ports, comme “103:315”, “>100”, ou “<65535”.

• La colonne Transferred contient des informations sur les débits montant et descendant (trac réseau sortant et entrant) pour une section. Dans la colonne Transferred (Trac), dénissez la limite du trac réseau (en Ko) pour un service spécique aecté à un port spécique. Par exemple, si deux clients réseau, PC 1 et PC 2, accèdent tous deux à Internet (via le port 80) mais que le PC 1 excède le seuil de trac limite, en raison de l'exécution de multiples tâches de téléchargement, celui-ci se verra aecté une faible priorité. La colonne se réfère au trac montant et descendant pour une session. Si vous ne souhaitez pas limiter le trac, vous pouvez ignorer cette colonne.33

5. Lorsque vous sélectionnez l'option User-dened Priority

(Priorité de la bande passante), vous pouvez dénir la priorité des applications ou des périphériques réseau sur l'un des 5 niveaux disponibles. En fonction du niveau de priorité, la fonction QoS utilisera les méthodes suivantes pour le transfert de paquets :

• Modication de l'ordre des paquets réseau ascendants, soit l'ordre dans lequel les paquets sont transmis sur Internet.

• Dans le tableau Upload Bandwidth (Bande passante montante), réglez les limites de bande passante maximum et minimum pour diverses applications réseau disposant de diérents niveaux de priorité. Les pourcentages font référence aux taux de bande passante montante disponibles pour des applications réseau spéciques. REMARQUES :

• Les paquets à faible priorité sont ignorés pour garantir le transfert des paquets de haute priorité.

• Dans le tableau Download Bandwidth (Bande passante descendante), réglez Maximum Bandwidth Limit (la limite de bande passante maximum) pour diverses applications réseau par ordre correspondant. Un paquet montant à haute priorité entraînera un paquet descendant à haute priorité.

• Si aucun paquet n'est transmis par des applications à haute priorité, le débit de transmission complet de la connexion internet est disponible pour les paquets à faible priorité.

6. Si nécessaire, cochez une ou plusieurs des options dédiées aux

paquets auxquels vous souhaitez attribuer la plus haute priorité. Pour les jeux en ligne, il est recommandé de cocher les options ACK, SYN et ICMP. REMARQUE : Assurez-vous d'avoir d'abord activé le service QoS avant de modier les limites de bande passante montante et descendante.34

3.5 Dispositif d'analyse du trac

La fonctionnalité de surveillance du trac vous permet d'évaluer l'usage de la bande passante et la vitesse des connexions internet, du réseau local ou du réseau étendu. Vous pouvez surveiller le trac du réseau en temps réel ou de manière quotidienne. Le trac peut aussi être aché pour les dernières 24 heures. REMARQUE : Les paquets internet sont transmis de manière égale sur les appareils avec ou sans l.35

4.1.1 General (Général)

L'onglet General (Général) vous permet de congurer les paramètres WiFi de base. Pour congurer les paramètres WiFi de base :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Wireless (WiFi) > onglet General (Général).

2. Sélectionnez la bande de fréquence 2,4 GHz ou 5 GHz destinée

3. Attribuez un nom unique composé d'un maximum de 32

caractères faisant oce de SSID (Service Set Identier) et permettant d'identier votre réseau WiFi. Les appareils disposant de capacités WiFi peuvent identier et se connecter à votre réseau WiFi par le biais du SSID. Les SSID de la barre d'informations sont mis à jour une fois les nouveaux SSID sauvegardés dans les paramètres. REMARQUE : Vous pouvez aecter diérents SSID pour les bandes de fréquence 2,4 GHz et 5 GHz.36

4. Dans le champ Hide SSID (Masquer le SSID), sélectionnez

Yes (Oui) si vous ne souhaitez pas que les périphériques WiFi puissent détecter votre SSID. Lorsque cette option est activée, vous devez saisir manuellement le SSID sur l'appareil souhaitant se connecter à votre réseau WiFi.

5. Sélectionnez ensuite l'un des modes WiFi disponibles pour

déterminer quels types d'appareils WiFi peuvent se connecter à votre routeur :

• Auto: Les appareils utilisant les normes 802.11ax, 802.11ac, 802.11n, 802.11g et 802.11b peuvent se connecter au routeur WiFi.

• Legacy (Hérité): Les appareils utilisant les normes 802.11b/g/n peuvent se connecter au routeur WiFi. Toutefois le matériel prenant en charge la norme 802.11n de manière native, ne fonctionnera qu'à une vitesse maximum de 54 Mb/s.

• N only (N uniquement): Permet de maximiser les performances de la norme 802.11n. Toutefois, le matériel prenant en charge les normes 802.11g et 802.11b ne pourra pas établir de connexion au routeur WiFi.

6. Sélectionnez l'une de ces bandes passantes pour prendre en

charge des vitesses de transfert plus élevées : 40 MHz : Maximise le débit WiFi. 20 MHz (par défaut) : Sélectionnez cette bande passante si vous rencontrez des problèmes avec votre connexion WiFi.

7. Sélectionnez le canal d'opération du routeur. Choisissez Auto

pour autoriser le routeur à sélectionner automatiquement le canal générant le moins d'interférences.

8. Sélectionnez l'une de ces méthodes d'authentication :

• Open System (Système ouvert): Cette option ne procure aucune sécurité.

• WPA/WPA2/WPA3 Personal/WPA Auto-Personal (WPA/ WPA2/WPA3 Personnel/WPA Auto-Personnel): Cette option assure une sécurité élevée. Vous pouvez utiliser le protocole WPA (avec TKIP), WPA2 (avec AES) ou WPA3. Si vous sélectionnez cette option, vous devez utiliser le chirement TKIP + AES et saisir le mot de passe WPA (clé réseau).37

• WPA/WPA2/WPA3 Enterprise/WPA Auto-Enterprise (WPA/ WPA2/WPA3 Entreprise/WPA Auto-Entreprise) :: Cette option assure une sécurité très élevée. Elle comprend un serveur EAP intégré ou un serveur d'authentication dorsal RADIUS externe. REMARQUE : Votre routeur WiFi prend en charge un débit de transmission maximal de 54 Mb/s quand Wireless Mode (Mode WiFi) est réglé sur Auto et que encryption method (méthode de chirement) est WEP ou TKIP.

9. Sélectionnez l'une de ces options de chirement WEP (Wired

Equivalent Privacy) pour les données transmises sur votre réseau WiFi :

• O (Désactivé) :: Désactive le chirement WEP

• 64-bit (64 bits) :: Active le chirement WEP faible

• 128-bit (128 bits) :: Active le chirement WEP amélioré 10.Une fois terminé, cliquez sur Apply (Appliquer).38

WPS (WiFi Protected Setup) est une norme de sécurité simpliant la connexion d'un appareil à un réseau WiFi. Vous pouvez utiliser la fonctionnalité WPS par le biais d'un code de sécurité ou du bouton WPS dédié. REMARQUE : Vériez que votre périphérique WiFi soit compatible avec la norme WPS avant de tenter d'utiliser cette fonctionnalité. Pour activer et utiliser la fonctionnalité WPS sur votre réseau WiFi :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Wireless (WiFi) > onglet WPS.

2. Déplacez l'interrupteur sur ON (OUI) pour activer la

3. Par défaut, la norme WPS utilise la bande de fréquence 2,4 GHz.

Si vous souhaitez plutôt utiliser la bande à 5 GHz, déplacez l'interrupteur sur OFF (Désactiver), cliquez sur le bouton Switch Frequency (Changer de fréquence) dans le champ Current Frequency (Fréquence actuelle), puis déplacez de nouveau l'interrupteur sur ON (OUI).39 REMARQUE : La norme WPS est compatible avec les méthodes d'authentication à système ouvert, WPA-Personal, WPA2-Personal et WPA3-Personal. Les chirements à clés partagées, WPA-Personal, WPA- Enterprise, WPA2-Enterprise, WPA3-Enterprise et RADIUS ne sont pas pris en charge.

4. Dans le champ WPS Method (Méthode de connexion WPS),

sélectionnez Push Button (Pression de bouton) ou Client PIN code (Code PIN). Si vous souhaitez utiliser le bouton WPS, continuez à l'étape 5. Si vous optez plutôt pour le code PIN, passez directement à l'étape 6.

5. Pour utiliser le bouton WPS :

a. Cliquez sur Start (Démarrer) ou sur le bouton WPS placé à l'arrière du routeur. b. Appuyez ensuite sur le bouton WPS de votre périphérique WiFi. Un logo WPS gure normalement sur ce bouton. REMARQUE : Inspectez votre périphérique WiFi ou consultez son mode d'emploi pour localiser l'emplacement du bouton WPS. c. Le routeur WiFi recherchera automatiquement la présence de dispositifs WPS à proximité. Si aucun appareil WPS n'est détecté, le routeur basculera en mode veille.

6. Pour utiliser un code PIN :

a. Munissez-vous du code PIN de votre périphérique WiFi. Celui- ci est généralement situé sur l'appareil lui-même ou dans son mode d'emploi. b. Entrez le code PIN dans le champ réservé à cet eet. c. Cliquez sur Start (Démarrer) pour basculer le routeur WiFi en mode d'attente WPS. Le voyant lumineux WPS clignote rapidement trois fois de manière consécutive jusqu'à ce que la connexion WPS soit établie.40

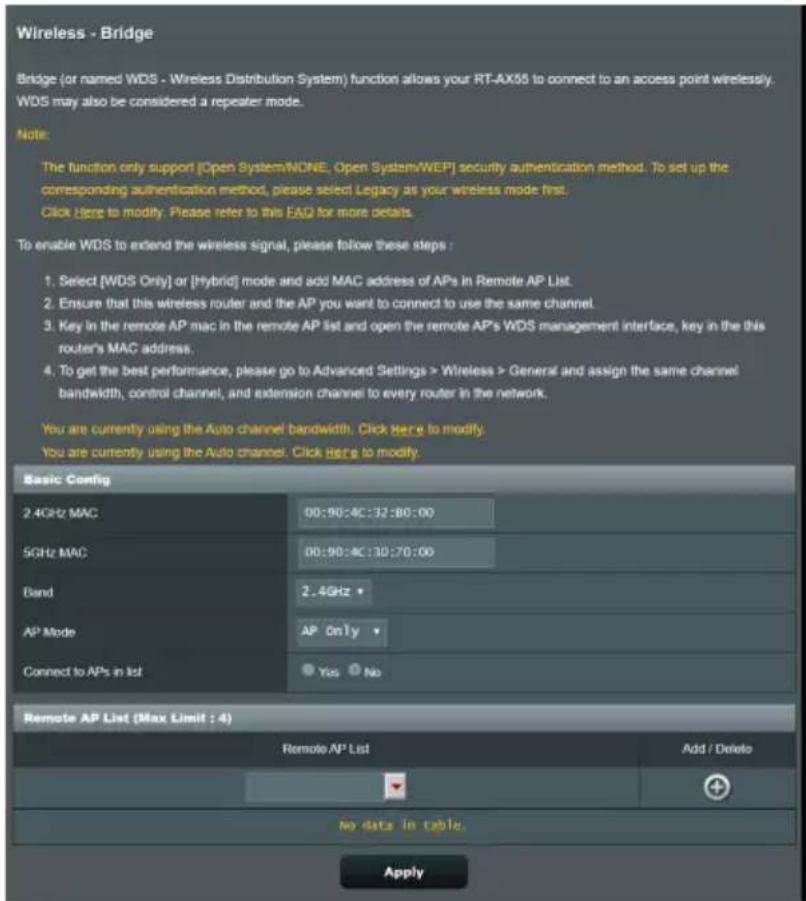

Le pontage WDS (Wireless Distribution System) permet à votre routeur ASUS de se connecter de manière exclusive à un autre point d'accès WiFi, empêchant d'autres périphériques WiFi ou stations d'établir une connexion au routeur WiFi ASUS. Dans ce scénario d'utilisation, le routeur ASUS peut faire oce de répéteur WiFi communiquant avec un autre point d'accès et d'autres clients. Pour congurer un pont WiFi :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Wireless (WiFi) > onglet WDS (Pontage).

2. Sélectionnez une bande de fréquence WiFi.

3. Dans le champ AP Mode (Mode point d'accès), sélectionnez

l'une des options suivantes :

• AP Only (Point d'accès uniquement): Désactive le pontage WiFi.41

• WDS Only (WDS uniquement): Active le pontage WiFi mais bloque la connexion d'autres périphériques WiFi/clients au routeur.

• HYBRID (Hybride): Active le pontage WiFi et autorise la connexion d'autres périphériques WiFi/clients au routeur. REMARQUE : En mode hybride, les périphériques WiFi connectés au routeur WiFi ASUS ne bénécieront que de la moitié du débit WiFi du point d'accès.

4. Dans le champ Connect to APs in list (Se connecter aux points

d'accès de la liste), cliquez sur Yes (Oui) si vous souhaitez établir une connexion à un point d'accès distant.

5. Dans le champ Control Channel (Canal de contrôle),

sélectionnez le canal d'opération du pont WiFi. Choisissez Auto pour autoriser le routeur à sélectionner automatiquement le canal générant le moins d'interférences. REMARQUE : Les canaux disponibles varient en fonction du pays ou de la région.

6. Dans Remote AP List (Liste des points d'accès distants), entrez

une adresse MAC, puis cliquez sur le bouton Ajouter pour ajouter l'adresse à la liste des points d'accès disponibles. REMARQUE : Tous les points d'accès ajoutés à la liste doivent posséder le même canal d'opération que celui utilisé par le routeur WiFi ASUS.

7. Cliquez sur Apply (Appliquer).42

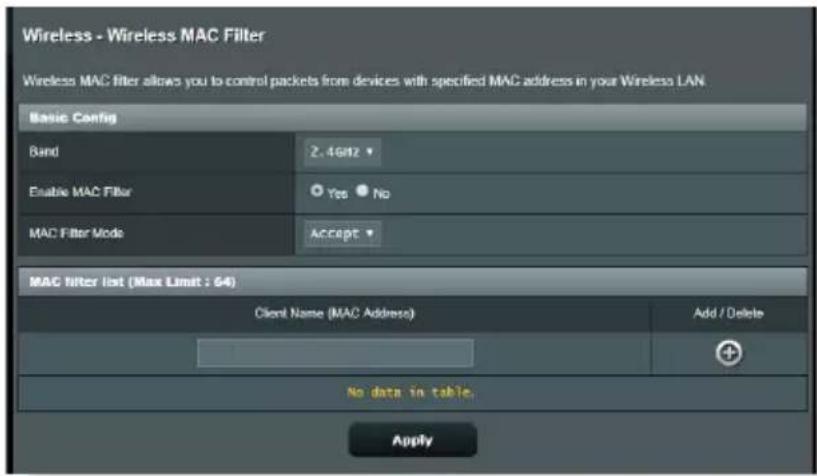

4.1.4 Filtrage d'adresses MAC

Le ltrage d'adresses MAC ore un certain contrôle sur les paquets transmis vers une adresse MAC spécique de votre réseau WiFi. Pour congurer le ltrage d'adresses MAC :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Wireless (WiFi) > onglet Wireless MAC Filter (Filtrage d'adresses MAC).

2. Cochez Yes (Oui) dans le champ Enable Mac Filter (Activer le

ltrage d'adresses MAC).

3. Dans le menu déroulant MAC Filter Mode (Mode de ltrage

d'adresses MAC), sélectionnez Accept (Accepter) ou Reject (Rejeter).

• Sélectionnez Accept (Accepter) pour autoriser les appareils faisant partie de la liste de ltrage d'adresses MAC à accéder au réseau WiFi.

• Sélectionnez Reject (Rejeter) pour ne pas autoriser les appareils faisant partie de la liste de ltrage d'adresses MAC à accéder au réseau WiFi.

4. Entrez une adresse MAC, puis cliquez sur le bouton Add (Ajouter)

pour l'ajouter à la liste.

5. Cliquez sur Apply (Appliquer).43

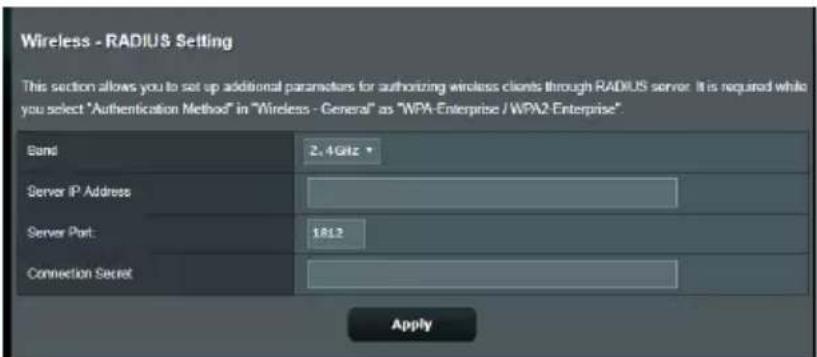

4.1.5 Service RADIUS

Le service RADIUS (Remote Authentication Dial In User Service) ore un niveau de sécurité additionnel lorsque vous sélectionnez la méthode de chirement WPA-Enterprise, WPA2-Enterprise, WPA3- Enterprise ou Radius avec 802.1x. Pour congurer le service RADIUS :

1. Assurez-vous que le mode d'authentication du routeur est bien

de type WPA-Enterprise, WPA2-Enterprise ou WPA3-Enterprise. REMARQUE : Consultez la section 4.1.1 Général pour en savoir plus sur les diérents modes d'authentication de votre routeur WiFi.

2. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Wireless (WiFi) > onglet RADIUS Setting (RADIUS).

3. Sélectionnez une bande de fréquence.

4. Dans le champ Server IP Address (Adresse IP du serveur), entrez

l'adresse IP du serveur RADIUS.

5. Dans le champ Connection Secret (Phrase secrète), aectez le

mot de passe d'accès au serveur RADIUS.

6. Cliquez sur Apply (Appliquer).44

4.1.6 Professional (Professionnel)

L'onglet Professionnel ore diverses options de conguration avancées. REMARQUE : Il est recommandé de conserver les valeurs par défaut de cet onglet. Sur l'écran Professional Settings (Paramètres professionnels), les options de conguration suivantes sont disponibles :

• Band (Bande): Sélectionnez une bande de fréquence.

• Enable Radio (Activer la radio): Sélectionnez Yes (Oui) pour activer le module radio WiFi, ou No (Non) pour le désactiver. Cochez No (Non) pour désactiver le réseau sans l.45

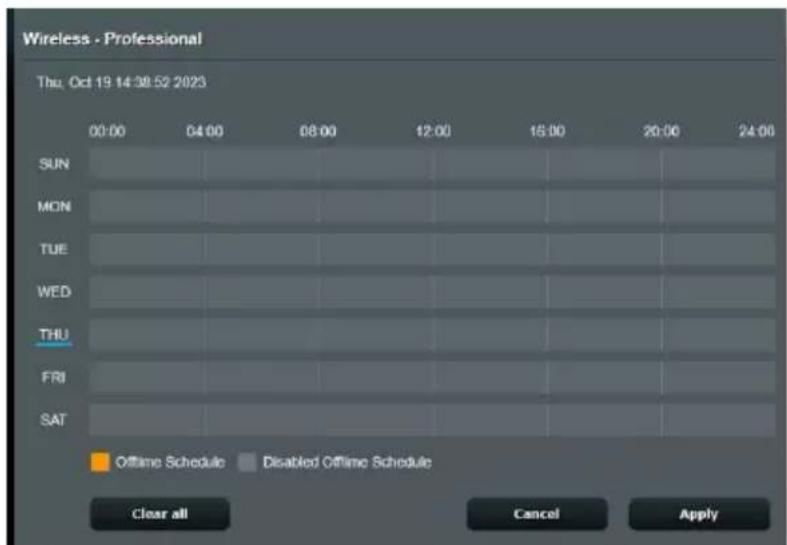

• Enable Wireless Scheduler (Activer le planicateur WiFi) :: Vous pouvez choisir le format horaire 24 heures ou 12 heures. Les couleurs du tableau indiquent Allow (Autoriser) ou Deny (Refuser). Cliquez sur une cellule pour changer les paramètres de l'horaire en fonction des jours de la semaine et cliquez sur OK.

• Set AP isolated (Isoler le point d'accès): Permet de ne pas autoriser la communication entre les clients du réseau. Ceci est utile si votre réseau héberge fréquemment des utilisateurs invités. Sélectionnez Yes (Oui) ou No (Non) pour activer ou désactiver cette fonctionnalité.

• Multicast rate (Mb/s) (Débit multi-diusion): Entrez une valeur ou cliquez sur Disable (Désactiver) pour désactiver cette fonctionnalité.

• Preamble Type (Type de préambule) :: Détermine le temps alloué au routeur pour vérier les redondances cycliques permettant de détecter les erreurs lors du transfert de paquets CRC (Cyclic Redundancy Check). Le CRC est une méthode de détection d'erreurs pendant la transmission de données. Sélectionnez Short (Court) pour un réseau disposant d'un trac élevé, Long si votre réseau WiFi est composé de périphériques WiFi plus anciens ou hérités. Sélectionnez Long si votre réseau sans l est composé de périphériques WiFi plus anciens ou hérités.

• RTS Threshold (Palier RTS): Spéciez une valeur de palier RTS basse pour améliorer les communications WiFi dans un réseau au trac chargé et disposant d'un grand nombre d'appareils.46

• DTIM Interval (Intervalle DTIM): L'intervalle DTIM (Delivery Trac Indication Message) est l'intervalle de temps avant lequel un signal est envoyé sur un périphérique WiFi en veille pour indiquer qu'un paquet attend d'être transmis. La valeur par défaut est de 3 millisecondes.

• Beacon Interval (Intervalle de balise): L'intervalle de balise (Beacon Interval) correspond au temps en un DTIM et le suivant. La valeur par défaut est de 100 ms. Baissez la durée de l'intervalle si la connexion est instable ou pour les appareils itinérants.

• Enable TX Bursting (État TX Burst): Cette fonctionnalité permet d'améliorer la vitesse de transfert entre le routeur WiFi et les appareils 802.11g.

• Enable WMM APSD (WMM APSD): Activez l'option WMM APSD (WiFi Multimedia Automatic Power Save Delivery) pour améliorer la gestion de l'alimentation des périphériques WiFi. Sélectionnez Disable (Désactiver) pour désactiver cette fonctionnalité.47

4.2 Réseau local (LAN)

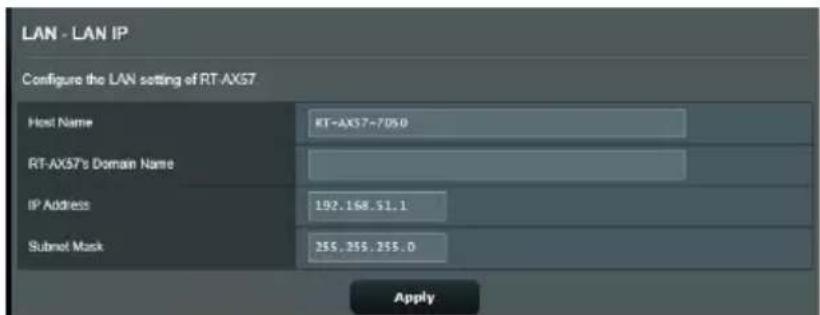

4.2.1 IP réseau local (LAN)

L'onglet dédié à l'adresse IP du réseau local fait référence à l'adresse IP du routeur WiFi. REMARQUE : Toute modication de l'adresse IP locale inuence certains réglages du serveur DHCP. Pour modier l'adresse IP du réseau local :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Masque de sous-réseau).

3. Une fois terminé, cliquez sur Apply (Appliquer).48

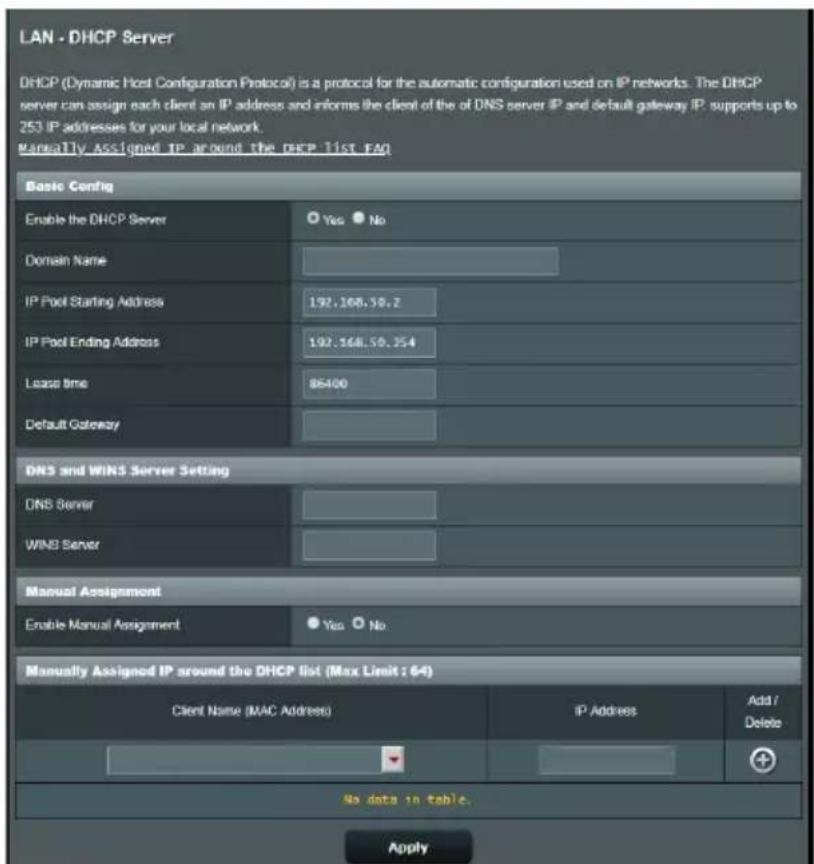

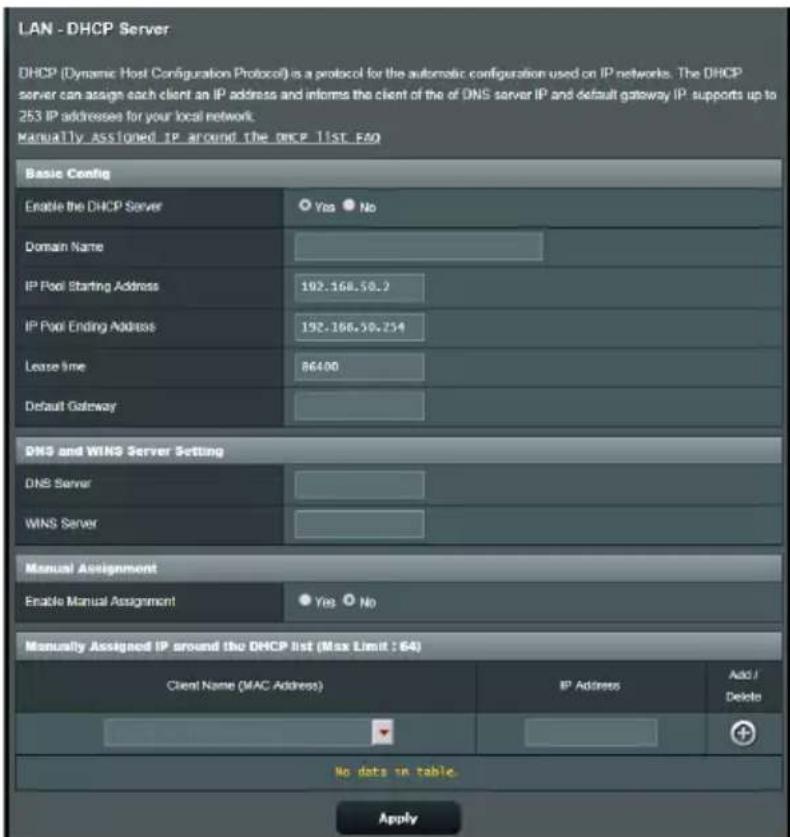

Votre routeur WiFi utilise le protocole DHCP pour aecter automatiquement des adresses IP aux clients du réseau. Vous pouvez néanmoins spécier une plage d'adresses IP et le délai du bail. Pour congurer le serveur DHCP :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > LAN (Réseau local) > onglet DHCP Server (Serveur DHCP).

3. Dans la zone de texte Domain Name (Nom de domaine),

attribuez un nom de domaine au routeur WiFi.

4. Dans le champ IP Pool Starting Address (Adresse de départ de

plage IP), entrez l'adresse IP de départ.49

5. Dans le champ IP Pool Ending Address (Adresse de n de plage

IP), entrez l'adresse IP de n.

6. Dans le champ Lease Time (Délai du bail), spéciez le délai

d'expiration (en secondes) du bail des adresses IP. Lorsque ce délai est atteint, le serveur DHCP renouvellera les adresses IP aectées. REMARQUES :

• Il est recommandé d'utiliser un format d'adresse IP de type 192.168.50. xxx (où xxx correspond à une valeur numérique comprise entre 2 et

254) lors de la saisie d'une plage d'adresses IP.

• L'adresse de départ d'une plage IP ne peut pas être supérieure à l'adresse de n.

7. Dans la zone DNS and Server Settings (Conguration des

serveurs DNS et WINS), entrez, si nécessaire, les adresses dédiées au serveur DNS et WINS.

8. Vous pouvez également aecter manuellement des adresses

IP aux clients de votre réseau WiFi. Dans le champ Enable Manual Assignment (Activer l'aectation manuelle), cochez Yes (Oui) pour aecter manuellement une IP à une adresse MAC spécique du réseau. Jusqu'à 32 adresses MAC peuvent être ajoutées à la liste DHCP.50

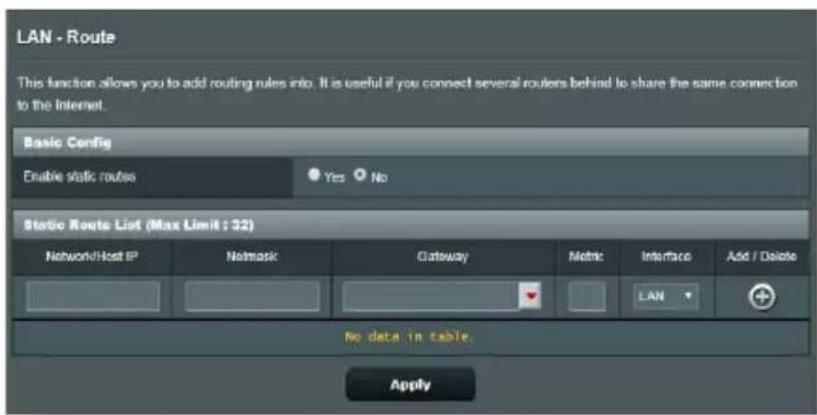

Si votre réseau est composé de plus d'un routeur WiFi, vous pouvez congurer un tableau de routage permettant de partager le même service internet. REMARQUE : Il est recommandé de ne pas modier les paramètres de routage par défaut, sauf si vous possédez les connaissances susantes pour le faire. Pour congurer le tableau de routage :

1. À partir du volet de navigation, cliquez sur Advanced Settings

3. Dans la zone Static Route List (Liste de routage statique), entrez

les informations réseau des autres points d'accès. Cliquez sur le bouton ou sur pour ajouter ou supprimer un dispositif de la liste.

4. Cliquez sur Apply (Appliquer).51

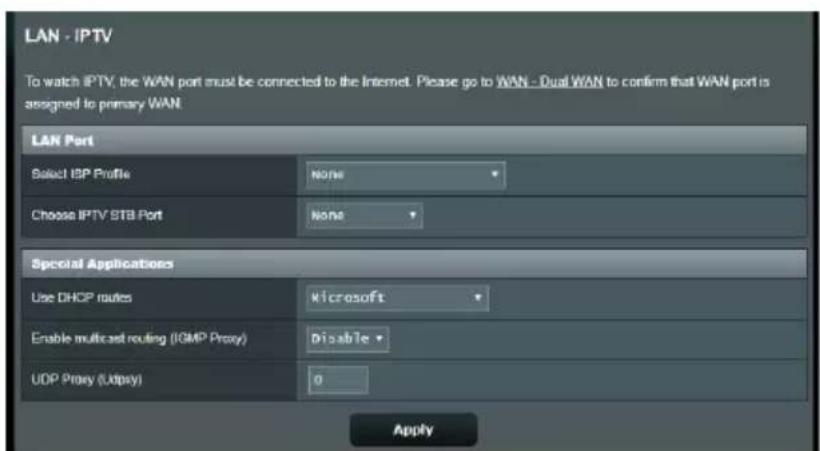

4.2.4 Télévision sur IP

Le routeur WiFi prend en charge la connexion à un service de télévision sur IP. L'onglet IPTV (Télévision sur IP) ore divers paramètres nécessaires à la conguration des protocoles IPTV, VoIP, multi-diusion et UDP. Contactez votre fournisseur d'accès internet pour plus de détails sur ce service.52

4.3 Réseau étendu (WAN)

4.3.1 Connexion internet

L'écran Internet Connection (Connexion internet) vous permet de congurer les paramètres de divers types de connexions au réseau étendu. Pour congurer les paramètres de connexion au réseau étendu :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > WAN (Réseau étendu) > onglet Internet Connection (Connexion internet).

2. Congurez les paramètres listés ci-dessous. Une fois terminé,

cliquez sur Apply (Appliquer).

• WAN Connection Type (Type de connexion au réseau étendu) :: Sélectionnez votre type de connexion internet. Les choix suivants sont disponibles : Automatic IP (Adresse IP automatique), PPPoE, PPTP, L2TP et Fixed IP (Adresse IP xe). Consultez votre FAI si le routeur n'est pas en mesure d'établir une connexion à Internet ou si vous n'êtes pas sûr du type de connexion à utiliser.53

• Enable WAN (Activer le réseau étendu): Cochez Yes (Oui) pour autoriser un accès internet au routeur. Cochez No (Non) pour désactiver l'accès internet.

• Enable NAT (Activer le NAT): La fonction NAT (Network Address Translation) permet à une adresse IP publique (IP du réseau étendu) d'être utilisée pour fournir un accès internet aux clients disposant d'une adresse IP locale. L'adresse IP privée de chaque client est enregistrée dans le tableau NAT et est utilisée pour le routage des paquets entrants.

• Enable UPnP (Activer le protocole UPnP) :: Le protocole UPnP (Universal Plug and Play) permet à de nombreux appareils (routeurs, téléviseurs, systèmes stéréo, consoles de jeu, téléphones portables, etc.) d'être contrôlés par le biais d'un réseau à IP (avec ou sans hub de contrôle central) via une passerelle. Le protocole UPnP connecte des ordinateurs de toute forme, an d'orir un réseau uide pour la conguration distante et le transfert de chiers. Grâce à l'UPnP, un périphérique réseau peut être automatiquement découvert. Une fois connectés au réseau, les périphériques peuvent être contrôlés à distance pour la prise en charge d'applications P2P, les jeux vidéo, les visioconférences et les serveurs Web ou proxy. Contrairement à la redirection de port, qui implique la conguration manuelle des ports, le protocole UPnP congure automatiquement le routeur de sorte que ce dernier accepte les connexions entrantes avant de rediriger les requêtes vers un client spécique du réseau local.

• Connect to DNS Server (Obtenir automatiquement l'adresse de serveur DNS): Permet au routeur d'obtenir automatiquement les adresses des serveurs DNS auprès du FAI. Un DNS est un service permettant de traduire les noms de domaine internet en adresses IP numériques.

• Authentication: Authentication (Authentication). Cette option peut être requise par certains FAI. Si nécessaire, consultez votre FAI pour plus de détails.54

• Host Name (Nom d'hôte): Permet d'attribuer un nom d'hôte au routeur. Ceci peut être requis par votre FAI. Si nécessaire, consultez votre FAI pour plus de détails.

• MAC Address (Adresse MAC): Une adresse MAC (Media Access Control) est un identiant unique attribué aux appareils dotés d'une connectivité WiFi. Certains FAI surveillent l'adresse MAC des appareils se connectant à leur service et peuvent rejeter toute tentative d'un appareil non enregistré d'établir une connexion. Pour surmonter le problème lié à une adresse MAC non enregistrée, vous pouvez :

• Contacter votre FAI et mettre à jour l'adresse MAC associée à votre abonnement internet.

• Cloner ou modier l'adresse MAC de votre routeur WiFi ASUS de sorte que celle-ci corresponde à celle enregistrée auprès de votre FAI.55

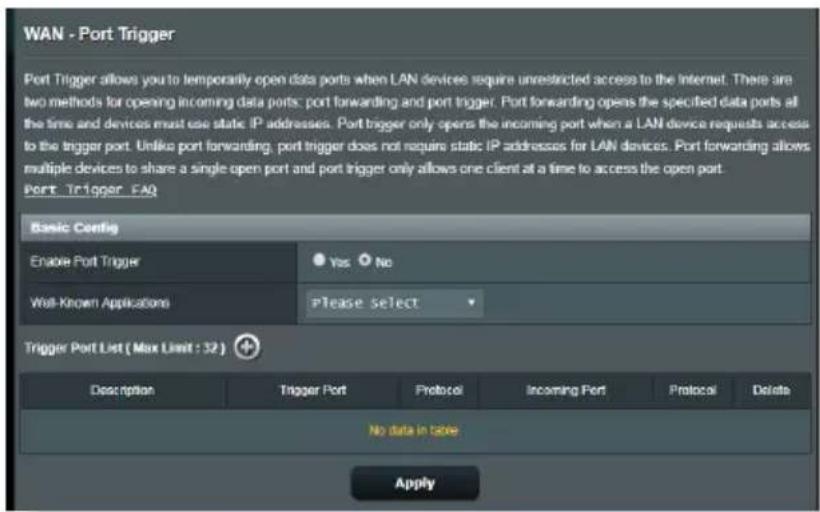

4.3.2 Déclenchement de port

Le déclenchement de port permet d'ouvrir un port entrant pré- déterminé pendant une période limitée lorsqu'un client du réseau local établit une connexion sortante vers un port spécique. Le déclenchement de port est utilisé dans les cas suivants :

• Plus d'un client local requiert la redirection d'un port d'une même application à un moment diérent.

• Une application nécessite des ports entrants spéciques dissemblables des ports sortants. Pour congurer le déclenchement de port :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > WAN (Réseau étendu) > onglet Port Trigger (Déclenchement de port).

2. Congurez les paramètres listés ci-dessous. Une fois terminé,

cliquez sur Apply (Appliquer).

• Enable Port Trigger (Activer le déclenchement de port): Cochez Yes (Oui) pour activer le déclenchement de port.

• Well-Known Applications (Applications connues): Sélectionnez un jeu ou un service internet à ajouter à la liste de déclenchement de port.

• Description: Entrez une description du service/jeu.56

• Trigger Port (Port de déclenchement): Entrez le port à déclencher.

• Protocol (Protocole): Sélectionnez le protocole TCP ou UDP.

• Incoming Port (Port entrant): Spéciez le port entrant recevant les données en provenance d'Internet.

• Protocol (Protocole): Sélectionnez le protocole TCP ou UDP. REMARQUES :

• Lors de la connexion à un serveur IRC, un PC client établit une connexion sortante par le biais de la plage de déclenchement 66660- 7000. Le serveur IRC répond en vériant le nom d'utilisateur et en créant une nouvelle connexion au PC client via un port entrant.

• Si le déclenchement de port est désactivé, le routeur met n à la connexion car celui-ci n'est pas en mesure de déterminer quel ordinateur souhaite se connecter à un serveur IRC. Lorsque le déclenchement de port est activé, le routeur aecte un port entrant dédié à la réception des paquets. Ce port entrant est fermé après un certain temps car le routeur ne peut pas déterminer le moment auquel l'application a été arrêtée.

• Le déclenchement de port ne permet qu'à un seul client à la fois d'utiliser un service et un port entrant spéciques.

• Il n'est pas possible d'utiliser la même application pour déclencher un port sur plus d'un ordinateur à la fois. Le routeur ne redirigera le port que vers le dernier ordinateur à avoir envoyé une requête.57

4.3.3 Serveur virtuel et redirection de port

La redirection de port est une méthode permettant de diriger le trac internet vers un port ou une plage de ports spécique(s), et ensuite vers un ou plusieurs clients du réseau local. L'utilisation de la redirection de port sur le routeur autorise des ordinateurs extérieurs à un réseau d'accéder à des services répartis sur plusieurs ordinateurs de ce réseau. REMARQUE : Lorsque la redirection de port est activée, le routeur ASUS bloque le trac internet entrant non sollicité et n'autorise que les réponses à partir des requêtes sortantes en provenance du réseau local. Le client réseau ne dispose pas d'un accès direct à Internet, et vice versa. Pour utiliser la redirection de port :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > WAN (Réseau étendu) > onglet Virtual Server / Port Forwarding (Redirection de port).

2. Congurez les paramètres listés ci-dessous. Une fois terminé,

cliquez sur Apply (Appliquer).

• Enable Port Forwarding (Activer la redirection de port): Choisissez Yes (Oui) pour activer la redirection de port.

• Famous Server List (Liste des serveurs connus): Déterminez à quel type de service vous souhaitez accéder.58

• Famous Game List (Liste de jeux): Cet élément identie les ports nécessaires pour permettre aux jeux en ligne populaires de fonctionner correctement.

• FTP Server Port (Port Serveur FTP): Évitez d'attribuer la plage de ports 20:21 à votre serveur FTP car cela entraînerait un conit avec la conguration FTP native du routeur.

• Service Name (Nom du service): Spéciez le nom du service.

• Port Range (Plage de ports): Si vous souhaitez spécier une plage de ports pour des clients du même réseau, entrez le nom du service, la plage de ports (ex : 10200:10300), l'adresse IP locale et laissez le champ dédié au port local vide. Le champ spécique à la plage de ports prend en charge plusieurs formats : 300:350, 566,789 ou 1015:1024,3021. REMARQUES :

• Lorsque le pare-feu du réseau est désactivé et que vous utilisez le port 80 pour le protocole HTTP du réseau étendu, votre serveur http/Web entrera en conit avec l'interface de gestion du routeur.

• Un réseau utilise les ports pour l'échange de données, chaque port étant doté d'une valeur numérique et d'une tâche spécique. Par exemple, le port 80 est utilisé pour le protocole HTTP. Un port spécique ne peut être utilisé que pour une seule application ou service à la fois. Ainsi, deux ordinateurs ne peuvent pas accéder simultanément aux données via un même port. Il n'est, par exemple, pas possible pour deux ordinateurs d'utiliser la redirection de port sur le port 100 au même moment.

• Local IP (Adresse IP locale): Adresse IP locale du client. REMARQUE : Utilisez une adresse IP statique pour le client local an que la redirection de port puisse fonctionner correctement. Consultez la

section 4.2 Réseau local pour plus de détails.59

• Local Port (Port local): Entrez un numéro de port spécique dédié à la redirection des paquets. Laissez ce champ vide si vous souhaitez que les paquets entrants soient redirigés vers une plage de ports spécique.

• Protocol (Protocole): Sélectionnez un protocole. En cas d'incertitude, sélectionnez BOTH (Les deux). Pour vérier que la redirection de port a bien été congurée :

• Vériez que votre serveur ou que l'application est conguré(e) et prêt(e) à être utilisé(e).

• Un client en dehors du réseau local mais ayant accès à Internet (ou “Client internet”) est nécessaire. Ce client ne doit pas être connecté au routeur ASUS.

• Sur le client internet, utilisez l'adresse IP du réseau étendu (WAN) du routeur pour accéder au serveur. Si la redirection de port fonctionne correctement, vous serez en mesure d'accéder aux chiers ou aux applications souhaités. Diérences entre le déclenchement et la redirection de port :

• Le déclenchement de port peut être utilisé sans spécier d'adresse IP locale. Contrairement à la redirection de port, nécessitant une adresse IP statique, le déclenchement de port autorise la redirection dynamique de port par le biais du routeur. Des plages de ports pré-déterminées sont congurées pour accepter les connexions entrantes pendant une période de temps spécique. La redirection de port permet à plusieurs ordinateurs d'exécuter des applications nécessitant normalement la redirection manuelle des mêmes ports sur chaque ordinateur du réseau.

• Le déclenchement de port est plus sûr que la redirection de port dans la mesure où les ports entrants ne sont pas constamment ouverts. En eet, ceux-ci ne sont ouverts que lorsqu'une application eectue une connexion sortante par le biais du port déclencheur.60

4.3.4 Zone démilitarisée

La zone démilitarisée (ou DMZ en anglais) est un sous-réseau exposant un client à Internet pour lui permettre de recevoir tous les paquets entrants acheminés sur le réseau local. Le trac en provenance d'Internet est normalement rejeté et acheminé vers un client spécique si la redirection ou le déclenchement de port a été conguré sur le réseau. En conguration à zone démilitarisée, un client réseau reçoit tous les paquets entrants. Le déploiement de cette fonctionnalité sur un réseau est particulièrement utile lorsque vous souhaitez ouvrir des ports entrants ou héberger un nom de domaine ou un serveur de messagerie électronique. ATTENTION ! L'ouverture de tous les ports d'un client au trac internet rend le réseau vulnérable aux attaques extérieures. Veuillez prendre en compte les risque encourus lors de la conguration d'une zone démilitarisée. Pour congurer la zone démilitarisée :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > WAN (Réseau étendu) > onglet DMZ (Zone démilitarisée).

2. Congurez les paramètres listés ci-dessous. Une fois terminé,

cliquez sur Apply (Appliquer).

• IP address of Exposed Station (Adresse IP du client): Entrez dans ce champ l'adresse IP du client hébergeant le service DMZ et exposé à Internet. Vériez que le client serveur possède une adresse IP statique. Pour désactiver la zone démilitarisée :

2. Une fois terminé, cliquez sur Apply (Appliquer).61

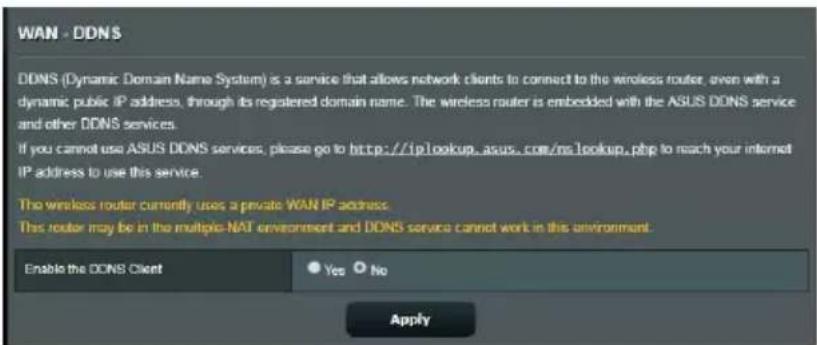

La conguration d'un serveur DDNS (DNS dynamique) vous permet d'accéder au routeur en dehors de votre réseau par le biais du service DDNS d'ASUS ou d'une société tierce. Pour congurer le service DDNS :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > WAN (Réseau étendu) > onglet DDNS.

2. Congurez les paramètres listés ci-dessous. Une fois terminé,

cliquez sur Apply (Appliquer).

• Enable the DDNS Client (Activer le client DDNS): Active l'accès à distance du routeur ASUS par le biais d'un nom de serveur DNS plutôt que de l'adresse IP du réseau étendu (WAN).

• Server (Serveur) et Host Name (Nom d'hôte): Sélectionnez l'une des options disponibles. Si vous souhaitez utiliser le service de DDNS d'ASUS, spéciez le nom d'hôte au format xxx. asuscomm.com (xxx correspondant à votre nom d'hôte).

• Si vous choisissez un service DDNS diérent, cliquez sur Essai gratuit pour être redirigé vers la page Web du service sélectionné. Remplissez les champs Nom d'utilisateur, Adresse e-mail, Mot de passe et Clé DDNS.62

• Enable wildcard (Utiliser une Wildcard): Activez la Wildcard si le service DDNS utilisé requiert une Wildcard. REMARQUE : Le service DDNS ne peut pas fonctionner sous les conditions suivantes :

• Le routeur WiFi utilise une adresse IP du réseau étendu (WAN) privée (de type 192.168.x.x, 10.x.x.x ou 172.16.x.x).

• Le routeur fait partie d'un réseau utilisant plusieurs tableaux NAT.

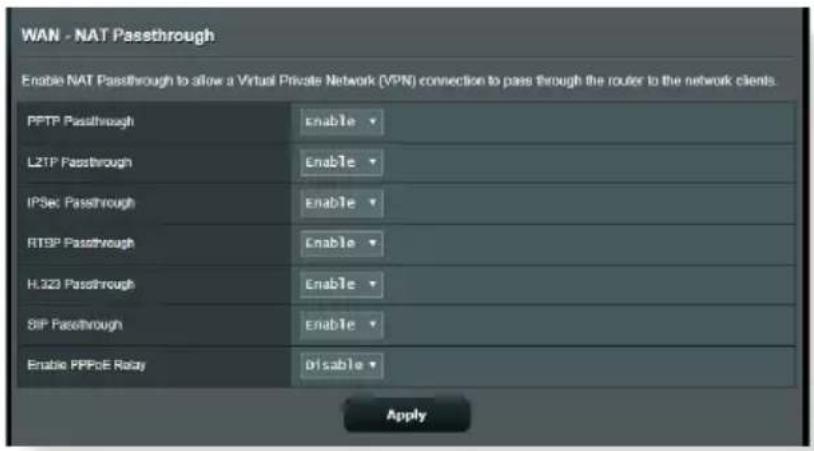

4.3.6 NAT Passthrough

La fonction NAT Passthrough permet à une connexion VPN (réseau privé virtuel), d'être acheminée vers les clients du réseau par le biais du routeur. Les fonctionnalités PPTP Passthrough, L2TP Passthrough, IPsec Passthrough et RTSP Passthrough sont activées par défaut. Pour activer ou désactiver la fonction NAT Passthrough, allez dans Advanced Settings (Paramètres avancés) > WAN (Réseau étendu) > onglet NAT Passthrough. Une fois terminé, cliquez sur Apply (Appliquer).63

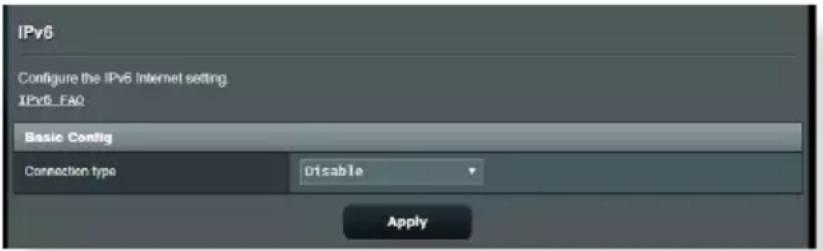

4.4 IPv6 (Protocole IPv6)

Ce routeur WiFi est compatible avec le protocole d'adressage IPv6, un protocole disposant d'un espace d'adressage bien plus important que l'IPv4. Cette norme n'étant pas encore largement utilisée, contactez votre FAI pour en conrmer sa prise en charge. Contactez votre FAI si votre connexion Internet est compatible IPv6. Pour congurer le protocole IPv6 :

1. À partir du volet de navigation, cliquez sur Advanced Settings

sélectionnez le type de connexion. Les options de conguration apparaissant ensuite peuvent varier selon le type de connexion choisi.

3. Entrez les informations IPv6 et de serveur DNS.

4. Cliquez sur Apply (Appliquer).

REMARQUE : Consultez votre FAI en cas de doute sur les informations nécessaires à la conguration de l'adressage IPv6.64

Le routeur WiFi peut faire oce de pare-feu matériel sur votre réseau. REMARQUE : Le pare-feu est activé par défaut sur votre routeur.

4.5.1 General (Général)

Pour congurer les paramètres de base du pare-feu :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Firewall (Pare-feu) > onglet General (Général).

contre les attaques DoS), cochez Yes (Oui) pour protéger votre réseau contre les attaques de déni de service (DoS). Veuillez toutefois noter que l'activation de cette fonctionnalité peut aecter les performances du routeur.

4. Vous pouvez aussi surveiller l'échange de paquets entre le réseau

local (LAN) et le réseau étendu (WAN). Dans le menu déroulant Logged packets (Types de paquets), sélectionnez Dropped (Ignorés), Accepted (Acceptés) ou Both (Les deux).

5. Cliquez sur Apply (Appliquer).

4.5.2 Filtrage d'URL

Le routeur WiFi ore la possibilité de ltrer l'accès à certaines adresses internet (URL). REMARQUE : Le ltrage d'URL est fondé sur les requêtes DNS. Si un client du réseau a déjà accédé à un site internet, celui-ci ne sera pas bloqué (un cache DNS stockant une liste des sites internet visités). Pour résoudre ce problème, eacez la mémoire cache dédiée au DNS avant d'utiliser le ltrage d'URL.65 Pour congurer le ltrage d'URL :

1. À partir du volet de navigation, cliquez sur Advanced Settings

3. Entrez une adresse URL et cliquez sur le bouton

4. Cliquez sur Apply (Appliquer).

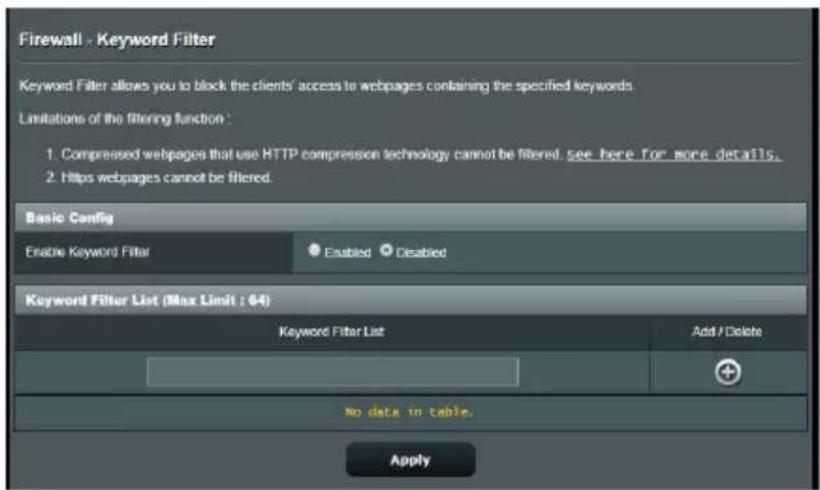

4.5.3 Filtrage de mots-clés

Vous pouvez bloquer l'accès à des sites internet contenant certains mots clés. Pour congurer le ltrage de mots clés :

1. À partir du volet de navigation, cliquez sur Advanced Settings

3. Entrez un mot ou une phrase, puis cliquez sur le bouton Add

4. Cliquez sur Apply (Appliquer).

• Le ltrage de mots clés est fondé sur les requêtes DNS. Si un client du réseau a déjà accédé à un site internet, celui-ci ne sera pas bloqué (un cache DNS stockant une liste des sites internet visités). Pour résoudre ce problème, eacez la mémoire cache dédiée au DNS avant d'utiliser le ltrage de mots clés.

• Les pages internet compressées au format HTTP ne peuvent pas être ltrées. Les pages utilisant le standard HTTPS ne peuvent également pas être ltrées.

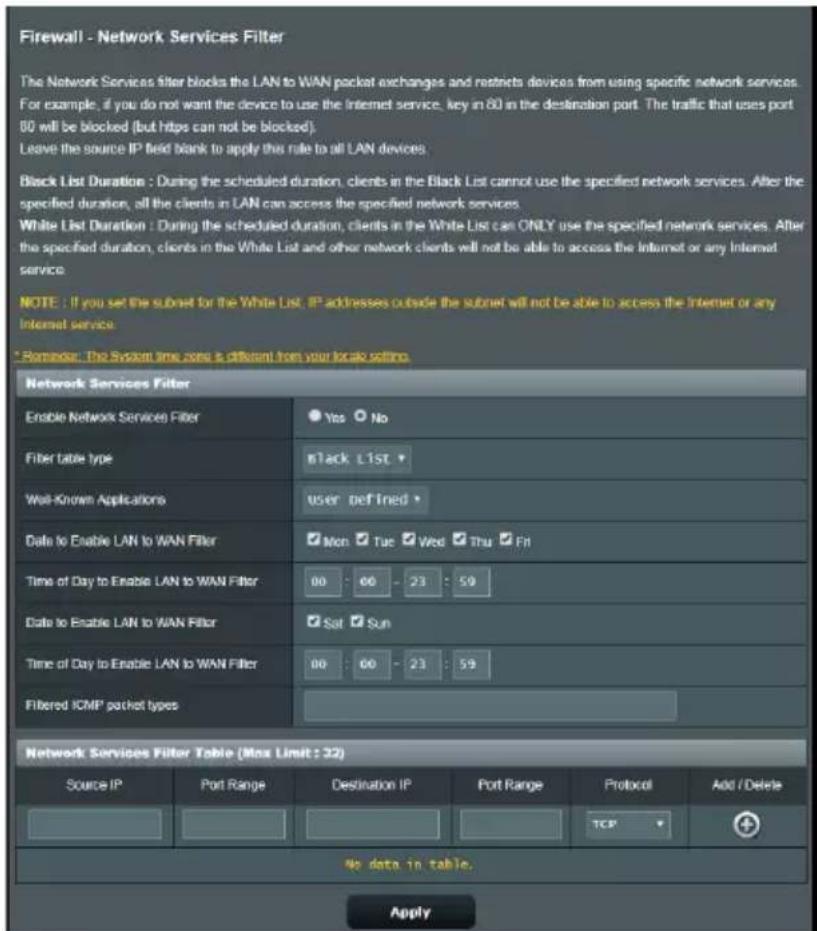

4.5.4 Filtrage de services réseau

Le ltrage de services réseau permet de bloquer l'échange de paquets entre le réseau local (LAN) et le réseau étendu (WAN), et de restreindre l'accès des clients à certains services internet (ex : Telnet ou FTP).67 Pour congurer le ltrage de services réseau :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Firewall (Pare-feu) > onglet Network Services Filter (Filtrage de services réseau).

2. Dans le champ Enable Network Services Filter (Activer le ltrage

de services réseau), cochez Yes (Oui).

3. Sélectionnez ensuite le type de ltrage. L'option Black List (Liste

noire) bloque les services réseau spéciés bloque les services réseau spéciés. White List (Liste blanche) limite l'accès à certains services réseau uniquement.

4. Si nécessaire, spéciez les jours et les horaires d'activité du ltre.

5. Remplissez ensuite le tableau de ltrage. Cliquez sur le bouton

6. Cliquez sur Apply (Appliquer).68

4.6.1 Mode de fonctionnement

Le routeur WiFi dispose de plusieurs modes de fonctionnement orant une plus grande exibilité d'utilisation, selon vos besoins. Pour dénir le mode de fonctionnement du routeur :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Administration > onglet Operation Mode (Mode de fonctionnement).

2. Sélectionnez l'un des modes disponibles :

• Wireless router mode (default) (Routeur WiFi (Mode de fonctionnement par défaut)) : Ce mode permet d'établir une connexion à Internet et d'en ouvrir l'accès aux clients disponibles sur le réseau local du routeur.

• Repeater mode (Répéteur) : Ce mode permet de transférer le routeur en répéteur pour étendre la portée du signal WiFi.

• Access Point mode (Point d'accès) : Ce mode permet de créer un nouveau réseau WiFi à partir d'un réseau existant.

3. Cliquez sur Save (Enregistrer).

REMARQUE : Le changement de mode de fonctionnement requiert un redémarrage du routeur.69

4.6.2 System (Système)

L'onglet System (Système) permet de congurer certains paramètres système du routeur WiFi. Pour congurer les paramètres système du routeur :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Administration > onglet System (Système).

2. Congurez les paramètres listés ci-dessous :

• Change router login password (Modication des identiants de connexion du routeur): Cette zone vous permet de modier le nom d'utilisateur et le mot de passe d'accès à l'interface de gestion du routeur WiFi.

• WPS button behavior (Comportement du bouton WPS): Ce bouton physique WPS du routeur peut être utilisé pour activer la fonction WPS.

• Time Zone (Fuseau horaire): Sélectionnez votre fuseau horaire.

• NTP Server (Serveur NTP): Le routeur peut accéder à un serveur NTP (Network time Protocol) pour synchroniser l'heure.

• Enable Telnet (Activer le protocole Telnet): Cochez Yes (Oui) / No (Non) pour activer / désactiver le protocole Telnet.

• Authentication Method (Méthode d'authentication): Les protocoles d'authentication HTTP, HTTPS aident à sécuriser le routeur.

• Enable Web Access from WAN (Autoriser l'accès au routeur depuis Internet): Cochez Yes (Oui) / No (Non) pour autoriser / ne pas autoriser l'accès à l'interface de gestion du routeur depuis Internet. Sélectionnez No (Non) pour empêcher l'accès.

• Only allow specied IP (Filtrage d'adresse IP) :: Cochez Yes (Oui) si vous souhaitez spécier les adresses IP des clients pouvant accéder à l'interface de gestion du routeur depuis Internet.

• Client List (Liste des clients): Entrez les adresses IP du réseau étendu (WAN) des clients autorisés à accéder à l'interface de gestion du routeur depuis Internet. Cette liste ne sera utilisée que si vous avez coché Yes (Oui) pour l'option précédente.

3. Cliquez sur Apply (Appliquer).70

4.6.3 Mise à jour du rmware

REMARQUE : Téléchargez la dernière version du rmware sur le site internet d'ASUS : http://www.asus.com. Pour mettre à niveau le rmware :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Administration > onglet Firmware Upgrade (Mise à jour du rmware).

2. Dans le champ New Firmware File (Nouveau chier de rmware),

cliquez sur Browse (Parcourir) pour localiser le chier téléchargé.

• Une fois le processus de mise à niveau terminé, patientez quelques instants le temps que le routeur redémarre.

• Si la mise à niveau échoue, le routeur bascule automatiquement en mode de secours et le voyant d'alimentation situé en façade du routeur clignote lentement. Pour restaurer le routeur, consultez la

Pour restaurer/sauvegarder/transférer les paramètres de conguration du routeur :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > Administration > Restore/Save/Upload Setting (Restauration/Sauvegarde/Transfert de paramètres).

2. Sélectionnez une tâche :

• Pour restaurer la conguration d'usine du routeur, cliquez sur Restore (Restaurer) puis sur OK lorsque le message de conrmation apparaît.

• Pour eectuer une copie de sauvegarde des paramètres du routeur, cliquez sur Save (Sauvegarder), sélectionnez le dossier souhaité et cliquez sur Save (Sauvegarder).

• Pour restaurer le routeur à partir d'un chier de conguration précédent, cliquez sur Browse (Parcourir) et localisez le chier, puis cliquez sur Upload (Charger). IMPORTANT ! En cas de défaillance du routeur, chargez la dernière version du rmware. Ne restaurez pas la conguration d'usine du routeur.71

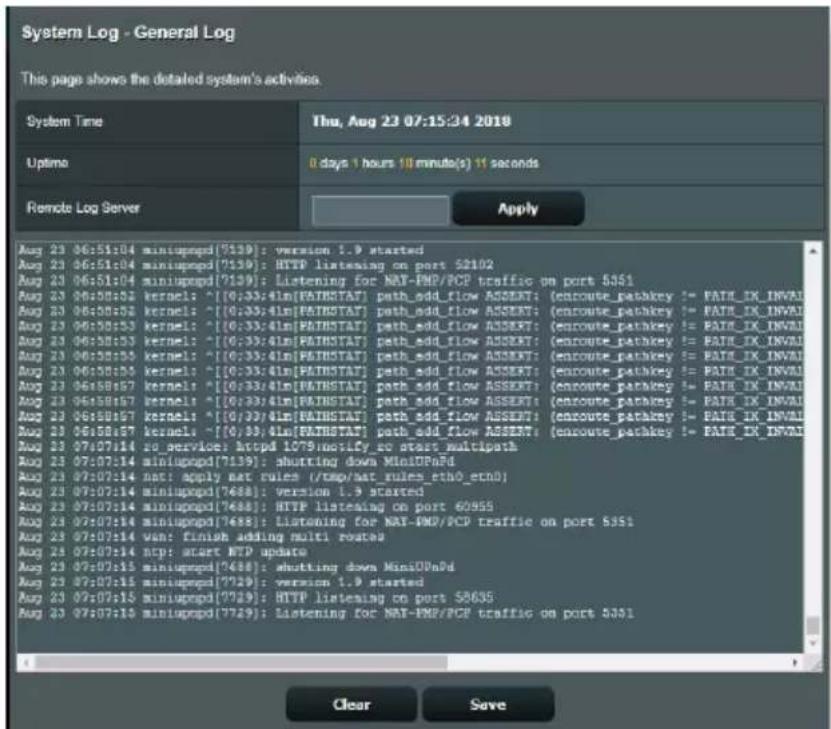

Le journal système contient les activités du réseau enregistrées par le routeur. REMARQUE : Le journal système est réinitialisé à chaque extinction ou redémarrage du routeur. Pour acher le journal système :

1. À partir du volet de navigation, cliquez sur Advanced Settings

(Paramètres avancés) > System Log (Journal système).

2. Les activités du réseau sont répertoriées dans les 5 onglets

• General Log (Général)

• Routing Table (Tableau de routage)72 5 Utilitaires5 Utilitaires REMARQUES :

• Téléchargez et installez les utilitaires WiFi du routeur à partir du site ASUS :

• Les utilitaires ne sont pas compatibles avec le système d'exploitation MAC OS.

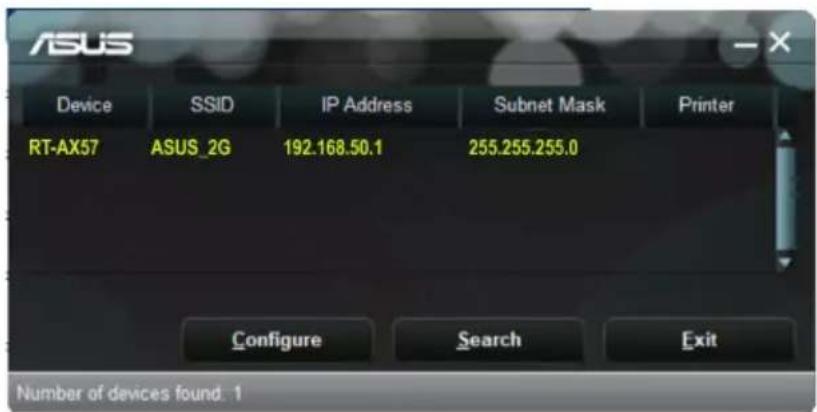

5.1 Device Discovery (Détection d'appareils)

Détection d'appareils est un utilitaire WiFi ASUS qui détecte les routeurs WiFi ASUS et permet de les congurer facilement. Pour lancer l'utilitaire Détection d'appareils :

• Depuis le Bureau de votre ordinateur, cliquez sur Start (Démarrer) > All Programs (Tous les programmes) > ASUS Utility (Utilitaire ASUS) > Wireless Router (Routeur WiFi) > Device Discovery (Détection d'appareils). REMARQUE : Lorsque le routeur fonctionne en mode point d'accès, cet utilitaire est nécessaire pour obtenir l'adresse IP du routeur.73

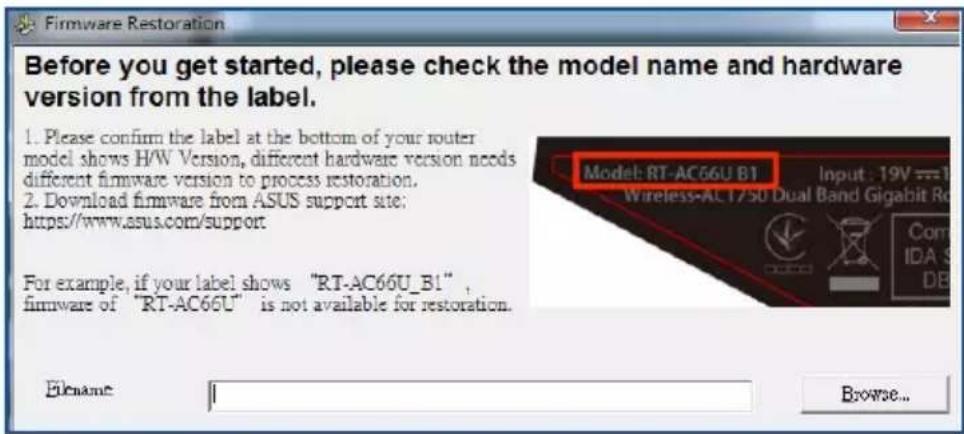

5.2 Firmware Restoration (Restauration du

rmware) Restauration du rmware est un utilitaire qui recherche automatiquement les routeurs WiFi ASUS dont la mise à jour du rmware a échouée, puis restaure ou charge le rmware que vous avez spécié. Cela télécharge le rmware que vous avez choisi. Le processus prend de 3 à 4 minutes. IMPORTANT ! Placez le routeur en mode de secours avant de lancer l'utilitaire Restauration du rmware. REMARQUE : Cet utilitaire n'est pas compatible avec le système d'exploitation MAC OSX.74 Pour basculer le routeur en mode de secours et utiliser l'utilitaire Restauration du rmware :

1. Débranchez la source d'alimentation de votre routeur WiFi.

2. Maintenez enfoncé le bouton de réinitialisation situé à l'arrière

du routeur et rebranchez l'adaptateur secteur au routeur. Relâchez le bouton de réinitialisation une fois que le voyant d'alimentation en façade se met à clignoter lentement pour indiquer que le routeur est en mode de secours.

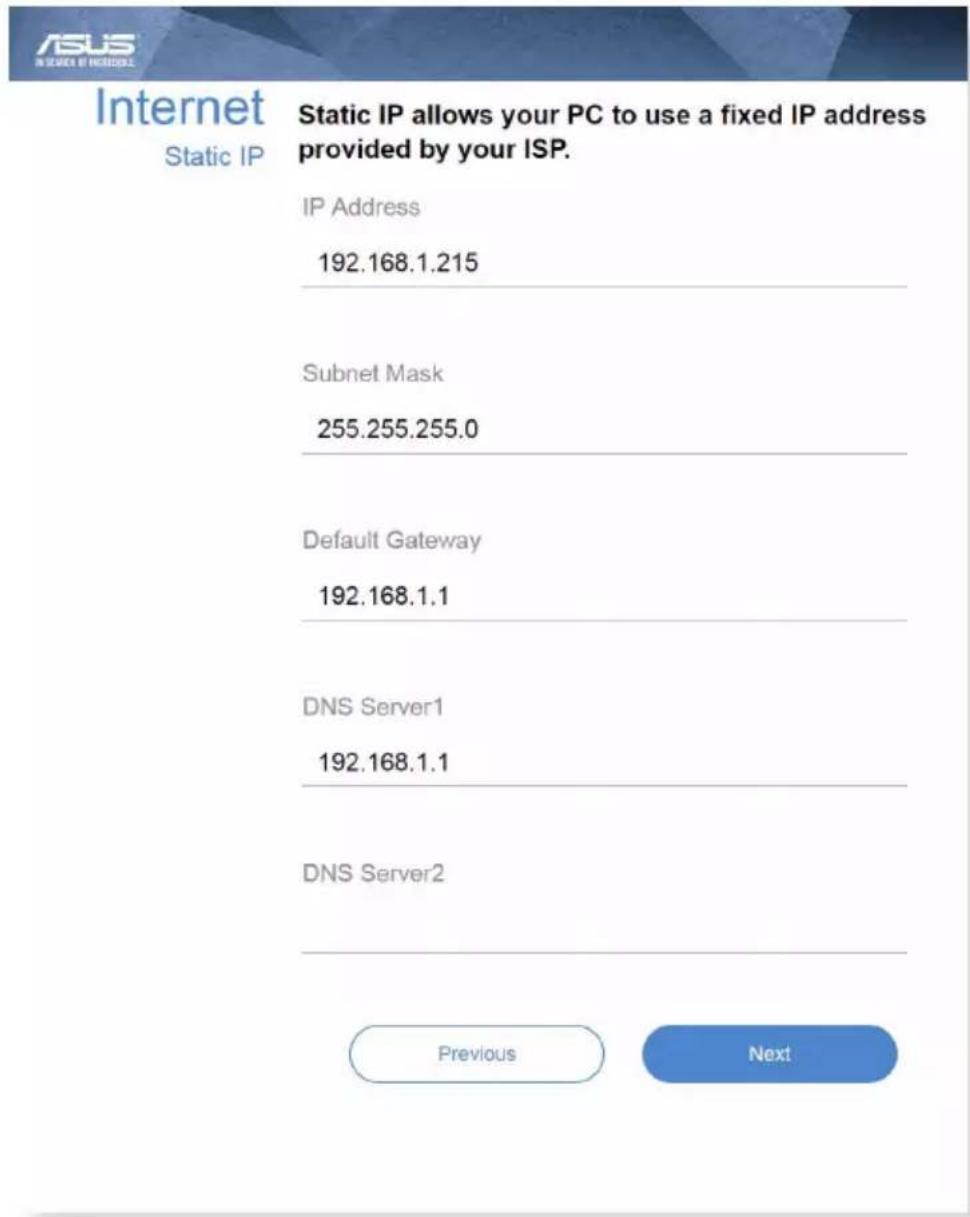

3. Congurez une adresse IP statique sur votre ordinateur et utilisez

les éléments suivants pour congurer les paramètres TCP/IP : Adresse IP: 192.168.1.x Masque de sous-réseau: 255.255.255.0

4. Depuis le Bureau de votre ordinateur, cliquez sur Start

(Démarrer) > All Programs (Tous les programmes) > ASUS Utility (Utilitaire ASUS) > Wireless Router (Routeur WiFi) > Firmware Restoration (Restauration du rmware).

5. Spéciez un chier de rmware, puis cliquez sur Upload

(Charger). REMARQUE : Cet utilitaire n'est pas un outil de mise à niveau du rmware et ne doit pas être utilisé avec un routeur WiFi ASUS fonctionnant normalement. Les mises à niveau du rmware doivent être eectuées via l'interface de gestion du routeur. Consultez le Chapitre 4 : Congurer les paramètres avancés pour plus de détails.75 6 Dépannage6 Dépannage Ce chapitre ore des solutions aux problèmes pouvant survenir lors de l'utilisation de votre routeur. Si vous rencontrez un problème non traité dans ce chapitre, rendez-vous sur le site d'assistance d'ASUS sur : https://www.asus.com/fr/support/ pour plus d'informations sur votre produit et obtenir les coordonnées du service technique d'ASUS.

6.1 Dépannage de base

Si votre routeur ne fonctionne pas correctement, essayez les solutions de dépannage de base suivantes. Mettez à jour le rmware.

1. Ouvrez l'interface de gestion du routeur. Cliquez sur Advanced

Settings (Paramètres avancés) > Administration > onglet Firmware Upgrade (Mise à jour du rmware). Cliquez sur Check (Vérier) pour vérier si une mise à jour du rmware est disponible.

2. Si c'est le cas, rendez-vous sur https://www.asus.com/

Networking/RT-AX57/HelpDesk/ pour télécharger le dernier rmware disponible.

3. Dans l'onglet Firmware Upgrade (Mise à jour du rmware),

cliquez sur Browse (Parcourir) pour localiser le chier téléchargé.

4. Cliquez sur Upload (Charger) pour lancer le processus de mise à

niveau du rmware.76 Réinitialisez votre réseau dans l'ordre suivant :

1. Éteignez le modem.

2. Débranchez la prise d'alimentation du modem.

3. Éteignez le routeur et les ordinateurs connectés.

4. Branchez la prise d'alimentation du modem.

5. Allumez le modem et patientez environ 2 minutes.

6. Allumez le routeur et patientez environ 2 minutes.

7. Allumez vos ordinateurs.

Vériez que les câbles réseau Ethernet sont correctement branchés.

• Lorsque le câble Ethernet connectant le routeur au modem est correctement branché, le témoin lumineux du routeur dédié au réseau internet (WAN) s'allume.

• Lorsque le câble Ethernet connectant un ordinateur sous tension au routeur est correctement branché, le témoin lumineux du routeur dédié au réseau local (LAN) s'allume. Vériez que les paramètres de connexion WiFi de l'ordinateur correspondent à ceux du routeur.

• Lorsque vous tentez d'établir une connexion WiFi entre un ordinateur et le routeur, assurez-vous que le SSID (nom du réseau WiFi), la méthode de chirement et le mot de passe sont corrects. Vériez que les paramètres de conguration du réseau sont corrects.

• Chaque client du réseau se doit de posséder une adresse IP valide. Il est recommandé d'utiliser le serveur DHCP du routeur pour aecter automatiquement les adresses IP aux clients du réseau.77

• Certains fournisseurs d'accès internet au câble requièrent l'adresse MAC de l'ordinateur enregistré sur leur réseau. Vous pouvez obtenir l'adresse MAC d'un client à partir de l'interface de gestion du routeur, en cliquant sur Network Map (Carte du réseau) > page Clients. Placez le curseur de souris au-dessus d'un client pour visualiser son adresse MAC.78

6.2 Foire aux questions (FAQ)

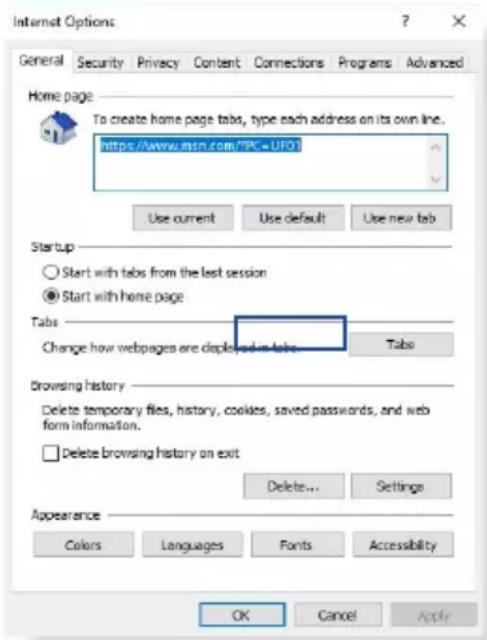

Impossible d'accéder à l'interface de gestion du routeur

• Si vous utilisez une connexion laire, vériez le câble Ethernet et l'état des diérents voyants lumineux tel qu'expliqué dans la section précédente.

• Assurez-vous d'utiliser les bons identiants de connexion. Le nom d'utilisateur/mot de passe par défaut est “admin”. Vériez également que la touche de verrouillage des majuscules n'a pas été activée.

• Supprimez les cookies et les chiers temporaires de votre navigateur internet. Pour Internet Explorer, suivez les instructions suivantes :

1. Ouvrez Internet Explorer, puis

(Général), sous Browsing history (Historique de navigation), cliquez sur Delete… (Supprimer…), sélectionnez Temporary Internet Files (Fichiers internet temporaires) et Cookies puis cliquez sur Delete (Supprimer). REMARQUES :

• Les options de suppression des cookies et des chiers temporaires peuvent varier en fonction du navigateur internet utilisé.

• Si applicable, désactivez votre proxy, la numérotation de votre connexion à distance, et congurez les paramètres TCP/IP de sorte à obtenir une adresse IP automatiquement. Pour plus de détails, consultez le chapitre 1 de ce manuel.

• Assurez-vous d'utiliser des câbles réseau Ethernet de catégorie 5 ou 6.79 Le client ne peut pas établir de connexion WiFi avec le routeur. REMARQUE : Si vous rencontrez des problèmes de connexion au réseau 5 GHz, assurez-vous que votre appareil soit compatible avec cette bande de fréquence.

• Rapprochez le routeur du client.

• Si disponibles, essayez d'ajuster l'angle des antennes du routeur. Pour plus de détails, consultez la section 1.4 Placer votre routeur.

• Serveur DHCP désactivé :

1. Ouvrez l'interface de gestion du routeur. Dans l'interface de

gestion du routeur, cliquez sur General (Général) > Network Map (Carte du réseau) > icône Clients.

2. Si l'appareil n'apparaît pas dans la liste, cliquez sur Advanced

Settings (Paramètres avancés) > LAN (Réseau local) > onglet DHCP Server (Serveur DHCP), et vériez que la case Yes (Oui) du champ Enable the DHCP Server (Activer le serveur DHCP) est bien cochée.80

• Le SSID est masqué. Si votre appareil est en mesure de détecter d'autre réseaux WiFi sauf celui de votre routeur, allez dans Advanced Settings (Paramètres avancés) > Wireless (WiFi) > onglet General (Général), cochez l'option No (Non) du champ Hide SSID (Masquer le SSID), et l'option Auto du champ Control Channel (Canal).

• Si vous utilisez une carte WiFi, vériez que le canal WiFi utilisé est disponible dans votre pays/région. Dans ce cas, modiez le canal et les autres paramètres WiFi appropriés.

• Si vous ne parvenez toujours pas à établir une connexion WiFi au routeur, restaurez sa conguration d'usine. Pour ce faire, dans l'interface de gestion du routeur, allez dans Administration > onglet Restore/Save/Upload Setting (Restauration/ Sauvegarde/Transfert de paramètres) et cliquez sur Restore (Restaurer).81 Internet n'est pas accessible.

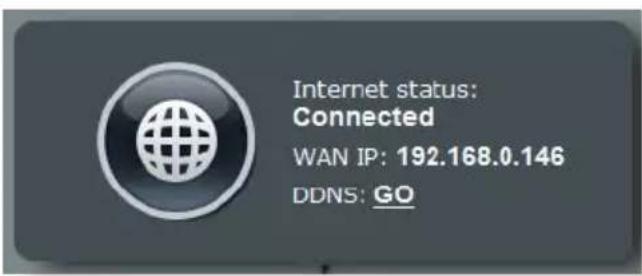

• Vériez que votre routeur peut se connecter à l'adresse IP du réseau étendu (WAN) de votre FAI. Pour ce faire, dans l'interface de gestion du routeur, allez dans General (Général) > Network Map (Carte du réseau) et vériez l'état de la connexion internet.

• Si votre routeur ne peut pas se connecter à Internet, essayez de réinitialiser le réseau comme décrit à la sous-section Réinitialisez votre réseau dans l'ordre suivant sous Dépannage de base.

• Le client a été bloqué par la fonctionnalité de contrôle parental. Dans l'interface de gestion du routeur, allez dans General (Général) > AiProtection > Parental Control (Contrôle parental) et vériez que l'appareil gure dans la liste. Si c'est le cas, utilisez le bouton Supprimer pour retirer le client de la liste, ou modiez les horaires de blocage.82

• Si Internet n'est toujours pas accessible, essayez de redémarrer l'ordinateur et vériez son adresse IP et de passerelle.

• Vériez les témoins lumineux du modem ADSL et du routeur WiFi. Si le voyant lumineux dédié au réseau étendu (WAN) du routeur est éteint, vériez l'état de connexion des câbles. Oubli du SSID (nom du réseau) ou du mot de passe de connexion au réseau

• Congurez un nouveau SSID et une nouvelle clé de chirement par le biais d'une connexion laire (câble Ethernet). Ouvrez l'interface de gestion du routeur, allez sur la page Network Map (Carte du réseau), spéciez un nouveau SSID ainsi qu'une nouvelle clé de chirement, puis cliquez sur Apply (Appliquer).

• Restaurer la conguration d'usine du routeur. Pour ce faire, dans l'interface de gestion du routeur, allez dans Administration > onglet Restore/Save/Upload Setting (Restauration/ Sauvegarde/Transfert de paramètres) et cliquez sur Restore (Restaurer). Le nom d'utilisateur / mot de passe par défaut est “admin”. Restauration des paramètres par défaut du routeur ?

• Allez dans Administration > onglet Restore/Save/Upload Setting (Restauration/Sauvegarde/Transfert de paramètres) et cliquez sur Restore (Restaurer). Les éléments suivants sont les paramètres par défaut du routeur : Nom d'utilisateur : admin Mot de passe : admin Serveur DHCP : Activé (Si le câble WAN est branché) Adresse IP : 192.168.50.1 Nom de domaine : (aucun) Masque de sous-réseau : 255.255.255.0 Serveur DNS 1 : router.asus.com Serveur DNS 2 : (aucun) SSID (2,4 GHz) : ASUS SSID (5 GHz) : ASUS_5G83 Échec de la mise à jour du rmware. Placez le routeur en mode de secours et exécutez l'utilitaire Restauration du rmware. Consultez la section 5.2 Firmware Restoration (Restauration du rmware) pour en savoir plus sur l'utilisation de cet utilitaire. Impossible d'accéder à l'interface de gestion du routeur Avant de congurer votre routeur WiFi, suivez les instructions suivantes pour votre ordinateur hôte et les autres clients du réseau. A. Désactivez le serveur proxy si celui-ci est activé. Windows®

1. Cliquez sur Start (Démarrer) >

Internet Explorer pour ouvrir le navigateur.

2. Cliquez sur Tools (Outils) >

Internet options (Options internet) > onglet Connections (Connexions) > LAN settings (Paramètres réseau).

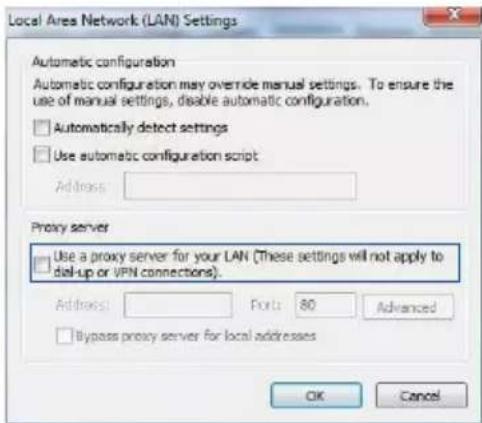

3. À partir de l'écran des

paramètres du réseau local, décochez l'option Use a proxy server for your LAN (Utiliser un serveur proxy pour votre réseau local).

4. Cliquez sur OK une fois terminé.84

1. Dans votre navigateur

Safari, cliquez sur Safari > Preferences (Préférences) > Advanced (Avancées) > Change Settings (Modier les réglages)

2. Dans la liste des

protocoles, décochez les options FTP Proxy (Proxy FTP) et Web Proxy (HTTP) (Proxy web sécurisé (HTTP)).

3. Cliquez sur Apply Now (Appliquer maintenant) une fois terminé.

REMARQUE : Consultez le chier d'aide de votre navigateur internet pour plus de détails sur la désactivation du serveur proxy. B. Congurez les paramètres TCP/IP pour l'obtention automatique d'une adresse IP. Windows®

1. Cliquez sur Start (Démarrer) > Control Panel (Panneau de

conguration) > Network and Sharing Center (Centre réseau et partage) > Manage network connections (Gérer les connexions réseau).85

2. Cliquez sur Properties

(Propriétés) pour acher la fenêtre des propriétés réseau.

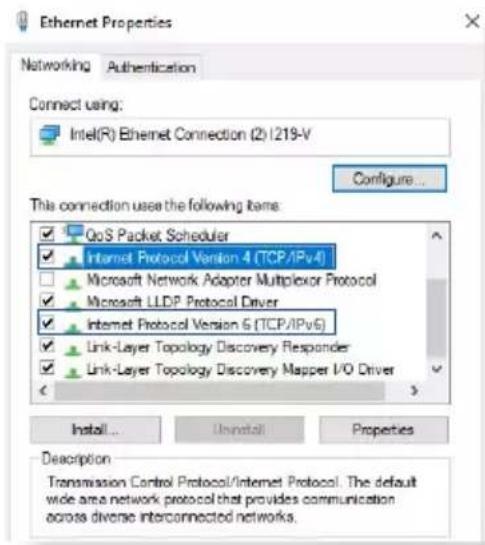

3. Sélectionnez Internet Protocol

Version 4 (TCP/IPv4) (Protocole internet version 4 (TCP/IPv4)) ou Internet Protocol Version 6 (TCP/IPv6) (Protocole internet version 6 (TCP/IPv6)), puis cliquez sur Properties (Propriétés).

4. Pour obtenir une adresse IP

IPv4, cochez l'option Obtain an IP address automatically (Obtenir une adresse IP automatiquement). Pour obtenir une adresse IP IPv6, cochez l'option Obtain an IPv6 address automatically (Obtenir une adresse IPv6 automatiquement).

5. Cliquez sur OK une fois terminé.86

1. Cliquez sur l'icône Apple

située en haut à gauche de votre écran.

2. Cliquez sur System

Preferences (Préférences Système) > Network (Réseau) > Congure... (Congurer...)

3. Dans l'onglet TCP/IP,

sélectionnez Using DHCP (Via DHCP) dans le menu déroulant Congure IPv4 (Congurer IPv4).

4. Cliquez sur Apply Now

(Appliquer maintenant) une fois terminé. REMARQUE : Consultez l'aide de votre système d'exploitation pour plus de détails sur la conguration des paramètres TCP/IP de votre ordinateur.87 C. Désactivez la numérotation de votre connexion à distance (le cas échéant). Windows®

1. Cliquez sur Start (Démarrer) >

Internet Explorer pour ouvrir le navigateur.

2. Cliquez sur Tools (Outils) >

connection (Ne jamais établir de connexion).

4. Cliquez sur OK une fois terminé.

REMARQUE : Consultez le chier d'aide de votre navigateur internet pour plus de détails sur la désactivation d'une connexion à distance.88 AnnexesAnnexes Notices Cet appareil est un produit ErP (Produit lié à l'énergie ou "Energy Related Product" en anglais) disposant d'un taux de disponibilité de réseau élevé (HiNA-High Network Availability). Sa consommation énergétique est inférieure à 12 Watts lorsque le système est en mode veille réseau (mode inactif). Services de reprise et de recyclage Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/Takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays. REACH En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : http://csr.asus.com/english/index.aspx Interdiction de colocalisation Cet appareil et son ou ses antenne(s) ne doivent pas être situés près de ou utilisés conjointement avec une autre antenne ou un autre émetteur. Pour les produits disponibles aux États-Unis et au Canada, seuls les canaux 1 à 11 peuvent être utilisés. La sélection d'autres canaux n'est pas possible.89 Consignes de sécurité An de se conformer aux directives de la FCC en matière d'exposition aux fréquences radio, cet appareil doit être installé et fonctionner en respectant une distance minimale de 20 cm entre la source de rayonnement et votre corps. Veuillez utiliser l'antenne fournie uniquement. Déclaration de conformité (Directive sur l'écoconception 2009/125/CE) Test de la conformité aux exigences d'écoconception selon [CE 1275/2008] et [UE 801/2013]. Lorsque l'appareil est en mode Networked Standby, son panneau d'E/S et son interface réseau sont en mode veille et peuvent ne pas fonctionner correctement. Pour sortir l'appareil du mode veille, appuyez sur le bouton WiFi, LED, de réinitialisation ou WPS. Déclaration de conformité simpliée de l'UE ASUSTeK COMPUTER INC. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes de la directive 2014/53/UE. La déclaration de conformité de l'UE peut être téléchargée à partir du site internet suivant : https://www.asus.com/fr/support/. Cet équipement a été testé et s'est avéré conforme aux limites établies par la l'UE en matière d'exposition aux radiations dans un environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 24 cm de distance entre la source de rayonnement et votre corps. Tous les modes de fonctionnement : 2,4 GHz : 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ax(HE20), 802.11ax(HE40)90 5 GHz : 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80), 802.11ax(HE20), 802.11ax(HE40), 802.11ax(HE80) La fréquence, le mode et la puissance maximale transmise de l'UE sont listés ci-dessous : 2412-2472MHz (802.11g 6Mb/s): 19,96 dBm 5180-5240MHz (802.11ac VHT20 MCS0): 22,97 dBm 5260-5320MHz (802.11ac VHT40 MCS0): 22,97 dBm 5500-5700MHz (802.11ac VHT80 MCS0): 29,98 dBm Cet appareil est restreint à une utilisation en intérieur lors d'un fonctionnement dans la plage de fréquence de 5150 à 5350 MHz. AT BE BG CZ DK EE FR DE IS IE IT EL ES CY LV LI LT LU HU MT NL NO PL PT RO SI SK TR FI SE CH UK HR UA Déclaration de conformité d’Innovation, Sciences et Développement économique du Canada (ISED) Le présent appareil est conforme aux CNR d’Innovation, Sciences et Développement économique du Canada applicables aux appareils radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d’interférences et (2) cet appareil doit tolérer tout type d’interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l’appareil. La bande 5150–5250 MHz est réservée uniquement pour une utilisation à l’intérieur an de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.91 Informations concernant l’exposition aux fréquences radio (RF) La puissance de sortie émise par cet appareil sans l ASUS est inférieure à la limite d'exposition aux fréquences radio d'Industrie Canada (IC). Utilisez l'appareil ASUS de façon à minimiser les contacts humains lors du fonctionnement normal. Cet équipement doit être installé et utilisé avec une distance minimale de 20cm entre le radiateur et toute partie de votre corps. Cet appareil est homologué pour l'utilisation au Canada. Pour consulter l'entrée correspondant à l'appareil dans la liste d'équipement radio (REL - Radio Equipment List) d'Industry Canada rendez-vous sur: http://www.ic.gc.ca/app/sitt/reltel/srch/nwRdSrch.do?lang=eng Pour des informations supplémentaires concernant l'exposition aux RF au Canada rendez-vous sur : http://www.ic.gc.ca/eic/site/smt-gst.nsf/eng/sf08792.html Précautions d'emploi de l'appareil :

• Soyez particulièrement vigilant quant à votre sécurité lors de l'utilisation de cet appareil dans certains lieux (les avions, les aéroports, les hôpitaux, les stations-service et les garages professionnels).

• Évitez d'utiliser cet appareil à proximité de dispositifs médicaux implantés. Si vous portez un implant électronique (stimulateurs cardiaques, pompes à insuline, neurostimulateurs…), veuillez impérativement respecter une distance minimale de 15 centimètres entre cet appareil et votre corps pour réduire les risques d'interférence.

• Utilisez cet appareil dans de bonnes conditions de réception pour minimiser le niveau de rayonnement. Ce n'est pas toujours le cas dans certaines zones ou situations, notamment dans les parkings souterrains, dans les ascenseurs, en train ou en voiture ou tout simplement dans un secteur mal couvert par le réseau.

Service et assistance Visitez notre site multilingue d'assistance en ligne sur : https://www.asus.com/fr/support.
